Renkantis PE vamzdį, svarbu atsižvelgti į medžiagos, iš kurios pagamintas vamzdis, tvirtumą. Medžiagos tvirtumas ir charakteristikos - tai MRS (minimalus reikalaujamas stiprumas), išreikštas MPa, kurį dalinant iš saugos koeficiento gaunami leistini maksimalaus perimetriniai įtempimai sienelėje. Saugos koeficientas C negali būti mažesnis nei 1,25.
Medžiagos ir jų savybės

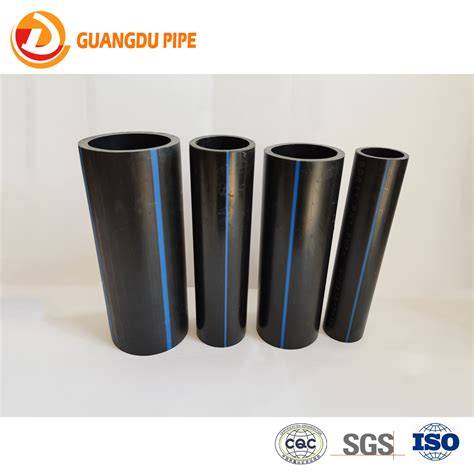

Pipelife vandentiekio vamzdžiai gaminami iš polietileno PE100 - naujausia didelio stiprumo polietileno rūšis. Iš šios PE100 žaliavos pagamintas slėginis vamzdis yra tvirtesnis ir atsparesnis įbrėžimams bei trūkinėjimams nei PE80 ar PE63. Slėgio klasė PN nustatoma esant 20°C darbinei temperatūrai. Esant poreikiui HDPE vamzdžius galima šiek tiek sulenkti. PE slėginių vamzdžių trinties koeficientas yra itin mažas dėl labai lygaus vidinio paviršiaus.
PVC slėgio vamzdžiai yra gaminami iš neplastifikuoto polivinilchlorido (PVC-U) ir skirti nuotėkų išleidimams, lietaus nuotėkoms bei technologiniam vandens tiekimui. Šie vamzdžiai naudojami šalto vandens sistemas, jų darbinė temperatūra siekia iki +60°C, o klijavimo procedūros ir jungtys užtikrina patikimą sandarumą.
Temperatūra, ilgio pokyčiai ir transportavimas
Aukšta temperatūra gali turėti neigiamą įtaką HDPE vamzdžiams. Rangovas turi užtikrinti tinkamą gaminių transportavimą į statybos aikštelę ir sandėliavimą, nes dėl temperatūros svyravimų gali kisti vamzdžio ilgis. Pavyzdys: vasaros dieną 40°C, naktį 10°C, 500 m vamzdžio ilgis gali sutrumpėti daugiau kaip 2,5 m.
Montavimas ir sujungimo būdai
PE slėginius vamzdžius rulonuose galima greitai, pigiai ir patogiai instaliuoti - jie lankstūs, sujungimo vietų yra mažai. PE vamzdžiai jungiami mechaninėmis ketaus arba plastiko jungtimis, sandūriniu suvirinimu arba naudojant elektra virinamas movas. Yra galimybė prijungti naują atšaką prie veikiančios vandentiekio trasos be vartotojų perkrovimo. Tam skirti specialūs elektrą virinami balnai, kurie montuojami ant vamzdžio.
PVC-U klijuojami vamzdžiai naudojami šalto vandens tiekimui. Prie jų jungiamųjų detalių taikomi klijai; procesas suformuoja vienalytę siūlę, užtikrinančią dvigubai stipresnę vamzdyno sienelės sujungimo vietą. Klijai ištirpina sujungtų elementų paviršių ir išgaruoja, o klijuojamos sienelės susimaišo - gaunamas vienalytės siūlės monolitiškumas.
Namuose plastikiniai vamzdyje taip pat pasižymi greitu ir paprastu montavimu: jų įrengimas nereikalauja sudėtingų įgūdžių, jie atsparūs vandeniui ir chemikalams, o jų ilgaamžiškumas siekia apie 50 metų.
Produktyvių pasirinkimų apžvalga
- Vandentiekio vamzdis PE80 (20 mm x 2,0 mm, PN10) - žymiai lankstus, atsparus korozijai ir mechaniniams smūgiams, skirtas geriamam vandeniui bei drėkinimo sistemoms.
- Vandentiekio vamzdis PE80 (25 mm x 2,0 mm, PN10) - puiki atsparumas gruntiniams pos linkiams, korozijai ir mechaniniam poveikiui.
- Vandentiekio vamzdis PE80 (32 mm x 2,4 mm, PN10) - pagrindiniams vandens įvadams ir magistralinėms drėkinimo sistemoms.
- Vandentiekio vamzdis PE80 (40 mm x 3,0 mm, PN10) - didesnio pralaidumo trasoms, pramoniniams įvadams ir galingoms laistymo sistemoms.
- Vandentiekio vamzdis PE100 (50 mm x 3,0 mm, PN10) - magistralinėms vandens tiekimo trasoms ir pramoninėms sistemoms; PE100-RC variantai - crack resistant (atsparūs įtrūkimams).
- Vandentiekio vamzdis PE100 (63 mm x 4,7 mm, PN10) - aukščiausios kokybės vamzdžiai magistralinėms sistemoms; atsparūs mechaniniams įtempimams ir ilgalaikėms apkrovoms.
RC (crack resistant) laikomi PE100-RC standartą atitinkančiais vamzdžiais, sustiprindami atsparumą įtrūkimams.
Jungiamųjų movų ir sujungimų įvairovė
Ši dviguba užveržiama mova skirta standžiam ir sandariam dviejų PE vamzdžių sujungimui, idealiai tinka geriamojo vandens sistemoms ir laistymo tinklams. Užveržiama redukcinė mova skirtai sandariai sujungti du skirtingo skersmens vamzdžius: 50 mm ir 40 mm. Montavimo metu vamzdžio galai įstumiami į plastikinę jungtį, kuri užveržiama veržliniu įrankiu. Užveržiamas (kompresinis) redukcinis trišakis skirtas suformuoti 32 mm atšaką nuo pagrindinės 40 mm PE vamzdyno linijos.
PVC slėgio vamzdžių sistema - vamzdžių ir jungiamųjų dalių sistema iš PVC-U, skirta nuotėkų išleidimui pastatų viduje ir lietaus nuotėkoms. PVC vamzdžiai negali būti naudojami geriamojo vandens sistemose dėl chloro junginių išsiskyrimo. PVC-U vamzdžiai tinka šalto vandens tiekimui, jų konstrukcija ir klijavimo technologija užtikrina patvarias jungtis. Joje taip pat yra stabilizatorių atsparumui UV spinduliams, o sujungimai atliekami specialiais klijais.
Montavimo rekomendacijos ir klijavimo procesas
PVC-U vamzdžių klijavimas: valymo priemonių naudojimas, gruntų išvalymas, vamzdelio ir movos įklijavimas, klijų džiovinimas, klijų galiojimo laikas - trumpas (4 min. prie 20°C, 1 min. prie 40°C). Po sujungimo movos ir vamzdžiai turi būti laikomi be judėjimo kelias minutes, o galutinis tvirtinimas - po 10-12 valandų. Svarbu laikytis saugumo priemonių dėl degių klijų ir valiklių garų, laikyti nuo atviros ugnies, nerūkyti ir vengti kontakto su oda ar akimis.
Techninė informacija apie PVC-U: medžiaga - PVC-U, tankis 1,4 g/cm3, stipris tempiant 55 N/mm2, lūžta ištempus >30%, lankstumo modulis 3000 N/mm2, šiluminis plėtimosi koeficientas 0,08 mm/m°C, maksimalus darbinis temperatūra 60°C, maksimalus slėgis 16 bar. Pritaikymo standartai: DIN, ISO, EN 1452 ir kt. Ilgaamžiškumas ir atsparumas korozijai yra pagrindiniai PVC-U privalumai, tačiau sistema skirta šaltam vandeniui, o klijai gali būti degūs.
Duomenų lentelė ir praktiniai parametrai
| Medžiaga | Slėgio klasė PN | Skersmuo (mm) | Stiprumas | Taikymas |
|---|---|---|---|---|
| PE100 | PN10 | 50 | Didelis tvirtumas, RC variantai | Magistralinės trasos, pramoniniai tinklai |
| PE80 | PN10 | 25 | Atsparumas korozijai, lankstumas | Geriamasis vanduo, drėkinimas |
| PVC-U | PN16 | 40 | Greitas montavimas, lengvas svoris | Šaltas vanduo, nuotėkų sistema |
Įterptinės nuorodos į vizualinę medžiagą
Vartotojo vadovas: konkretūs žingsniai klijavimui
Nupjaudami vamzdį, pažymėkite vietą, kurioje bus įklijuotas fitingas. Prieš klijavimą vamzdžiai ir movos turi būti švarūs ir sausi. Jei temperatūra yra apie 0°C, vamzdžius pašildykite ir pašalinkite ledą. Klijavimas atliekamas plonu sluoksniu ant movos ir šiek tiek storesniu ant vamzdžio galo. Po įklijavimo laikykite kelias sekundes, nelabai sukinėkite fitingo. Didesnio diametro vamzdžiai ir fitingai turi būti klijuojami dviese su mechaniniais įrankiais. Likučių klijų nuvalymas svarbus, nes jų likučiai gali silpninti vamzdį. Po klijavimo reikia išlaikyti sujungtus elementus ramybėje 5-15 minučių, o galutinį tvirtinimą - po 10-12 valandų.
Bandymo slėgis neturi viršyti 1.5 x PN lygio. Jei reikia greitai naudoti sistemą - bandymo metu galima atlikti po 1 valandos intervalais, tačiau ilgas neveikimas 3 dienas reikalauja išplauti ir pripildyti sistemą iš naujo.
FM GROUP vamzdžių valymo granulės
Santrauka apie svarbiausias savybes
- PE100 siūlo didesnį tvirtumą ir atsparumą įtrūkimams lyginant su PE80/PE63.
- PN klasė įtvirtina darbo slėgį, o 20°C temperatūroje vertinamas ilgalaikio naudojimo požiūriu.
- HDPE vamzdžių lankstumas leidžia konstrukcijas koreguoti be didelių pastangų.
- PVC-U sistema užtikrina lengvą montavimą, bet turi ribojimų dėl geriamojo vandens ir aukštesnių temperatūrų.
- Saugumo priemonės - esminės degių klijų ir valiklių naudojimo metu.
