Nuo pasirinkimo, kaip armuoti pamatus, priklauso visa pastato ateitis: tiesios sienos, gerai užsidarančios durys ir sausas rūsys. Pamatų armavimas susideda iš keturių aiškių etapų: žymėjimo, apatinio tinklo, vertikalių ryšių su viršutiniu tinklu ir galutinės patikros. Prieš pradedant darbą reikalingas paprastas brėžinys, kuriame matyti, kur eis strypai. Sudėtingesniems projektams reikalingas konstruktoriaus skaičiavimas. Net brangiausias plienas neišgelbės pamato, jei strypai pasvyra į vieną pusę arba liečia klojinį.
Namų savininkai dažnai klausia, ar reikia samdyti specialistą. Atsakymas priklauso nuo patirties: jei kažkada dirbote statyboje ir laisvai naudojate matavimo įrankius, darbą galite atlikti patys. Iš anksto pasirūpinkite ir laiko grafiku. Betonavimą verta užsakyti taip, kad visas pamatas būtų užpiltas per vieną darbo dieną.
Medžiagų sąrašas susideda iš trijų grupių: plieno, fiksavimo elementų ir įrankių. Vidutiniškai vienam kubiniam metrui gelžbetonio reikia 100-150 kg armatūros. Pirkdami plieną visada reikalaukite gamintojo sertifikato. B500A (anksčiau A-I). B500B (anksčiau A-III). A500HW arba K500C-T. Specialios klasės, geriau tinkančios suvirinti arba atspariosios korozijai. Skersmuo priklauso nuo pamato tipo. Kokybišką armatūrą atpažinsite iš aiškaus žymėjimo ant strypo.
Armatūros pjaustytuvass, kampinis šlifuoklis, lankymo stendas - tai įrankiai, kurių reikia, tačiau brangių vienkartinių įrankių neapsimoka pirkti. Apsauginio sluoksnio storis priklauso nuo to, ant ko liejamas betonas. Tolesnė instrukcija tinka standartiniam juostiniam pamatui. Prieš pradėdami patikrinkite, ar duobė švari ir ar paklotas hidroizoliacinis sluoksnis.
4 žingsniai armavimui
- 1 žingsnis. Patikrinkite klojinio tiesumą ilga gulsčiuke. Pagrindiniai strypai dažniausiai išdėstomi kas 15-25 cm. Šis ženklinimas tampa darbo žemėlapiu.

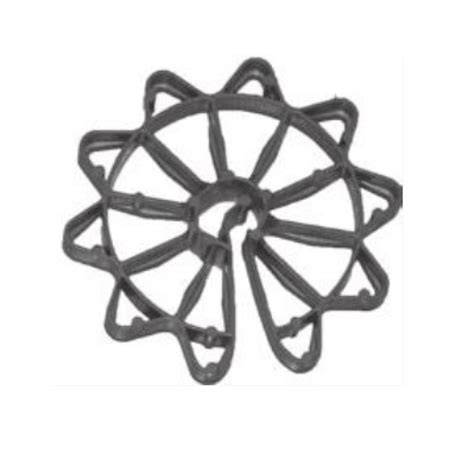

- 2 žingsnis. Pirmiausia paklokite plastikinius atstumiklius, kurie laikys armatūrą virš hidroizoliacijos. Ant jų klokite išilginius pagrindinius strypus, tada virš jų skersinius. Trumpus strypus sujungiate persidengimu. Persidengimas turi būti 40-50 strypo skersmenų.
- 3 žingsnis. Prie apatinės grotelės vielomis tvirtinkite vertikalius strypus. Viršutinę armatūrą montuokite lygiagrečiai apatinei. Kampuose ir T formos sienų sankryžose pridėkite L arba U formos strypus.
- 4 žingsnis. Pereikite per visą pamatą ir patikrinkite kiekvieną mazgą. Matavimo juosta patikrinkite atstumus iki klojinio sienelių, žemės ir tarp pačių strypų. Apžiūrėkite armatūrą iš viršaus.
Skersmuo lemia, kiek apkrovos atlaikys pamatas. Per plonas strypas lūš, per storas be reikalo brangiai kainuos. Šie skaičiai tinka tipiniam smėlio ar žvyro gruntui. Šie skaičiai yra mažiausi tinkami praktikoje. Renkantis tarp 12 ir 14 mm strypų vieno aukšto namui, kainos skirtumas visam pamatui paprastai neviršija 200 eurų. Skersmens parinkimas taip pat priklauso nuo pamato matmenų. Galutinį sprendimą turėtų priimti konstruktorius pagal skaičiavimus.
Pamatų kampuose susikaupia didžiausia apkrova. Du strypai, sukirsti stačiu kampu, jėgos vienas kitam neperduoda. Atskirai planuojamos ir vietos po kolonomis ar vidinėmis laikančiomis sienomis. Bet kokia anga pamate sukuria silpną vietą. Poliai armuojami vertikaliai, nes pagrindinė apkrova juose veikia gniuždymo kryptimi. Polių armatūra vėliau persidengia su grotelių armatūra. Sraigtiniams ir gręžtiniams poliams armavimo logika identiška, tačiau gręžtinių polių armatūros narvas turi būti paruoštas iš anksto.
Klasifikacijos ir dažniausiai naudojami plienų strypų tipai
Kur ir kaip klasifikuojami plieniniai strypai? Galima išskirti kelias pagrindines kategorijas:
- Klasifikavimas pagal gamybos procesą: karštai valcuoti, šaltai valcuoti, šalto tempimo, termiškai apdoroti strypai.
- Klasifikavimas pagal stiprumo lygį: HPB serija, HRB serija ir kt.
- Klasifikavimas pagal cheminę sudėtį: anglies plieno, mažai legiruoto plieno, nerūdijančio plieno, cinkuotas armatūros strypas.
- Klasifikavimas pagal mechanines savybes: I-IV klasės plieniniai strypai.
- Klasifikavimas pagal riedėjimo formą: lygus arba deformuotas strypas.
- Klasifikavimas pagal tiekimo būdą: suvynioti ritiniais arba tiesūs strypai.
- Klasifikavimas pagal vaidmenį struktūroje: įtempimo strypai, lankų strypai, rėmo ir paskirstymo juostos bei kiti.
Dažnai sutinkami pavyzdžiai: Q235, 20MnSi, 304 nerūdijantis plienas. Brėžiniuose matome HPB300, HRB335, HRBF400 ir pan. Skaičiai ir raidės (H, C, R, P, B, F, E) nurodo gamybos ypatybes ir laiką, o skaitmeninės reikšmės - skersmenis ir kaldinimo rodiklius.
Kokybiška armatura: ką patikrinti?
Rinkdamiesi plieną, visada reikalaukite gamintojo sertifikato. Kokybiška armatūra turi aiškius ženklus ant strypo, o skersmens pasirinkimas irjėgos vertės turi būti pritaikyti prie pamato tipo ir skaičiavimų. Jeigu planuojate didelius projektus, verta pasikviesti konstruktorių konsultacijai ir priimti sprendimus pagal STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“.
Stiklo pluošto armatūra vs. metalinė armatūra
Stiklo pluošto armatūra (FRP) siūlo didelį tempiamąjį stiprį, yra lengvesnė, nelaidi elektrai ir pasižymi puikiomis šilumos izoliacijos savybėmis. Jos tempiamasis stipris gali būti 750-1020 MPa, o tankis apie 2000 kg/m³, tai yra apie 4 kartus mažiau už plieną. Be to, FRP pasižymi atsparumu korozijai ir ilgaamžiškumu (ne mažiau 80 metų). Tačiau ji turi mažesnį tamprumo modulį (35-45 GPa) ir ribotą darbinę temperatūrą (iki apie 105°C), taip pat skirtingą elgesį lenkimo ir laikymo po apkrova srityse. FRP plaukia, kad lengviau transportuoti ir montuoti, o transportavimo išlaidos gali būti sumažintos 25-30%.
Stiklo pluošto armatūra tinka daugiausia tempimo ir skersinių įtvarų perdavimui monolitinėse konstrukcijose, o gniuždymui ji nėra skirta. Štai kodėl ją dažnai renkasi projektai, kuriems svarbu atsparumas drėgmei, chemikalams, šarmams bei neelektriniai sprendimai, pavyzdžiui baseinams, fermoms ar trąšų sandėliams.
Ar stiklo pluošto armatūra gali pakeisti plieną?
Palyginus su plienu, stiklo pluošto armatūra pasižymi didesniu atsparumu korozijai, lengvumu, geresnėmis šilumos izoliacijos savybėmis ir mažesniu linijiniu išsiplėtimu. Tačiau plienas išlieka ilgaamžiu ir atspariu aukštai temperatūrai bei turi didesnį tamprumo modulį. Todėl pasirinkimas priklauso nuo projekto sąlygų ir galimų apsaugos sprendimų.
Kas yra pluoštu armuotas betonas?
Kainų ir praktinių įžvalgų žvilgsnis
Vidutinė vidutinio dydžio gyvenamojo namo juostinio pamato armavimas kainuoja apie 1000-2500 eurų už medžiagas. Jei abejojate dėl konkretaus pamato skaičiavimų, pasitarkite su konstruktoriumi prieš pirkdami medžiagas. Vienos konsultacijos kaina paprastai mažesnė už klaidos taisymą po betonavimo, o tipinis individualus projektas Lietuvoje atitinka Statybos techninių reglamentų reikalavimus.
Pradėkite nuo bendro pamato juostos ilgio metrais ir padauginkite iš strypų eilių skaičiaus. Pradedant nuo juostos, apibūdinkite ilgius ir skersmenis, bei užtikrinkite apsauginį sluoksnį virš hidroizoliacijos. Naudoti panaudotą armatūrą nerekomenduojama, ypač jei matomos korozijos žymės.
Išankstinio įtempimo (įtempto) armatūros įvairovė
Išankstinis įtempimas reiškia, kad apkrova taikoma prieš pamato naudijimą. Išankstinio įtempimo koncepcija egzistavo jau XIX a. pabaigoje. Įtempimo procesai gali būti taikomi įvairioms konstrukcijų dalims: sijoms, plokštėms, kanalui ar kt. Įtempimo metu strypai ar laidai įtempia betoną, o po betonavimo galima įtempius išlaikyti ir užfiksuoti su specialiais įrengtais ortakiais ar plokštėmis.
Klaidingos ar netinkamai įrengtos įtempimo sistemos gali lemti defektus. Todėl patartina naudoti patikimą įrengimą, laikytis tarpusavyje sujungtų ar susuktų sausgyslių kanalų, o po betonavimo laikyti įtempimą pagal gamintojo instrukcijas. Po įtempimo procesų laikui bėgant gali kilti įtempimai dėl šiluminės plėtimosi ir atsparumo pasikeitimų.
Teisiniai ir praktiniai įsipareigojimai
Daugiabučių namų ir kitų svarbių statinių pamatų armavimą tikrina statybos priežiūros specialistas. Pagrindinis dokumentas šioje srityje - statybos techninis reglamentas STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“. Net jei statote individualiai ir privalomos priežiūros nereikia, fotografuokite armatūrą prieš betonavimą. Dėl ramybės verta pakviesti nepriklausomą konstruktorių valandinei konsultacijai.
