Izoliacija yra pagrindinis pastatų statybos ir renovacijos elementas. Jis atlieka lemiamą vaidmenį užtikrinant šiluminį komfortą ir energijos vartojimo efektyvumą. Lambda koeficientas (λ) - tai medžiagos gebėjimo praleisti šilumą matas. Jis išreiškiamas vatais vienam metrui kelvino (W/m-K). Norėdami suprasti šį reiškinį, įsivaizduokime, kad dvi skirtingos medžiagos yra veikiamos skirtingos temperatūros. Izoliacinės medžiagos R vertė rodo jos šiluminę varžą. Ji apskaičiuojama kaip medžiagos storio ir jos lambda koeficiento funkcija. 𝜆 - šilumos laidumo koeficientas W/m-K. R vertė išreiškiama kvadratiniais metrais Kelvino viename vate (m²K/W). Laidumo vienetas (Uc) naudojamas bendram medžiagos sąrankos izoliaciniam efektyvumui įvertinti, atsižvelgiant į šilumos laidumą, storį ir kitus šilumos perdavimui įtakos turinčius veiksnius. 𝜆 - šilumos laidumo koeficientas W/m-K. Uc vertė išreiškiama vatais kvadratiniam metrui kelvino (W/m²K).
Panagrinėkite izoliacinę medžiagą, kurios lambda koeficientas yra 0,030 W/m-K, o storis - 0,1 metro. Tai reiškia, kad medžiagos šiluminė varža yra 3,33 m²K/W, t. y. Statybų pramonėje, siekiant optimizuoti šilumos izoliaciją, labai svarbu rinktis medžiagas, turinčias mažą lambda koeficientą ir didelę R vertę. Apibendrinant galima pasakyti, kad norint įvertinti ir pasirinkti tinkamas izoliacines medžiagas, labai svarbu suprasti lambda koeficientą ir R vertę. Šilumos laidumo koeficiento rodikliai paimti iš atitikties deklaracijos, reklaminiuose bukletuose kartais pasitaiko klaidų.
Šiluminė varža apskaičiuojama taip: R = medžiagos storis (m) / šilumos laidumo koeficientas λ (W/mK). Apskaičiuojant sienos šiluminę varžą, reikia sudėti visų medžiagų šilumines varžas, išskyrus, medžiagas esančias už oro tarpo, nes apdailos medžiagų šiluminė varža neskaičiuojama. Papildomą sienų šiluminę varzą sudaro: vidaus tinko šiluminė varža R=0,01, sienos vidaus paviršiaus šiluminė varža R=0,13, sienos išorės paviršiaus šiluminė varža R=0,13. Laidumo koeficiento rodikliai ir jų svarba įvardinami kaip U koeficientas, kuris naudojamas bendram pastato izolaciniam efektyvumui įvertinti.
Panagrinėkime pavyzdinę izoliacinę medžiagą: λ = 0,030 W/m-K, storis d = 0,1 m. Tokiu atveju šiluminė varža R = d / λ = 0,1 / 0,030 = 3,33 m²K/W. Tai rodo, kad tokia medžiaga turi aukštą atsparą šilumos srautui ir efektyviai mažina šilumos nuostolius. Tačiau svarbu suvokti, kad realioje pastato konstrukcijoje šiluminė varža skaičiuojama visų sluoksnių sumoje, todėl būtina įtraukti ir vidaus tinko, į vidinį bei išorinį paviršius, o stiklintoms dalims - papildomus laisvės tarpus.
Inžinerinėje praktikoje siekiama, kad sienų šiluminė varža būtų ne mažesnė nei 8,33 m²K/W (A energijos efektyvumo klasė) priklausomai nuo šalies reglamentų. Lietuvoje nuo 2016 m. lapkričio mėn. naujai projektuojamų pastatų sienų šiluminė varža turi būti ne mažiau kaip 8,33 m²·K/W. Tam tikslui skaičiuojama bendra namo šiluminė varža, įtraukiant skirtingų namo elementų šilumines varžas. Tačiau langų, durų ir kitų fasado elementų šiluminė varža dažnai nėra įtraukta į pradinį skaičiavimą.
Struktūriškai svarbu suprasti: šilumos laidumo koeficientas (λ) nepriklauso nuo storio, o deklaruojamas λd dažnai nustatomas kontrolinėmis sąlygomis (+10 °C). Tačiau realiose eksploatavimo sąlygose lambdas gali keistis priklausomai nuo temperatūros ir drėgmės, todėl svarbu įvertinti tiek žemą, tiek aukštą temperatūrą.
Vidaus tinkas, sienos vidaus ir išorės paviršiai bei oro tarpo įtaka nurodomi kaip papildomi šiluminės varžos komponentai. Pavyzdžiui, vidaus tinko R = 0,01; sienos vidaus paviršiaus R = 0,13; sienos išorės paviršiaus R = 0,13. Taip pat svarbu paminėti, kad mūro siūlė dydžiai, oro tarpo storis ir siūlių sandara gali turėti įtakos galutinei izoliacinei vertei.

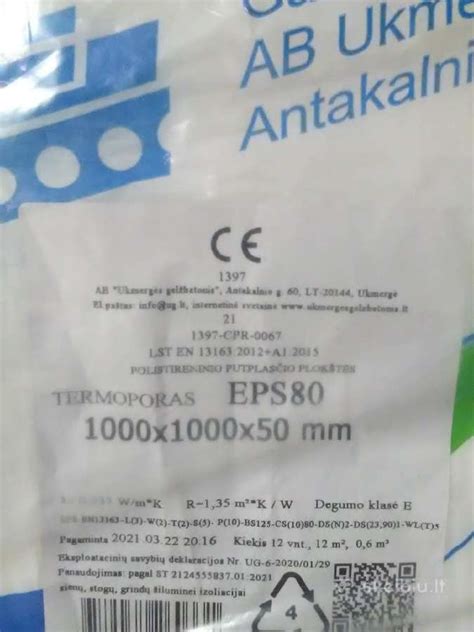

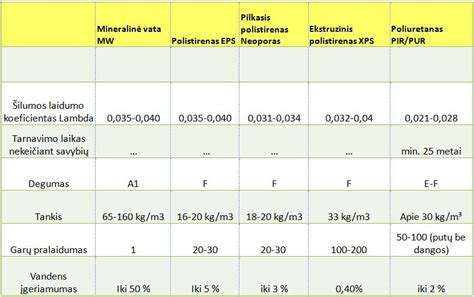

Medžiagų pasirinkimas ir jų savybės Lietuvos rinkoje rodo, kad įmonės siūlo įvairius sprendimus energiją taupantiems pastatams: nuo PUR ir EPS plokščių iki natūralių ekovatos sprendimų. Pavyzdžiui, ekovata suteikia galimybę pasiekti apie 6 m²K/W sienos varžą su pakankamai kvėpuojančiu sandaros efektu. Ekovatos storis priklauso nuo uždarosios išorinės sienos reikalavimų ir šilumos izoliacijos sluoksnių derinio. FF-EPS (pilkasis putplastis) su λD = 0,030 W/mK suteikia apie 25% efektyvesnį rezultatą lyginant su balto putplasčiu, o FF-PIR plokštės su λD = 0,022 W/mK leidžia statyti su iki dvigubai mažesniu storio poreikiu.
Apšiltinimo konstrukcijos ir apdailos pasirinkimas
Renkantis šiltinimo sistemą, svarbu atsižvelgti į sienos estetinį vaizdą ir pasirinktą apdailą, nes skirtingoms apdailoms reikalingos skirtingos konstrukcijos ir medžiagos. Dekoratyvinis tinkas yra ekonomiška ir plačiai paplitusi apdaila, kurią reikia tinkamai įrengti siekiant mažų šilumos tiltelių. Lakštinės medžiagos suteikia daugiau pasirinkimo galimybių, tačiau jų įrengimui reikalingas karkasas gali būti didelis šilumos tiltelis. Apdailinės plytos dažnai taikomos trimąrojo mūro konstrukcijai, kur šilumos izoliacijos sluoksnis yra tarp laikančiosios sienos ir apdailinių plytų. Rąstinio namo apšiltinimas dažniausiai atliekamas vėdinamos sistemos su medinių lentelių ar lakštinės apdailos sprendimais, kad būtų galima išlaikyti medienos kvėpavimą.
Norint tinkuoti namą, šildant ekovata, po išdžiūvimo (iki 10 dienų) ant viršaus tvirtinamos impregnuotos medžio plaušo plokštės (25 mm storio), kurias galima nutinkuoti laidžiu garams tinku. Konstrukcija turi būti tokia: kalamas karkasas, tvirtinama difuzinė plėvelė, į ertmę sausu būdu aplikuojama ekovata, tarp plėvelės ir fasado plokštės paliekamas vėdinimo tarpelis, tvirtinama fasado plokštė, ant jos tinkuojama.

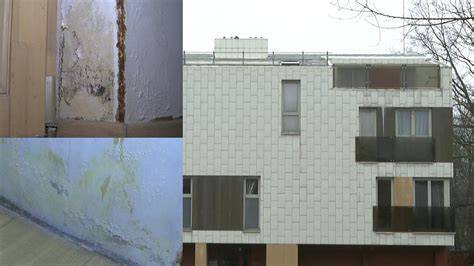

Šilumos tilteliai ir sandarumas yra kritiškai svarbūs. Kur įmanoma, reikia mažinti šilumos tiltelius, o karkasas ventiliuojamame facede turėtų būti parinktas taip, kad įmanoma sumažinti šilumos nuostolius. Pastato sandarumą užtikrina tinkamai užsandarinti jungtia ir ertmes, o medžiagų sandarumą lemia vandens garų varžos faktorius (μ). FF-PIR plokštės yra sandarios, todėl prisideda prie viso pastato sandarumą užtikrinimo ir atsparumo drėgmei.
Langai ir jų įtaka energiniam efektyvumui

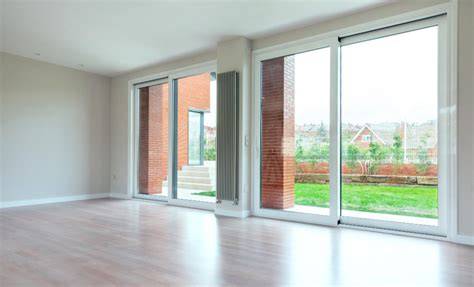

Langai yra ne tik pastato estetikos dalis, bet ir vienas svarbiausių elementų, lemiančių energinį efektyvumą. Jie praranda apie 25-35% visų šilumos nuostolių. Raidė U nurodo šilumos perdavimo koeficientą, kuris rodo, kiek šilumos praeina per tam tikrą konstrukcijos plotą esant 1 °C temperatūros skirtumui. Svarbu atskirti Uw (visas lango šilumos laidumo koeficientas) ir Ug (stiklo paketo šilumos laidumo koeficientas). Renkantis langus rekomenduojama atsižvelgti į stiklo skaičių, tarpus užpildus (pvz., argonu), stiklo dangų ir kt.
Teoriniai skaičiavimai ir realūs reglamentai

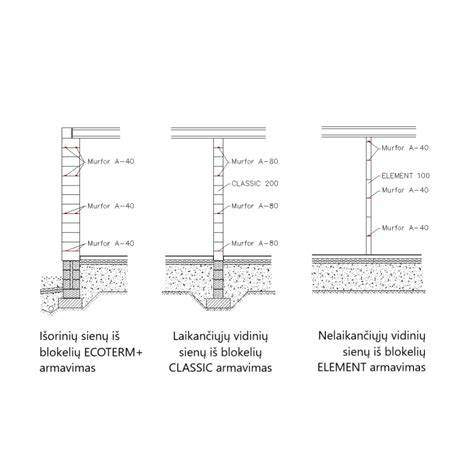

Dažnai pasitaikanti klaida mūro šilumos izoliacijos savybių skaičiavimuose - eksploatacinių savybių deklaracijose pateikto sauso bloko šilumos laidumo koeficiento (λ10 dry) naudojimas. Vertinant mūro sienos iš bauroc akytojo betono blokelių šilumos izoliacines savybes svarbu įvertinti projektinius dydžius, įskaitant drėgmės poveikį ir siūlių įtaką. Bauroc ir kt. siūlo projektines lenteles, kurios padeda nustatyti tinkamą λds ir R vertę, siekiant atitikti galiojančius reglamentus. Tai būtina įtraukti į išorinių sienų projektą, kad būtų pasiektas aukštas energinis naudingumas.
Kokybiškas medžiagų pasirinkimas ir jų derinimas su erdvių ventiliacijos sistemomis gali žymiai sumažinti tiek energijos, tiek priežiūros išlaidas. Pavyzdžiui, ekovatos atveju, už 24 cm storio sluoksnį galima pasiekti bent 6 m²K/W sienos varžą, o naudojant ekologiškas medžiagas galima išlaikyti pastato kvėpuojančias savybes. Taip pat į rinką įsiveržia polistirolo plokštės (EPS) su pagerintomis šilumos savybėmis, kurios leidžia sumažinti storį ir CO2 emisijas. PIR technologijos plokštės turi dar mažesnį λ ir leidžia statyti su mažesniu sluoksniu.
Langų ir durų įtaka šilumos nuostoliams ir sistemoms
Languose bei jų sandarume ir stiklo konstrukcijose dažnai slypi didžiausi šilumos nuostoliai. Todėl būtina įvertinti langų skaičių, stiklo dangas, tarpų užpildus, bei naudoti tinkamus energiją taupančius sprendimus. Įtraukti langų parametrus į bendrą projekto skaičiavimą yra būtina siekiant pasiekti A klasės namo energinį efektyvumą.
Santrauka ir praktiniai patarimai
Apibendrinant: norint įvertinti ir pasirinkti tinkamas izoliacines medžiagas, svarbu suprasti lambda koeficientą ir R vertę. Reikia įvertinti tiek sausą bloką, tiek drėgmės poveikį projektinėse sąlygose. Norint pasiekti A klasės pastato šiluminį našumą, būtina numatyti efektyvių šilumos izoliacinių medžiagų sluoksnį, o langų ir durų sprendimai turi būti pritaikyti prie bendro konstrukcijų sandarumo ir energijos poreikio. Svarbu įtraukti į projektą ir vėdinimo sistemas, kad būtų išlaikytas tinkamas drėgmės lygis ir užtikrintas spartus oro apykaitos procesas.

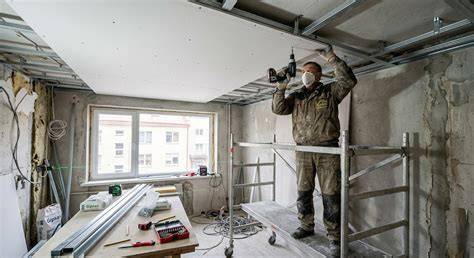

Rekomendacijos statytojams
- Skaičiuokite visų atitvarų šiluminę varžą, įtraukiant visus sluoksnius ir paviršius.
- Rinkitės medžiagas su žemu λ ir aukšta R verte, atsižvelgdami į vietinius reglamentus.
- Trumpinkite šilumos tiltelį įrengdami tinkamai sujungtą karkasą ir pasirinkdami sandarias plokštes.
- Planuokite darnų langų ir sienų sandarumo derinimą, kad būtų pasiektas norimas energetinis naudingumas.
- Ką svarbiausia - ne tik storis, bet ir tinkama įrengimo technologija: ventiliuojamų fasadų, tinkavimo sistema ir vėdinimo įrenginiai.
