Sildymo Vamzdelio Montavimo Instrukcija: Nuodugnus Vadovas

Šildomos grindys - tai ne tik papildomas komforto elementas namuose, bet ir efektyvus bei ekonomiškas šildymo sprendimas. Toliau pateikiamas išsamus vadovas, kaip montuoti šildymo vamzdelius, atsižvelgiant į įvairias sistemas ir medžiagas. Vadovaukitės šia instrukcija, kad užtikrintumėte optimalų sistemos veikimą ir ilgaamžiškumą.

1. Pagrindiniai Šildymo Sistemos Principai ir Svarstymai

Šildomos grindys yra žematemperatūrinė šildymo sistema, kurioje optimali grindų paviršiaus temperatūra svyruoja nuo 20 iki 28 laipsnių Celsijaus. Svarbu suprasti, kad didesnė temperatūra gali sukelti diskomfortą ir netgi neigiamai paveikti sveikatą. Tinkamai įrengta sistema užtikrina tolygų šilumos pasiskirstymą, o tai leidžia sutaupyti iki 30% energijos sąnaudų, palyginti su tradiciniais radiatoriais. Šilumos perdavimas vyksta nuo grindų paviršiaus aukštyn, palaipsniui vėstant ir maišantis su patalpos oru, todėl šilčiausia zona yra prie grindų - tai idealu.

Tinkamam šildomų grindų efektyvumui užtikrinti, būtina atsižvelgti į kelis svarbius aspektus:

• Pastato sandarumas ir šilumos nuostoliai: Maži šilumos nuostoliai ir geras pastato sandarumas yra esminiai, kad nereikėtų kelti grindų temperatūros iki nekomfortiško lygio net ir didelių šalčių metu.
• Grindų dangos pasirinkimas: Dauguma grindų dangų tinka grindiniam šildymui, tačiau didelio terminio laidumo dangos, kaip keraminės plytelės, gali jaustis vėsios, jei šildymas nepakankamas. Kiliminės dangos, linoleumas ar kai kurios medienos rūšys (pvz., buko parketas) nėra tinkamiausios. Visada pasitikslinkite dangos gamintojo rekomendacijas.
• Šildymo kabelio ar vamzdžio klojimas: Šildymo elementai neturėtų būti klojami po stacionariais baldais, pertvaromis, voniomis, dušo kabinomis, klozetais - viskuo, kas trukdo šilumos sklidimui.

Grindų šildymo sistemų tipai:

• Vandens šildomos grindys
• Elektrinės grindys
• Plėvelinės grindys
• Strypinės grindys
• Elektrinės vandens grindys (naujovė)

Grindų temperatūros reguliavimas yra svarbus aspektas. Termostatai leidžia automatiškai palaikyti pageidaujamą temperatūrą ir taupyti energiją. Ypač svarbu pasirinkti tinkamą temperatūros reguliatorių, atsižvelgiant į patalpos drėgnumą ir kitas sąlygas.

2. TASSU Šildymo Kabelių Montavimas

TASSU šildymo kabeliai yra dviejų laidininkų, kas palengvina montavimą, nes nesvarbu, kurioje grindų vietoje pasibaigia kabelis. Jie yra 20 W/m (U = 230 V) ir dažniausiai naudojami betoninėse grindyse.

2.1. Paruošiamieji Darbai ir Skaičiavimai

1. Galingumo pasirinkimas: Pasirenkamas bendras patalpos, pageidaujamas instaliuoti galingumas 80 - 120 W/m², siekiant komforto ar jaukių grindų, arba 100 - 150 W/m² kaip pagrindinis patalpos šildymas.
2. Šildomo ploto skaičiavimas: Skaičiuojamas šildomas grindų plotas (A h), t.y., plotas, kuriame bus instaliuojamas kabelis. Tai plotas, atmetus plotą po stacionariais baldais ar kitais įrenginiais.
3. Kabelio ilgis ir galia: Kabelis parenkamas iš lentelės (1 priedas, 1-2 lentelė) pagal patalpos plotą ir pageidaujamą galią. Kabelis negali būti trumpinamas ar karpomas.

2.2. Montavimo Procesas

1. Pagrindo paruošimas: Pagrindas išvalomas nuo galinčių pažeisti šildymo kabelį elementų.
2. Hidroizoliacija: Jei reikia, įrengiamas hidroizoliacinis sluoksnis.
3. Armavimo tinklas: 5 - 10 cm storio betoniniam sluoksniui geriausiai tinka metalinis cinkuotas 4-5mm vielos armavimo tinklas. Prie armavimo tinklo kabelis tvirtinamas plastikiniais dirželiais.
4. Kabelio klojamas: Kabelis išdėstomas ant armavimo tinklo ir tvirtinamas, kad prireikus būtų galima lengvai pakeisti jo fiksavimo vietą. Galutinai kabelis tvirtinamas, kai nusprendžiama, kad jis paklotas taisyklingai.
5. Temperatūros daviklio montavimas: Grindų temperatūros reguliatoriaus daviklis montuojamas sandariame apsauginiame vamzdelyje, vienodu atstumu tarp šildymo kabelio vingių.
6. Matavimai: Šildymo kabelio izoliacijos ir laidininkų varža tikrinama prieš užliejimą betonu ir po jo. Matavimo rezultatai surašomi specialioje lentelėje.
7. Betonavimas: Šildymo kabelis betoninėse grindyse betonuojamas vienu arba dviem sluoksniais. Svarbiausias reikalavimas - kad armavimo tinklas su šildymo kabeliu būtų liejamo betono sluoksnio viduryje.

SVARBU: Montuojant ir projektuojant vadovautis „Elektros saugos taisyklių“ (EST), „Vartotojų elektros įrenginių techninio eksploatavimo taisyklių“ (EET) ir „Elektros įrenginių įrengimo taisyklių“ (EĮĮT) reikalavimais. Elektros instaliacijos darbus gali atlikti tik kvalifikuotas elektrikas.

Grindų šildymas pradedamas naudoti apytikriai po 4 savaičių po betonavimo, kai betonas pakankamai sukietėjęs. Per pirmas 4 savaites šildymo kabelis negali būti jungiamas, kad nepagreitintų grindų išdžiūvimo proceso.

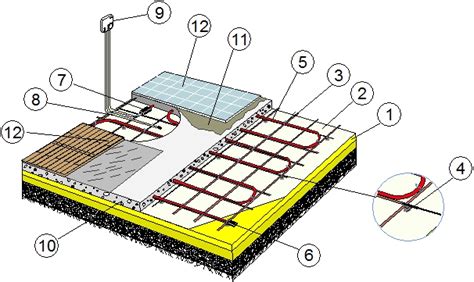

3. ThinMat Šildymo Kabelio Kilimėlio Montavimas

ThinMat šildymo kabelio kilimėlis skirtas montuoti išlyginamajame cementiniame skiedinyje arba plytelių klijų sluoksnyje. Tai dviejų laidininkų, behalogenio kabelio kilimėlis, pagamintas iš nekenksmingų medžiagų.

3.1. Montavimo Procesas

1. Schemos planavimas: Pasiplanuojama ir nubraižoma būsima šildymo kilimėlio klojimo schema.
2. Kilimėlio parinkimas: Parenkamas reikiamo išmatavimo ir galingumo kilimėlis (1 priedas, 3 lentelė).
3. Temperatūros daviklio vamzdelio paruošimas: Padaromas griovelis temperatūros daviklio vamzdeliui, kad jo paviršius būtų tame pačiame lygyje kaip ir šildymo kilimėlio klojimo paviršius.
4. Klojimas: Jei senasis grindų paviršius lygus ir švarus, galima klijuoti šildymo kilimėlio tinklelį tiesiai prie jo. Kilimėlį galima dalinti kerpant lipniąją jo dalį, kad būtų išvengta kabelio pažeidimų.
5. Sluoksnio užpildymas: Šildymo kilimėlis dengiamas išlyginamuoju sluoksniu arba plytelių klijais. Sluoksnio storis gali būti iki 15 mm.
6. Grindų danga: Ant viršaus dedama pasirinkta grindų danga (keraminės plytelės, parketas, laminatas ir kt.).

Pastaba: Kilimėlis klojamas mažiausiai 30 cm nuo sienų, drenažo nubėgimų, kriauklių ir pan. Minimalus kilimėlio kabelio lenkimo spindulys 30 mm.

ThinMat kilimėlis reguliuojamas grindų temperatūros reguliatoriumi. Prie elektros tinklo kilimėliai jungiami per 30 mA ar mažesnę srovės nuotėkio relę.

4. Vandens Šildymo Grindų Įrengimas

Vandeniu šildomos grindys laikomos ekonomiškiausia ir efektyviausia sistema. Jos pasižymi tolygiu grindų paviršiaus šildymu, nereikalauja matomų radiatorių ir leidžia reguliuoti temperatūrą.

4.1. Vandens Grindų Sistemos Sluoksniai

1. Hidroizoliacija: Sulaiko drėgmę ir neleidžia jai skverbtis į izoliacinį sluoksnį.
2. Šilumos izoliacija: Neleidžia šilumai nutekėti į apatinę dalį.
3. Folija arba šilumą atspindintis elementas: Nukreipia šilumos srautą į viršų.
4. Vamzdžių montavimas: Šilumos perdavimas priklauso nuo vamzdžių išdėstymo ir žingsnio.
5. Lyginamasis sluoksnis (betoninis arba cemento-smėlio mišinys): Užtikrina lygų paviršių ir šilumos kaupimą.
6. Grindų danga: Pasirenkama pagal poreikius ir estetiką.

4.2. Kolektoriaus Vieneto Vaidmuo ir Montavimas

Kolektorius yra svarbus vandens grindų sistemos komponentas, reguliuojantis šilumos paskirstymą. Jis montuojamas ant sienos arba specialioje spintelėje, griežtai horizontaliai.

Montavimo schema apima:

• Rėmo montavimas.
• Pajungimas prie katilo (tiekimo vamzdynas apačioje, grįžtamasis - viršuje).
• Apėjimo vožtuvo su temperatūros ribotuvu montavimas.
• Hidraulinis sistemos bandymas.

4.3. Vamzdžių Skaičiavimas ir Klojimui

Vamzdžių skaičiavimas priklauso nuo patalpos ploto, šilumos poreikio ir pasirinktos klojimo schemos (ritė, dviguba ritė, sraigė). Svarbu atsižvelgti į:

• Baldų išdėstymą (vamzdžiai neklojami po jais).
• Kontūrų ilgį (rekomenduojama neviršyti 70 m).
• Atstumą tarp vamzdžių vingių (optimalus 10-20 cm, priklausomai nuo dangos ir klimato sąlygų).

Vamzdžių klojimo būdai:

• Betono technologija: Vamzdžiai užliejami betonu. Tai reikalauja laiko, kol betonas visiškai sukietėja (iki 28 dienų).
• Sausojo grindinio šildymo technologija: Vamzdžiai montuojami į specialias šilumą skirstančias plokštes. Šis metodas greitesnis ir nereikalauja šlapių procesų.

4.4. Medinių Grindų Įrengimas

Mediniams namams, kur nėra betoninių grindų, naudojamos specialios technologijos:

• Modulinė technologija: Naudojamos pluošto plokštės su grioveliais aliuminio plokštėms ir vamzdžiams montuoti.
• Stelažų technologija: Naudojamas plonesnis šilumos izoliacijos sluoksnis tarp grindų sijų, vamzdžiai klojami į tarpus tarp medžio drožlių plokštės lakštų ant aliuminio plokščių.

5. Šildymo Elementų Matavimai ir Saugumas

Prieš betonavimą ir po jo būtina patikrinti šildymo kabelio ar vamzdžių izoliacijos ir laidininkų varžą. Matavimo rezultatai turi atitikti gamintojo nurodytus parametrus. Jei pažeidimų aptinkama, jie taisomi specialiais movomis.

SVARBU: Elektros instaliacijos darbus privalo atlikti tik kvalifikuotas elektrikas. Jungiant prie elektros tinklo, naudojama 16 A ar mažesnio nominalo automatinis išjungiklis ir 30 mA srovės nuotėkio relė.

Grindų šildymo sistema turi būti išjungta likus mažiausiai 2 dienoms iki grindų dangos klojimo, kad paviršiaus drėgmė ir temperatūra atitiktų aplinkos sąlygas.

6. Grindų Dangos Parinkimas ir Montavimas

Dauguma grindų dangų gali būti naudojamos su grindiniu šildymu. Geriausiai šilumą praleidžia keraminės plytelės, laminatas, linoleumas. Jei grindų danga yra parketas ar laminatas, būtina pasirinkti gamintojo rekomendacijas atitinkančias grindų dangas, kurios tinkamos šildomoms grindims.

Visos naudotos grindų dangos klojimo medžiagos (klijai, lakas ir t.t.) turi pilnai išdžiūti prieš įjungiant grindų šildymą. Klojant grindų dangą, vadovaukitės dangos gamintojo rekomendacijomis.

7. Vandens Grindų Valdymas ir Efektyvumas

Vandeniu šildomų grindų efektyvumas priklauso nuo vamzdžių klojimo išdėstymo ir žingsnio. Tinkamai suprojektuota ir sumontuota sistema gali sutaupyti iki 40% šildymo kaštų, palyginti su radiatoriais.

Valdymo principai:

• Termostatai: Palaiko pageidaujamą temperatūrą patalpoje.
• Kolektorius su AFC technologija (Automatic Flow Control): Automatiškai reguliuoja vandens parametrus sistemoje, užtikrina pastovų srautą ir slėgį.
• Oro ir nešvarumų separatoriai: Montuojami prie kolektoriaus, pašalina orą, nešvarumus ir dujas iš sistemos, prailgina komponentų tarnavimo laiką.

Dėl didelio grindų inertiškumo (ilgesnis įšilimo ir ataušimo laikas) rekomenduojama įsirengti tikslų automatinį reguliavimą.
