Montavimas ir šildymo kabeliai ant vamzdžių vadovas

Žiemą, esant stipriems šalčiams, sodybų savininkai rizikuoja likti be vandens tiekimo. Ledo kištukai išoriniame vandens tiekime ne tik paliks gyventojus be dušo, efektyvią vandens tiekimo į kriaukles sistemą ir kitą civilizacijos naudą, bet ir sugadins vamzdžius. Tokio įvykio vystymosi bus galima išvengti, jei kartu su vamzdžiais bus sumontuotas ir prie tinklo prijungtas vandens tiekimo sistemos šildymo kabelis. Visą darbą visiškai įmanoma atlikti savarankiškai.

Šiame straipsnyje apžvelgsime, kaip išdėstytas šildymo elementas, kokius pagrindinius pasirinkimo parametrus reikėtų įvertinti, ir kaip įrengiami šildymo kabeliai ant vamzdžių bei jų skyriai šaltuoju metų laiku. Pabrėšime praktines montavimo galimybes su nuotraukomis ir vaizdo įrašais, papildysime informaciją apie izoliaciją, galima papildomą įrangą ir vieningą priežiūrą.

Kodėl užšąla vandentiekio vamzdžiai ir kada reikia šildymo kabelio?

Žiemą užšalę vamzdžiai sukelia rimtų problemų: jie plečiasi, gali būti pažeidžiami arba net sprogs. Šildymo kabelio tikslas - palaikyti teigiamą temperatūrą vamzdyje ar aplink jį, sumažinant užšalimo riziką net ir esant ekstremalioms sąlygoms. Jei šildymo kabelis bus sumontuotas kartu su šildymu, galima apsaugoti ir stogo latakus, lietvamzdžius bei kitas vandentiekio dalis.

Šildymo kabelių tipai ir jų taikymas

Šildymo kabeliai skirstomi į dvi pagrindines grupes: varinę (arba varžos) ir savireguliuojančią (samreg). Kiekviena rūšis turi savo taikymo sritis, pliusus ir trūkumus:

• Variniai kabeliai (kintomo tankio - varža): tinkami trumpoms, mažo skerspjūvio vamzdžių sekcijoms; dažnai naudojami ant išorinių vamzdžių. Jie turi pastovų atsparumą, o jų pliusas - paprastas dizainas ir žemi sąnaudos. Trūkumai: gali būti perkaitę sankryžose, sunkiau keisti dalis, o energijos reguliavimo nėra įprastai automatizuoto.
• Savireguliuojantys kabeliai (samreg): turi šildymo matricas, kurios palaiko optimalią temperatūrą be papildomos kontrolės. Tai leidžia zonavimą ir efektyvų energijos naudojimą. Dažnai naudojami vamzdžių apsaugai nuo užšalimo, latakams ar nuotekų vamzdžiams. Privalumai: gali būti karpomi bei sujungiami skirtingais ilgio gabalais; lengva montuoti ant ilgesnių vamzdžių sekcijų. Trūkumai: gali turėti didesnę pradinę kainą ir tam tikrą energijos šuolį pradžioje įjungus šildymą šaltuoju laikotarpiu.

Siekiant racionaliai pasirinkti kabelį, reikia įvertinti vamzdžio skersmenį, ilgio, aplinkos temperatūrą, oro sąlygas ir vietovės dirvožemio ypatybes. Taip pat svarbu įvertinti, ar kabelis bus įrengtas išorėje ar viduje (vamzdis iš vidaus ne visoms situacijoms tinka).

Montavimo būdai

Šildymo kabelį galima įrengti dviem būdais - išoriniu ir vidiniu:

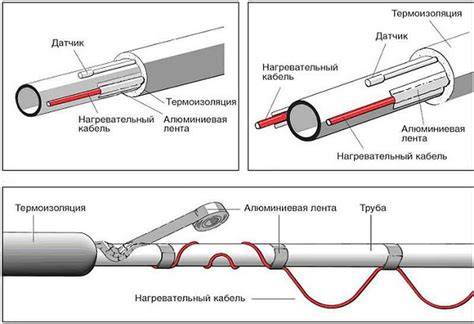

1. Išorinis montavimas - kabelis tvirtinamas išilgai vamzdžio iš išorės, naudojant aukštai temperatūrai atsparias tvirtinimo priemones (plastikiniai spaustukai, lipnios juostos). Laidas montuojamas kas 0,3 m ir iš karto po šilumos izoliacijos numatomoje vietoje. Kabelio ilgis paprastai lygus šildomo vamzdžio ilgiui. Tinkami tiek nedideli, tiek dideli vamzdžiai, o šilumos izoliacija daro apsauginį "kokoną".
2. Vidinis montavimas - tinkamas tik vamzdžiams, turintiems skerspjūvį didesnį nei 40 mm. Kabelis įrengiamas viduje, kadangi mažesniuose skerspjūviuose dalis srauto gali būti užblokuota. Vidinis šildymas dažniausiai taikomas trumpoms sekcijoms arba kai būtina keičiant dalis.

Nepriklausomai nuo pasirinkto metodo, būtina įrengti izoliaciją. Šilumos izoliacijos sluoksnis gali būti plonas (žemėje 20-30 mm) arba storesnis virš žemės įrenginiuose (mažiausiai 50 mm). Putų polistirenas ir putplastis laikomi patikimais izoliacijos variantais, kurie apsaugo nuo drėgmės ir sukuria papildomą vamzdžio apsauginę pagalvėlę. Kartais naudojamas „vamzdis vamzdyje“ sprendimas, kai vamzdis ir šildytuvas dedami į didesnio skersmens vamzdį.

Kaip pasirinkti šildymo kabelio galingumą?

Galingumą lemia vamzdžio skerspjūvis, izoliacijos storis, aplinkos temperatūra ir vamzdžio ilgio. Paprastai naudojami šie galingumo diapazonai:

• mažo skerspjūvio vamzdžiams - apie 10 W/m;
• vidutiniams vamzdžiams - apie 16-24 W/m;
• didesniems ar šaltoms sąlygoms - apie 24-30 W/m;

Savireguliuojančių kabelių atveju galima karpoti kabelį į norimą ilgį, išlaikant tą patį šildymo galingumą 1 m atitinkančiam segmentui. Taip pat galima išlaikyti prijungimą prie tinklo per atviras kilpas arba atskirus išėjimus pagal projekto reikalavimus. Maksimalus savireguliuojančio kabelio ilgis ribojamas pagal gamintojo nurodymus (paprastai apie 100-200 m vienam segmentui, priklausomai nuo modelio).

Izoliacija ir įrengimo detalės

Norint užtikrinti ilgaamžiškumą ir efektyvumą, būtina atlikti izoliaciją virš šildymo kabelio. Tinkama izoliacija apsaugo kabelį nuo drėgmės, ultravioletinių spindulių ir mechaninių pažeidimų. Išorinė izoliacija dažnai yra UV toleranti, tuo tarpu vidinės dalies izoliacija turi atitikti vamzdžio kilmės ir montavimo sąlygas. Dažnai naudojami polietilenas, poliuretanas arba kombinuotas sprendimas „vamzdis vamzdyje“.

Kokias vestuves svarbu pasirinkti?

Prieš perkant kabelius, atkreipkite dėmesį į:

• vamzdžio skersmenį,
• teritorijos klimato sąlygas (žemiausios temperatūros),
• izoliacijos storį,
• kilmės įmonę ir garantijas,
• ar kabelis tinka vidiniam ar išoriniam montavimui,
• ar kabelis atsparus UV spinduliams ir drėgmei.

Geriausios žinomos prekinės markės užsienyje ir Rytų Europos regione dažnai minimos: Nelsonas, Lavita, Devi, Ensto, Raychem. Lietuvoje populiarius produktus siūlo LPS (Šiluminis liuksas) ir kiti gamintojai.

Vandens tiekimo sistemos šildymo kabelio įrengimo praktika

Kiekviena sistema turi savo specifiką. Dažniausiai naudotos schemos apima:

• lauke - kabelis pritvirtinamas prie vamzdžio išorės, uždengiama izoliacija, įrengiami jungiamieji taškai ir termostatai;
• viduje - kabelis įvedamas į vamzdį, o izoliacija atliekama išorėje;
• dviejų gyslų varža - naudojama kitame kontekste, kai reikia abipusės šildymo kilpos;
• savireguliuojantys kabeliai - palengvina zonavimą ir šilumos reguliavimą, ypač sudėtingesnėse arba ilgesnėse trasose.

Svarbu, kad šildymo kabeliai būtų įrengiami atsižvelgiant į tam tikras galimybes: kabelis turi būti pritvirtintas prie vamzdžio iš skirtingų pusių, laidai turi būti laikomi ne per arti vienas kito, o kilpos formos neturi būti per daug vietos.

Elektrinis įrenginys ir sauga

Montavimo darbus turi atlikti kvalifikuotas elektrikas. Jungiant prie elektros tinklo, rekomenduojama naudoti 16 A arba mažesnį nominalą automatinį išjungiklį ir 30 mA srovės nuotėkio relę. Mistiniais atvejais gali būti naudojami papildomi termostatai, kurie prisitaiko prie gatvės temperatūros, ir drėgmės jutikliai.

Grindų šildymas ir energijos efektyvumas

Grindų šildymo sistemų principas: šiluma sklinda iš viršaus žemyn į patalpų oro srautus, tad žemiausia temperatūra yra prie grindų ir laikui bėgant geriausiai išsilygina su patalpos oru. Efektyvumas priklauso nuo pastato sandarumo, šilumos nuostolių ir dangos laidumo. Dauguma dangų leidžia šildyti: keramines plyteles, laminatą, linoleumą; medienos grindys turi atsižvelgti į gamintojo rekomendacijas. Prieš įjungiant grindų šildymą būtina užtikrinti, kad klijai ir kitos dangos pilnai išdžiūvę.

Renkantis šildymo kabelį konkrečiai vamzdžių apsaugai nuo užšalimo

Dažniausiai rekomenduojama savireguliuojanti sistema, leidžianti automatiškai reguliuoti šilumos intensyvumą pagal aplinkos sąlygas. Tuo pat metu svarbu pasirinkti skirtingus kabelio tipus bei galingumą pagal vamzdžio skersmenį:

• vandentiekio vamzdyje iki 2,5 cm skersmens - apie 10 W/m;
• 2,5-4 cm - apie 16 W/m;
• 4-6 cm - apie 24 W/m; ir taip toliau;

Optiheat serijos kabeliai yra populiarūs pasirinkimai savireguliuojančiai apsaugai. Jie gali būti karpomi iki reikalingo ilgio, turi galimybę jungtis tarpusavyje, o jų galia lygi išilgai viso ilgio. Pritaikant kabelį pagal vamzdžio išorę arba vidinį montavimą, būtina užtikrinti tinkamą izoliaciją ir teisingą kabelio padėtį. Optiheat kabeliai gali būti jungiamai prie paskirstymo dėžutės (EFPLP2 movos) arba tiesiai prie jungiamojo kabelio (EFPLP1 movos).

Vožtuvai, kolektoriai ir sistemos valdymas

Vandens grindų sistema turi kolektorių, kuris reguliuoja šilumos paskirstymą, prijungtas prie katilo. Diegiant kolektorių būtina atsižvelgti į rėmo montavimą, šilumos skirstymą ir galimą deguonies ar dulkių filtrų atskyrimą. Sistemą būtina išbandyti prieš betonavimą ar užpylimą, o galutiniam įrengimui svarbu laikytis elektros saugos taisyklių (EST, EET, EĮĮT).

Vaizdinė galerija

Video instrukcijos

Dažniausiai klausiami klausimai (DUK)

• Ar šildymo kabelis apsaugo vamzdžius nuo užšalimo? Taip, palaiko teigiamą temperatūrą vamzdyje ir apsaugo nuo užšalimo.
• Kokie kabeliai geriausi vandentiekio vamzdžiams? Savireguliuojantys kabeliai dažnai geriausias pasirinkimas dėl energijos taupymo ir automatinių funkcijų.
• Ar galima montuoti kabelį pačiam? Taip, tačiau būtina laikytis gamintojo instrukcijų, užtikrinti izoliaciją ir saugą.
• Kiek elektros sunaudoja šildymo kabelis? Tai priklauso nuo galios ir ilgio, tačiau savireguliuojantys kabeliai sunaudoja minimalų energijos kiekį, kai reikia palaikyti temperatūrą.

Prieš darbų pradžią - santrauka

Jei turite techninę galimybę įrengti vandens tiekimo sistemos šildymo kabelį, būtina ją naudoti bent užšalimo tikslais. Paslaugas siūlo specialistų įmonės, kurios teikia šilumos skaičiavimus, detalias sąmatas ir mokymus. Dažnai rekomenduojama įrengti apsaugą nuo užšalimo dar statybos proceso metu ir suprojektuoti sistemą iš anksto.

Papildomi techniniai duomenys apie šildymo kabelius

Tada reikia atsižvelgti į kabelio temperatūros nuostolius, vamzdžio išorinio skersmens, izoliacijos storį ir aplinkos temperatūrą. Pavyzdys: išorinis vamzdžio skersmuo 50 mm, izoliacijos 50 mm, temperatūrų skirtumas 30°C, nuostoliai apie 5,9 W/m. Tailorizavus koeficientą 1,4 gaunamas reikiamas galingumas ir kabelio ilgio poreikis.
