Šildomų grindų įrengimas suteikia ne tik malonų šilumos pojūtį, bet ir taupo energiją. Norint įsirengti šildomas grindis, svarbu žinoti apie skirtingas sistemas ir medžiagas. Elektrinės šildomos grindys naudoja elektros energiją šilumai generuoti. Įrengimas nereikalauja sudėtingų vamzdynų ar katilų, todėl gali būti paprastesnis ir pigesnis, ypač mažose patalpose. Vandens šildomos grindys naudoja šiltą vandenį, kuris cirkuliuoja per vamzdžius po grindimis. Įrengimas yra sudėtingesnis ir brangesnis, reikalaujantis profesionalių įgūdžių.
Projektuojant šildomas grindis, būtina sudaryti detalią šildymo plano schemą ir tiksliai apskaičiuoti energijos suvartojimą. Grindų šildymo planas prasideda tikslaus kambario matmenų nustatymu. Energijos suvartojimo skaičiavimas grindžiamas grindų paviršiaus plotu ir šilumos nuostoliais. Q - šilumos poreikis kv.m. Šildomų grindų įrengimas reikalauja tinkamo grindo paruošimo ir tinkamų izoliacinių medžiagų pasirinkimo.
Grindu paruošimas ir izoliacija
Prieš pradėdami įrengimo darbus, reikia užtikrinti, kad grindų paviršius būtų lygus ir švarus. Nešvarumus, dulkes ir šiukšles reikia pašalinti, kad būtų išvengta nelygumų. Grindo paviršius turėtų būti sausas. Vienas iš būdų tai užtikrinti - naudoti drėgmės matuoklį. Svarbu užtikrinti tinkamą grindų lygį. Naudojant vandens ar lazerio lygį, galima išvengti aukščio skirtumų, kurie gali neigiamai paveikti šildymo elementų klojimą. Izoliacinės medžiagos pasirinkimas yra labai svarbus šildomų grindų efektyvumui. Polistireno plokštės ar poliuretano putos yra populiariausi izoliaciniai sprendimai. Pasirenkant izoliacines medžiagas, svarbu atkreipti dėmesį į jų šilumos laidumo koeficientą. Kuo jis mažesnis, tuo geriau medžiaga izoliuoja. Tinkamo izoliacijos storio pasirinkimas yra kitas svarbus žingsnis. Paprastai rekomenduojamas izoliacijos storis yra nuo 30 iki 50 mm, tačiau tai gali skirtis priklausomai nuo objekto specifikos ir statybinių reikalavimų.
Klojimas: šilumos paskirstymo plėvelė ir šildymo elementai
Šildomų grindų įrengimo procesas reikalauja ypatingo tikslumo ir dėmesio detalėms, kad būtų užtikrinta efektyvi šilumos paskirstymo sistema. Pirmiausia yra klojama šilumos paskirstymo plėvelė. Ši plėvelė užtikrina, kad šiluma būtų tolygiai paskirstyta po visą grindų paviršių. Svarbu atkreipti dėmesį į plėvelės storį ir tipą, kad ji atitiktų grindų dangos reikalavimus. Klojant plėvelę, būtina laikytis gamintojo nurodymų dėl klojimo būdo ir plėvelės tarpusavio sujungimo, siekiant išvengti šilumos nuotėkio. Visas plėvelės paviršius turi būti kruopščiai patikrintas po klojimo, siekiant užtikrinti, kad nėra nei tarpų, nei raukšlių.
Po plėvelės klojimo ateina šildymo kabelių ar vamzdžių montavimas. Šildymo kabeliai ar vamzdžiai turi būti klojami pagal iš anksto parengtą planą, siekiant optimizuoti šilumos paskirstymą. Būtina atkreipti dėmesį į šildymo kabelių ar vamzdžių tarpusavio atstumus, kad būtų pasiekta optimali šilumos sklaida. Dažniausiai naudojami atstumai yra nuo 10 iki 30 centimetrų, priklausomai nuo sistemos tipo ir grindų ploto. Po kabelių ar vamzdžių montavimo reikia atlikti sisteminį patikrinimą, kad įsitikintume, jog nėra jokių nutekėjimų ar atsijungimų. Paskutinis žingsnis yra jungties ir valdymo sistemos įdiegimas. Tai apima termostato ir valdymo bloko prijungimą prie šildymo kabelių ar vamzdžių. Valdymo sistema turi užtikrinti tikslią ir patikimą šildymo kontrolę, leidžiant reguliuoti temperatūrą ir laiką pagal vartotojo poreikius. Po valdymo sistemos įdiegimo, būtina atlikti bandomąjį paleidimą, siekiant įsitikinti, kad sistema veikia tinkamai.
Grindų dangos ir jų tinkamumas šildomoms grindims
Šildomos grindys reikalauja tinkamos dangos, kad šiluma būtų perduodama efektyviai ir būtų malonu vaikščioti. Parketas ir laminatas yra populiarūs pasirinkimai dėl estetikos ir šilumos perdavimo. Laminatas yra sintetinė medžiaga, imituojanti medieną; jis yra patvarus ir atsparus įbrėžimams. Plytelės ir akmens masės grindys puikiai tinka šildomoms grindims dėl aukšto šilumos perdavimo koeficiento. Šios dangos yra patvarios ir lengvai valomos. Kiliminės dangos ir linoleumas yra rečiau naudojamos šildomoms grindims, tačiau gali būti geras pasirinkimas; linoleumas - ekologiška medžiaga, minkšta ir šilta.
Grindų danga šildomoms grindims turi atitikti tam tikras sąlygas: atsparumą šilumai ir drėgmei, gebėjimą greitai įšilti, bei tinkamą šilumos varžą. Natūralios medinės grindys šildomoms grindims yra populiarios dėl geros šilumos varžos; laminatas - dėl gero šilumos varžos ir plonumo; plytelės - dėl puikaus šilumos laidumo ir atsparumo temperatūros svyravimams. Taip pat svarbu, kad klijai ir glaistas būtų elastingi, atsparūs aukštai temperatūrai ir deformacijoms.
Klijuojant plyteles ant šildomų grindų
Prieš pradedant klijuoti plyteles, bent 24 valandas būtina įjungti šildomų grindų sistemą maksimaliai. Prieš darbus sistemą reikia išjungti ir palaukti kol grindys atvės. Visu galingumu šildomųjų grindų sistemą galima naudoti tik praėjus ne mažiau kaip 28 dienoms nuo darbų pabaigos. Klijai turi būti elastingi, pvz., K4, baltas K5 ar grindinis K3, atsižvelgiant į jų gebėjimą išlaikyti deformacijas ir aukštą temperatūrą. Taip pat svarbu naudoti atitinkamus siūlių užpildus (Flexfuge Universal arba Flexfuge Bodenspezial), kurie toleruoja temperatūrų svyravimus ir mechaninį poveikį.
Prieš klijuojant plyteles būtina gruntuoti paviršių ir užtikrinti tinkamą pagrindo išlygintumą. Pagrindas turi būti išlygintas, o paviršius - sausas ir išdžiuvęs. Jei šildomosios grindys yra vonioje ar kitose patalpose, kur gali būti vandens išsiliejimas, būtina hidroizoliacija (Flächendicht arba Flex-Dicht). Po to plytelių klijai tepami tiek ant pagrindo, tiek ant plytelės, užtikrinant 100% užpildymą ertmių ir gerą sujungimą su šildomomis grindimis. Taip pat būtina palaukti, kol klijai visiškai išdžius prieš įjungiant šildymą.
Vandens šildymo grindys: pagrindiniai principai
Vandens šildomos grindys naudoja šiltą vandenį, kuris cirkuliuoja per vamzdžius po grindimis. Įrengimas yra sudėtingesnis ir brangesnis, reikalaujantis profesionalių įgūdžių. Didžiausia į grindų vamzdyno kontūrą atitekančio vandens temperatūra gali būti apie 35-55 laipsnių C, o grindų paviršiaus temperatūra - iki 28 laipsnių C. Tai palyginti su radiatoriais: radiatoriams tiekiamo vandens temperatūra siekia 60-80 laipsnių C. Šiltas vanduo šildo grindų masę, kuri gerai akumuliuoja šilumą, todėl paviršius šyla vienodai. Vertikaliai šiluma kyla į viršų ir sušildo patalpos orą, bet šiluma šiek tiek vėsta, kai juda į viršų.
Yra ir sausasis grindų šildymas, kai vamzdeliai montuojami į specialias plokštes, o virš jų klijuojama grindų danga. Plokštės skleidžia šilumą į patalpas, suteikdamos didesnį šildymo tolygumą. Grindų šildymas yra žematemperatūris ir optimaliausia laikyti grindų paviršiaus temperatūrą apie 24 laipsnius C; esant didesniems šilumos nuostoliams gali būti naudojama iki 27-28 laipsnių C.
Projektavimas, skaičiavimai ir šilumos nuostoliai
Didelis dėmesys skaičiavimams: grindų šildymo projektas apima namo šilumos nuostolius, vamzdžių skersmenį ir žingsnį, šilumos paskirstymą kontūruose, grindų pagrindo šiluminę varžą, izoliaciją ir grindų dangą. EN 1264 ir EN 15377 standarto pagrindai taikomi planuojant. Patalpų tipas, norima oro temperatūra ir leistina grindų paviršiaus temperatūra yra įvertinami faktorių rinkinys. Pavyzdžiui, gyvenamųjų patalpų rekomenduojama oro temperatūra 20°C, leidžiama grindų paviršiaus temperatūra 29°C, o voniai - 24-33°C, priklausomai nuo zonos.
Kontūrų paskirstymas, vamzdžių skersmuo (d14-d20), atstumas (10-30 cm) ir maksimalus vandens temperatūros diapazonas (iki 50°C) yra parenkami pagal patalpų šilumos apkrovą ir šilumos šaltinį. Įrengiant grindų šildymą kartu su radiatoriais, būtina naudoti daliklius ir sandarų mazgų sprendimus, norint kruopščiai reguliuoti srautus. AFC (Automatic Flow Control) kolektorių technologija leidžia automatiškai subalansuoti srautą ir išvengti papildomos balansavimo armatūros poreikio, ypač renovuojamuose pastatuose su kelių šilumos šaltinių deriniu.
Taip pat svarbu numatyti šilumos šaltinio apribojimus (šilumos siurblys, kondensacinis dujinis katilas ir pan.). Maksimali vidutinė tiekiamo vandens temperatūra rekomenduojama iki 50°C. Dėl didelio grindų inertiškumo įšilimo ir ataušimo laiką reikia įrengti tikslų automatinį reguliavimą, ypač kai grįžtama po ilgesnėsPertraukos į namus. Reguliavimas gali būti nuotolinis, priklauso nuo įrangos.
Rekomenduojamos sienų ir pamatų izoliacijos
Pamato šiltinimas yra būtinas mažiausiai 60 cm gylyje. Rekomenduojame klijuoti 5 cm mėlyno sukietinto polistirolo, aplink jį naudojant hidroizoliaciją, o ant jo - armavimo tinklelį. Sienoms - izoliuojantys sprendimai išlaiko šilumos nuostolius. Izoliacijos storis virš grunto turi būti ne mažiau kaip 10 cm, o sluoksnius reikėtų klojti pervadinamai ir sujungti.
Grindų dangos pasirinkimo gairės
Medinės grindys, laminatas, plytelės ir akmens masės plytelės - visos šios dangos gali būti naudojamos šildomoms grindims, tačiau jų derinimas turi atitikti ilgaamžiškumo, šilumos laidumo ir elastingumo reikalavimus. Optimaliausia - keraminės ar akmens masės plytelės dėl jų didelio šilumos laidumo ir atsparumo temperatūros svyravimams. Plytelių klijai turi būti elastingi ir atsparūs aukštoms temperatūroms (pvz., K4, K5 arba K3 su C2/S1 charakteristikomis). Po plytelių klijavimo turi būti laikomasi ilgo technologinio laiko ir jokio įjungimo prieš išdžiūvus klijams.
Luboms arba kilimams, ateikiantiems su šildomomis grindimis, reikia atsižvelgti į šilumos varžą: didžiausia varža grindų dangai - 0,15 m2K/W. Plytelės, keramika ir akmens masės plytelės užtikrina greitą įšilimą ir ilgalaikį šilumos atidavimą. Dažnai kilimų nereikėtų naudoti, tačiau jei pasirenkama kiliminė danga, svarbu įsitikinti, kad kilimas nėra per storas ir neturi prastai praleisti šilumos.
Nepamirštinos praktinės gairės
- Prieš pradėdami klijuoti plyteles, patikrinkite ar grindų paviršius visiškai išdžiūjo ir yra kruopščiai išlygintas.
- Rankiniai darbo tempai turi būti atitinkami: klijai turi sukietėti prieš įjungiant šildymą, o temperatūrą reikia didinti palaipsniui.
- Geotekstilė grindų plokštėms suteikia papildomą apsaugą nuo grunto patekimo į viršutinius sluoksnius.
- Apsaugos plėvelės ir plastifikatoriai padeda išlaikyti šilumos paskirstymą ir ilgaamžiškumą.
Kokių klaidų vengti klijuojant plyteles ant šildomų grindų
- Nepaisyti elastingų klijų ir glaisto pasirinkimo.
- Per ankstyvas šildymo įjungimas.
- Netinkamas tarpo tarp plytelių ir netinkamas paviršiaus paruošimas.
- Nesudarant aiškaus išdėstymo plano šildymo kontūruose, dėl ko susidaro zonos su per dideliu ar per silpnu šildymu.

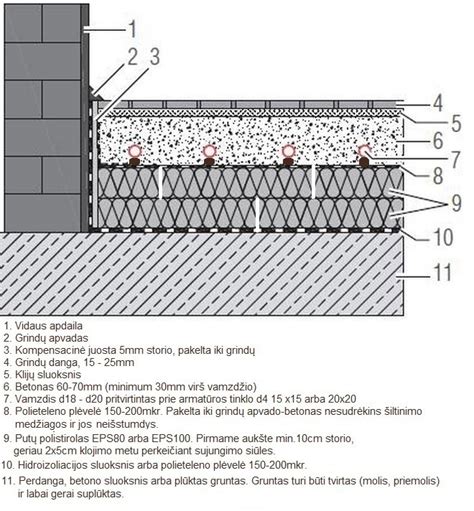

Įterptinės infografikos ir iliustracijos
Praktinės rekomendacijos dėl įrengimo etapų
1) Iš anksto paruoškite planą ir įrangos sąrašą, įskaitant izoliacijas, plėvelę, kabelius arba vamzdžius, termostatus ir kolektorius. 2) Užtikrinkite, kad pagrindas būtų lygus, sausas ir išlygintas. 3) Įrengdę plėvelę ir vamzdžius, atlikite hidraulinį testą. 4) Išlenkite šildymo paviršių plokštes ar betono sluoksnį, atsižvelgdami į konkrečią sistemą. 5) Įrengdami paviršines dangas, naudokite elastingus klijus ir plATUS siūlių užpildus, atsižvelgdami į temperatūros svyravimus. 6) Leiskite šildymo sistemai pilnai išdžiūti ir tik tada įjunkite šildymą, reguliuokite temperatūrą palaipsniui.
Išvada
Grindų šildymas - tai modernus ir efektyvus sprendimas, kuris gali pasiūlyti tolygų šildymą, energijos taupymą ir estetinį interjero pritaikymą. Svarbiausia yra tinkamai pasirinkti sistemą (elektrinę ar vandens šildymą), kruopščiai paruošti pagrindą, pasiruošti kokybiškoms dangoms ir klijams, bei laikytis aiškių projekto nuostatų ir technologijų pav Guard.
