Vis tiktai komfortiškai atrodo tik šildomos grindys, įrengimas jų nėra toks paprastas procesas. Tai ypatingai kvalifikuoto ir atsakingo paruošimo bei tinkamo visų komponentų sujungimo reikalaujantis darbas. Todėl, norint kokybiškai ir funkcionaliai veikiančios grindinio šildymo sistemos, pirmiausiai reikėtų kreiptis į šios srities profesionalus, kurie parengtų projektą šildomų grindų įrengimui. Projekte pateikiami kiekvienos patalpos šilumos nuostoliai, atsižvelgiant į langų kiekį, išdėstymą, patalpos dydį numatomas vamzdelių išdėstymas, skersmuo ir atstumai tarp jų.
Vandens šildymo vs. elektrinės sistemos: pagrindiniai pasirinkimai
Tarpusavyje palyginant šildymo tipus, vandens šildomos grindys pasižymi dideliu šilumos akumuliavimu ir tolygumu, tačiau jų įrengimas yra sudėtingesnis ir brangesnis. Šio tipo sistema naudoja šiltą vandenį, kuris cirkuliuoja per vamzdžius po grindimis, o betonas laiko šilumą ir išlygina paviršių. Elektrinės grindys yra paprastesnės montuoti, jų įrengimas dažnai trumpesnis ir pigesnis, o šilumą galima reguliuoti be didelių investicijų į vamzdynų sistemą. Elektrinis variantas gali būti kilimėliai, plėvelės ar tinkleliai, dažnai montuojami tiesiai po danga.
Grindų pagrindo paruošimas ir OSB plokščių vaidmuo
OSB plokštės ir fanera dažnai naudojamos kaip pagrindas suderinti aukščių skirtumus arba ruošti grindų liejimui. OSB plokštė ir fanera nėra skirti hidroizoliacijai; jų naudojimas ant drėgno pagrindo gali sukelti drėgmės problemas. Todėl prieš klojant OSB plokštes būtina užtikrinti džiovą pagrindą ir atitinkamą hidroizoliaciją. Pagrindas turi būti sausas ir lygus; jei įmanoma, patrumpinti riziką susidaryti nelygumams galima naudojant specialų hidroizoliacinį gruntą ir dviejų sluoksnių šiluminę izoliaciją.
Klojant grindis ant medžio juodgrindžių dažnai rekomenduojama naudoti drėgmei atsparią OSB plokštę arba fanerą. OSB plokštė turi būti pakankamo storio, kad atlaikytų apkrovas be deformacijų, o jos tarpai ir sujungimai turi būti sukonstruoti taip, kad veiktų stabiliai. Klojant, tarp plokščių paliekami 3 mm tarpeliai, už kuriuos bus uždėta grindų danga ar šilumos plėtiniai.
Šildymo kontūro projektavimas ir skaičiavimai
Grindų šildymo projektas yra būtinas norint tiksliai apskaičiuoti energijos poreikį, vamzdžių skersmenis, žingsnį ir vietas, kuriose reikia didesnio atstumo prie langų „šilumos tiltelių“. Projektas apima namo šilumos nuostolių įvertinimą, grindų dangos šiluminės varžos įvertinimą, bei kontūrų srauto paskirstymą. Projekto tikslas - užtikrinti tolygų šilumos pasiskirstymą ir efektyvų energijos naudojimą. Pasirinktas vamzdžio skersmuo (d14, d16, d17, d20) priklauso nuo patalpų dydžio ir šiluminio apkrovimo; žingsnis tarp vamzdelių svyruoja nuo 10 iki 30 cm, priklausomai nuo grindų dangos ir šilumos poreikio.
Vandens šildomų kontūrų efektyvumas priklauso nuo kontūro temperatūrų skirtumo, būtina įrengti reguliuojamus balansavimo kolektorius ir, kai reikia, koreguoti srautus balansavimo vožtuvais. Temperatūrines siūles rekomenduojama įrengti didesniems plotams (>40 kv.m, ilgiems kraštams >8 m ar santykiui 2:1). Didelio ploto langai ir šilumos tiltelių rizikos reikalauja tankesnio vamzdžių išdėstymo arti langų.
Kokios medžiagos ir sprendimai tvirtinimui?
Thermo plokštės ir specialūs paklotai gali pagerinti šilumos pasiskirstymą ir sumažinti papildomą armatūros poreikį. Thermo plokštės gali būti montuojamos tiesiai ant sutankinto grunto arba ant polistireninio putplasčio pakloto, o jų konuso forma užtikrina vamzdelių tvirtinimą be papildomo tvirtinimo. Montavimas ant plokščių žymiai greitesnis nei tradicinis betono sluoksnis, o plokščių tarpai užsegami užrakinamais konstrukcijomis. Šis sprendimas gali sumažinti darbo laiką ir pagerinti komfortą, kai grindys šildomos sausuoju būdu.
Elektrinių grindų šildymo įrengimo principas
Elektrinės grindys naudoja kilimėlius arba plėveles (su tinkleliu ar plėvele). Prieš klojant, svarbu užtikrinti, kad pagrindas būtų sausas ir lygus, kad kilimėlis tiksliai priliptų. Reikia grunto arba hidroizoliacinio sluoksnio, ypač drėgnesnėse patalpose. Dažnai įrengiama su termosistemomis ir davikliais, kurie gali būti valdomi nuotoliniu būdu per išmaniąsias platformas. Reguliatorių funkcijos priklauso nuo biudžeto: paprasti termostatai įjungia/išjungia kilimėlius, o modernesni modeliai palaiko paros/ savaitės režimus arba turi nuotolinį valdymą.
Montavimo procesas: nuo pagrindo iki dangos
Montavimo procesas prasideda nuo kruopštaus grindų paruošimo: paviršius turi būti lygus, sausas ir švarus, o dulkės - visiškai pašalintos. Prieš pradedant klojimą būtina įvertinti ir užtikrinti teisingą lygį, kad išvengtume aukščio iškraipymų. Po to įrengiama hidroizoliacija ir dviem sluoksniais šilumos izoliacija. Tada klojami vamzdeliai arba šilumos plokštės, priklausomai nuo pasirinktos sistemos. Betoninio sluoksnio atveju, grindų sistemą reikia užbetonuoti su tinkamais sluoksniais ir užbaigti laikantis technologijos reikalavimų; sausojo montavimo variantas užtikrina greitesnį rezultatą ir gana tvirtą konstrukciją.
Jei sandara yra vandens šildoma, būtina užtikrinti tinkamą betono sluoksnio storį virš vamzdžių - nuo 30 mm iki 70 mm, o optimalus - 45 mm; temperatūrines siūles įrengti 40 kv.m plotuose su atitinkamais išsikėlimais. Maksimali vidutinė vandens temperatūra paprastai ribojama iki 50 laipsnių C. Dėl didelio grindų inertiškumo įrengimo laikai yra ilgesni, todėl būtina įrengti tikslų automatinį reguliavimą ir pritaikyti šildymą pagal gyventojų buvimo laiką.
Kokie duomenys reikalingi grindų šildymo projektui parengti? Tai panašu į bet kurios šildymo sistemos projektavimą: pastato vieta ir orientacija, sienų, langų ir stogo konstrukcijų charakteristikos, matmenys, fasadai, vandentiekis, kanalizacija, planuojamas šilumos šaltinis ir kuro rūšis, patalpų vėdinimas, grindų danga ir norima oro temperatūra kiekvienoje patalpoje. Pagal EN 1264 ir EN 15377 pateikiami grindų šildymo planavimo pagrindai: patalpos tipas, oro temperatūra, leistinų grindų paviršiaus temperatūrų ribos ir grindų šildymo galia W/kv.m.
MVQ: praktiniai patarimai montavimui
Naudojant OSB plokštes vienu sluoksniu, būtina rinktis 22,0 mm storio OSB plokštes, klojant jas ant trijų ar daugiau atramų, su tarpeliais tarp plokščių ir jų sujungimų. Juodgrindės turi būti paliekamos 3 mm tarpeliai, o plokščių galų ir siūlių jungtys turi būti išbaigtos. Kietoji grindų danga turi būti klijuojama, kai reikia, ar privaloma užtikrinti tvirtinimą su dygiais ir klijais. Kai kuriais atvejais, ant OSB plokščių rekomenduojama kloti izoliaciją, o virš jų - šilumos plokštes. Reikėtų atsižvelgti į tai, ar OSB plokštės tinka hidroizoliacijai, ir užtikrinti, kad pagrindas būtų stabilus ir sausas iki įrengimo pabaigos.
Baigtinė grindų danga (kilimai, plytelės, parketas) turi būti parenkama atsakingai atsižvelgiant į šilumos laidumą. Danga neturėtų būti itin atspari šilumai; kai kurios dangos turi didelę šilumos varžą, todėl gali sumažinti šildymo efektyvumą. Pavyzdžiui, kiliminės dangos šilumos varža įprastai svyruoja apie 0,07-0,15 m2K/W, o įvairių medienos dangų savybės gali būti itin skirtingos.
Tarpiniai įsigijimai ir įrengimų pavyzdžiai

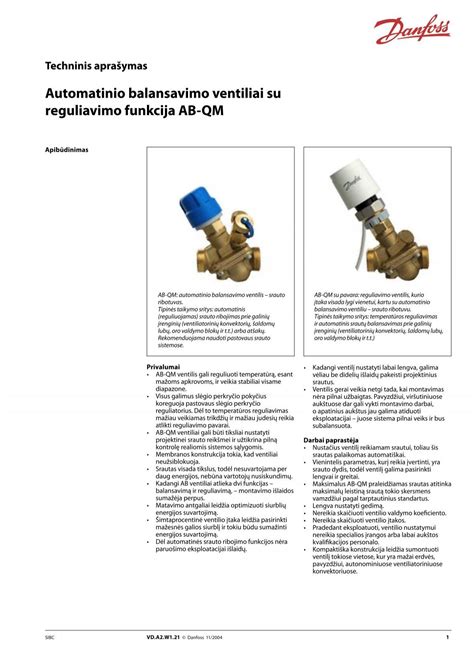

Daugelis projektų naudoja AFC reguliavimo vožtuvus (Automatic Flow Control) ir kolektorius dėl tikslios srauto reguliacijos, kuri palengvina renovacinius projektus, kai pastate yra keli šildymo šaltiniai. AFC vožtuvai automatiškai subalansuoja srautus, sumažina balansavimo darbų kaštus ir palengvina montavimą. Taip pat svarbu įrengti oro ir nešvarumų atskirtuvus ar separatorius, saugančius visą sistemą nuo oro, mikroburbuliukų ir kitų teršalų. Pasirinkimo pavyzdžiai: Zeparo ZUV/ZUM separatoriai, IMI Hydronic Engineering kolektoriai, vožtuvai ir kt.
Praktinis pavyzdys
Pavyzdys: nuosavame name įrengtas grindinis šildymas infraraudoniųjų spindulių plėvele, 54 kv. m. ploto, trijų kontūrų sistema. Darbus atlikome per vieną darbo dieną; šildymo plėvelė buvo montuota ant OSB plokščių, o baldų vietose plėvelė nebuvo įrengiama. Tėra pasirinkta išmani valdymo sistema, leidžianti programuoti šildymą pagal šeimos buvimo laiką ir valdyti per išmanų telefoną. Vietos išklotos pagal poreikį, todėl plėvelė nebuvo įrengta po didesniais baldais. Išlaidos pateikiamos per internetinę parduotuvę kartu su termostatais, laidais, lipnia juosta ir kitomis priemonėmis.
Papildomi nuoseklūs patarimai
Rinkdamiesi grindų dangą svarbu atsižvelgti į šilumos varžą; didesnė varža - mažesnis šilumos pralaidumas. Optimalu yra pasirinkti keramines plyteles, laminatus arba parketą ir lengvai laidžias dangas, kurios užtikrina tolygų šilumos paskirstymą. Taip pat reikėtų nepamiršti izoliacijos storio: 100 mm vykdomai izoliacijai po gruntu, 30 mm virš šildomų patalpų, 150 mm virš atvirų erdvių. Įrengimo metu būtina laikytis gamintojo rekomendacijų ir naudoti tinkamus vamzdžių skersmenis bei atstumus, atsižvelgiant į patalpos dydį ir šiluminį poreikį.
Taip pat svarbu žinoti, kad šilumos pasiskirstymas grindų šildyme priklauso nuo grindų aukštų, o didelis namų sandarumas mažina šilumos nuostolius, todėl būtinas tinkamas sienų, langų ir stogo sandarinimas.
