Dar projektuodami pasirinkome pagamintų gelžbetoninių perdangos plokščių variantą. Kitos alternatyvos (monolitas, Teriva tipo perdangos) buvo greitai atmestos dėl klaidų tikimybės dirbant objekte ir betono stingimo laiko. Mūsų projekte numatytos tokios plokštės, iš kurių trys yra su išpjovomis ir dvi yra stiprintos. Stiprintų plokščių aukštis yra ne 20 cm, bet 26,5 cm. Perdangas užsakinėjome dar sezono pradžioje, t.y. kovo pradžioje.
Įdomu tai, kad tik dvi gamyklos Lietuvoje gali pagaminti plokštes su įpjovomis - tai Markučiai ir Ukmergės gelžbetonis. Liko vienintelis tiekėjas - Markučiai. Kadangi kelios plokštės yra ilgos ir sunkios (po 2,88 tonos) bei privažiavimo atstumas ribotas, pigiausi kranai nebūtų tikę. Teko pasidomėti kranų ypatybėmis ir paaiškėjo, kad man reikalingas mažiausiai 25 tonų kranas. Tokių kranų pasiūla mažesnė ir atitinkamai didesnės kainos.

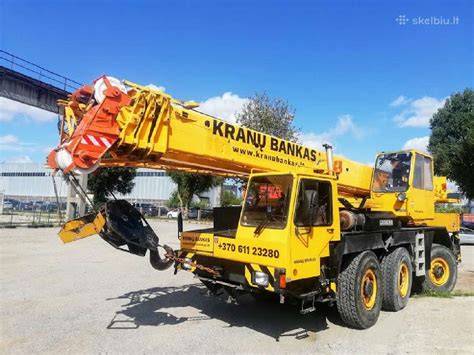

Visai atsitiktinai prie darbo dirbo kranistas su KRUPP 25 tonų kranu - su juo sutarėm geriausias kainas, t.y. 100 Lt/valanda ir minimaliai užsakomos 3 valandos. Nėra jokių atvažiavimo ar kilometrų mokesčio. Be to, jo kranas yra 4x4 ir be problemų įveikė mūsų sklypo pažliugusį pavasario keliuką. Plokštes spėjo sumontuoti per 3 valandas. Po to kraną kviečiausi dar kartą, kad užkeltų visus likusius blokelius - pavyko sutarti už 250 Lt, bet ten ir buvo maks.
Šioje nuotraukoje matoma vidurinė plokštė yra 265 mm aukščio. Visos perdangos plokštės atvyko su jau pragręžtomis skylėmis vandeniui išbėgti. Iškraukite perdangos plokščių pakuotę zonoje, kur galėsite be problemų išpakuoti perdangos plokštes, pasiruošti montavimui. Po perdangos plokštėmis padėkite tinkamo storio tašus. Prieš padedant perdangos plokštes ant medinių tašų patieskite mikštą medžiagą, pavyzdžiui putų polistirolą.
Pasukite pirmą perdangos plokštę į padėtį patogią montavimui. Su kėlimo griebtuvu kelkite perdangos plokštę už jos geometrinio vidurio. Keldami perdangos plokštę įsitikinkite, kad ji stabilioje horizontalioje padėtyje, ir, esant būtinumui, paslinkite. Kelkite perdangos plokštę į montavimo vietą. Sekančias perdangos plokštes guldykite glaudžiai vieną prie kitos. Montuodami stebėkite, kad perdangos plokštės būtų sudėtos tinkama puse. Formuoti angas perdangoje optimaliausia būtų naudojant trumpesnes perdangų plokštes, kurios tvirtinasi prie šalia esančių perdangos plokščių rygelio pagalba. Pirmiausia sumontuokite perdangos plokštės iš abiejų pusių nuo planuojamos angos, palikdami tarp jų tarpą lygu rygelio pločiui. Dabar trumpą perdangos plokštę padėkite tarp jau sumontuotų perdangos plokščių.
Statant namą, ne viskas matuojama grožiu ar interjero idėjomis. Tikrasis tvirtumo pagrindas slypi ten, ko net nematome - perdangos plokštėse. Šiuolaikinės kiaurymėtosios perdangos plokštės leidžia pasiekti išskirtinį tikslumą ir patikimumą net sudėtingiausiuose projektuose. Bendrovė Kauno Gelžbetonis, turinti dešimtmečius patirties, gamina plokštes tiek gyvenamiesiems tiek pramoniniams pastatams, naudodama moderniausią Lietuvoje nepertraukiamo formavimo technologiją. Perdangos plokštės - tai vienas iš tų elementų, apie kuriuos dažnai susimąstome tik tada, kai prasideda statybos.
Tačiau būtent nuo jų priklauso viso pastato stabilumas ir ilgaamžiškumas. Tai įtemptai armuotos gelžbetonio konstrukcijos, pasižyminčios ypatingu atsparumu apkrovoms, drėgmei ir ugniai. Be to, šios plokštės projektuojamos pagal individualius užsakymus: pasirenkamas aukštis (nuo KCS20 iki KCS40), ilgis ir net angos vietos. Perdangos plokščių montavimas - vienas svarbiausių statybų etapų.
Kruopštus montavimas: nuo paruošimo iki sandūrų
- Viskas prasideda nuo kruopštaus pagrindo paruošimo. Atraminės sienos turi būti idealiai lygios, o jų viršus - išvalytas nuo bet kokių nuolaužų ar skiedinio likučių. Profesionalų patarimas: prieš montavimą verta patikrinti plokščių geometriją ir matmenis.
- Čia į sceną žengia kranas. Kiekviena plokštė pakeliama specialiais kėlimo taškais, o darbininkai ją tiksliai pastato ant atramų. Reikia palikti minimalias siūles tarp plokščių - jos būtinos konstrukcijai “kvėpuoti”.
- Užpildytos siūlės - tarsi klijai, sujungiantys visą konstrukciją į vieną visumą. Betono mišinys čia turi būti kruopščiai paskirstytas ir sutankintas, kad neliktų ertmių.
- Baigus darbus, būtina atlikti geodezinį matavimą ir vizualinę apžiūrą - ar visos plokštės lygios, ar siūlės sandarios.
Perdangos plokštės - tvirtos, bet ir labai “kaprizingos” montavimui. Viena dažniausių klaidų - nelygios atramos. Jei sienos ar sijos nėra viename lygyje, plokštė gali įtrūkti dar prieš užbaigiant montavimą. Kita - per mažos siūlės arba jų kai jų visai nėra. Trečias “klasikinis” trūkumas - netinkamas siūlių užpildymas. Tam ,kad to išvengtumėte, verta rinktis patyrusius rangovus ir kokybiškas kiaurymėtąsias perdangos plokštes. Nors perdangos plokštės dažnai lieka paslėptos po grindimis ar lubomis, jų reikšmė statybose - milžiniška. Kiekvienas, kas stato, žino - kokybiškas pagrindas yra raktas į ramybę.
Įtemptojo gelžbetonio plokštės: savybės ir montavimo nuance
Šiame skyriuje - apie kiaurymėtosios įtemptojo gelžbetonio plokštės montavimą ir jų įdėjimą į sienas. Kiaurymėtosios įtemptojo gelžbetonio plokštės dengia dideles angas, turi įtemptą plieno lyną siūlų zonose, o jų plotis 1200 mm. Plokštės gaminamos iš C 45/55 arba C 50/60 betono ir armuojamos įtemptais plieniniais lynais. Angos gali būti formuojamos pagal užsakovo brėžinius, jų skaičius ir dydis yra planuojami projekte.
Įtemptojo gelžbetonio plokštės pasižymi geromis garsą izoliuojančiomis savybėmis. Nominalus plokštės plotis - 1200 mm, bet ji gali būti pjaustoma į siauresnes juostas. Plokščių atramos gali būti į gelžbetonines sijas arba sienas, priklausomai nuo formos ir projekto. Atraminio ilgio normos - ne mažesnis kaip 70 mm, o sienų atremimo zona turi būti ne mažesnė kaip 100 mm (kai plokštės remiasi į sieną).
Sandūros ir tarpai tarp plokščių turi būti užpildyti betonu, o į kiaurymes įstatomi specialūs armatūros strypai, siekiant didinti sandūrų patikimumą. Išilginės siūlės užpildomos bearmavimo, o gnybtai ir ryšiai įjungiami atsižvelgiant į lenkimų apkrovas. Montuojant žiemą, būtina užšalimo laikotarpius laikyti plokštes šildytas ar dengtas, kad būtų užtikrintas kokybiškas betonavimas.
Horizontaliųjų sandūrų ir angų formavimas
- Horizontaliųjų sandūrų paskirtis - perduoti vertikaliąsias apkrovas. Rekomenduojamas jų storis - 15-20 mm.
- Angos plokštėse gali būti iki 400 mm pločio. Angos ilgis priklauso nuo vietos plokštyje. Mažos angos formuojamos plokštės išilginių kiaurymių centre. Vienoje plokštėje gali būti iki trijų angų. Angos formuojamos gamybos metais.
- Stogo, perdengimų ir plokščių siūlių sandarinimas: būtina užtikrinti nuolatinį betoną ir užpildus.
Poveikis stogų statybai ir įtemptojo gelžbetonio plokštės vaidmuo

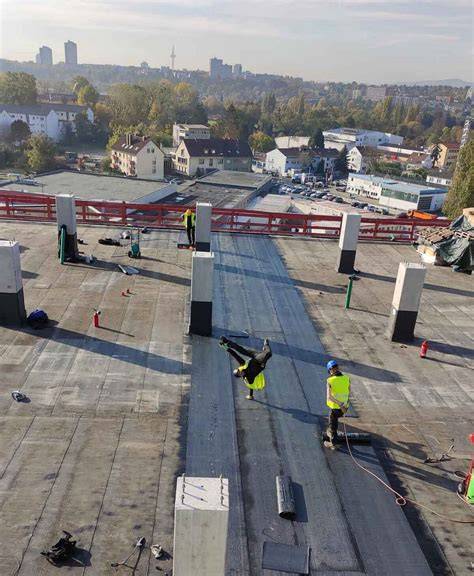

Stogai turi būti suprojektuoti, pastatyti ir naudojami taip, kad atitiktų esminius statinio reikalavimus: priešgaisrinė sauga, atsparumas oro sąlygoms, stogo hidroizoliacija ir toliau. Reikalavimai plokščiųjų stogų hidroizoliacijos, garų izoliacijos ir sandūrų atžvilgiu yra griežti ir detalūs, įskaitant deformacinių siūlių įrengimą, nutolimus nuo sienų ir parapetų, bei vėdinimo kaminėlių įrengimą.
Kiaurymėtosios įtemptojo gelžbetonio plokštės yra plačiai naudojamos tiek gyvenamuosiuose, tiek pramoniniuose pastatuose, kur reikia didelio atitvarinės konstrukcijos tvirtumo ir tikslumo. Šios plokštės turi puikų atsparumą apkrovoms, gerą akustinį įsisavinimą ir gali būti suformuotos pagal individualius klientų brėžinius. Plokščių gamybai naudojamos aukštos kokybės cemento markės ir sertifikuoti įtempimo lynai, užtikrinant ilgalaikį patikimumą.
Įtempimo plokščių įvairovė ir palyginimas
Šiuolaikinėje statyboje naudojami įvairūs perdangos tipai: gelžbetoninės įtemptos plokštės, monolitinės perdangos, bei medinės ar tradicinės perdangos. Daugelyje projektų perteikiami skirtingi sprendimai priklausomai nuo pastato pobūdžio: gyvenamieji namai dažnai naudoja perdangos plokštes dėl greito montavimo ir ekonomiškumo, o monolitinės perdangos dažnai užima daugiau laiko ir biudžeto. Dėl to pasirinkimas dažnai krypsta į plokščių sprendimus.
Rekomenduojama atkreipti dėmesį į senų plokščių keitimą naujomis - jos turi būti naujos serijos, turi atitikti saugaus montavimo reikalavimus. Dėvėtos perdangos plokštės gali kelti didelę riziką dėl galimų mikro įtrūkimų ar netenkamų matmenų. UAB „Aruodas“ siūlo naujas perdangos plokštes ir sprendimus, įskaitant sąramas langų ir durų angoms, bei nestandartinius sprendimus išlaidų optimizavimui.
Montažo priemonės, žieminiai patarimai ir kokybės užtikrinimas
- Prieš montavimą patikrinkite atraminio paviršiaus lygumą, naudokite išlygėjimo plokšteles, kad sukurtumėte vienodą atremimo pagrindą.
- Projektas nurodo konkrečius įtraukimo mazgus ir ryšių vietas plokštėse - šios vietos turi būti tiksliai įrengtos, užpildytos ir sutankintos.
- Prireikus naudoja siūlių užpildą su silikoniniu arba akriliniu hermetiku, o latentines siūles papildomai užpildo montavimo putomis, ypač kai tarpai didesni nei 5 mm.
- Žiemą būtina užtikrinti šildymo priemones, kad betonavimas vyktų kokybiškai - plokščių užpildai turi būti tvirti ir laikytis esant šalčiui.
Dalys apie Bauroc perdangų plokštes ir kiaurymėtąsias plokštės

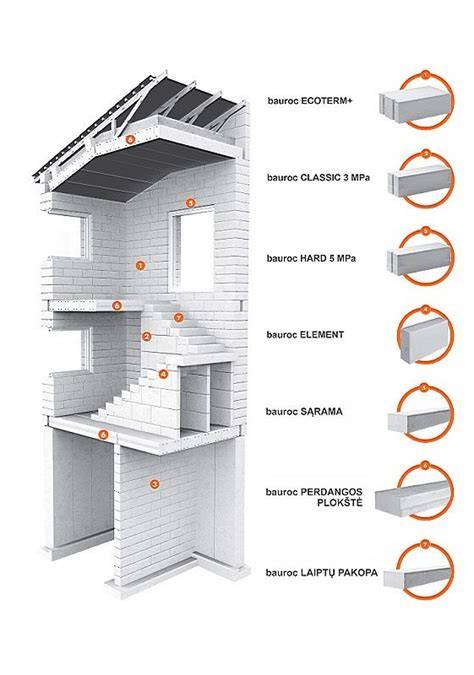

Nors straipsnyje daug dėmesio skiriama gelžbetonio plokštėms, verta paminėti Bauroc perdangas - su akytojo betono konstrukcija, atitinkančia EVS-EN 12602:2008 standartą. Perdangos laikomoji galia siekia apie 4 kN/m². Šios plokštės gali būti montuojamos kampu, gulščiai arba kaip laikomoji kaustymo konstrukcija stogo projektams. Taip pat - plokščių sujungimo mazgai yra paprasti, be šalčio tiltelinių sprendimų.
Kiaurymėtosios įtemptojo gelžbetonio plokštės - plačiai naudojamos pramoniniuose, administraciniuose ir komerciniuose pastatuose, taip pat švietimo įstaigose ir gyvenamuosiuose projektuose. Gamyba vykdoma pagal užsakovo brėžinius. Standartinė pločio plokštė - 1200 mm, su galimybe išilengti į plonesnes juostas. Plokščių standumas įgaunamas per specialias sistemas ir armavimą.
Turinio santrauka ir praktiniai patarimai
- Plokščių montavimo seka turėtų būti laikomasi tiksliai: nuo paruošimo, kėlimo, padėties tikslinimo iki sandūrose užpildymo.
- Atkreipkite dėmesį į tarpus tarp plokščių, į kuriuos įstatomi armatūros strypai, siekiant padidinti sandūros patikimumą.
- Kontroliuokite plokščių išlinkimus ir, esant reikalui, naudokite reguliuojamus statramsčius ar suveržimo įrenginius.
- Diegimo metu laikykitės žieminių patarimų: plokščių valymas nuo sniego, šildymo zonų uždengimas, kad darbas vyktų kokybiškai.
