Sandwich plokštės iš PIR putos su cinko plieno skarda yra skirtos išorinėms ir vidinėms pertvaroms karkasiniuose pastatuose. Jas galima montuoti tiek vertikalioje, tiek horizontalioje padėtyje, o jų storis pasiekiamas iki 120 mm. Plokščių paviršius dengtas organiniu poliesterio laku, o užpildas - standži PIR putos tankio 40 kg/m³ (+/- 2%). Šilumos laidumo koeficientas λ = 0,019 W/m·K (120 mm storis). Standartinis plokštės plotis yra 1000 mm arba 1140 mm, o ilgis - nuo 2 m iki 12 m; specialiu užsakymu galima ilgį pritaikyti iki 16,5 m.
Plokščių sandūrose užtikrinama vandens ir oro sandarumas naudojant poliuretano tarpinę (PUS). Spalvos ir skardos storis priklauso nuo plokštės lipdžio ir storio. Išorinės plokštės plokštė gali būti 0,5/0,5 mm arba 0,5/0,4 mm, o didesniems storisams gali būti profiliuotos skardos dizainas (L, M, F). Galimi specialūs užsakymai ir 0,6-0,7 mm storio skardos variantai.
Techniniai parametrai ir charakteristikos
Pagal pateiktą techninę informaciją, PIR plokščių charakteristikos apima:
- Storis (mm): 40, 50, 60, 80, 100, 120;
- Svoris (kg/m²): 6, 8, 10, 11, 12, 13,4 (priklausomai nuo storio);
- Naudingas plotis (mm): 1000 / 1140;
- Maksimalus ilgis (m): 16,5;
- Skardos dizainas: plokštės turi profiliuotą skardą, sujungimų dvigubas užraktas;
- Ugnies atsparumas: B-s2, d0 - NROB; atsparumas ugniui pagal EN ISO standartus;
- Šilumos laidumo koeficientas λD (W/m·K): 0,22 (storis 40 mm), 0,23 (storis 60 mm);
- Akustinės savybės: atitinka EN ISO 10140-3 ir EN ISO 354 (rezultatai priklauso nuo storio);
- Vandens garso laidumas: nelaidus (drėgnoje aplinkoje);
- Korozijos atsparumas: EN ISO 12944-2 kategorijos C1-C3;
- Šilumos perdavimo koeficientas (Uc): apie 0,46 W/m²K atitinkamam paviršiui;
- Oras ir vandens garų pralaidumas: matuojamas pagal standartus - nulaidūs matmenys;
- Temperatūros atsparumas ir mechaninės savybės (tempimo, spaudimo moduliai): atitinka specifikacijas.
Medžiaga ir išskirtiniai sprendimai

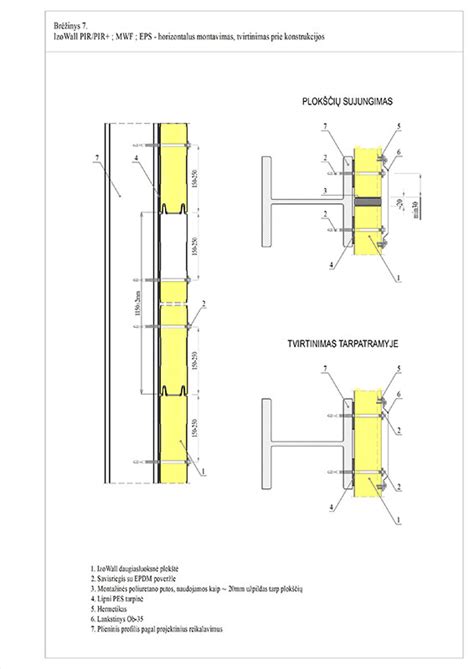

Profiluotos skardos dizainas suteikia sienoms patrauklų išvaizdą, o dvigubas užraktas tarp plokščių užtikrina padidintą atsparumą ugniai. Gamybos metu įterpta poliuretano tarpinė (PUS) garantuoja aukštą šilumos izoliacijos lygį. Aliuminio folija apsaugo PIR užpildą nuo vandens garų patekimo. Plokščių montavimo sistema supaprastina diegimą ir pagerina izoliacijos efektyvumą.
Montavimas ir taikymas
Sandwich plokštės standartiniu tvirtinimu tinka naudoti tiek išorinių sienų, tiek vidaus pertvarų konteksuose. Jas galima montuoti tiek vertikaliai, tiek horizontaliai. Ilgis standartiniu atveju siekia 2-12 m, o pagal užsakymą galima pagaminti trumpesnius nei 2 m ar ilgesnius nei 12 m plokščių gabalus, maksimalus ilgio apribojimas - 16,5 m. Prie siūlių naudojama PUS tarpinė užtikrina sandarumo ir izoliacijos koeficientus, o aliuminio folija apsaugo užpildą nuo garų prasiskverbimo.
Naudojamos spalvos ir plokščių spalvų grupės
Spalvų pasirinkimas priklauso nuo plokštės storio ir pločio. Lentelėse pateikiama galimybė pasirinkti spalvas iš skirtingų grupių, kurios užtikrina tiek estetinių, tiek techninių parametrų atitikimą. Standartinės spalvos ir specialūs užsakymai leidžia suderinti dizainą su architektūriniu sprendimu.
Specifikacijos dėl fizinių duomenų
Techniniai duomenys apima:
- Storis: diapazonas nuo 40 mm iki 120 mm;
- Šilumos laidumas: λD nuo 0,22-0,23 W/m·K;
- Bendras plotis: 1020 mm arba 1160 mm (priklausomai nuo storio ir profiliavimo);
- Naudingas plotis: 1000 mm arba 1140 mm;
- Maksimalus ilgis: 16,5 m;
- Gamybos metu įterpta PUS; baltos ar sidabrinės spalvos plokštės su įvairiais paviršiais (poliesteris, alucinkas, HPS200, PU ir kt.);
- Galimi skirtingi paviršiai ir apdailos sprendimai - blizgūs/matiniai, poliuretano užpildas, tarpinės ir montavimo elementai.
Taikymo galimybės ir privalumai
Šios plokštės yra tinkamos konstrukcijoms, kurioms būtina geras šilumos izoliacijos lygis ir atsparumas korozijai, taip pat komfortiški akustiniai rodikliai. PIR plokščių atsparumas ugniai ir lengvas montavimas suteikia pranašumų karkasinėms konstrukcijoms. Galimų ilgių ir pločių pasirinkimas leidžia lengvai derinti su projektuojamų pastatų matmenimis ir dizainu.
Modulinių namų gamyba - Modulinis namas iš PIR Sandwich plokščių
Tabelių pavyzdžiai (santrauka)
| Storis (mm) | Svoris (kg/m²) | Naudingas plotis (mm) | Maksimalus ilgis (m) |
|---|---|---|---|
| 40 | 10 | 1000 / 1140 | 16,5 |
| 60 | 11 | 1000 / 1140 | 16,5 |
| 120 | 13,4 | 1000 / 1140 | 16,5 |
galimos spalvų grupės ir paviršiai toliau detalizuoti priklausomai nuo užsakymo; paviršiai gali būti poliesteriniai blizgūs/matiniai arba PU / PURLAK / PURMAT tipo užpildai su skirtingomis spalvų nuostatomis.
