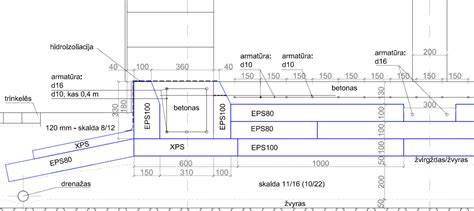

Pavyzdžiai kairėje - gyvas plokštuminio pamato ir šalčio pleišto grunte ilistravimas, o žemiau esantis paveikslas iliustruoja pamato konstrukciją. Esminis dalykas - plokštuminis pamatas nėra stebuklinga technologija, o seniai žinomas, įrodymais pagrįstas sprendimas, kuris Lietuvoje dažnai vadinamas „ištisiniu pamatu“ arba „plokštuminiais pamatais“. Straipsnyje išryškinsime plokštuminio pamato esmę, taikymo sritis bei pagrindines dizaino ir hidroizoliacijos nuostatas.
Plokštuminio pamato pagrindas ir veikimo principas
Plokštuminis pamatas dirba kaip vientisa konstrukcija, kuri vienu metu tarnauja kaip pamatas ir pirmojo aukšto grindys. Palyginimas paprastas: žmogus su plataus ploto slides ant sniego - tai plokštuminio pamato atitikmuo; žmogus eidamas su batu per ledą - polinius pamatus primenančios apkrovos. Plokštuminis pamatas turi būti apšiltintas iš visų pusių: viršuje, šonuose ir net po pamato apačia, nes šiuo metu egzistuoja šiltinimo medžiagos, skirtos didelėms apkrovoms.
Skirtumas tarp plokštuminio pamato ir tradicinių - vienu metu formuojama pamatų ir grindų konstrukcija, todėl būtina įvertinti įvadų ar techninių kanalų skaičių pamate. Monolitinį užliejimą reikia suplanuoti taip, kad nereikėtų radikaliai keisti konstrukcijos po jau atliktų darbų.
Kada rekomenduojama naudoti plokštuminį pamato sprendimą
Plokštuminis pamatas skirtas silpniems gruntams arba laikantiesiems kolonoms tenkančias dideles apkrovas. Tyrimų metu nustatyta, kad gruntas gali būti labai sluoksniuotas ir tik 6 metruose randamas tvirtas gruntas, todėl buvo svarstomos alternatyvos - gilieji pamatai arba plokštuminiai pamatai. Šie pamatai ypač tinkami pasyviems namams, kai prioritetas - šalčio tilteliai ir konstrukcijų šilumos efektyvumas.
Įrengimo brėžiniai, šilimas ir medžiagos
Visa plokštuminio pamato „pagalvė“ dažnai siekia 30-45 cm EPS putų polistireno - po nešančiomis sienomis, o po grindimis papildomi šilumos sluoksniai gali siekti apie 45 cm, kurią sudaro šiltinimas. Į šias zonas įeina ir papildomas išlyginamasis sluoksnis apie 5 cm. Plokštuminis pamatas įrengiamas taip, kad būtų užtikrintas šiltinimo vientisumas ir užtikrinta hidroizoliacija.“
Brėžinių tikslumas - svarbus: reikia parengti konstrukcinius pamato planus, į kuriuos įtraukiami pamatą sudarančių sluoksnių storis, šilumos izoliacijos sluoksniai bei vėlesni įdėjimai. Pamato sveikatai svarbu, kad visa gelžbetonio konstrukcija būtų izoliuojama polistireniniu putplasčiu (EPS).
Hidroizoliacija ir vandens apsauga
Hidroizoliacija yra vienas iš pagrindinių žingsnių, nulemiantis pastato ilgaamžiškumą. Lietuvoje besiplečiančių gruntų situacijoje svarbu užtikrinti sausą pamatą, rūsį ir kitas dalis, paslėptas po žeme. Dažnai pasitaikančios klaidos - netinkamai suprojektuoti drenavimo sprendimai ar netinkamai atliekama hidroizoliacija. Todėl būtina rinktis patikimas hidroizoliacines priemones ir laikytis teisingos įrengimo tvarkos.
Rinkoje siūlomos įvairios hidroizoliacijos medžiagos: nuo bitumo ir cementinės-polimerinės mastikos iki naujos kartos ruloninių dangų ir polimerinių geomembranų. Svarbu užtikrinti paviršiaus paruošimą (be didelių nelygumų, sausas pagrindas, gruntas) ir kruopštų dangos priklijimą, ypač kai hidroizolaciją daroma iš išorės. Drėgnoje aplinkoje gali būti naudojami specialūs hidroizoliacijos mišiniai su kristalinėmis formomis, kurios sumažina kapiliarinį vandens patekimą.
Armatūra, klojiniai ir betonavimas
Pamato armavimas yra kritinis: tinkamai įrengti strypai paskirsto apkrovą visam pamato ilgiui ir leidžia konstrukcijai veikti kaip vientisai plokštei. Žinoma, praktikoje svarbiausia - teisingas strypų skersmens pasirinkimas, jų kampiniai ryšiai, tinkamas persidengimas ir griežtas tikrinimas. Pavyzdžiui, juostiniam vieno aukšto namui dažnai rekomenduojama naudoti 12 mm pagrindinius strypus ir 8 mm skersinės armatūros, o dviejų aukštų namų atveju gali būti reikalinga kur kas didesnė armatūros kaina ir specifikacijos.
Be to, būtina užtikrinti hidroizoliacijos sluoksnių izolacijiją nuo žemės ir užkirsti kelią strypų kontaktui su žeme, nes tai gali sukelti koroziją prieš arnetant betoną. Reikalingas papildomas atstumiklių naudojimas, kad strypai laikytų tinkamą aukštį virš hidroizoliacijos. Prieš liejant betoną reikia patikrinti klojinio tiesumą, o betonavimas dažnai atlikti vieną dieną, kad pamatas būtų vientisas.
Statybos teisė - STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“ - reglamentuoja armavimo ir konstrukcinius reikalavimus, todėl svarbu laikytis nustatytų standartų ir įtraukti konstruktorių į projektavimo procesą. Net jei darbus atlieka privatūs rangovai, rekomenduojama fotografuoti armavimo darbus prieš betonavimą ir pasikviesti nepriklausomą konstruktorių patikrinti projektą.
Kainos, įrangos ir patarimai planuotojams
Plokštuminio pamato įrengimo kaina skiriasi priklausomai nuo teritorijos ir projekto. Pateikiamos nuorodos: garažams ar ūkiniams pastatams - nuo 120 eurų už m2, individualiems gyvenamiems namams - nuo 160 eurų už kv.m. Į kainą įeina pagrindo paruošimas, nuotekų, elektros, geoterminio šildymo įvadų vedžiojimas, lauko apšvietimas ir pan. Sprendžiant kainas, būtina turėti brėžinius, taip pat įvertinti gruntų sąlygas, įšalo gylį ir gruntinių vandenų lygį.
Prieš pradedant darbus rekomenduojama atlikti geologinius tyrimus, nužymėti būsimo pastato kontūrus ir įvertinti gruntą. Jei gruntas linkęs plėstis, reikia numatyti papildomą išlyginamąją aikštelę; jei gruntas nesiplečiantis, galima naudoti stulpinius arba rėmus. Plokštuminiai pamatai dažnai sudaro apie 20 procentų viso namo statybos biudžeto, o dviejų aukštų statiniuose dažnai siekia 15-20 procentų, o esant rūsiui - iki 30 procentų.
Kai kurie praktiniai patarimai: naudoti įrengimą, kur pamatas įrengiama per vieną dieną, pasirinkti patikimas hidroizoliacijos priemones, užtikrinti tinkamą įtvirtinimą, o prireikus - kreiptis į konstruktorium prieš įsigyjant medžiagas. Taip pat naudinga turėti žinių apie hidroizoliaciją ir drenažą - jie kartu užtikrina pastato rūsio ir pamatų sausumą.
Hidroizoliacijos iššūkiai ir apsauginiai sprendimai
Nulinio ciklo metu svarbu sukurti apsauginį ekraną, kuris apsaugo pamatus nuo kapiliarinės drėgmės ir pažeidžiamų sluoksnių. Tradiciniai sprendimai - molio ir betonito ekranai, o naujos kartos sprendimai apima polimerinę geosintetinę dangą ir geomembranas. Ekraną sudaro drobė su spygliais ir filtruojančioji tekstilė - tai padeda valdyti vandens srautą ir apsaugoti pagrindo plokštes nuo kapiliarinio vandens. Drėgmės iš mūsų aplinkos galima sumažinti naudojant išorines ar vidines hidroizoliacijas ir drenažo sistemas, tačiau svarbu, kad jos veiktų kartu.
Bitumas yra senas, bet pasenęs hidroizoliacijos sprendimas - trumpalaikio efektyvumo, greitai ištrūka iš laikymo - todėl šiuolaikinėje statyboje vis dažniau naudojamos alternatyvos: cementiniai-polimeriniai mišiniai, polimerinės dangos ir naujas kartas ruloninės hidroizoliacijos medžiagų su gruntu. Kruopštus paviršiaus paruošimas ir teisingas pritaikymas užtikrina ilgaamžiškumą ir atsparumą gydymui.
Kaip dėti pamatų membraną (plėvelę)? Kaip tvirtinti membraną prie sienos ar į putplastį?
Praktiški patarimai prieš pradedant darbą
- Nuotraukos ir brėžiniai turi atitikti teisės aktu reglamentuotas normas, o armatūra turi būti tik aiškiai pažymėta.
- Spaudžiant klimatinėms sąlygoms naudojama specialiai paruošta betono kompozicija - šildomas betonas ir užtikrinamas stingimas.
- Prieš užsakinant betoną - patikrinkite ir patikrinkite armatūros darbus ir hidroizoliacijos sluoksnius; įtrūkimai ar netikslumai gali sukelti didelių problemų vėliau.
- Saikingai įvertinkite pamatų dydžius ir įsitikinkite, kad pamatas neišdils arba neatsiras kapiliarinė drėgmė.
Turinio santrauka ir įtrauktos naujienos
Plokštuminiai pamatai - universalus sprendimas, tinkamas tiek nuosavo namo, tiek mažos ir vidutinės apkrovos statinių statybai, ypač kur gruntas silpnas arba grunto plėtimasis yra didelis. Jie leidžia į vieną sistemą sujungti pamatą, grindis ir šiltinimą, taip mažinant poreikį papildomiems kūriniams. Pasirūpinkite ilgaamžiškumu ir energijos taupymu pasitelkdami patikimą hidroizoliaciją bei teisingą armatūrą. Pamatų projektavimas bei įrengimas reikalauja konsultacijų su konstruktoriais, geologiniais tyrimais ir kruopštaus planavimo, kadangi net mažiausi defektai po betonavimo gali būti sunkiai ištaisomi.
