Stogo plokštės skirtos stogo dengimui. Jiems būdingas labai gilus trapecijos formos išorinės apkalos profiliavimas. Tai susiję su ilgalaikių eksploatacinių apkrovų perdavimu. Lentos varžtais tvirtinamos prie medinės, plieninės ar gelžbetoninės konstrukcijos. Minimalus stogo nuolydis yra 3° (5,2 %) be stoglangių ir 5° (8,7 %), kai dengiamos išilgai sujungtos plokštės. Plokštelių danga yra iš abiejų pusių cinkuoto plieno lakštas pagal EN 10346 su organiniu poliesterio laku, kurio dangos storis 25 μm. Modulinis skydo plotis yra 1000 mm, o standartiniai ilgiai svyruoja nuo 2,0 m iki 12,0 m. Specialiu kliento pageidavimu tiekiame trumpesnes nei 2,0 m ir ilgesnes nei 12,0 m plokštes, kurių maksimalus ilgis - 16,5 m.
Minimalus nuolydis ir jo reikšmė stogo veiklai
Vienas iš esminių aspektų renkantis stogo dangą yra stogo nuolydis. Kiekviena stogo danga turi skirtingą minimalų stogo nuolydį, kuriam esant ją galima montuoti. Kai kurios stogo dangos tiesiog nėra tinkamos dengti ant stogo su per mažu ar per didelio nuolydžiu (nors tai - labai retas atvejis). Taip pat gali reikėti įrengti dvigubą izoliacinį sluoksnį nuo drėgmės ar naudoti nestandartines izoliacines plėveles. Stogo nuolydžio kampas taip pat gali būti išreikštas procentais. Kad paskaičiuotumėte procentus, visų pirma reikia žinoti aukštį (atstumą nuo pagrindo iki stogo viršūnės) ir ilgį. Kad gautumėte reikšmę procentais, padauginkite gautą rezultatą iš 100. Procentus taip pat galite paversti į laipsnius.
Sandwich plokščių profilis ir klijai
Daugiasluoksnės Stoginės “Sandwich” plokštės PIR - skirtos stogams. Mažiausias stogo nuolydis 3° (5,2 %), 5° (8,7 %) be stoglangių. Plokštės tvirtinamos varžtais prie medinės, plieninės arba gelžbetoninės konstrukcijos. Daugiasluoksnės Stoginės “Sandwich” plokštes gaminamos nuo 40/80 iki 160/200 storio. Plokščių paviršius yra padengtas organiniu poliesterio laku, 25 μm storio. Šilumos izoliacinis užpildas pagamintas iš standžios poliizocianurato (PIR) putos, kurios tankis yra 40 kg/m³ (+/- 2%). Šilumos laidumo koeficientas šioms putoms yra λ = 0,022 W/m∙K. Plokščių naudingasis plotis 1000 mm. Standartinis plokštės ilgis yra nuo 2 m iki 12 m. Pagal specialų užsakymą pristatome plokštes, kurių ilgis trumpesnis nei 2 m arba ilgesnis nei 12 m, maksimalus ilgis - 16,5 m. Vandens ir oro sandarumą plokščių sujungimo vietose užtikrina poliuretano tarpinė (PUS), integruota gamybos procese.
Techniniai parametrai ir medžiagos
| Storis (mm) | Svoris (kg/m2) | Naudingasis plotas (mm) | Ilgis (standartinis/galimas) | Skardos storis | Naudingasis plotis |
|---|---|---|---|---|---|
| 40/80 | 10,8 | 10,0 | 2,0-12,0 / 16,5 | 30 | 1000 |
| 60/100 | 11,7 | 0 | 2,0-12,0 | 35 | 1000 |
| 80/120 | 12,4 | 11,6 | 2,0-12,0 / 16,0 | 50 | 1000 |
| 100/140 | 13,2 | 12,4 | 2,0-12,0 / 16,0 | 60 | 1000 |
| 120/160 | 14,0 | 13,2 | 2,0-12,0 | 60 | 1000 |
| 150/190 | 15,2 | 14,4 | 2,0-12,0 | 80 | 1000 |
| 160/200 | 15,6 | 14,8 | 2,0-12,0 | 80 | 1000 |
Šilumos izoliacinės charakteristikos “Sandwich” plokščių yra proporcingos jų storio matmeniui ir yra matuojamos kaip šilumos perdavimo koeficientas. Akustinės savybės yra įvertintos remiantis EN ISO 10140-3 ir EN-ISO 354 standartais. Šios sienų plokštės gali būti pritaikytos pertvaroms, kurioms būtinos mažesnės garso izoliacijos specifikacijos. Be to, pagal EN ISO 12944-2, daugiasluoksnės plokštės yra atsparios korozijai ir gali būti naudojamos C1, C2, C3 korozijos kategorijų aplinkose.
Gaisrinė sauga
PIR Sandwich stoginės plokštės gali turėti skirtingą gaisro atsparumo lygį, priklausomai nuo vidinės izoliacijos ir konstrukcijos. Vidinio sluoksnio medžiaga dažnai lemia ugnies plitimo greitį. Mineralinė vata ir PIR putos pasižymi skirtingomis ugniai atspariomis savybėmis, o ugnies atsparumo klasifikacija matuojama pagal Euro klases (A1, A2, B, C ir pan.). Konstrukcijos savybės: sandariausias sandwich stogas gali būti užtikrinamas naudojant papildomas stogo sandarinimo priemones, ypač kai yra stipri vėtra ar intensyvus lietus. Ekoprojektai LT siūlo įvairius sprendimus su skirtingomis dangomis ir gaisro atsparumo klasėmis (TD3, TD5, TK5, TV5 ir kt.).
Kaip iš tikrųjų pasitikrinti nuolydį ir planuoti darbus
Projekto nuolydžio planavimas gali būti sudėtingas: dažnai projektinis nuolydis neatitinka realiai susiformavusio nuolydžio dėl perdangos įlinkio, izoliacijos suslėgimo ar netikslumų montavime. Praktikoje minimaliu dydžiu laikomas apie 2 % nuolydis, tačiau tai yra apatinė riba, o ne tikslas. Todėl verta projektuoti su atsarga - plokštumoje 2 % laikoma apatine riba, o kitose zonomose gali būti didesnis nuolydis. Taip pat svarbu įvertinti lovį (interkasę) - turi būti išilginis nuolydis, nepriklausomas nuo plokštumų, kad vanduo nenustotų toje zonoje. Jei danga keičiama, nuolydis formuojamas kartu su nauja danga, kad išvengti ilgalaikių balų ir izolacijos problemų.

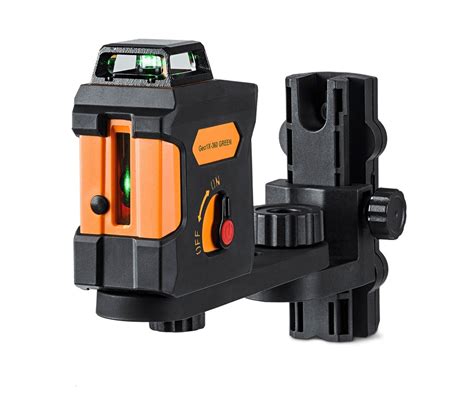

Kaip patikrinti esamą stogo nuolydį? Po lietaus įvertinkite drėgmės dėmes ir balas, o sausą dieną - balų žemėlapį. Paprasčiausias būdas - vandens bandymas: užpilkite vandens į vieną vietą ir stebėkite, ar jis teka į lataką. Lazerinis nivelyras sukurs aukščių žemėlapį ir leis identifikuoti vietas su nuolydžio trūkumais. Taip pat svarbu įvertinti kryptį: net pakankamas nuolydis gali kaupti vandenį, jei vanduo tekės į klaidingąją pusę.
Veiksmų planas, kai nuolydžio per mažai
- Jei danga dar tinkama ir balos nėra didelės, galima stebėti - atlikti reguliarų patikrinimą kartą per metus.
- Jei balos didelės ir nuolydis nepakankamas, rekomenduojama atlikti lokalų nuolydžio formavimą nauja danga virš jų.
- Kai nusidėjęs nuolydis dėl įlinkio plokštumoje arba perdangos suslėgimo, gali prireikti perdangos stiprinimo arba įlajų perkėlimo. Taip pat svarbu įvertinti avarinį nuvedimą, kad vanduo neprasiskverbtų į konstrukciją.
Stogas: montavimo pradžia
Privalumai ir pasirinkimo kriterijai
Sandwich plokštės pasižymi tiek išorinės estetikos, tiek praktinių savybių dermės: lengvas montavimas, gera šilumos ir garso izoliacija, atsparumas drėgmei ir korozijai. Daugiasluoksnės plokštės leidžia sukurti patvarius stogo ir sienų sprendimus, o įmontuotos jungtys palengvina montavimą ir pagerina šilumos izoliacijos efektyvumą. Priklausomai nuo projekto reikmių galima pasirinkti skirtingas PIR putų kietumo variacijas ir skardos storis.
Montavimo architektūra
Sandwich plokščių montavimas - paprastas, greitas ir efektyvus. Plokštės yra sukurta taip, kad montavimas vyktų be nesklandumų, o dokumentacija apima montavimo instrukcijas, saugos nurodymus ir techninius duomenis. Gamintojai siūlo įvairias spalvas ir apdailas, todėl plokštės gali tikti skirtingiems architektūriniams stiliams. Papildomai rekomenduojama naudoti papildomas stogo sandarinimo priemones dėl aukšto greičio vėjo ir intensyvaus kritulių poveikio.
Rinkos kontekstai ir kainodara
Sandwich plokštės dažnai siūlomos už prieinamas kainas, o įkainiai dažnai pritaikomi individualiai priklausomai nuo projekto apimties, geografinės vietovės ir pasirinktos plokštės. Bendradarbiaujant su gamintojais Lietuvoje ir užsienyje galima užtikrinti konkurencingas sąlygas. Įtraukiama individuali projekto analizė, kad pateikti optimalų kainos ir kokybės santykį variantą.
Rengiant projektą: ką žinoti apie nuolydžio dinamiką
Kai kurios situacijos reikalauja papildomos šilumos izoliacijos plokščių ar nestandartinių izoliacinių plėvelių. Proceso metu svarbu užtikrinti, kad nuolydis neveiktų blogai dėl įklio ar per didelio tarpiklio, o lovys turi būti formuojamas su aiškia rinkimos zonos logika. Taip pat svarbu, kad įlajos nebūtų prie parapetų krašto, o kregždutės būtų įrengiamos atsižvelgiant į srauto kryptį. Paprastai rekomenduojama naudoti nuolydžio formavimo plokštės arba išlyginamąjį sluoksnį, kuris suteikia tiek nuolydį, tiek papildomą šilumos izoliaciją.
Santrauka
Sandwich plokštės IR minimalus nuolydis - esminiai aspektai planuojant stogo dangos sprendimą. Minimalus nuolydis dažnai siekia 3°-5°, priklausomai nuo konstrukcijos ir papildomų izoliacinių sprendimų. Plokštės pasižymi tvirtumu, šilumos ir garso izoliacijomis, lengvu montavimu ir atsparumu korozijai. Tinkamas nuolydžio projektavimas, nuolydžio tikslinimas pagal realybę, bei avarinio nuvedimo užtikrinimas - esminiai žingsniai, siekiant užtikrinti stogo ilgaamžiškumą ir funkcionalumą. Apsvarsčius reikiamą plokščių tipą, storį ir įrengimo technologijas, galima pasiekti optimalius rezultatus tiek ekonomine, tiek technologine prasme.
