Daugiasluoksnės plokštės, naudojamos, pvz., pastatų išorės apdailoje, gali būti tiksliai ir paprastai supjaustomos rankiniu diskiniu pjūklu. Daugiasluoksnės, dar taip vadinamos „Sandwich“ plokštės, yra naudojamos angarų, logistikos centrų, gamyklų ir parduotuvių išorės apdailoje. Šiame pavyzdyje yra paaiškinama, kaip pjaunamos iki 80 mm storio daugiasluoksnės plokštės. Pjaustant daugiasluoksnes plokštes yra ypatingai svarbu pasirūpinti asmeninės saugos priemonėmis. Naudokite apsauginius akinius, kad apsaugoti savo akis nuo galimų pažeidimų metalinėmis drožlėmis. Pastaba: turite žinoti, kad naudojant mobilų dulkių siurblį, pjovimo metu gali susidaryti kibirkštys. Pirmiausia, pakeiskite pjūklo diską. Plieno ir metalinių lakštų apdirbimui visada naudokite rekomenduojamą pjūklo diską su specialia danties forma. Užfiksuokite kreipiančiąją liniuotę reikiamoje padėtyje ant plokštės, naudodami spaustuvus. Medžiagos pjovimo metu lėtai ir tolygiai veskite ant kreipiančiosios liniuotės uždėtą pjūklą. Tokiu būdu Jūs švariai ir tiksliai supjausite stačiu kampu daugiasluoksnes plokštes.
Sandwich plokščių diegimas ir paslėptas tvirtinimas
Daugiasluoksnės sieninės „Sandwich“ plokšės PIR - Paslėptas tvirtinimas skirtos išorinėms sienoms ir vidinėms pertvaroms karkasinėse konstrukcijose. Plokštės gali būti montuojamos tiek vertikaliai, tiek horizontaliai kaip viengubi ir daugiasluoksniai sienų elementai. Dėl paslėpto tvirtinimo, nematomo iš išorės, šios plokštės yra labai patrauklios architektūros ir funkcionalumo požiūriu. Sieninė plokštė galima penkių skirtingų storių (60mm - 140mm). Plokštės iš abiejų pusių padengtos 0,4mm-0,5mm cinkuota plieno skarda pagal EN10346 standartą. Plokščių paviršius yra padengtas organiniu poliesterio laku, 25 µm storio. Šilumos izoliacinis užpildas pagamintas iš standžios poliizocianurato (PIR) putos, kurios tankis yra 40kg/m³ (+/- 2%). Šilumos laidumo koeficientas šioms putoms yra λ = 0,019, W/m∙K (120mm)
Plokščių naudingasis plotis yra 1000mm arba 1140mm. Standartinis plokštės ilgis yra nuo 2m iki 12m. Pagal specialų užsakymą pristatome plokštes, kurių ilgis trumpesnis nei 2m arba ilgesnis nei 12m, maksimalus ilgis - 16.5 metrų. Vandens ir oro sandarumą plokščių sujungimo vietose užtikrina poliuretano tarpinė (PUS), integruota gamybos procese. Storis (mm) Svoris(kg/m2) Naudingasis plotas (mm) Ilgis(standartinis/galimas) Standartinės spalvos Skardos storis0,5/0,5** Skardos storis0,5/0,4** Išorinė Vidinė 60 11,3 10,5 10 12,0/16,5 900 29 0 2 9 0 0 6 9 0 10 0 1 0 6 11 7 0 16,7 0 35 0 8 1 7 0 12 0 0 12 9
Šilumos izoliacinės charakteristikos “Sandwich” plokščių yra proporcingos jų storio matmeniui ir yra matuojamos kaip šilumos perdavimo koeficientas, kaip nurodyta žemiau pateiktoje lentelėje. Akustinės savybės buvo įvertintos remiantis EN ISO 10140-3 ir EN-ISO 354 standartais. Šios sienų plokštės gali būti pritaikytos pertvaroms, kurioms būtinos mažesnės garso izoliacijos specifikacijos nei apatinėje lentelėje. Be to, pagal EN ISO 12944-2, daugiasluoksnės plokštės yra atsparios korozijai ir gali būti naudojamos C1, C2, C3 korozijos kategorijų aplinkose.
Ra2=20dB, B-s1,d0-NRO800.291000,23El151200,19El301400,16
Profiliuotas skardos dizainas suteikia sienoms patrauklų išvaizdą. Dvigubas užraktas tarp plokščių užtikrina padidintą atsparumą ugniai. Plokščių sujungimo sistema supaprastina montavimą ir gerina šilumos izoliacijos efektyvumą. Gamybos metu įterpta poliuretano tarpinė PUS garantuoja aukštą šilumos izoliacijos lygį. Aliuminio folija apsaugo PIR poliizocianurato užpildą nuo vandens garų patekimo.

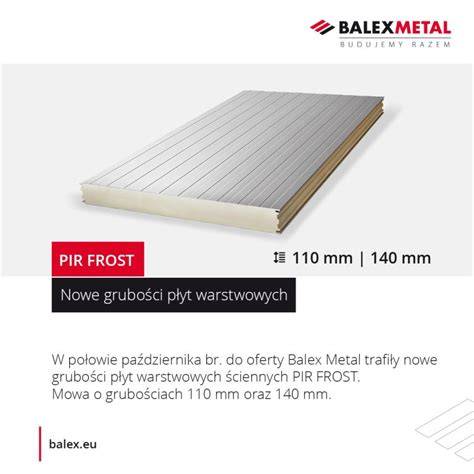

Šių metų spalio viduryje „Balex Metal“ asortimentas pasipildė naujo storio PIR FROST daugiasluoksnėmis sieninėmis plokštėmis. PIR FROST plokštės, kurių storis svyruoja nuo 110 iki 200 mm, naudojamos statant maisto perdirbimo patalpas, šaldymo kameras, šaldymo patalpas, sandėlius, prekių sandėlius, vaisių ir daržovių sandėliavimo patalpas. Daugiasluoksnės plokštės PIR FROST su standžių poliuretano putų užpildu užtikrina efektyvią pasyvių ir pramoninių pastatų šiluminę apsaugą. Su PIR užpildu galima pasiekti šilumos laidumo koeficintą λ = 0,022 W/mK, kurį sunku pasiekti plokštėms su polistireno arba mineralinės vatos užpildu. Plokštės taip pat gali būti sėkmingai naudojamos plačiai suprantamoje pasyvių pastatų konstrukcijoje. prisitaiko prie jų poreikių ir norų. funkcionalumą.
How to Install Sandwich Wall Panel -BRD
Sumontavus daugiasluoksnes (sandwich) plokštes, jas būtina tarpusavyje suklijuoti, kad būtų užtikrintas sandarumas. Ir tik tuomet ant jungties montuojamas apdailinis skardos lankstinys paslepiantis jungtį. Plokščių jungtį išorėje (iš lauko pusės) reikia užklijuoti SIGA Wigluv lipnia juosta. Tai yra vienpusė, labai aukštos kokybės lipni juosta, kuri gali būti įvairaus pločio: 60mm, 100mm, 150mm. Taip pat yra 60mm pločio, bet lenkta į dvi dalis 20mm + 40mm. Daugiasluoksnių plokščių suklijavimui dažniausiai naudojama 60mm pločio juosta. Galima naudoti vientisą 60mm SIGA Wigluv juostą arba galima naudoti lenktą į dvi dalis 60mm (20/40) SIGA Wigluv juostą. Nuklijuokite juostos SIGA Wigluv 60 arba SIGA Wigluv 20/40 apsauginę juostelę ir priklijuokite prie metalo. Jeigu naudojama Wigluv 20/40, tuomet nuklijuoti plačiąją apsauginę juostelę ir 15mm priklijuoti prie metalo. Būtinai reikia palikti kompensacinę kilputę - laisvumą juostoje. Daugiasluoksnės (sandwich) plokštės, veikiamos skirtingų temperatūrų, smarkiai juda ir tai reikia įvertinti klijuojant juostą. Padaryta kilputė leis plokštėms judėti ir išlaikyti sandarumą. Naudojant SIGA Wigluv 20/40 juostą, nuklijuokite siauresnę apsauginę juostelę. Klijuokite ant metalo visu ilgiu, suformuojant kompensacinę kilpą jungties viduryje. Tinkamai suklijavus, gaunama patikima užsandarinta daugiasluoksnių plokščių jungtis iš lauko su SIGA Wigluv.
