Nelaikanti liekamųjų klojinių sistema, naudojama kaip klojinys statybos aikštelėje liejamoms gelžbetoninėms sienoms. Klojinių sistemą sudaro klojinių elementai, kurių sienelės pagamintos iš vienasluoksnių polistireninio putplasčio (EPS) plokščių, tarpusavyje sujungtų plieniniais ryšių elementais. Polistireninio putplasčio plokštės gaminamos iš BASF NEO žaliavos, kurios tankis yra 30 kg/m3. Plieniniai ryšių elementai gaminami iš dviejų lygiakraščių kampuočių ir juos jungiančios plieninės 4mm vielos. Viela prie plieninių profilių tvirtinama suvirinant. Plieniniai lygiakraščiai kampuočiai yra pilnai paslėpti klojinių elementų polistireninio putplasčio (EPS) sienelėse.
ICF Thermo NEO: savybės ir taikymas
ICF THERMO NEOICF THERMO NEO SAVYBĖSŠie blokeliai lengvai eksploatuojami - jie tvirtinami vienas ant kito ir vėliau užpilami betonu, todėl nereikalingos papildomos medžiagos. ICF THERMO NEO (NEOPOR) nebijo UV spinduliavimo. Unikalus šių ICF gamybos principas suteikia galimybę lengvai ir greitai statyti įvairius pastatus (1m2 ploto siena surenkama maždaug per 15 minučių!), kurie bus ne tik energiškai efektyvūs ir išsiskirs puikiomis šilumos izoliacijos savybėmis, bet ir atsparumu žalingam aplinkos poveikiui, temperatūros pokyčiams. Nuo pastato aukščio priklauso Thermo blokelio rūšis - bus naudojamas pagamintas iš EPS 200 NEO polistireninio putplasčio. Thermo blokeliai gali būti naudojami statant ar šiltinant bet kokios paskirties pastatus, kurių aukštis ne daugiau nei 25 metrai.
ICF blokų specifikacijos ir platus pritaikymas
ICF blokai tai puiki statybinė medžiaga apsauganti namą nuo pelėsio, nes visiškai neįgeria drėgmės. Namas pastatytas iš ICF blokų stovės daugybę metų nepakitęs, nes suformuotas ICF blokuose monolitas - laikomas tvirčiausia statybine medžiaga, atlaikančia net gi seisminius aktyvumus daugiau, nei įprastinės statybinės medžiagos. Iš ICF blokų statomos gydymo įstaigos, mokyklos ir vaikų darželiai, nes medžiagos visiškai nealergizuoja ir yra visiškai ekologiškos, nes gali būti perdirbtos 100%. Dėl unikalaus ICF blokų sujungimo nebereikalinga jokia klijavimo medžiaga. Dėl preciziškai tarpusavyje sujungiamų blokų namas bus visiškai tiesiomis sienomis, o statybininkams iki minimumo sumažinome klaidų galimybes. Kartu su medžiagomis teikiame specialisto konsultacijas, susijusias su ICF blokų montavimu, o esant poreikiui atvykstame į statybų vietą ir konsultuojame specifiniais klausimais.
ICF blokų montavimas ir paruošiamieji darbai
ICF montavimui paruoštas pamatas turi būti lygus. Leistini lygio nuokrypiai iki 0,02 cm per visą pamato ilgį. ICF montavimui paruoštas pamatas turi būti su iš anksto paruošta ir įbetonuota armatūra į rostverką. Žingsnis 0,5-1m. Armatūros aukštis virš rostverko mažiausiai 0,5m. Armatūros storis turi būti toks pats, kaip naudojamas rostverko armavimui. Pagal namo kampus tiksliai išmatuojamos ir pažymimos sienų linijos, kad vėliau pagal linijas būtų montuojami ICF blokai. Taip pat pažymimi durų ir kitų įėjimų matmenys. Montuojama pirmą ICF blokų eilė. Ties blokų galais (pvz. Durų arkose) montuojamos aklės/angokraščiai. Pradedama montuoti taip pat nuo pasirinkto angokraščio arba kampo. ICF blokų susijungimuose naudoti akles tiek, kiek reikia, kad gautųsi bendras toks pats namo sienos storis. Montuojama antra ir paskesnės ICF blokų eilės taip, kad kiekviena paskesnė eilė perdengtų ir jungtų žemiau esančius ICF blokus. Jei ICF blokas per ilgas ir netelpa, jis nupjaunamas tiksliai išmatavus. Langų ir durų viršutiniai angokraščiai montuojami su aklėmis, kurios prieš betonavimą papildomai paramstomos, kad betonas neišstumtų aklės. Po montavimo pirmo viso pilno aukšto, pilamas betonas. Galima betonuoti rankiniu būdu, arba naudojant betono siurblį. Betonuojant su betono siurbliu, privaloma naudoti „S“ antgalį, kad būtų pilamas betonas tolygiai. Betonuojama dviem būdais: 1. Iš vieno kampo, 2. Nuo bet kurio kampo po 1 metrą kylant į viršų. Per visą namo ilgį.
Įrangos, izoliacijos ir sienų konstrukcijos privalumai
Thermo blokeliai leidžia išvengti šilumos tiltelių tiek betono monolite, tiek blokelių jungtyse, sienos visada sausos, vadinasi, ir šiltos. Greita statyba - per 8-10 valandų sumontuojama 100 kv. m sienų; Nereikia apšiltinimo sluoksnio, sienas iš karto galima tinkuoti; Sutaupoma šiltinimo medžiagos, jos įrengimo ir tvirtinimo elementų kaina; Monolitinė konstrukcija vientisa, išvengiama šilumos tiltelių; Sienos visada sausos, nes polistireninis putplastis neįgeria drėgmės. Lengvai pasiekiama aukščiausia energinio efektyvumo klasė; Sienų apdaila gali būti įvairi - pagal savininko norą ir kišenę: galima tinkuoti, klijuoti bet kurias išorinės apdailos plyteles ar plokštes. Polistirolo blokeliai kartais yra lyginami su LEGO. Dėlioti reikia panašiai.
Įmonės ir technologijų plėtra

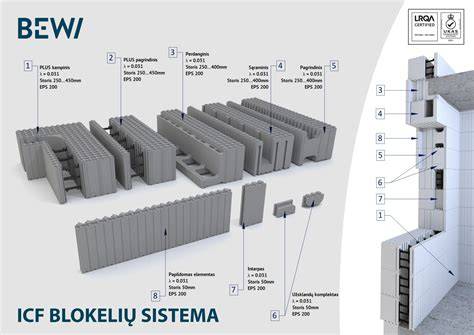

Šilputa Group tikisi iš Jūsų gauti užsakymų, kuriuos aptarnausime iš karto. Naujovė mūsų blokelių sistemoje - plastikinės jungtys polistireno blokeliuose. Šias jungtis pridėjome pasinaudodami gerąją užsienio praktika ir atsižvelgdami į Lietuvos statybos profesionalų pageidavimus. Plastikinės jungtys padidina blokelio tvirtumą, todėl betonu galima užpilti daugiau eilių per dieną. Be to, naudojant naujuosius polistireno blokelius paprasta tvirtai prisukti ramstį prie plastikinės juostos. Tarpusavyje blokeliai jungiami kaladėlių principu - vieno blokelio galas glaudžiasi prie kito šono, o viršutinis blokelis juos tarpusavyje sujungia. ICF polistireno sistemoje kampus nesunku formuoti naudojant kampinį blokelį. Priešperdanginis arba užbaigimo blokelis skirtas perdangų ar stogo konstrukcijos montavimui. Putplasčio blokelius tereikia surinkti kaip Lego kaladėles, suarmuoti ir užpilti betonu. Trimis etapais sumontuojama tvirta ir šilta monolitinė konstrukcija, namo statyba greita, sienų nereikia šiltinti.100 kv.m putplasčio blokelių sieną galima surinkti per vieną darbo dieną, o užlieti betonu trunka apie 2 valandas.
Neoporo blokeliai sienoms: SDS ir praktika
Namo iš putplasčio blokelių statyba grįsta liekinių klojinų principu, kuris statybose žinomas ir naudojamas labai seniai. Naujos polistireninio putplasčio gamybos technologijos leidžia gaminti pakankamo tankio ir tvirtumo blokelius, kurie yra du viename: šiltinimo medžiaga ir liktiniai klojiniai. UAB „Šilputa“ statybinius Thermo blokelius gamina iš pilkojo neoporo (EPS 200 NEO), blokeliai yra kelių tipų: sienoms, sąramoms, aklės angokraščiams, kampiniai, pertvarų blokeliai. Sieninių neoporo blokelių gniuždomasis stipris 200 kPa arba, paprasčiausiai, 1 kv. metras atlaiko 20-ies tonų apkrovą, sieniniai blokeliai gali būti naudojami rūsio sienoms ir užpilami grunto sluoksniu, o namo sienos gali būti apdailintos ir po metų - blokeliai atsparūs UV spinduliams. Thermo blokelių gamybą iš pilkojo neoporo „Šilputa“ pradėjo vos prieš porą metų ir jau galvoja apie antros gamybos linijos atidarymą. Theromo blokelio plonesnė vidinė ir išorinė sienelės sujungtos skersine armuote, tai sumažina naudojamos armatūros kiekį. Išorinės sienelės storis gali būti įvairus: nuo 45 iki 295 mm. Putplasčio blokelių sienos laikančioji konstrukcija - tai monolitinis betono sluoksnis, kuriuo užpildomi surinkti blokeliai, apšiltinimas - išorinės ir vidinės putplasčio blokelių sienelės. Tarpe, į kurį pilamas betonas, yra integruota armuotė: 1 m ilgio 29,5 cm pločio blokelis turi 10 plieninių 10 mm skersmens strypų. Galimi gegnių atrėmimo mazgai. Be to, kad sienų nereikia šiltinti, kad skersinė gamyklinė blokelių armuotė mažina armavimo poreikį, atkrenta dar ir viršutinio betoninio žiedo formavimo darbai, nes sienos monolitinės. Betoninį vainiką atstoja tankiau tarp blokų sienelų suklota vainiko armatūra. Armatūros kiekius ir skersmenį apskaičiuoja konstruktorius pagal numatomas apkrovas bei stogo tipą.
Putplasčio blokelių sienos - tai monolitinis sienos konstruktyvas, kurio viduje užpildomas betonas, o išorė ir vidaus apšiltinami blokeliais. Tarpe, į kurį pilamas betonas, yra integruota armuotė. Sienų kampuose ir langų angokraščiuose montuojama papildoma vertikali armatūra. Montavimo metu langų ir durų viršutiniai angokraščiai montuojami su aklėmis, kurios prieš betonavimą papildomai paramstomos, kad jų neišstumtų betonas. Atramos nuimamos maždaug po 2 savaičių. Monolitinės sienos su putplasčio apvalkalu tvirtos ir itin šiltos, akumuliuoja šilumą, žiemą tokiame name bus šilčiau, o vasarą - vėsiau. Thermo blokeliai leidžia išvengti šilumos tiltelių tiek betono monolite, tiek blokelių jungtyse, sienos visada sausos, vadinasi, ir šiltos. Greita statyba - per 8-10 valandų sumontuojama 100 kv. m sienų; Nereikia apšiltinimo sluoksnio, sienas iš karto galima tinkuoti; Sutaupoma šiltinimo medžiagos, jos įrengimo ir tvirtinimo elementų kaina; Monolitinė konstrukcija vientisa, išvengiama šilumos tiltelių; Sienos visada sausos, nes putplasčio blokeliai neįgeria drėgmės. Lengvai pasiekiama aukščiausia energinio efektyvumo klasė; Sienų apdaila gali būti įvairi - tinkuoti, klijuoti bet kurias išorinės apdailos plyteles ar plokštes. Polistirolo blokeliai kartais lyginami su LEGO, dėlioti reikia panašiai. Šie sprendimai tinka įvairiems objektams, tiek namams, tiek pramonės paskirties objektams.
Montavimo praktika ir pamatų konstravimas
Pamatų rostverko montavimas iš Thermo blokelių dažnai atliekamas gręžtiniais poliniais pamatais: rostverkas surenkamas iš Thermo blokelių, montuojama horizontali armatūra kas pusę ar kas metrą, vertikali armatūra išlenda iš rostverko mažiausiai 0,5 m. Armatūros storis toks pats kaip rostverko armavimui. Pirmasis aukštas užpiltas betonu, o sienų ramstymas atliekamas iš vidaus kas 1,4 m. Sienos ramstomos ir paruošiamos betono užpylimui. Apytikslė betono išeiga - 16 cm tarpo blokeliams: 1 kubas betono užtenka maždaug 6 kv. metrams sienos. Sienos yra monolitinės, o papildomai įrengtos aklės iš langų viršutinių angokraščių. Po kelių savaičių atlaisvinamos atramos; rostverko konstrukcija užpildoma ir kondicionuojama.
- 1 m ilgio ir 0,3 m arba 0,6 m aukščio blokeliai pagal namo projektą;
- Langų ir durų angokraščiai su aklėmis, formuojami kampiniai blokeliai;

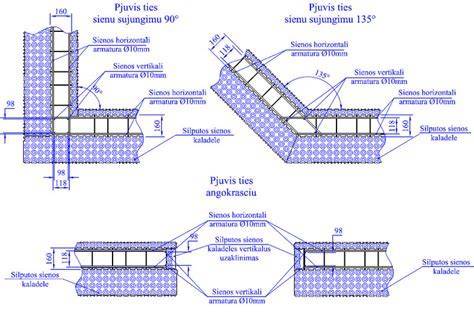

- Sienų kampai sujungti armuotės kampais, kampiniai sprendimai laikomi tvirtai;
- Kampe ir ties angokraščiais įrengiama papildoma vertikali armatūra, užtikrinanti sienos stabilumą.
GM pristatymas ir įtraukti priedai
ICF blokų montavimo mazgai, priklausomai nuo projekto, gali būti papildomi prieduose. Sienose montuojamų langų ir durų angokraščiai aprašyti priede Nr. 2. Papildomi ICF blokų montavimo pavyzdžiai pridėti prieduose. Architektams ir statybininkams svarbi detalių tikslumas - kamieniniai mazgai, kampų jungtys ir stogo ar perdangų konstrukcijos tvirtinimo vietos. Naujovė mūsų blokelių sistemoje - plastikinės jungtys polistireno blokeliuose. Šias jungtis pridėjome pasinaudodami gerąją užsienio praktika ir atsižvelgdami į Lietuvos statybos profesionalų pageidavimus. Plastikinės jungtys padidina blokelio tvirtumą, todėl betonu galima užpilti daugiau eilių per dieną. Be to, naudojant naujuosius polistireno blokelius paprasta tvirtai prisukti ramstį prie plastikinės juostos.
Castleforms Complete Build - Insulated Raft Foundation - ICF Wall System - Soltherm External Render
Putplasčio blokelių sienos ir monolito derinys suteikia ne tik šilumos izoliaciją, bet ir atsparumą aplinkos poveikiui bei lengvesnį statybų procesą. Keli „Gyvenimo kokybė“ principo sakiniai apima greitą projektų įgyvendinimą, energinį efektyvumą, ekologinę naudą ir investicijų į plėtrą skatinančius sprendimus. Atsižvelgiant į galimybes ir kainas, šią technologiją galima pritaikyti tiek individualiems namams, tiek didesniems statiniams, laikantis A+ ar A++ klasių reikalavimų.
