Slėginiai polietileniniai HDPE vamzdžiai (didelio tankio polietilenas), kartais dar žymimas PE-HD arba PE vamzdžiai ir jų jungimo (fasoninių) dalys naudojami vandens, nuotekų ar dujų tiekimo sistemoms įrengti. PE vamzdžiai gaminami iš PE100 arba naujos kartos PE100 RC žaliavos. Vamzdžiai siekiant skirtingų tikslų tiekiami skirtingais ilgiais ir jungiamomis dalimis: tiesūs vamzdžiai, suvynioti ritėse, sandūriniai virinimai arba elektromovinėmis jungtimis. Slėginiai HDPE vamzdžiai skirstomi pagal slėgio klasę PN ir SDR (Standart Dimensio Ratio).
SDR ir PN: kaip nustatomas vamzdžio stiprumas
SDR apskaičiuojamas iš išorinio vamzdžio diametro D ir sienelės storio e pagal formulę SDR = D/e. Kuo didesnis SDR, tuo plonesnė sienelė ir mažesnė slėgio klasė. Slėgio klasė PN nustatoma esant 20 °C darbinei temperatūrai. Pavyzdžiui, PN10 vamzdžiu esant 20 °C gali tekėti daugiausia 10 barų skystis. Esant poreikiui, HDPE vamzdžius galima šiek tiek sulenkti: 15° kampas atitinka about 0,35 × 15 = 5,25 m lankstymo nuokrypį, todėl temperatūros poveikis turi būti įvertintas.
Temperatūros įtaka ir transportavimas
Aukšta temperatūra gali neigiamai paveikti HDPE vamzdžius. Dėl to rangovas turi užtikrinti tinkamą gaminių transportavimą į statybos aikštelę ir sandėliavimą joje. Temperatūros svyravimai gali keisti net vamzdžio ilgį: vasaros dieną saulėje gali būti apie 40 °C, o naktį užkasant temperatūra gali nukristi iki 10 °C, todėl 500 m ilgio vamzdis gali sutrumpėti daugiau kaip 2,5 m.
Standartai ir kokybė
Vamzdžiai ir jų jungtys turi atitikti Lietuvos Respublikoje galiojančias normas ir standartus. Šiuo metu taikomi standartai LST EN 12201-2:2011+A1:2013 „Vandentiekio ir slėginio nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“, LST CEN/TS 12201-7:2004 „Vandentiekio plastikinių vamzdynų sistemos. Polietilenas (PE). 7 dalis. Atitikties įvertinimo vadovas“ ir LST EN 13244-2:2002 „Požeminės ir antžeminės slėginės bendrosios paskirties vandens, drenažo ir nuotakyno plastikinių vamzdynų sistemos. Polietilenas (PE). 2 dalis. Vamzdžiai“. Gamintojas privalo turėti ISO 9001:2008 (Kokybės vadybos sistemos. Reikalavimai) sertifikatą.
DN, DN nominalus skersmuo ir išoriniai/sienos matmenys

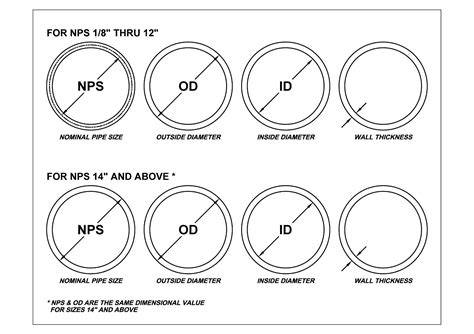

DN - nominalus skersmuo (nominal diameter) naudojamas metrinių sistemų vietoje. Tai nurodo standartinį vamzdžio dydį, skiriant atitinkamą žymėjimo numerį. Pavyzdžiui, DN 80 sutampa su NPS 3 žymėjimu. Skersmenys priklauso nuo jų paskirties: vandenų ir dujų vamzdžiai dažnai nurodo vardinį skersmenį DN, o plastikiniai vamzdžiai - pagal standartinį gaminio metodą. Izoliaciniuose ar plieniniuose vamzdžiuose dažnai matome išorinį skersmenį × sienos storis (D × e) arba vidinį skersmenį d, priklausomai nuo medžiagos.
Praktiški pavyzdžiai iš statybų patirties
Vandentiekio PE80 vamzdis 32 mm × 2,4 mm, PN10 - patikimas vamzdis pagrindiniams įvadams ir magistralinėms drėkinimo sistemoms. Dėl 2,4 mm sienelės storio šis vamzdis užtikrina gerą pralaidumą ir atsparumą mechaniniams grunto poveikiams. Dėl jo lankstumo montavimas tranšėjose yra greitas ir paprastas. 32 mm vamzdis dažnai naudojamas kaip pagrindinis įvadas, jungiant namų vidaus tinklus su miesto vandentiekio trasomis ar šuliniais. Svarbu: kartu su 32 mm vamzdžiu įtraukti signalinę juostą su užrašu „Vandentiekis“.
Drenažo bei nuotekų vamzdynų dydžiai

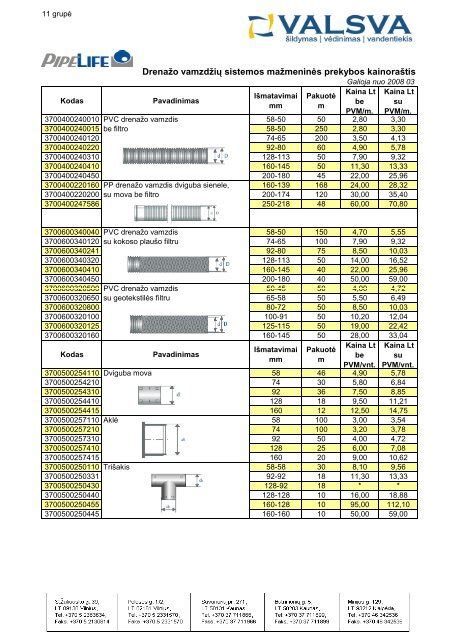

Drenāžo vamzdžio dydžiai priklauso nuo funkcijos: dn32-dn40 įvadai praustuvams, kriauklėms, vonioms; dn50-dn75 atitinka pisuarų ar praustuvo išėjimo linijas; nuotekų vamzdžio skersmuo prijungimui prie tualeto gali būti dn110, o horizontaliam drenažui su tualetu - dn110. Viešų įstaigų įrenginiuose rekomenduojami DN75 ar didesni išėjimo vamzdžiai. Drenavimo ir nuotekų vamzdynų dydžiai planuojami atsižvelgiant į srauto poreikius ir ventiliacijos reikalavimus.
Ką reiškia vardinis skersmuo DN projektavime?
Nominalus skersmuo (DN) nurodo standartinį vamzdžio dydį, o skaičius po DN - jo dydžio žymėjimo dalis. Jei projektuojate vamzdžio skersmenį, pateikiama palyginimo lentelė tarp vardinio skersmens ir konkrečių gaminių specifikacijų. Kai naudojamas vardinis skersmuo DN, būtina nurodyti tiek DS (DN) dydžio, tiek atitinkamų vamzdynų specifikacijų duomenis.
Laiko ir įrengimo praktika: karštas vanduo ir sistemos našumas
Vandens srauto apskaičiavimas priklauso nuo šildymo poreikio, namo infrastruktūros ir energijos šaltinių. Pavyzdžiui, skaičiuojant apkrovą, gali būti taikomi tokie parametrai: 5-10 kW bendras šildymo poreikis, temperatūros skirtumas 10-20 °C. Jei imamas blogiausias variantas - 10 kW su 10 °C skirtumu, srautas gali siekti apie 0,86 m3/h (860 l/h). Reikia atsižvelgti į bendrą vamzdynų pasipriešinimą ir cirkuliacinio siurblio našumą, kuris turi įveikti ir namo sistemos pasipriešinimą, ir katilinės, filtro bei text pasipriešinimą. Grįžtant prie vamzdžių skersmenų, įprastai rekomenduojama vidinis skersmuo būti ne mažesniam kaip 25 mm. Pavyzdžiui: plieniniam vamzdžiui DN 25, variniam - 28×1,5 mm, PEX arba PEX/AL/PEX - 32×3,0 mm, PP - priklausomai nuo gamintojo ir sienelės storio (PN 20, stabilizuotas su aliuminio sluoksniu), 40×6,7 mm ar pan. Tačiau svarbiausia - matuoti vidinį vamzdžio skersmenį vandenio tekėjimui.
Geros praktikos patarimai rangovams
- Užtikrinti tinkamą transportavimą į statybos aikštelę ir sandėliavimą.
- Įvertinti temperatūros pokyčius, ypač didelius svyravimus, kad išvengti ilgio pokyčių.
- Naudoti teisingą vardinį skersmenį ir laikytis LST EN/EN standartų reikalavimų.
- Pritaikyti signalines juostas su įrašu „Vandentiekis“ po žeme įvedant 32 mm vamzdį.

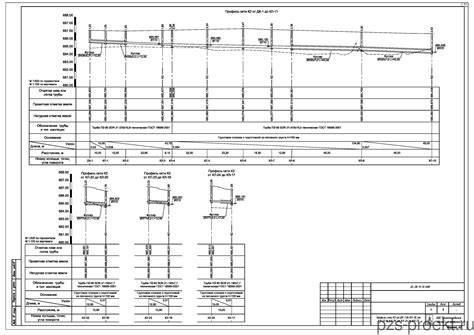

Santrauka ir rekomendacijos projektavimo metu
Projektuojant vamzdynų skersmenis, svarbu sutapatinti tiek DN skaičių, tiek išorinių ir vidinių matmenų santykį su transportuojamų skysčių srautais ir pasipriešinimu. Vartotojui rekomenduojama naudoti vidinį skersmenį kaip pagrindinį rodiklį, atsižvelgiant į medžiagos tipą ir sienelės storį. Tokiu būdu užtikrinamas saugus ir ekonomiškas tiekimas, o teorinės skaičiavimo sąlygos atitinka realias darbo sąlygas.
