Monolitinis žiedas ir perdangos virš katilinės: praktinis vadovas su U formos blokelių ir klojinų sistema

2014 metų rugpjūčio mėn. buvo pradėti formuoti klojiniai monolitiniam žiedui ir monolitinei perdangai virš katilinės (2x4m). Klojiniai buvo daromi iš lentų. Žiedo aukštis 15 cm, perdangos storis 10 cm. Žiedą dariau ne tik per laikančias sienas, bet ir per visas vidines pertvaras, be to per svetainę dariau laikančiąją 4 metrų sąramą. Sąramai buvo darytas armatūrinis karkasas, apačioje trys d16 mm armatūros, viršuje dvi d12 mm. Perdangai rišau d12 mm armatūrą 15 cm tarpais. Vidinių pertvarų žiedui dėjau po vieną d12 mm armatūrą, laukinėms ir kapitalinei sienai dėjau po dvi d12 mm armatūras ir d12 mm sriegiai su privirinta plokštele, mūrloto tvirtinimui. Šiame įraše sužinosite, kaip mums sekėsi patiems pasidaryti monolitinį žiedą. Namo plotas 190 kv.m, tad darbo buvo nemažai ne tik su pačiu betonavimu, bet ir pasiruošimo darbais.

Kodėl pasirinkome U formos blokelius ir kaip juos naudojome

Kodėl monolitiniam žiedui rinkomės U formos blokelius? U formos blokeliai (500x200x250) labai patogūs ruošiant monolitinį žiedą. Tereikia užklijuoti blokelius, įdėti į juos armatūrą, o į ertmes pripilti betono. Nereikia ruošti jokių klojinių, nors teko keletą pasidaryti monolitinėms pagalvėms. Juos klijuoti buvo laaaabai paprasta. Naudojome tuos pačius klijus kaip ir blokeliams. Jų svoris labai mažas, tad buvo paprasta kilnoti ir man. Niekas neskilo, nelūžo, tai buvo bene paprasčiausias ir greičiausias darbas iš visų atliktų. Su šiais blokeliais monolitinis žiedas iškart tampa šiltas, tad tai dar vienas pliusas. Kampus suleidome 45 laipsnių kampu. Tiesa, blokelius galima būtų patobulinti, nes juos suklijavus likdavo tarpelis. Gaila, kad iškart nežinojome, nes būtume užtepę klijų ir ant šonų. Vėliau Paulius pragręžė skylutes tarp sujungimų ir pripūtė Penosil putų su varža. Kai suklijavome U formos blokelius, pastebėjome, jog viena siena yra labiau iškilusi už kitas. Kadangi stogo nuolydį formavome su blokeliais, tai prisidarėme sau daug vargo gaudant nuolydžius. Ne ten padėtas ar neypatingai tikslus lazeris lėmė šią klaidą, tad po ilgų svarstymų, ką daryti, kad po to nereiktų kiekvienai sijai žeminti mūrloto, Paulius tos sienos U formos blokelius nupjovė iki reikiamo aukščio. Iš tikrųjų nežinojome, ar nusipjaus gerai, ar nebus dar kreiviau ir labai rizikavome, nes reikėjo nupjauti tik 1 cm. Su mažais atstumais labai paprasta „nusigrybauti“, bet pavyko ir po to permatavus paaiškėjo, kad viskas atsistojo į savo vietas. Paulius sakė, jog kitą kartą stogo nuolydį formuotų ne iš blokelių, o iš medienos, nes dabar kiekviename stogo darymo etape turime daug žaidimo būtent dėl jau esamo nuolydžio. Būtų daug paprasčiau, jeigu viskas būtų pastatyta horizontaliai, bet nebegalėjome nieko pakeisti, nes stogas buvo planuotas iš SIP skydų, o kai sugalvojome pakeisti konstrukciją ir SIP skydų atsisakyti, buvo per vėlu. Dabar kiekvieną parapeto detalę reikės pjauti ne 90 laipsnių kampu.

ARMATŪRA ir jos įrengimas

Visu namo perimetru yra sudėta mūsų rišta 12 mm diametro armatūra. Atskirai užsakinėjome lankstinius pagal pačių padarytus brėžinius. Kažkodėl sienos atrodo banguotos :) Taip nėra, čia objektyvo triukai. Rišimui naudojome specialų įrankį ir jau paruoštas vielas. Šiaip tuo įrankiu naudotis gana paprasta, bet kai reikia tai daryti šimtus kartų, atsiranda problemų. Galiausiai radome išeitį - naudoti akumuliatorinį suktuką, kas yra žymiai paprasčiau ir greičiau nei viską daryti ranka, kuri jau nebeklauso. Į monolitines pagalves dėjome tarsi U formos lankstinius - tai Pauliaus sugalvota konstrukcija, kuri turėtų būti tvirta, nes išlaiko monolitinį žiedą vientisą. Projekto metu buvo numatyta, kad HEA sijos perforuos žiedą ir monolitinės pagalvės yra žemiau, bet mūsų toks variantas netenkino. Juos surišti buvo sudėtingiausia, nes yra 4 atskiros dalys, kurios vis griūna, virsta, išsikraipo ir pan., tai ties ta vieta užgaišome daugiausiai. Surišti ilguosius strypus buvo paprasta, ypač juos pakabinus ant stelažų. Po visą armatūrą tam tikru atstumu padėjome po betono gabaliuką, kad apatinė armatūra neliestų blokelio (visa armatūra turi paskęsti betone). Armatūros strypai visur pagal projektą turėjo persidengti per 70 cm, taip ir stengėmės padaryti. Kampuose taip pat yra persidengimas.

MONOLITINĖS PAGALVĖS

Visų pirma reikėjo joms išsipjauti ertmes. Tam naudojome tandeminį pjūklą. Klojiniams naudojome 22 mm storio OSB plokštes, kurių pirkimas ir gavimas yra apskritai vertas atskiros istorijos... Tikriausiai susidūrę su tuo irgi jautėsi lyg bado žaidynėse. Klojinius sumontuoti užtruko gana ilgai ir vos spėjom iki betono pylimo. Norėjosi viską padaryti labai tvirtai, kad bepilant betoną jie nenukristų, todėl papildomai OSB plokštes tvirtinome pagaliukais pažeidžiamiausiose vietose. Taip pat viską reikėjo padaryti ir tiesiai. Ačiū Dievui, viskas pavyko. Pauliui beveik visus klojinius uždėti padėjo uošvis, nes vienam tai padaryti tikrai sunku, o aš aukštoje vietoje pagalbininkė nelabai gera :) Iš viso reikėjo padaryti 9 monolitines pagalves, ant kurių nugulė metalinės ir medinės sijos.

MONOLITINIS ŽIEDAS - BETONAVIMAS

Pats betonavimas užtruko 2 pilnas dienas dirbant 6 žmonėms. Esame dėkingi draugams ir giminaičiams už pagalbą! Įprastai monolitinis žiedas matosi plika akimi, o mūsų atveju, kadangi betoną pylėme į U formos blokelius, nieko nesimatė, nebent žiūrėtum iš viršaus. Tai varė į neviltį, nes atrodė, jog niekas nepadaryta. Ten, kur buvo monolitinės pagalvės, naudojome betono mišinį WEBER S100, vandenį ir plastifikatorių. Visur kitur maišėme cementą Rocket Cement M-600, plautą 0,4 fr smėlį, akmenukus santykiu 1:2:4. Akmenukai 3-8 mm frakcijos, bet dabar manome, kad gali būti ir didesni. Į betoną įdėjome inkarus/ankerius, kad būtų galima prisukti mūrlotus. Juos patobulinome su mediniais pagaliukais tam, kad jie iš betono iškiltų stačiu kampu. Vėliau medį išėmėme, liko tik 12 mm sriegis. Užpiltą betoną suvibravome perforatoriumi. Manome, kad reikėjo šiek tiek galingesnio, nes kai kur šonuose liko minimalūs tarpeliai. Betoną 2 dienas po kelis kartus laistėme, nes per greitai stingstantis betonas trūkinėja. Betoną visiškai sukietėjo ir išdžiuvo po 27 dienų, bet tvirtumas atsiranda jau po kelių dienų. Visiems paruošiamiesiems ir betonavimo darbams atlikti užtrukome beveik mėnesį dirbant tik po darbų ir savaitgaliais.

1. Atsparumas aplinkos įtakai: Betoniniai blokeliai yra atsparūs įvairioms oro sąlygoms, drėgmei, temperatūros svyravimams ir kitoms išorinėms įtakoms.
2. Prieinamumas: Betoniniai blokeliai yra plačiai prieinami statybinių medžiagų rinkoje ir dažnai yra palyginti pigesni nei kiti variantai.
3. Pritaikomumas: Su blokeliais galima kurti įvairių formų žiedus, pritaikytus poreikiams. Tačiau jie gali būti sunkūs ir reikalauti fizinio darbo juos montuojant.

Siekiant tinkamai paskirstyti apkrovas ant mūro blokų, konstrukcijas rekomenduojama remti per monolitinį žiedą. Betoninės sienų paviršiai uždengiami per 10-12 val. Laistymas pradedamas po 5-10 valandų nuo betonavimo. Jei temperatūra ≤3 °C, betono laistyti nereikia. Pagalbiniai keraminiai blokeliai komplektuojami tam, kad, statant namą, pagrindinių išorinių blokų nereikėtų pjaustyti ir sienos neprarastų sandarumo. Išorės sienoms dažniausiai naudojami trijų-keturių rūšių to paties pločio blokeliai. Pagalbiniai blokeliai + konstrukcinis namo projektas sudaro tik 1-3 % visų namo sienų kainos. Langai ir durys dažnai montuojami į apšiltinimo sluoksnį, o Heluz pagalbiniai blokeliai su išėma leidžia tai padaryti be papildomų laikiklių. Jei reikia įrengti monolitinį žiedą, apšiltinti mazgus atsižvelgiant į gelžbetoninių žiedų reikalingumą būtina.

Konkretūs statybiniai sprendimai ir pasirinkimai

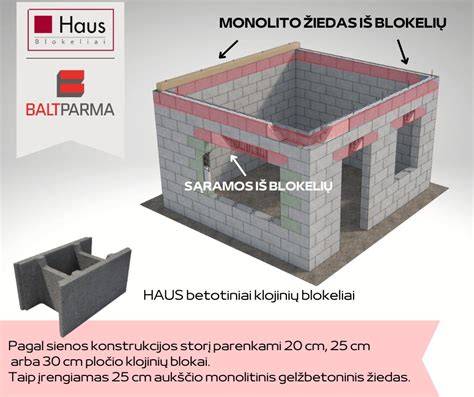

Ar gelžbetoninei perdangai reikia daryti žiedą? Statau vieno aukšto namą su mansarda, iš Palemono keramikos blokelių (20 cm pločio). Tradiciškai keraminiams blokams gelžbetinio žiedo daryti nereikia, tačiau realioje praktikoje Palemono blokų kokybės atveju dažnai rekomenduojama daryti. Gelžbetoninėms plokštėms žiedo daryti nereikia, o Gelžbetoninei perdangos terivoms lygiagrečiai su perdanga. HAUS klojinių blokai rekomenduojami monolitiniam žiedui, o blokų matmenys parenkami pagal sienos konstrukcijos storį (20 cm arba 30 cm pločio klojinių blokai). Betonavimo darbai atliekami pagal ST 121895674.06:2009 „Betonavimo darbai“ reikalavimus. Prieš užmonolitinant HAUS klojinių blokus, jų paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokų eilių, kai betono slankumo klasė S3. Kai konstrukcija aukšta, betonavimas vykdomas etapais: kiekviename etape užbetonuojama trys su puse blokų eilės. Pradinėje sukloto betono kietėjimo stadijoje reikia palaikyti tam tikrą temperatūros ir drėgmės režimą. Vasarą betonas laistomas kelias paras, o žiemą - saugomas nuo šalčio. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5-10 h.

Į ką atkreipti dėmesį renkant medžiagas sienoms?

• Išplanavimas: didesni kambariai ar langai reikalauja stipresnės medžiagos (10 MPa ir daugiau), kuri gali būti papildomai reikalinga perdangoms ir stogui.
• Šiluminė varža: didesnė šiluminė varža dažnai reiškia mažesnį tvirtumą, todėl svarbu subalansuoti tarp apkrovų ir šilumos izolacijos.
• Drėgnumas: įmirkis ir įdrėkis skiriasi bandymais; didesnis įmirkis reiškia daugiau poreikio apsaugoti mūrą nuo drėgmės betonavimo metu ir po jo.
• Laikotarpis ir sezonas: laikas ruošti šiltinimą ir sienų projektus, priklausomai nuo stogo uždengimo.

Renkantis sienų konstrukcijos medžiagas, rekomenduojama skaičiuoti ir lyginti sienos kvadratinio metro kainą su apšiltinimu, įvertinus gelžbetoninių žiedų reikalingumą, vidaus tinko storį ir darbų kainą. Įvertinus išvardytas rekomendacijas galima pasiūlyti statyti namo sienas iš ARKO sienų blokų, kurie turi 11-17 MPa tvirtumą ir 14-17% įmirkį. 18 cm storio ARKO M18 blokai užtikrina gerą garso izoliaciją ir lengvesnį montavimą. 18 cm storio siena su 18 cm putų polistirolo sluoksniu suteiks šiluminę varžą apie 5. Tokios apšiltintos sienos gali būti pigesnės už kai kurias alternatyvas ir sukels mažesnes išlaidas ilguoju laikotarpiu.

Papildomai: keraminiai blokeliai KERATERM 25 turi stiprumą 15 MPa, Fibo 25 cm blokelių stipris - 3-5 MPa. Taigi keraminiai blokai yra kur kas tvirtesni, todėl prieš dedant perdangas (iki 6,5 m ilgio) dažnai nėra būtinas g/b monolitinis žiedas. Naudojant Fibo blokelius, g/b žiedas yra reikiamas. Dėl kainų palyginimo Keraterm blokai gali būti pigesni už Fibo sprendimus, o tai gali suteikti GBS kapacitį sutaupyti 450-600 Eur.

Ar gelžbetoninei perdangai reikia daryti žiedą?

Statau vieno aukšto namą su mansarda iš Palemono keramikos blokelių. Tradiciškai keraminiams blokams gelžbetinio žiedo daryti nereikia, tačiau praktikoje Palemono blokų kokybės atveju rekomenduojama daryti ir patarti. Gelžbetoninei perdangai žiedo reikia, gelžbetoninei plokštei - nereikia. TERIVA perdangoms - žiedo nereikia, bet konstruojama su perdanga. Monolitinių žiedų naudojimo atvejais rekomenduojama naudoti HAUS klojinių blokus. Priklausomai nuo sienos storio pasirinkite 20 cm arba 30 cm pločio klojinių blokus. Pradedant monolitinį žiedą, būtina užtikrinti tinkamą betono sukibimą ir laikytis standartų bei technologijų - betonavimo darbai turi vykti horizontaliai, o betonas turi būti palaikomas tinkamose sąlygose.

Šiame įraše rasite praktinį kelią, kaip patiems pasidaryti monolitinį žiedą, įvertinant pasiruošimą, klojinų montavimą, armatūros įrengimą, vertinimą dėl stogo nuolydžio bei galimus tolesnius patobulinimus pretenduojant prie ateities statybų sprendimų. Namo plotas, darbų apimtys ir papildomi paaiškinimai iliustruoja, kaip pasiekti tvirtą, tolygiai paskirstytą gelžbetoninio žiedo sistemą su optimalia šilumine ir garso izoliacija.
