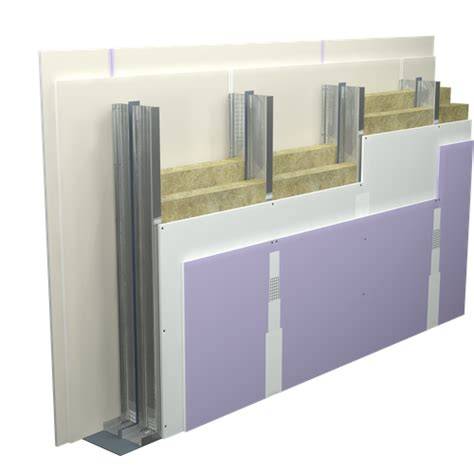

Pertvara W112: viengubo karkaso pertvara su dviguba gipso kartono plokščių danga

Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga. Žemiau pateiktas išsamus vadovas iš išsamių žingsnių ir reikiamų medžiagų trumpinimo, kad būtų užtikrinta garso izoliacija, struktūrinis stabilumas ir priešgaisrinė sauga.

Reikalingos medžiagos

• Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
• Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
• Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 - tvirtinti perimetrinį UW profilį prie grindų ir lubų bei kraštinius CW profilius prie besiribojančių sienų (išeiga 1,6 vnt./1 m²).
• Sandarinimo juosta Dichtungsband - klijuojama ant UW profilio nugarėlės (išeiga: 1,2 m/1 m²) arba Trennwandkitt sandarinimo mastika - užpildyti ant UW ir CW profilių nugarėlių (išeiga: 0,3 vnt/1 m²).
• Skiriamoji juosta Trenn-Fixx - slydimo siūlėms tarp pertvaros ir lubų bei besiribojančių sienų.
• Gipso kartono plokštės Blue - montuojamos dviem sluoksniais (išeiga: apie 4 m²/1 m²).
• Diamantschrauben XTN - savisriegiai Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui; 38 mm ilgio antram sluoksniui (išeiga: apie 14 vnt./1 m² pirmam sluoksniui; 30 vnt./1 m² antram sluoksniui).
• Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
• Kurt siūlių armavimo juosta - galutinio plokščių sluoksnio siūlių armavimui (išeiga: apie 1,2 m/1 m²).
• Tiefengrund giluminis gruntas (pagal poreikį).
• Mineralinė vata Knauf Insulation TP115 (storį parenkamas pagal statramstinio profilio plotį) (išeiga: apie 1 m² / 1 m²).
• Kantenhobel oblius - skersinėms siūlėms nusklembti.
• Raspelhobel - nupjautiems plokštės kraštams lyginti.
• Elektrinis suktuvas.
• Schraubgriffspachtel arba Kleine Traufel mentelės - siūlių glaistymui.

1 žingsnis: konstrukcijos planavimas

Būtina iš anksto suplanuoti: garso izoliacijos ir gaisrinės saugos reikalavimus pertvarai; ar pertvara bus montuojama sausose ar drėgmės veikiamose patalpose; aukštį (svarbu renkantis profilio plotį); ar bus įrengiamos durų angos; ar pertvara bus apkraunama papildomomis apkrovomis. Reikalingo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis Knauf W11.lt pertvarų sistemų techniniu bukletu ir priklausomai nuo to, kokio tipo pertvarą planuojate montuoti. Pasirinkus vieną populiariausių pertvaros konstrukcijų Knauf W112 (metalinė viengubo karkaso pertvara su dviguba plokščių danga), remiantis techniniais duomenimis lentelėje, pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.

2 žingsnis: paruošiamieji darbai

Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymėkite būsimos pertvaros kontūrus, nurodydami kur bus angos ir elementai didinantys karkaso atsparumą apkrovoms. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Jei yra nelygumų, juos būtina pašalinti tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt).

3 žingsnis: perimetrinių profilių montavimas

1. Pasimatuokite ir atsikirpkite reikiamo dydžio profilius.
2. Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą, kuri užsandarina nedidelius pagrindo nelygumus (iki 2 mm) ir neleidžia garso sklisti perimetru; esant didesniems nelygumams - naudokite Trennwandkitt mastiką.
3. Perimetrinį karkaso profilį pritvirtinkite prie pagrindo (grindų ir lubų) su tinkamais tvirtinimo elementais.
4. Patikrinkite vertikalumą tvirtinimo taškuose montavimo metu.
5. Tvirtinimo atstumas tarp tvirtinimo taškų turi būti ≤100 cm (aukštis iki 3 m) arba 50 cm (aukštis virš 3 m).

4 žingsnis: statramsčių išdėstymas

Pasižymėkite CW profilių - statramsčių - vietas. Jei planuojamos durys, pirmiausia į UA profilių sumontuokite durų angą. Tada CW profilius išdėstykite taip, kad virš durų plokščių siūlės būtų perstumiamos ne mažiau kaip 150-200 mm ir nebūtų vienoje vertikalėje su angokraščiu.

5 žingsnis: CW profilių montavimas

1. Ant kraštinių CW profilių nugarėlių užtepkite dvi sandarinimo mastikos Trennwandkitt juostas, prispauskite profilius ir tik tada prisukite prie pagrindo. Mastika veikia kaip garso izoliacija ir papildoma tvirtinimo priemonė. Atstumas tarp tvirtinimo taškų turi būti ≤100 cm, bet ne mažiau kaip 3 taškai.
2. Vertikalieji CW profiliai - statramsčiai - turi būti įstatomi į UW profilius (gulekšnius). Prireikus statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis; skardvaržčiais tvirtinti negalima.
3. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Viršuje tarp statramsčio ir gulekšnio dugno palikti 10 mm tarpą. Visos montuojamų statramsčių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai paliktos skylės vienoje eilėje.
4. Prireikus statramsčiai gali būti ilginami; ilginamos jungtys turi būti perslinktos.

6 žingsnis: skiriamosios juostos klijavimas

Sumontavus profilius ant šoninių sienų ir lubų klijuokite skiriamąją juostą Trenn-Fixx. Juostą galima klijuoti ir ant UW perimetrinių profilių taip, kad liktų kyščių dalys 5 cm. Juostą priklijuoti reikia prieš plokščių montavimą.

7 žingsnis: gipso kartono plokščių tvirtinimas

1. Gipso kartono plokštės tvirtinamos savisriegiais. Atsižvelgiant į plokščių sluoksnių skaičių ir storį, parenkamas savisriegių ilgis.
2. Atstumas tarp savisriegių priklauso nuo apkalos tipo: pirmame sluoksnyje iki 750 mm, paskutiniame - iki 250 mm. Visi sluoksniai turi būti pritvirtinti per vieną darbo dieną. Jei sluoksniai tvirtinami vėliau, atstumai tarp savisriegių kiekviename sluoksnyje - 250 mm.
3. Minimalus atstumas tarp savisriegio ir plokštės krašto 10 mm (dengto kartonu) arba 15 mm (ne dengto kartono). Glaistant galvutės turi būti įveržtos taip, kad glaistiklis neprilįstų prie savisriegių. Naujo savisriegio į seną skylę negalima sukti.
4. Savisriegiai turi įsukti tiek, kad galas išsikištų ne mažiau kaip 10 mm antroje pusėje. Plokštės tvirtinamos tiek vertikaliai, tiek horizontaliai; rekomenduojama naudoti plokštes be jungčių aukštyje.
5. Mišrios plokščių tvirtinimo kryptys galimos, tačiau vienoje pertvaros pusėje neturi būti skirtingų kryptių jungčių.

8-9 žingsniai: siūlių glaistymas bei antro sluoksnio montavimas

8. Užglaistyti pirmo sluoksnio siūlės Uniflott glaistu. Pjautinėms siūlėms naudoti oblių, gruntuoti giluminiu gruntu Tiefengrund prieš glaistymą.
9. Antro sluoksnio plokštės montavimas; abiejose pertvaros pusėse skirtingų sluoksnių siūlės neturi sutapti.
10. Išdžiūvus pirmo sluoksnio glaistui, montuoti antrą sluoksnį ir užglaistyti siūles. Armuoti Kurt juosta. Jungtys su kitomis konstrukcijomis užglaistomos. Taip pat užglaistomos savisriegių galvutės. Išdžiuvus glaistui, nuimkite skiriamąją juostą Trenn-Fixx.

10 žingsnis: paviršiaus paruošimas ir deformacinės siūlės

Deformacinės siūlės būtinos ilgoms pertvaroms arba esant dideliems grindų/lubų plokščių aukščio pokyčiams: kas 15 m arba dažniau numatomi deformacinės ir temperatūrinės jungčių siūlės. Formuojamos saugant gipso kartono konstrukcijas nuo defektų. Jei pertvara jungiasi prie lubų arba pakabinamų lubų, atsižvelkite į bendrą sistemos sąveiką.

Durų angų formavimas

Profilis durų angai parenkamas pagal būsimų durų svorį. Grindų UW profilis pritvirtinamas prie pagrindo ties durų angos kraštu. Į UW profilius įstatomi vertikalieji UA profiliai (2 mm storio), sudarantys durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami 8x60 mūrvinėmis varžtų kampų komplektu. Viršutiniuose kampuose paliktos atviras vietos elektros laidams. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profilais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius pagal gipso kartono rinkinius. Siūlių jungtys virš angų kraštų turi būti perstumtos 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu. UW-75 profilis pritvirtinamas prie lubų ir grindų.

Knauf kontekstui ir technologinei prasmės

Vokietijos pramonės milžinas Knauf savo sėkmę grindžia sisteminiu požiūriu: siūloma ne tik pavienė prekė, bet užbaigtas technologinis sprendimas - nuo profilio ir varžto iki galutinio glaisto sluoksnio. Knauf produkcija vertinama dėl itin aukšto technologinio stabilumo ir ekologiškumo. Gipsas reguliuoja patalpų mikroklimatą, o gamintojo dėmesys tvariai gamybai užtikrina sveiką aplinką gyventi. Nuolatinės investicijos į tyrimus leidžia pasiūlyti sprendimus kaip lengvai šlifuojami glaistai (Sheetrock linija) bei specializuotos grindų liejimo sistemos.
