Iš nerūdijančio plieno pagaminta PIPE movinių vamzdžių sistema yra suprojektuota fekalinėms ir nefekalinėms nuotekoms, taip pat lietaus vandeniui ir pramoninėms nuotekoms nuvesti. Kartu su ACO nerūdijančiojo plieno trapais bei latakais, PIPE vamzdžiai formuoja visapusišką vandens nuvedimo sistemą. Medžiagų savybės užtikrina ne mažiau 40 metų tarnavimo laiką. PIPE sistema yra higieniškesnė, tvirta ir patvari, lyginant su plastikinėmis, ketinėmis ar suvirintų plieninių vamzdžių sistemomis, skirtomis gravitacinei ir vakuuminiai kanalizacijai.
Tiesa, norint užtikrinti optimalų nuotekų ir lietaus vandens drenažą, būtina įvertinti plieno vamzdžių tiesinių nuostolių dydžius. Šios nuostolių dalys priklauso nuo vamzdžio skersmens, pūtimo greičio, nenuosekliai veikiančių įtaisų (alkūnių, trišakių) ir nuolydžio. Nuolydis bei ks koeficientas yra svarbūs elementai debito skaičiavimui, o jų tikslus nustatymas lemia sklandų srauto tekėjimą be stagnacijų ar viršslėgių.
AC0 PIPE movinių vamzdžių charakteristikos ir nuostolių įtaka

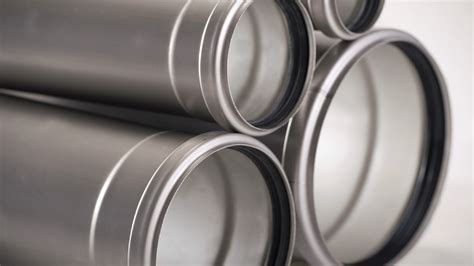

AC0 Pipe moviniai vamzdžiai tiekiami su dvigubomis EPDM arba Viton sandarinimo tarpinėmis. Dvigubas manžetiniai sandariklis užtikrina papildomą saugą visą tarnavimo laiką. Sistema pritaikyta 0,5 bar darbiniam slėgiui. Jei yra galimybė, jog susidarys didesnis slėgis, būtina naudoti movų apkabas. Vamzdžių skersmuo: DN 40 - DN 315; vamzdžio ilgis: 500 mm - 6 000 mm. Visos jungiamosios detalės, adapteriai, taip pat jungtys prie kitų vamzdžių sistemų. Itin paprastas „push-in“ surinkimas, nereikia vietoje suvirinti siūlių, mažas elementų svoris, labai didelis atsparumas ugniai.
Debitai lietaus/liūties vandens drenažui skaičiuojami, taikant Colebrook White formulę. Šiurkštumo koeficientas ks = 0,6 mm (elektroninės lentelės skaičiavimuose naudojami tik „vamzdžio skersmenys“, kurie yra vidiniai skersmenys). Nuolydis procentais atitinka įvairių Ø dydžių sekas, o lentelėje pateikti debitai galioja tik esant laisvam ištekėjimui. Kai ištekėjimas nėra laisvas, debitui įtaką daro pasroviui esantys srautą ribojantys įtaisai.
Nuolydžiai pateikti lentelėje skirtingiems Ø 40 mm, Ø 50 mm, Ø 75 mm, Ø 110 mm, Ø 125 mm, Ø 160 mm, Ø 200 mm, Ø 250 mm ir Ø 315 mm vamzdžiams, atsižvelgiant į švelnų ar stiprų srautą bei arseną. Šie nuolydžiai yra svarbūs valdymo ir projektavimo fazėse, kad būtų pasiektas minimalus frikcinis nuostolis ir išlaikytas stabilus debito lygis.
Šiukštumo koeficiento ks reikšmė 0,6 mm yra pagrįsta elektroninės lentelės skaičiavimais, kur naudojami tik vidiniai vamzdžio skersmenys.
Vamzdžių vykdymas, jungtys ir įrenginiai
AC0 PIPE moviniai vamzdžiai yra užfiksuoti dviejų tipų sandariklių sistemoms: EPDM ir Viton (FPM). Dvigubas sandariklis užtikrina ilgalaikį atsparumą vandeniui bei cheminėms medžiagoms. Movoms reikia apkabų, kai gali susidaryti didesnis slėgis. Vamzdžių sistemą papildo įvairios jungtys ir adapteriai, įskaitant alkūnes, trišakius, jungtis su kitomis sistemomis. Tokia įvairovė leidžia tiksliai pritaikyti nuotekų ar lietaus vandens kanalizaciją tiek pramonėje, tiek prekybos patalpose.
Nuolydžių ir srauto skaičiavimai naudojant Colebrook White formulę
- Koeficientas ks priklauso nuo vamzdžio paviršiaus, medžiagos ir skaidymo charakteristikų.
- Nuolydis (%) lemia slėgio nuostolius per trumpą slėgio nuolydį, o skaičiavimo lentelės pateikia skirtingus duomenis pagal Ø.
- Ši formulė taikoma lietaus/liūties vandens drenažui, kai ištekėjimas yra laisvas; kai yra įrenginių apribojimų, debitui įtaką daro srauto ribojimo įtaisai.
Matmenys, klasės ir laikymas
Vamzdžiai tiekiami su skirstymais į skirtingas tvarkaraščio klases: STD, XS, XXS ir kt. Nerūdijančiojo plieno vamzdžiai gali būti suvirinti arba besiūliai, pasižymintys atsparumu korozijai ir lengvu montavimu. Blindinės ir besiūlių vamzdžių specifikacijos dažnai yra ASTM A312/A358 A 106 B ir A 106 B bei API 5L. Plieninių vamzdžių ilgaamžiškumas grindžiamas vystymo laikotarpiu, kur vamzdis turi užtikrinti tinkamą sienelės storį pagal tvarkaraštį.

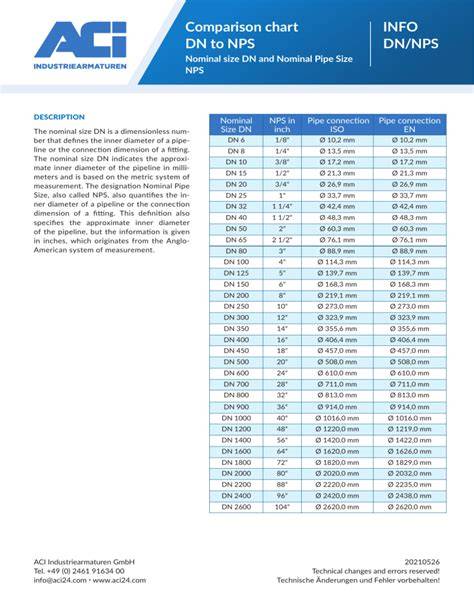

Svarbu pasirinkti tinkamą matmenų žymėjimą, nes plieniniai vamzdžiai yra žymimi pagal NPS (Nominal Pipe Size) ir DN (Diameter Nominal). Jų grafikai gali skirtis priklausomai nuo medžiagos ir standartų: ASME B36.10M/BS 3600, ASME B36.19M nerūdijantiesiems vamzdžiams, ir kita. Dažniausiai naudojami standartai: A 53, API 5L, API 5CT, A 106 B, A 333, A 335 ir pan.
Plieninių vamzdžių tipai ir jų paskirtis
Besiūliai vamzdžiai (SS) gaminami iš ilgo ruošinio, be ilginės siūlės, o ERW ir SAW (elektrinio varžo suvirinimas) formuoja vamzdžius su viršutinėmis siūlėmis. Besiūliai vamzdžiai dažnai taikomi slėgio vamzdynuose, cheminėje pramonėje ir naftos perdirbimo gamyklose. ERW vamzdžiai dažnai turi specifikacijas ASTM A 53 arba API 5L; besiūliai vamzdžiai pagal ASTM A 106, A 333, A 335 ir pan. Sienos storis ir grafikas turi būti parenkami pagal eksploatacijos sąlygas, slėgį ir aukštą temperatūrą.

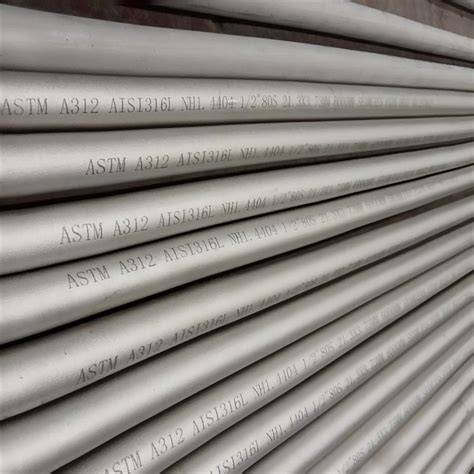

Nerūdijančiojo plieno vamzdžiai yra ypatingai atsparūs korozijai, todėl dažnai naudojami chemijos ir naftos pramonėse, taip pat maisto ir popieriaus gamyklose. 304 ir 316 klasės nerūdijantis plienas suteikia skirtingas atsparumo savybes, molibdeno kiekis 316 didina atsparumą korozijai prie jūros aplinkų ir agresyvių medžiagų.
Sandėliavimo ir transportavimo pavojai bei rekomendacijos
Pramoniniai vamzdžiai turi būti laikomi švariai, sausoje vietoje, be korozijos rizikos. Didelio skerspjūvio vamzdžiai gali būti laikomi atvirame ore, o mažesni - patalpose. Svarbu laikytis teisingos krovos tvarkos: laikyti pagal rūšis ir specifikacijas, naudojant medines kilimėlius arba akmenines plokštes, užtikrinant lygaus paviršiaus ir tinkamos ventiliacijos sąlygas. Krūvų aukščiai: rankinis valdymas iki 1,2 m, mechaninis - iki 1,5 m, kamino plotis - 2,5 m. Tinkamas užpildas ir laikymo pagrindas sumažina išorinės aplinkos poveikį;
Apžvalga apie matmenis ir standartus
Gamyklose plieniniai vamzdžiai dažnai tiekiami 21 pėdų ilgio arba SRL/DRL formatu. Vamzdžio išorinis skersmuo ir sienos storis nurodomi pagal tvarkaraštį (Sch) ir standartą (ASME B36.10M arba B36.19M). Vamzdžių svoris gali būti pateikiamas lb/ft arba kg/m, o tikslus svoris priklauso nuo sienos storio ir išorinio skersmens. Dėl to svarbu žinoti, kad ANSI/ASME svorių lentelės rodo teorinį svorį, o faktinis svoris gali šiek tiek skirtis dėl tolerancijų.
Svarbiausia - pasirinkti tinkamą grafiko ir sienelės storio derinį pagal naudojimo sąlygas, kad būtų užtikrintas reikiamas slėgis ir minimalūs nuostoliai. Nerūdijančio plieno vamzdžių porfitai ir švelnėjimo galimybės leidžia kurti siauras sieneles (pvz., Sch 5, Sch 10), kurios išlaiko struktūrinį vientisumą. Taip pat galima rinktis plieninius vamzdžius su epoksidine danga ar cinkuota danga, siekiant papildomos apsaugos nuo korozijos.
