Šiame straipsnyje aprėpiami besiūlių ir suvirintų plieninių vamzdžių standartai, jų tikslai, taikymo sritis, taip pat svarbiausi ISO/EN, ASTM, API ir GB/JIS/DIN bei kitų regionų norminiai reikalavimai. Pagrindinis tikslas - pateikti išsamią apžvalgą apie vamzdžių matmenis, sienelės storį, apdailą ir bandymų metodus, kurie užtikrina saugumą, patikimumą ir ilgaamžiškumą įvairiose aukštos ir žemos temperatūros bei slėgio sąlygose.
Bendrosios nuostatos ir tarptautiniai standartai
Plieninių vamzdžių standartas apima įvairias specifikacijas ir reikalavimus, kurių gamintojai turi laikytis, norėdami gaminti aukštos kokybės produktus. Pagrindiniai organizmai: ASTM (Amerikos Testų ir Medžiagų asociacija), API (Amerikos naftos instituto standartai), EN (Europos normos), JIS (Japonijos standartai), DIN/DVGW ir kitos regionalinės nuostatos. Vamzdžių matmenys ir tolerancijos dažnai reglamentuojami ASME B36.10/B36.19, o tarptautiniu lygiu - EN 10210/10216/10217, ISO 3183 ir kt.
Amerikos standartai ir besiūlių bei suvirintų vamzdžių savybės
ASTM A53/A53M - besiūliai ir suvirinti juodo plieno vamzdžiai ir karštakolis cinkuotų plieninių vamzdžių klasėms. ASTM A106-02 - anglės plieno besiūliai vamzdžiai aukštai temperatūrai darbui. ASTM A161-94, A179/90, A192/192M, A209/A209M, A210-02, A213/A213M, A333/A333M, A335/A335M - įvairių anglies, legiruotų, distiliavimo ir šilumokaičių vamzdžių standartai. Papildomi reikalavimai atsiranda dėl šilumos mainų, aukšto ar žemo slėgio darbų, distiliavimo įrangos, katilų ir perkaitininkų poreikių.
AISTORINIŲ įrankių rinkinys, įskaitant A333 (žemos temperatūros vamzdžiai), A106 (aukštos temperatūros), A519/A520 (mechaniniai vamzdžiai), A106/A53 (bendri konstrukciniai vamzdžiai) ir kt. - suteikia pagrindą rinkai įsigyti patikimą ir universalų plieninį vamzdį. Taip pat minimi API 5L, API 5CT ir API 5D - naftos ir dujų pramonės vamzdžiai bei korpuso detalės.
Europos, japonijos ir kitų regionų standartai
EN standartai (pavyzdžiui, EN 10210, EN 10216, EN 10217) reglamentuoja ne lydinį ar lydinį plieną siūliniams ir besiūliams vamzdžiams, skirtus slėgiui. JIS G3456/ G3458/ G3462/ G3467 ir kt. - japonų vardiniai skiemenys, tarptautiniai DIN reglamentai (DIN 17175, DIN 2391, DIN EN 10210) - užtikrina kokybę ir atitiktį. GB/T standartai (Kinija) apima GB/T 8163/5310/9711 ir kt. Visos šios nuostatos prisideda prie atitikties tarptautiniams reikalavimams ir skaidrių tiekimo grandinių.

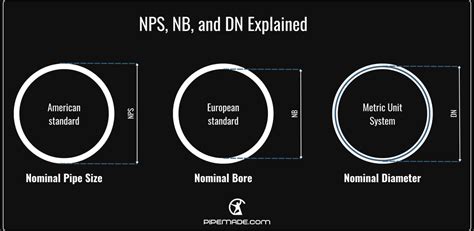

Matmenų ir tvarkos sistemos (NPS, DN, SCH) ir jų tarpusavio konvertavimas
Vamzdžių matmenys dažnai pateikiami kaip:
- NPS x Sch (NPS - vardinis vamzdžio dydis coliais, Sch - tvarkaraštis);
- NPS x WGT (svorio klasė);
- DN (nominalusis skersmuo) x OD/ID santykis; DN x NB konvertavimas: DN = 25 x NPS (coliais).
TVARKARAŠČIAI (Sch) nurodo sienelės storį. Dažniausiai naudojami: SCH 40 (bendram pramoniniam naudojimui) ir SCH 80 (aukštam slėgiui). XXS ir kiti didesni dažnai taikomi specialioms procedūroms. Darbo slėgis ir sienelės storis yra susiję per Barlow formulę: P = 2 S t / D, kur P - darbinis slėgis, S - leistinas įtempis, t - sienelės storis, D - išorinis skersmuo.
Pavyzdžiai: 4 colių SCH 40 A106 Gr.B vamzdis (OD 114,3 mm, sienelės storis 6,02 mm) turi darbinį slėgį apie 14,5 MPa. SCH 80 turi storesnę sienelę - 8,56 mm, suteikdama didesnį saugumo marginą.
Besiūlių (ERW) ir suvirintų (Welded) vamzdžių skirtumai
Besiūliais vamzdis gaminamas perforuojant vientisą ruošinį ir įtraukiant į tuščiavidurį profilį be suvirinimo siūlių, todėl sienelės storis yra vienodas visoje ilgumo ašyje (naudinga aukštam slėgiui ir aukštai temperatūrai). Suvirintas vamzdis formuojamas iš plieninės plokštės ar ritės ir suvirinant išilginę siūlę; dažnai pigesnis, gali būti didesnio skersmens.
Medžiagos ir jų pritaikymas
Anglies plienas (A106, A53, A333) - plačiausiai naudojama klasė. Legiruotas plienas (A335, P11, P22, P92) - aukštesnės temperatūros ir didesnės atsparumo korozijai sritys. Nerūdijantis plienas (304, 316, 321, 347 ir dvigubi nerūdijančio plieno tipai 2205, 2507) užtikrina korozijai atsparų paviršių ten, kur dirba agresyvios terpės ir aukštos temperatūros sąlygos.
API 5L SSAW vamzdžiai, skirti naftos ir dujų transportavimui, turi atitikti papildomus MT/UT/RT/NDT reikalavimus dėl tiek mechaninių savybių, tiek kokybės kontrolės per gamybos procesą. ISO 3183 ir EN/GB/B36.10/36.19 užtikrina tarptautinį suderinamumą ir kokybę.
Techninės sąlygos ir paviršiaus apsaugos dangos
Šilumos mainų vamzdžiams taikomos specifinės dangos: FBE (Fusion Bonded Epoxy), 3LPE (trijų sluoksnių epoksidinis-ylosizduotas), 3LPP (trijų sluoksnių polimero dangos), cementinė danga geriamojo vandens vamzdžiams. Šios dangos didina atsparumą korozijai ir pratęsia vamzdžio tarnavimo laiką.
Kokybės užtikrinimas ir bandymai
Neardomasis bandymas (NDT): UT (ultragarsinis), RT (rentgeno), MT (magnetinių dalelių), PT (prasiskverbimo dažymo). Hidrostatinis bandymas: tikrinamas sandarumas ir atsparumas slėgiui. Mechaniniai testai: tempimas, kietumas, Charpy smūginis testas. Šie testai užtikrina, kad vamzdis atitinka saugumo ir dizaino reikalavimus.
Praktiški patarimai užsakant ir įsigyjant vamzdžius
- Pasirinkti tvarkaraštį (Sch) ir dydžių konfigūracijas pagal planuojamą slėgį ir temperatūrą.
- Atkreipti dėmesį į OD vs ID skirtumą, ypač mažesniuose NPS dydžiuose.
- Patikrinti gamyklos sertifikatus ir MTC (Mill Test Certificate) su atsekamais šilumos skaičiais.
- Atliekant užsakymus įvertinti logistinius aspektus: OD, svoris, ilgio pasirinkimas ir transportavimo sąnaudas.
Įvykių ir taikymo pavyzdžiai
Šiame tekste aptariami keli praktiniai pavyzdžiai: nuo ERW vamzdžių taikymo gyvenamosiose ir komercinėse sistemose iki aukšto slėgio katilų ir garų linijų, taip pat naftos ir dujų pramonės vamzdynų specifikacijos (API 5L, API 5CT). Toliau plėtojant, išskiriami DIN/GB/JIS/DIN EN standartų atitikmenys, skirti tarptautinei prekybai ir projektų įgyvendinimui.
lentelė: pagrindiniai standartai ir jų taikymo sritys
| Standartas | Apimtis | Taikymo sritis | Įtrauktos medžiagos |
|---|---|---|---|
| ASTM A53/A53M | Besiūlių ir suvirintų vamzdžių klasė | Bendro naudojimo dujos ir vanduo | Anglinis plienas, cinkuotas variantas |
| ASTM A106 | Aukštos temperatūros besiūliai vamzdžiai | Elektrinės, naftos perdirbimas | Anglis |
| API 5L | Vamzdynų plieniniai vamzdžiai | Nafta ir dujos | Naftos ir dujų vamzdžiai |
| EN 10216 / EN 10217 | EN plieniniai vamzdžiai slėgiui | Tarptautinė prekyba | Nerūdijantis/anglinis plienas (priklauso nuo varianto) |
Taikymo atvejai rodo, kad BESIŪLIAI vamzdžiai - dažnai naudojami aukšto slėgio/šaltų sąlygų sąlygose, o suvirinti vamzdžiai - dažnai įperkamesni ir plačiau taikomi bendroms konstrukcijoms. Šie skirtumai formuoja pasirinkimo kriterijus projektų planavimo etape.
