Rinkdamiesi miesto dujotiekius, laikomasi „Miesto dujų projektavimo kodekso“ GB 50028-2006 (2020 m. leidimo). Pagrindinis pagrindas yra dujotiekio projektinis slėgio laipsnis, klojimo būdas ir aplinkos korozijos sąlygos. Taikymo scenarijai: vidutinio ir žemo slėgio palaidoti dujotiekiai, kurių projektinis slėgis yra mažesnis arba lygus 0,4 MPa. Vykdymo standartai: GB 15558.1 ir GB 15558.2. Apribojimai: prastas UV atsparumas, įrengimas atvirame lauke griežtai draudžiamas, ilgoji darbo temperatūra neviršija 40 laipsnių, o viršutinė atsparumo slėgiui riba yra žema. Taikymo scenarijai: žemo slėgio vamzdžiai iki 0,2 MPa; plieniniai vamzdžiai - vienintelis vamzdžių tipas visą slėgio lygį aprėpiantis sprendimas. Taikymo scenarijai: patalpų dujų stovai, užpildomi skaitiklio atšakos vamzdžiai, paslėptos sekcijos, einančios per sienas; buitinių krosnelių ir vandens šildytuvų pajungimo segmentai. Apribojimai: žemo slėgio laikomoji galia; plastikinis sluoksnis sensta, o sąsajos nutekėjimo rizika didesnė nei metalinių vamzdžių; sąsajos yra sudėtingos ir priežiūros išlaidos didelės. Turi būti naudojamos tik dujų specifinės vamzdžių medžiagos; negalima keisti įprastų PVC ar PPR vamzdžių. Naujos statybos projektams vartojama PE100 klasės medžiaga. Vidiniai nerūdijančio plieno vamzdžiai atlieka pagrindinį vaidmenį vidaus apdailoje ir paslėptame įrengime; plonasieniai nerūdijančio plieno vamzdžiai naudojami nuo DN15 iki DN50. Dujoms naudojami gofruoti nerūdijančio plieno vamzdžiai - pagrindinis sprendimas prijungti prietaisų segmentus po skaitiklio. Taip pat egzistuoja plieninis-sustiprintas polietileno plastikinis vamzdis (DN50-DN500, 0,4-1,0 MPa slėgis) ir sferoidinis grafito ketaus vamzdis (DN100-DN800, K9 sienelės storio).
Medžiagos ir skirstymas
IV. Medžiagos klasė: naujos statybos projektai naudoja PE100 dujų mišrių ingredientų sistemas. Vidiniai nerūdijančio plieno vamzdžiai suteikia aukštą ilgaamžiškumą ir estetinius sprendimus; plonasieniai nerūdijančio plieno vamzdžiai (304/316L) naudojami vidiniams atviriems arba paslėptiems magistraliniams vamzdynams ir atšakoms (DN15-DN50, sienelės storis 0,8-1,5 mm). Dujoms naudotini gofruoti nerūdijančio plieno vamzdžiai - pagrindinis sprendimas prijungti prietaisų segmentus po skaitiklio. Svarbiausi išvardytiems uždaviniams papildomai: plieninis - sustiprintas PE plastiko kompozitinis vamzdis dažniausiai tiekiamas nuo DN50 iki DN500 su slėgiu 0,4-1,0 MPa. Sferoidinis grafito ketaus vamzdis dažniausiai nuo DN100 iki DN800 su tvirtai apsaugota sienele.
Instaliavimo ir eksploatacijos nuostatos
V. Minimalus dirvožemio dangos gylis: nuo vamzdžio viršaus iki žemės - 0,9 m po motorinėmis transporto priemonėmis, 0,6 m po ne-motorinėmis transporto priemonėmis/šaligatviais, 0,3 m po kiemo žaliais plotais, 0,8 m po dirbamu lauku. Užpildymo specifiškai - 10-15 cm smulkaus smėlio arba minkšto grunto sluoksnis po vamzdžiu ir 0,5 m virš vamzdžio užpylimas smulke žeme. Pagrindiniai vidaus vamzdynų reikalavimai: draudžiamos įrenkamos zonos (miegamieji, vonios, buvimo patalpos su degiomis medžiagomis, elektros paskirstymo patalpos, kabelių tranšėjos, tiesi per dujinius prietaisus). Sieninės movos montavimas - plieninės movos, skersmuo 2 dydžiais didesnis už vamzdį, užpildyti ugniai atspariomis lanksčiomis medžiagomis. Elektros saugumas - atviruose vamzdynuose lizdų atstumas didesnis nei 15 cm arba lygus, nuo skirstomųjų dėžių ir atvirų jungiklių - 30 cm; susikertančių laidų vietose - izoliacija movomis. Raudonoji linija - lankstų vamzdyje jungiamų įrenginiųilgio limitas 2 m; eiti per sienas, lubas ar grindis - draudžiama. Paprastos guminės spiralės tarnavimo laikas mažesnis nei 18 mėnesių; pirmenybė teikiama gofruotiems nerūdijančio plieno vamzdžiams. Tarpinių užuominių, kai vamzdis eina per sienas - plieninės movos, o movos skersmuo - du dydžiai didesnis už vamzdį, sandarinama ugniai atspariomis medžiagomis.
Reguliavimo ir patikros punktai
III. Priėmimo ir tikrinimo punktai: visi dujotiekio projektai turi būti patvirtinti pagal „Miesto dujų perdavimo ir skirstymo statybos ir priėmimo specifikacijas“ CJJ 33 ir „Miesto dujų patalpų inžinerinės konstrukcijos ir kokybės priėmimo specifikacijas“ CJJ 94. Pagrindinės patikros dalys: vamzdyno valymas sausuoju suslėgtu oru (>20 m/s), kol išleidimo angoje neliks rūdžių ar dulkių. Stiprumo bandymas: vidutinio slėgio ir aukštesniojo slėgio vamzdynuose - testinis slėgis 1,5 karto didesnis už projektinį slėgį ir ne mažesnis kaip 0,4 MPa; žemo slėgio vamzdynuose - ne mažiau kaip 0,1 MPa, palaikomas 1 valandą. Oro sandarumo bandymas: testinis slėgis 1,15 karto didesnis už projektinį slėgį; vidutinio-aukšto slėgio vamzdynuose - 24 valandas, žemo slėgio gyvenamųjų namų vamzdynuose - 24 valandas; slėgio kritimas įprastoje riboje laikomas kvalifikuotu. Suvirinimo siūlių tikrinimas: antriniams aukšto slėgio vamzdynams - 100 % radiografinis neardomasis bandymas; vidutinio - žemo slėgio vamzdynuose - atsitiktinė 10-15 % patikra.

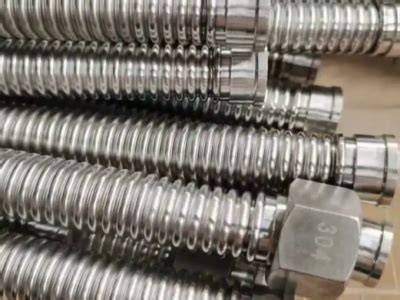

Dujų vamzdžiai yra būtini gyvenamųjų, komercinių ir pramoninių pritaikymų komponentai saugiam dujų transportavimui iš vieno taško į kitą. Įmonės siūlo platų produktų spektrą: plieniniai, nerūdijančio plieno gofruoti vamzdžiai su geltonu polimero apvalkalu, dielektriniai tarpikliai, FPM sandarikliai ir nailono su stiklo pluošto papildymai, užtikrinantys dujų prietaiso ir pastato dujotiekio elektros izoliaciją. Tokie lankstūs vamzdžiai leidžia montuoti dujotiekius sudėtingose vietose ir sumažina karštųjų darbų poreikį.
Privalumai naudojant gofruotą nerūdijančio plieno vamzdį dujų sistemose:
- Tinka naudoti aktyviose vietose dėl didelio lankstumo ir mechaninės apsaugos;
- Gofruotas dangtis suteikia papildomą apsaugą nuo mechaninių pažeidimų;
- Galimybė montuoti ilgio segmentus tiesiai vietoje - sumažina papildomų dalių poreikį;
- Montavimas be karštųjų darbų, naudojant specialius užveržiami dujiniai fitingai.
Kur pirkti Stahlmann lankstų dujų vamzdį ir kokias charakteristikas turėtų turėti profesionali sistema: geltono polimerinio apvalkalo gofruotas nerūdijančio plieno vamzdis su dielektriniais tarpikliais; aukštos kokybės FPM sandariklis ir nailono su stiklo pluošto tvirtinimo žiedas užtikrina tiekimo ir izoliaciją. Slėgio vamzdynai skirstomi į aukšto slėgio, didelio diametro ir labai aukšto slėgio segmentus, naudojamus dujų transportavimui ir pramoniniuose procesuose. Slėgio bandymai gali būti hidrostatiniai arba pneumatiniai, priklausomai nuo terpės: vanduo arba dujos. Reikia atlikti išsamią vamzdyno vidinio patikrinimo procedūrą prieš bandymą.
Galiausiai - vertinant visų tipų vamzdynų sandarumą ir saugumą, svarbu įsigyti ir naudoti tik atitinkančias specifikacijas medžiagas bei laikytis visų įstatymų ir standartų nuostatų. Apžvelgtos medžiagos ir sprendimai užtikrina efektyvų dujų transportavimą, saugumą ir ilgaamžiškumą įvairiose pramonės ir namų aplinkose.
| Vamzdžio tipas | Skersmuo (DN) | Slėgis | Panaudojimo sritis |
|---|---|---|---|
| Nerūdijančio plieno gofruotas | DN15-DN50 | iki 0,005 MPa | jungiamieji segmentai po skaitiklio |
| Plieninis-PE kompozitinis | DN50-DN500 | 0,4-1,0 MPa | vidaus laidai |
| Sferoidinis grafito ketaus | DN100-DN800 | aukštas | milžiniškai dujotiekiai, sunkiomis sąlygomis |
Užbaigti papildomi aspektai: PVC slėgio vamzdžiai naudojami namų ūkio ir pramonės segmentuose šaltam vandeniui (nerekomenduojama geriamo vandens); jungiamųjų dalių įvairovė - alkūnės, trišakiai, movos, perėjimai ir redukcijos. PVC vamzdžių jungiamosios detalės ir klijai užtikrina greitą montavimą be specialių įgūdžių, tačiau mažas atsparumas karščiui ir UV spinduliams riboja jų taikymo sritis. PVC slėgio vamzdžiai netinka geriamam vandeniui dėl chloro junginių.
