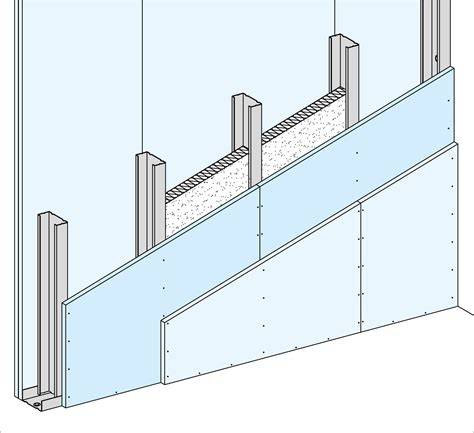

Pristatome kaip montuoti pertvarą W112 - viengubo metalinio karkaso pertvarą su dviguba gipso kartono plokščių danga. Darbo eiga detalizuota pagal žingsnius, reikalingas medžiagas ir įrankius, kad gautume tvirtą, akustinę ir priešgaisrinę atitikmenį.
Kokios medžiagos ir įrankiai reikalingi
- Perimetriniai UW profiliai (išeiga: 0,7 m/1 m²).
- Statramstiniai CW profiliai (išeiga apie 2,0 m/1 m²).
- Įsukama mūrvinė su plastikine įvore Drehstihdubel K6/35 skirta perimetrinii UW profiliui tvirtinti prie grindų ir lubų, kraštinių CW profilių tvirtinimui prie sienų (išeiga 1,6 vnt./1 m²).
- Sandarinimo juosta Dichtungsband (klijuojama ant UW profilio nugarėlės, išeiga: 1,2 m/1 m²) arba Trennwandkitt sandarinimo mastika (0,3 vnt/1 m²).
- Skiriamoji juosta Trenn-Fixx (įrengti slydimo siūles, išeiga apie 1,8 m/1 m²).
- Gipso kartono plokštės Blue, montuojamos dviem sluoksniais (išeiga: apie 4 m²/1 m²).
- Diamantschrauben XTN savisriegiai Blue plokštėms tvirtinti: 23 mm ilgio pirmam sluoksniui; 38 mm ilgio antram sluoksniui (išeiga: ~14 vnt./1 m² pirmam sluoksniui; ~30 vnt./1 m² antram sluoksniui).
- Uniflott gipsinis siūlių glaistas (išeiga: apie 0,8 kg/1 m²).
- Kurt siūlių armavimo juosta (armavimui, 1,2 m/1 m²).
- Tiefengrund giluminis gruntas pagal poreikį.
- Mineralinė vata Knauf Insulation TP115 (storis parenkamas pagal statramstinio profilio plotį, išeiga ~1 m²/1 m²).
- Kantenhobel oblius skersinėms siūlėms nusklembti.
- Raspelhobel nupjautiems plokštės kraštams lyginti.
- Elektrinis suktuvas.
- Glaistikliai: Schraubgriffspachtel arba Kleine Traufel mentelės.
1 žingsnis: konstrukcijos planavimas
Būtina iš anksto suplanuoti: garso izoliacijos ir gaisrinės saugos reikalavimai pertvarai; ar pertvara bus sausose ar drėgmės veikiamose patalpose; aukštis; ar reikia durų angos; ar pertvara bus apkrauta papildomomis apkrovomis. Reikalingo pločio profiliai ir gipso kartono rūšis pasirenkami naudojantis Knauf W11 pertvarų sistemų techniniu bukletu. Pasirinkus Knauf W112 - viengubo karkaso pertvarą su dviguba plokščių danga - pasirenkamos Blue plokštės ir 100 mm CW pločio profilių karkasas.
2 žingsnis: paruošiamieji darbai
Patikrinkite patalpos švarumą. Ant grindų pažymėkite būsimos pertvaros kontūrus, nurodydami angas ir atsparumo iki plokščių montavimo vietas. Jei yra nelygumų, pašalinkite juos tinkuojant, glaistant ar naudojant sandarinimo priemones (pvz., Trennwandkitt). Pagrindas turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų.
3 žingsnis: perimetrinių profilių montavimas
- Pasirenkite ir atkirpkite reikiamo dydžio profilius.
- Ant UW profilio nugarėlės klijuokite Dichtungsband sandarinimo juostą (nedideliems nelygumams užsandarinti). Jeigu nelygumai didesni - naudokite sandarinimo mastiką Trennwandkitt.
- Perimetrinį karkaso profilį pritvirtinkite prie grindų ir lubų pagrindo (grindų ir lubų tvirtinimams naudokite tinkamus mūro ar betono tvirtinimo elementus).
- Prie lubų tvirtinimo metu dar kartą patikrinkite konstrukcijos vertikalumą.
- Tvirtinimo atstumas tarp tvirtinimo taškų turi būti ≤100 cm (iki 3 m aukščio) arba 50 cm aukščiai virš 3 m.
4 žingsnis: statramsčių išdėstymas
- Pasižymėkite CW profilių - statramsčių - vietas. Jei bus durys, pirmiausia sumontuokite durų angą iš UA profilių.
- CW profiliai turi būti ileidžiami į UW profilius per gulekšnius, o norint, galite sutvirtinti su Knauf Stanzzange arba kniedėmis.
- Statramsčiai turi stovėti laisvai, viršuje tarp statramsčio ir gulekšnio dugno palikite 10 mm tarpelį. Visos nugarėlės turi būti vienoje kryptimi.
- Esant poreikiui, statramsčiai gali būti ilginami. Jei ilginami, sandūros turi būti perslinktos vienos atžvilgiu.
5 žingsnis: skiriamosios juostos klijavimas
Sumontavus profilius ant šoninių sienų ir lubų klijuokite Trenn-Fixx skiriamąją juostą. Ji užtikrina gerą laidumą ir tarpusavio sandarumą bei slopina triukšmą. Juosta klijuojama prieš plokščių montavimą. Jei reikia, dalis juostos gali būti palikta kyšoti, kad ją galima klijuoti vėliau.
6-7 žingsniai: gipso kartono plokščių tvirtinimas ir pirmojo sluoksnio siūlių glaistymas
- Gipso kartono plokštės tvirtinamos savisriegiais ant karkaso. Atstumas tarp savisriegių priklauso nuo plokštės storio ir sluoksnių skaičiaus; įprastai 750 mm pirmame sluoksnyje, 250 mm paskutiniame. Visi sluoksniai turi būti pritvirtinti per vieną darbo dieną.
- Minimalus atstumas tarp savisriegio ir kartono krašto: 10-15 mm priklausomai nuo situacijos.
- Tvirtinant plokštes, kraštai turi būti glaudžiai prigludę, kampai lygiuojami. Montavimui naudokite skirtingas kryptis per sluoksnius, kad jungtys nesutaptų.
- Paskui sumontuoti pirmo sluoksnio siūlių glaistai Uniflott, prieš glaistant pjautines siūles, jas gruntuokite Tiefengrund gruntu.
8-9 žingsniai: antro sluoksnio plokščių montavimas ir glaistymas
- Išdžiūvus pirmam sluoksniui montuokite antrą gipso kartono sluoksnį tose pačiose vietose; būtina, kad abiejų pusių siūlės neegzistuotų toje pačioje vietoje.
- Antro sluoksnio plokštės pritvirtinamos, kraštai išilgai ir skersai sujungtos su kitomis konstrukcijomis, siūlės užglaistos Uniflott glaistu ir armuojamos kurtais siūlių įrašais.
10 žingsnis: deformacinės siūlės ir galutinis paruošimas
Deformacinės siūlės būtinos tiksliai įrengti kas 10 m lubų ilgio. Naudokite Trenn-Fix juostą, kuri formuoja slydimą ir mažina įtemptų jungčių atsiradimo riziką. Juostos kraštas turi būti matomas ir turėti minimalų klijų likutį. Po glaistymo, juosta paslepta 3-5 mm atstumu nuo siūlės turi būti užbaigta glaistu.
Durų angos formavimas ir lubų jungtys
Profilis durų angai formuojamas pagal svorį bei matmenis. Užtikrinkite, kad durų angos šoniniai profiliai turi būti sustiprinti, jei bendras pertvaros aukštis viršija 2,6 m ir durų plotis viršija 0,9 m su svoriu daugiau nei 25 kg. Į UA profilius įstatomos sustiprinančios sekcijos. Lubų konstrukcijai naudojami UD profiliai perimetre, o laikantieji CD profiliai - viduje. Dažnai lubų karkasui naudojamos pakabinimo detalės: tiesioginio tvirtinimo arba inkarinės spyruoklinės pakabos, o didesniam svoriui - Nonius tipo pakabos.
Metalinio karkaso ir skydų susijungimo ypatybės
- Stiprinti jungtis su papildomais CW ar UA profiliais nerekomenduojama, kai įmanoma - naudoti vientisą profilį.
- Gipskartonio plokštės montuojamos skersai arba išilgai, priklausomai nuo konstrukcijos reikalavimų; venkite jungčių tose pačiose eilėse.
- Deformacinės siūlės turi būti įrengiamos ir įrengiant naujus metalinius karkasus, net jei pertvara yra rekonstruojama.
Trumpa praktinių patarimų santrauka
- Prieš pradėdami montavimą įsitikinkite, kad perkrova ir garso izoliacija atitinka projektą.
- Visos plokštės turi būti pritvirtintos laikantis rekomenduojamų atstumų tarp savisriegio ir krašto, kad būtų išvengta plyšimų.
- Lubų ir sienų sandūras formuokite slydimo ir šešėlinėmis siūlėmis, kad ateityje būtų galima išvengti įtrūkimų.
Gipskartonio pertvaros įrengimas | viengubo metalinio karkaso gipskartonio pertvara
Galutinis įvertinimas ir rekomendacijos
Ši sistema sukuria tvirtą, akustiniu ir priešgaisriniu požiūriu reikalavimus atitinkančią pertvarą. Tinkamai parinkti profiliai, dviejų sluoksnių gipso kartono danga ir kruopščiai atlikti sandarinimai užtikrina stabilų karkasą, minimalias vibracijas ir lygų paviršių be įtrūkimų net ilgalaikėje perspektyvoje.
