Klojinių kūrimo procesas prasideda nuo karkaso projektavimo pagal architektūrinius planus. Kai projektas baigiamas rengti, kitas etapas - klojinių montavimas statybvietėje, užtikrinant, kad jie atitiktų projekto specifikacijas. Tada į surinktus klojinius pilamas betonas, kuriam leidima sukietėti. Betonui sustingus, klojiniai atsargiai nuimami, paliekant baigtą betono konstrukciją.
Hilti klojinių taikymo sprendimais siekiama iš esmės pakeisti šį procesą, siūlant naujoviškus gaminius ir paslaugas, didinančias greitį, saugumą ir tikslumą. Hilti skaitmeninės statybos konsultantai gali bendradarbiauti su jumis šiame procese ir padėti užtikrinti, kad gautumėte reikiamą pagalbą. Taip pat galite pradėti klojinių įrengimą nuo statybvietės išdėstymo, naudodamiesi Hilti lauko rotaciniu lazeriniu nivelyru PR 40-22 su automatinio vertikalaus išlyginimo ir nuolydžio rinkimo funkcijomis.
Rinkitės iš įvairių pjūklų, skirtų lentoms, sijoms ir armatūrai ruošti. Naudokite įrankius su visapusiškomis saugos funkcijomis, pavyzdžiui, pažangiuoju vibracijos mažinimu (AVR) ir greitu disko stabdymu, kurios padeda sumažinti pjovimo pavojų statybvietėje. Mūsų TE asortimentas, įskaitant akumuliatorinį perforatorių TE 5-22, turi reikiamą galią gręžti skyles medienoje ir betone, kad galėtumėte pritvirtinti klojinių konstrukciją. Mūsų kompaktiškas TE 2-22 perforatorius padės jums patekti į ankštas vietas.
Naudodami Hilti Kwik HUS sraigtinius inkarus kartu su mūsų akumuliatorių smūginiais veržliarakčiais greitai įtvirtinsite klojinių medžiagą. Įveikite sunkiausius betono liejimo darbus su naujuoju Hilti NCV 10-22 akumuliatoriniu betono vibratoriumi. NCV 10-22 naudoja du Nuron akumuliatorius, kad galėtų atlikti sunkiausius betono vibravimo darbus. Padėkite užtikrinti belaidę darbo vietą naudodami B 22-255 akumuliatorius maksimaliam veikimo laikui užtikrinti arba B 22-170 akumuliatorius mažesnio svorio variantui.
Prieš pilant betoną ir vibruojant nepamirškite uždėti Hilti betono jutiklių. Atnaujinta informacija apie betono temperatūrą ir stiprumą renkama kas 15 minučių. Ištraukę klojinius, pašalinkite didesnius betono išsikišimus iš sienų sandūrų, kaldami galingu akumuliatoriniu perforatoriumi TE 5-22. Hilti bendradarbiauja su jumis, padėdami užtikrinti, kad jums reikalingi įrankiai dirbtų maksimaliai efektyviai pagal Hilti įrankių parko valdymo programą.
Klijuotoji armatūra (armatūros strypai) atlieka svarbų vaidmenį klojinių konstrukcijų atramoje, suteikdama pagrindą, reikalingą didelėms apkrovoms atlaikyti ir išvengti deformacijos veikiant slėgiui. Nors monolitinė pastato perdanga atrodo kaip ganėtinai sudėtinga konstrukcija, tačiau jos paruošimui naudojami klojiniai yra pakankamai paprastai įgyvendinamas sprendimas. Tai yra dėl to, kad skirtingai nei liejant pamatus ar sienas iš betono, kur pastarojo formos sukūrimui reikia rūpintis skydais iš dviejų ar net trijų pusių, tai perdangų gamybai pakanka sudėti tinkamą konstrukciją tik iš apačios.
Nors ir vadinami perdangos klojiniais, tačiau šios konstrukcijos yra naudojamos gerokai plačiau ir jų pritaikyti galima netgi tiltams ar tuneliams statyti. Skirtumas tik tas, kad šiuose objektuose dažniausiai klojinių pagalba yra liejami pagrindai keliams tiesti arba lubos, apsaugančios tuneliais važiuojančias transporto priemones ir jų keleivius nuo uolienų.

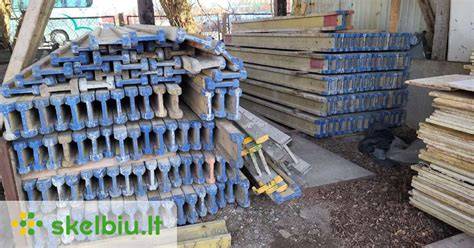

Kaip jau minėta, pati perdangos klojinių konstrukcija nėra sudėtinga - jos tikslas yra sukurti lygią plokštumą tarp pastato sienų, ant kurios būtų pilamas betonas taip sukuriant perdangą, atskiriančią vieną aukštą nuo kito. Atramos. Tai dažniausiai teleskopinė konstrukciją turintys vamzdžiai, kurie gan dažnai privačiuose statybose yra pakeičiami storesniais mediniais tašais. Išilginės sijos. Jos yra tvirtinamos prie atramų ir yra skirtos betono svorio paskirstymui atramoms. Skersinės sijos. Ir paskutinis elementas - skydai, skirti išlaikyti betoną reikiamoje plokštumoje, numatytame aukštyje.
Klientus, kuriuos domina perdangos klojiniai bei jų kaina, kviečiame susisiekti su mūsų specialistais telefonu, elektroniniu paštu, arba atvykti į mūsų būstinę adresu: Gamybos g.8, Šiauliai. Perdengimo (perdangos) klojiniai - tai lengvai surenkami bei išardomi, tvirti perdangos klojiniai. 1-as variantas yra pats universaliausias, tačiau tokiai sistemai įrengti reikia kvalifikuotų darbininkų ir darbo jėgos poreikis pats didžiausias: sistemai reikia daugiausiai elementų ploto vienetui (3,1 vnt./kv. m), masė gana didelė (40 kg/kv. m), o statramsčiui tenka tik 2,9 kv. m/vnt. Dėl to darbo valandų poreikis išauga nuo 0,25 iki 0,50 val./kv. m. Šioje sistemoje detalių kiekis ploto vienetui yra mažesnis (2,3 vnt./kv. m), masė taip pat mažėja (28 kg/kv. m), o statramsčiui tenka 3,45 kv. m/vnt. Todėl darbo valandų poreikis taip pat sumažėja - nuo 0,15 iki 0,30 val./kv. m.
3-ias variantas yra pats efektyviausias našumo prasme, nes montavimas vyksta stambiais blokais. Šioje sistemoje elementų kiekis ploto vienetui ypač mažas (0,05 vnt./kv. m), masė santykinai didelė (50 kg/kv. m), statramsčiui tenka 5 kv. m/vnt., todėl reikia mažiau darbo valandų - nuo 0,10 iki 0,15 val./kv. 1. Naudojant sijinę arba skydinę sistemą, klojiniai turi būti sumontuoti (paprasčiau kalbant - pagaminti) kiekvienai konstrukcijos daliai, nepriklausomai nuo to, ar kitas betonavimo etapas bus toks, koks ankstesnis, ar ne. Stalai pagaminami vieną kartą objekto pradžioje ir toliau vyksta ne klojinių gamyba ir ardymas kiekvienam etapui, o jų perkėlimas iš etapo į etapą naudojant kraną. Tai reiškia, kad statant 10 aukštų pastatą, sijinius ar skydinius klojinius reikėtų tiek pat kartų sumontuoti ir išardyti, kai tuo metu stalai gaminami ir ardomi tik 1 kartą - tinkamai pasiruošus darbo vietą pastato apačioje, taip užtikrinant saugų darbą komfortiškomis sąlygomis. Ar tai sudėtinga? Ne. Gamybai reikia 2 žmonių, geriau turinčių staliaus specialybę, gebančių skaityti nesudėtingus brėžinius ir turinčių kabinėtojų pažymėjimus. Du patyrę darbininkai per dieną gali pagaminti 8-10 stalų, o įvertinant, kad vidutinis stalo plotas yra 15 kv. m, jie per pamainą pagamina 120-150 kv.
2. Ši sistema yra pati pranašiausia saugumo prasme, nes montavimo ar ardymo metu nereikia dirbti prie perdangos krašto, stalų blokai gaminami su integruotais turėklais ar tvorelėmis, be to, galima iš anksto sumontuoti borto įrengimui skirtus elementus ir taip įrengti perdangos krašto suformavimui reikalingą atraminę plokštumą. 3. Perdangos stalai yra pati sparčiausia ir tuo pačiu metu mažiausiai žmogaus darbo valandų reikalaujanti konstrukcija. Didesnė dalis klojinių įrengimo vykdoma kranu, todėl iš dalies ši technologija primena statybas, kai gamykloje pagaminti pastato elementai vežami į statybos aikštelę ir sumontuojami. Skirtumas toks, kad šiuo atveju atvežami ne pastato, o klojinių blokai. Stalus perkelti iš aukšto į aukštą galima naktį, kadangi šis procesas nėra triukšmingas, netrikdo šalia gyvenančių žmonių ramybės. Tokiam darbui reikalingi minimalūs resursai, t.y. 4 darbininkai ir kranas. Vieno stalo perkėlimas užtrunka apie 30 min., todėl per pamainą galima perkelti ir pastatyti į projektinę padėtį apie 240 kv. Kaip ir kiekvienas pažangus sprendinys, ši sistema turi kai kurių trūkumų ar apribojimų. Pirmas dalykas, į kurį reikėtų atkreipti dėmesį renkantis šią sistemą, yra padidintas kranų poreikis. Didesnė dalis procesų atliekama kranu, todėl būtina tiksliai įsivertinti krano užimtumą: priešingu atveju, darbai strigs ir visas efektyvumas bus paleistas vėjais. Taip pat pateikiama ekonominių skaičiavimų analizė: perdangos plotas - 1 tūkst. kv. m, darbininko kaina - 18 Eur/val., faneros kaina - 10 Eur/kv. m. Rodytų skaičiavimų rezultatas - sprendinys atsiperka po 5 mėnesių ir sutaupo apie 17 tūkst. Eur perdangos klojiniams.
Anksčiau statybos rinkoje vyravo įsitikinimas, kad stalai atsiperka, esant didesniam nei 10 aukštų pastato aukštingumui. Tačiau statyba pasikeitė - gerokai padidėjo žmogaus darbo valandos įkainis. Palyginkime: prieš 10 metų įkainis buvo 8-10 Eur, dabar - apie 20 Eur, taigi padidėjo dukart, todėl ekonominių skaičiavimų rezultatai turėtų keistis atitinkamai. Pvz., Estijoje ši sistema yra pati populiariausia ir netgi mažo aukštingumo automobilių stovėjimo aikštelių perdangos betonuojamos su perdangos stalais.
„Džiaugiamės galėdami praktiškai pritaikyti PERI perdangos stalų projektavimo ir gamybos patirtį. PERI pasiūlytas sprendimas leido rangovui ne tik užtikrinti saugų darbą bet ir optimizuoti technologinius procesus. Norime pasidžiaugti, kad viena iš PERI partnerių, ilgametę patirtį sukaupusi statybos bendrovė „Veikmės statyba“, šiuo metu statanti daugelį aukščiausių Lietuvos pastatų, pritaikė šią sistemą savo objekte. „Veikmės statyba“ - viena iš lyderių, taikanti patirtį ir pažangius sprendimus bei inovacijas. „BNS Spaudos centre“ skelbiami įvairių organizacijų pranešimai žiniasklaidai.
Perdangos klojiniai: pagrindiniai elementai ir jų paskirtis
Perdangos klojiniai - tai lengvai surenkami bei išardomi, tvirti perdangos klojiniai. Atrama dažniausiai turi teleskopinę vamzdinę konstrukciją arba storesnius medinius tašus, kurie užtikrina reikalingą padėties stabilumą. Ilginės sijos tvirtinamos prie atramų ir paskirsto betono svorį, o skersinės sijos bei skydai užtikrina plokštumosformą ir laiką.
Stalai įrengiami vieną kartą objekto pradžioje, o vėliau jie nėra nuolat įtraukiami į klojinių gamybos procesą. Juos galima perkelti iš etapo į etapą naudojant kraną, taip pažengus į modernias statybos praktikas. Ši sistema leidžia sukurti saugų darbą, komfortiškas sąlygas ir trumpinti laiką, reikalingą klojinių įrengimui.
Ekonomiškai efektyvus perdangos stalų sprendimas
3-ias variantas - pats efektyviausias našumo prasme, nes montavimas vyksta stambiais blokais. Elementų kiekis ploto vienetui labai mažas, masė didesnė, tačiau darbo valandų poreikis sumažėja. 2-asis variantas pasižymi saugumo pranašumais, o 1-as variantas reikalauja daug darbo jėgos ir dėmesio planavimui.
- Stalai gaminami vieną kartą ir naudojami etapais; nereikia nuolat kurti naujų klojinio elementų kiekvienai daliai.
- Stalai turi integruotus turėklus ar tvoreles, užtikrinančias saugumą montavimo metu.
- Perdangos krašto formavimui įrengiama atraminė plokštuma ir galima iš anksto paruošti borto įrengimo elementus.
Statybų praktika Lietuvoje ir tarptautiniai pavyzdžiai
Estijoje ši sistema yra pati populiariausia netgi mažo aukštingumo automobilių stovėjimo aikštelių perdangos betonuojamos su perdangos stalais. PERI perdangos stalų projektavimo ir gamybos patirtis padeda užtikrinti saugų darbą ir optimizuoti technologinius procesus. Partnerių patirtis statant daugiaaukščius Lietuvos pastatus rodo praktinį šios sistemos pritaikymą realiose objekte.
