Vamzdžių tikrinimo kameros, ypač tos, kurios naudoja "Push Rod" technologiją, tapo nepakeičiamu įrankiu įvairiose pramonės šakose, nuo buitinės santechnikos iki didelių pramoninių sistemų. Šios kameros leidžia vizualiai apžiūrėti vamzdynų, kanalizacijos, dūmtraukių ir kitų uždarų erdvių vidų, suteikdamos tikslią informaciją apie jų būklę.
Kas yra "Push Rod" Vamzdžių Tikrinimo Kamera?

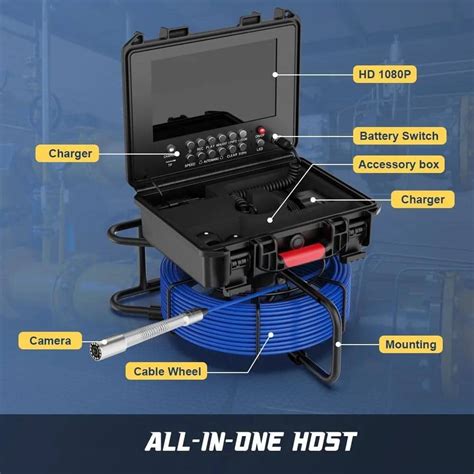

"Push Rod" kameros sistema susideda iš trijų pagrindinių komponentų: kameros galvutės, ritės su koaksialiniu stiklo pluošto kabeliu ir valdymo bloko. Šios sistemos yra skirtos atlikti vizualinį vamzdžio ar kanalizacijos patikrinimą, kad būtų galima suprasti, kas yra vamzdžio viduje. Jos plačiai naudojamos vizualiniams vamzdžių, kanalizacijos, vėdinimo sistemų, pastatų patikrinimų ir kitų uždarų erdvių tyrimams.
Atsižvelgiant į poreikius, "Push Rod" kameros gali būti skirtingų tipų: kai kurios yra labiau nešiojamos, kitos maitinamos baterijomis, o dar didesnės ir sudėtingesnės sistemos tinkamos išsamesniems patikrinimams.
Pagrindiniai "Push Rod" Kamerų Komponentai
Kameros Galvutė
Kameros galvutė gali būti tiesioginio vaizdo, dvigubo vaizdo arba su pasukimo funkcija (pan and tilt). Tiesioginio vaizdo kameros suteikia gana ribotą vaizdą vamzdyje ir geriau tinka mažesniems vamzdžių skersmenims. Dvigubo vaizdo kameros suteikia daug didesnį vaizdą to, kas vyksta vamzdžiuose. Tiesioginio vaizdo kamera dvigubo vaizdo sistemoje rodo vaizdą tiesiai į priekį, o šoninis vaizdas rodo vamzdžio šoninę sienelę. Kai kurios kameros, pavyzdžiui, 50 mm kamera iš "Bestder", naudoja 1/3'' CMOS jutiklį su aukšta 1.3MP skiriamąja geba, kuri gali pateikti aiškius vaizdus. Kameros su pasukimo funkcija (pan and tilt) leidžia operaciją atlikti lanksčiau ir patogiau.
Koaksialinio Stiklo Pluošto Kabelio Ilgis
"Push Rod" kameros būna skirtingų kabelių ilgių, priklausomai nuo vamzdžio ilgio, kurį reikia išmatuoti. Kai kurios sistemos turi kabelio ilgį iki 150 metrų, o kitos turi trumpesnį kabelio ilgį, pavyzdžiui, 60 metrų. Kabelio ilgis yra svarbus faktorius, ypač atliekant ilgų vamzdynų patikrinimus.
Nešiojamumas
Nešiojamumas tiesiogiai susijęs su zondo ilgiu ir kameros struktūra. Kai kuriais atvejais, jei reikalingas ilgesnis kabelis, tenka atsisakyti dalies nešiojamumo. Tačiau kuo labiau nešiojama kameros sistema, tuo geresnė jos praktinė nauda.
"Perfect Push Rod" Vamzdžių Tikrinimo Kameros ir susijusios technologijos
"MiniLite" sistema yra pavyzdys pažangios "Push Rod" technologijos. Ji turi keičiamą ritės būgną, o su 80 metrų stūmikliu, kameros yra prijungiamos ir suderinamos su visomis dabartinėmis IBAK stumiamomis kameromis. Kartu su ORION, NANO arba POLARIS kamera galima atlikti vamzdyno skersmens matavimus. Priklausomai nuo reikalavimų, sistema gali būti papildomai aprūpinta programine įranga ir praplėtimo funkcija (išplėtimo komplektu) skirta darbui su didele sistema.
IKAS programinė įranga yra prieinama paprastiems projektams. Jei reikalingi tam tikri duomenų formatai arba jei 3D vietos planas turi būti sugeneruotas po 3D-GeoSense vamzdžio eigos matavimo, rekomenduojama naudoti pilną IKAS Evolution programinę įrangą. "MiniLite" standartiškai tiekiamas su būgnu 500/10 ir 80 metrų "Perfect Push Rod". Šis "Perfect Push Rod" pasižymi ypatingu tvirtumu, dideliu atstumu ir geromis lenkimo galimybėmis. Tačiau, atsižvelgiant į pritaikymą, "MiniLite" taip pat galima įsigyti su "Magic Push Rod" pritaikytais būgnais.
"Push Rod" Kamerų Naudojimo Sritys
"Push Rod" kameros yra universalios ir naudojamos įvairiose srityse:
- Vamzdynų ir kanalizacijos tikrinimas
- Ortakių patikrinimas
- Rezervuarų ir išmetimo sistemų apžiūra
- Pastatų ir pramoninių linijų patikrinimai
- Uždaro erdvių tyrimai
- Šilumos ir laidojimo linijų patikrinimai
- Palėpių, grėsmingų ir povandeninių tyrimai
- Santechnikos ir laidų priežiūra
- Už sienų, kanalų ir nutekamųjų linijų apžiūra
- Civilinės inžinerijos projektai
- Elektros instaliacijos velenai
- Gelbėjimo operacijos
Vandens Filtro Plastikinių Vamzdžių Formų Gamyba
Nors pagrindinė tema yra "Push Rod" kameros, pateiktas tekstas taip pat apima informaciją apie vandens filtro plastikinių vamzdžių formų gamybą. Ši informacija parodo platesnį pramonės kontekstą, kuriame naudojami vamzdžiai ir jų gamybos procesai.

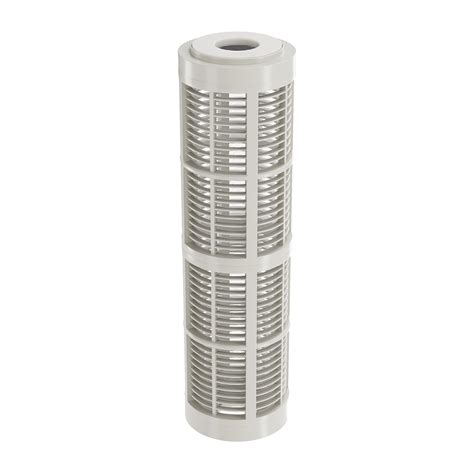

Pavyzdžiui, pateiktas vandens filtro plastikinio vamzdžio formos aprašymas: žaliava - PP plius 30 procentų GF, matmenys - ilgis 410 mm, skersmuo 69 mm. Formos medžiaga - 718H, ertmė - 2, išmetimo tipas - išmetimo kaištis su hidrauliniu šerdies traukimu, paviršiaus apdorojimas - azotavimas, T1 laikas - 50 dienų po dizaino patvirtinimo.
Kadangi vandens filtras yra ilgas, jam reikia ilgo formos dizaino slankiklio. Ertmė ir šerdis turi būti labai tikslios kiekvienai skylei, kad būtų užtikrintas tolygus storis ir nebūtų trukdžių ilgam slankikliui. Plastiko medžiaga su stiklo pluoštu yra kieta, todėl rekomenduojama naudoti bent 718H plieną formos ertmei ir šerdiui, o jei įmanoma, atlikti azotavimą, kad pagerėtų formos paviršiaus kietumas ir pailgėtų formos tarnavimo laikas.
Formų Gamybos Procesas
Formų gamybos procesas apima kelis etapus, pradedant nuo užklausos ir baigiant produkto pristatymu. Štai pagrindiniai žingsniai:
- Gauti 2D/3D detalės brėžinį iš kliento: Projektų vadovas surengia susitikimą, kad peržiūrėtų duomenis su dizaineriais, gamintojais ir kokybės vadybininku.
- DFM ataskaita: Ataskaitoje pateikiama visa reikalinga informacija prieš projektavimą ir gamybą, įskaitant formos uždarymo būdą, išstūmimo būdą, įpurškimo kaiščių išdėstymą, dalių išdėstymą, formų atskyrimo liniją ir aušinimo liniją.
- Formos projektavimas: Po detalių aptarimo pradedamas formos projektavimas. 2D formos dizaino išdėstymas klientui pateikiamas per 1-3 dienas, o 3D formos projektavimas trunka 3-7 dienas, priklausomai nuo formos sudėtingumo.
- Formos plieno užsakymas ir gamyba: Gavus kliento patvirtinimą ir užstatą, užsakomas formos plienas, pagrindas ir priedai.
- Savaitės ataskaitos: Reguliariai teikiamos ataskaitos apie formos gamybos procesą.
- Formos bandymas (T1): Pirmasis formos bandymas parodo, ar visi mechanizmai veikia tinkamai, ar dalies geometrija yra teisinga.
- Pritaikymai ir galutinis patvirtinimas: Gavus klientų pastabas dėl pavyzdžio, funkcionalumo, išvaizdos ir matmenų, atliekami reikalingi pataisymai.
- Automatinis paleidimas ir CPK ataskaita: Atliekamas automatinis paleidimas ir CPK ataskaita, siekiant užtikrinti įrankių stabilumą.
- Pakavimas ir pristatymas: Forma supakuojama į medinę dėžę, ypatingas dėmesys skiriamas vakuuminėms pakuotėms, kad būtų išvengta rūdžių.
- Priežiūra ir aptarnavimas: Stebima formos veikimo našumas kliento gamykloje ir teikiamos reikalingos paslaugos.
Liejimo Plieno Parinkimo Procesas
Renkantis plieną formų gamybai, svarbu atsižvelgti į įvairius veiksnius, įskaitant reikalaujamą tarnavimo laiką ir paviršiaus apdailą.
Ertmė/Šerdis, Slankiklis, Kampinis keltuvas, Įdėklas
- Be ypatingų reikalavimų ir pigiausias su trumpesniu formos tarnavimo laiku: 45, 50.
- Su bendru reikalavimu: P20 grūdintas formos plienas.
- Su mažais/dideliais reikalavimais: 718 itin iš anksto grūdintas liejimo plienas.
- Su didesniu reikalavimu: 738.
- Su itin blizgiu poliravimu: NAK80.
- Su atsparumo korozijai reikalavimu: M300 (Austrija).
- Su dideliu blizgesio poliravimo ir atsparumo korozijai reikalavimais: S136H.
Formos Pagrindas
- Mažiausias reikalavimas: 45.
- Bendras reikalavimas: 50.
- Įprastas didelio dydžio reikalavimas: 55.
- Dideli reikalavimai dideliam dydžiui: GS638.
Dėl didėjančio aplinkos taršos lygio ir didėjančio dėmesio sveikatai bei sveikam vandeniui, vandens filtrai tampa vis svarbesni. Šie prietaisai padeda lengvai gauti sveiką vandenį namuose, kuris puikiai tinka gerti, gaminti maistą ir ruošti kavą, arbatą bei ledus. Vandens filtras yra ilgas, todėl jam reikia specialaus formos dizaino, užtikrinančio tikslumą ir tolygų storį.
