Perdangos TERIVA - tai dažnai briaunuotos sijų ir tuščiavidurių blokelių perdangos. Santvara gaminama iš šaltojo valcavimo briaunuoto ir glotnaus plieno Bst 500, kuri atitinka vokiečių standartą DIN-488. Ši armatūra pasižymi geresnėmis mechaninėmis savybėmis, palyginti su A - III klasės armatūra 23 %. Jos patikimumas buvo įvertintas 2006 metų sausį vykusioje parodoje „BUDMA 2006”. Perdangos montavimui nereikia klojinių.
Perdangos duomenys ir techniniai parametrai
Techniniai perdangos duomenys TERIVA 4,0/1, TERIVA 4,0/3, TERIVA6,0, TERIVA8,0 atitinka skirtingus ilgius bei plokštumų parametrus:
- Perdangos ilgiai: 2,40-7,20 m; 2,40-8,60 m; 2,40-7,80 m; 2,40-7,20 m
- Atstumas tarp sijų ašių: 60 cm; 45 cm; 45 cm; 45 cm
- Antbetonio sluoksnio aukštis: 3 cm; 4 cm; 4 cm; 4 cm
- Minimali antbetonio klasė: C 20/25
- Konstrukcinis perdangos aukštis: 24 cm; 34 cm; 34 cm; 34 cm
Perdangos neturi būti klojinių montavimo metu, o jų pasirinkimas priklauso nuo pastato projekto poreikių. Perdangos įstatymo esmė - užtikrinti laikančiąją ir atskirąją funkciją vidaus horizontaliuose statiniuose laikotarpiuose.
Teriva ir kitų perdangų tipai pagal funkcijas
- Rūsio perdangos - esančios virš rūsio patalpų
- Tarpaukštinės perdangos - skiriantys tarpaukštai
- Pastogės perdangos - esančios viršutiniame aukšte
Pagal degamumo laipsnį perdangos skirstomos į nedegiamas, sunkiai degiamas ir degias, kas yra svarbus kriterijus renkantis saugią statybinę medžiagą.
Medinės perdangos
Medinės perdangos naudojamos iki 5 m tarpatramiams. Paprastai sijos dedamos kas 0,6-1,2 m, jų įlinkis neturi viršyti 1/250. Gali būti dėti viename lygyje; jie netinkuojamos bei impregnuotos.
Gelžbetoninės perdangos

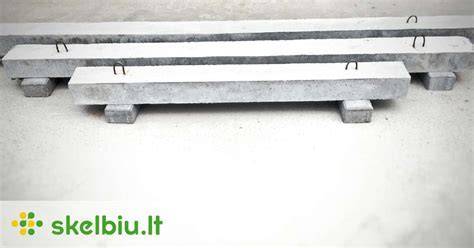

Gelžbetoninės perdangos plokštės istorijoje kilusios iš monolitinių konstrukcijų su plokščių viršuje arba plieninių sijų plokštėmis. Monolitinės perdangos su plokšte viršutinėje dalyje suteikia didesnį tvirtumą ir standumą, kai plokštė dirba kartu su sijomis. AB „AKSA“ gamina Kiaurymėtas perdangos plokštes (HCS) su iš anksto įtemptais lynais ir plokštėmis iš lengvojo betono bei keraminių blokų. CE ženklinimas ir SPSC sertifikatai garantuoja atitiktį Eurokodams ir regionaliems standartams. Galimi skirtingi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50).
Gelžbetoninės perdangos gali būti pjaustomos išilgai ne mažesniu nei 45° kampu. Ekstruzinės perdangos plokštės dažnai be pakėlimo kilpų; montavimui klientams duodami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Pasiūlymai - kiaurymėtos perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su kilpomis).
Šių metų javapjūtė: lietus, daužomi uostai ir neaiški rinka I Verslo požiūris
Akytojo betono perdangos
Nuo šiol galima statyti namą iš akytojo betono. Bauroc perdanga yra armuotas gaminys, naudojamas kaip laikantis ir šilumą izoliuojantis elementas. Perdangos atitinka EVS-EN 12602:2008, laikomoji galia - 4 kN/m². Draudžiama trumpinti perdangą dėl ankerio strypų dėžės.
Perdangos plokščių išilginiai brėžiniai rodo, kad jos gali būti montuojamos kampu, gulščią ir net dviejų vandens stogo konstrukcijų derinimui kaip laikomoji ir šilumą izoliuojanti sistema. Tai leidžia greitesnį montavimą ir mažesnes statybos išlaidas. Sukūrimo mazgai yra paprasti, šalčio tilteliai nesusidaro, o konstrukcija tvirta ir orui nepralaidi.
Kitos perdangų rūšys ir gamintojai

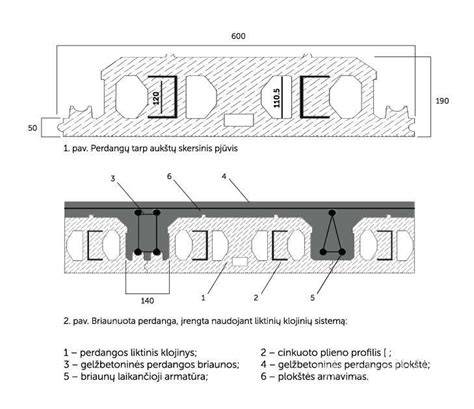

UAB „Šilputa“ gamina Thermo perdangą iš polistireninio putplasčio; perdangos viduje yra du cinkuoto plieno profiliai (120 mm aukščio). Thermo perdangos remiamos į atramines sienas; plokštės sujungtos tinklu ir armatūrine sistema. Pritaikius ją patalpų specifikai, galima padidinti laikomąją galią ar sutvirtinti apdailinimo plokštes.
VPL plokščių gamyba atliekama naudojant vokiečių „Weiler“ ir suomių „Elematic“ įrangą; gamyba automatizuota, naudojamas C40/50 betonas ar aukštesnės klasės, plokštės plotis 1200 mm. Gamyba Klaipėdoje ir Vilniuje, laikantis STETTER technologijų linijų. Plokštės yra CE pažymėtos.
Klaipėdos jūriniame konteineryje aptiktas nelegalaus krovinio atvejis; perdangos pasirinkimas priklauso nuo pastato tipo, apkrovų ir paskirties. NP5 siūlo lengvųjų plonasienių plieno perdangas, kurias gamina įmonė su aukšto tikslumo technologijomis. Plokštės gali būti montuojamos ant mūrinių, monolitinių sienų arba gelžbetoninių ar metalinių sijų.
Konstrukcijų projektavimas ir skaičiavimai
Konstrukcijų projektavimas perdangoms apima pradinį duomenų nustatymą, tokį kaip pastato plotis ir ilgis, aukščiai, tarpatrampių ilgiams ir apkrovoms. Perdangos tipą lemia pastato paskirtis - gyvenamasis namas, daugiabutis, pramonės ar administracinis pastatas. Perdangos plokštės ir sijos armuojamos pagrindiniu armatūros tipu (B400B arba B500B) ir papildoma armatūra (B400B ar B240).
Pradiniai projektavimo duomenys: tarpai tarp išorės sienų, aukštų skaičius, charakteristinė perdangos apkrova qk ar apkrovos kategorija. Perdangos komponentų matmenys nustatomi pagal norimą perdangos variantą, o plokščių ir sijų įrąžos skaičiuojamos atsižvelgiant į ribinio saugos ir tinkamumo būvius. Svarbu atsižvelgti į gniuždomos zonos aukštį ir plastinių šarnyrų atsiradimą, kuris gali paveikti lenkimo momentų pasiskirstymą.
Santrauka ir raktinės įžvalgos
Perdangos yra vienos iš svarbiausių pastato konstrukcijų, užtikrinančių tiek atskyrimo, tiek laikančiąją funkciją. Skirtingos perdangų technologijos - TERIVA, gelžbetoninės plenos su kiaurymėtomis plokštėmis, akytojo betono bauroc perdangos - siūlo platų spektrą pasirinkimo priklausomai nuo projekto poreikių, apkrovų ir energijų efektyvumo tikslų. Teisingas perdangos tipo pasirinkimas, atitinkamų atsparumo parametrų ir armavimo išdėstymas užtikrina ilgaamžiškumą, saugumą ir efektyvumą statybose.
- TERIVA perdangos palaiko dideles apkrovas be klojinių ir pasižymi aukštais mechaniniais parametrais.
- Gelžbetoninės kiaurymėtosios plokštės (HCS) leidžia greitai montuoti didelius korpusus su lengvu svoriu ir patikimumu.
- Akytojo betono perdangos užtikrina gerą šilumos izoliaciją ir lengvą montavimą, suderinamą su energiją taupančiomis koncepcijomis.
- Medinės perdangos vis dar naudojamos mažesniuose tarpatrampių sprendimuose dėl jų ekonomiškumo ir paprastumo.
- Projektavimo etape būtina įvertinti plastinį šarnyrų atsiradimą ir ribinį gniuždomos zonos aukštį, siekiant užtikrinti įrėžimo ir pasiskirstymo efektyvumą.
