Technologijoms vystantis, dažniau naudojamos lengvesnės, mažiau sudėtinių medžiagų reikalaujančios, paprasčiau ir greičiau montuojamos perdangos. Naujos technologijos turi nepabloginti perdangos savybių: laikančiosios gebos, garso ir šilumos izoliacijos. Šiuo metu mažaaukštėje ir daugiaaukštėje statyboje dažniausiai naudojamos gelžbetoninės perdangos. Surenkamos perdangos svoris sumažėjo pradėjus naudoti tuščiavidurius užpildomus blokelius.
Gelžbetoninių perdangų tipai ir jų savybės
Renkantis gelžbetoninę plokštę, konstruktoriai dažniausiai atsižvelgia į perdangos svorį. Dėl sunkesnės perdangos didesnė apkrova tenka laikančiosioms sienoms ir pamatams, sunkesnei konstrukcijai reikės stipresnių pamatų ir sienų. Laikančiąją gebą galima panašią padaryti su visais trimis gelžbetoninių perdangų tipais. Sunkiausia monolitinė perdanga, lengvesnė PTK, kurios 1 kv. m su išlyginamuoju sluoksniu, viso 25 cm, sveria apie 380 kg. Surenkamos „Teriva" perdangos 1 kv. m sveria apie 260 kg. Taigi 200 kv. Perdanga skaičiuojama ir atsižvelgiant į planuojamas apkrovas. Techniškai visų trijų tipų perdangos gali atlaikyti panašias apkrovas.
Skaičiuojama nuolatinė apkrova - perdangos svoris su grindų konstrukcija ir kintama naudojimo apkrova - baldai, buitinė įranga ir technika, pertvaros, žmonės. Toms pačioms apkrovoms atlaikyti monolitinei perdangai reikės daugiau metalo, taigi padidės perdangos savikaina. „Teriva" perdangos atitinka Vokietijos standartą DIN 488, naudojant sijų armatūrai Bst 500 plieną, kuris 23 proc. mažesnis. Mažo storio monolitinė perdanga gali atlaikyti panašias apkrovas kaip didesnio storio PTK ar surenkamos perdangos. Tačiau plona perdanga turės prastesnes šilumos ir garso izoliacines savybes, norint jas pagerinti bus reikalingi papildomi izoliuojantys sluoksniai. Teriva perdanga turi geras šilumos izoliacines savybes 0,37-0,39 m2K/W.
Perdangų tipų palyginimas
- Monolitinė: didžiausias svoris, priklauso nuo storio ir izoliacijos.
- PTK: apie 380 kg/m2, arba apie 0 izoliacijos duomenys.
- „Teriva“: apie 260 kg/m2, šilumos Izoliacija 0,37-0,39 m2K/W.
Montavimo ypatumai ir ekonominiai aspektai
Skaičiuojant pastato statybos sąnaudas, svarbu įvertinti perdangų įrengimo kainų skirtumus: atvežimo, montavimo darbų, reikalingų mechanizmų, iškrovimo ir pakėlimo į objektą kainas. Pradedama skaičiuoti nuo atvežimo išlaidų. „Teriva" specialistai apskaičiavo, kad 13 m ilgio sunkvežimiu į objektą pristatoma 70 kv. m PTK ir 160-200 kv. „Teriva" blokelių (17-19 kg svorio). Gelžbetoninių sijų 1 metras sveria 12 kg, todėl galima iškrauti rankomis ir nugabenti patiems į montavimo vietą. Monolitinėms perdangoms savikainą didina klojinių nuomos ir montavimo kaštai. Paruošiamieji montavimo darbai trunka gana ilgai. Gamyklinės standartinių matmenų gelžbetoninė plokštės sudaro problemų formuojant perdangoje angas laiptinėms, kaminams ir vėdinimo angoms. Dažniausia tenka tokiose vietose lieti monolitinę perdangą. Dėl PTK ir monolitinės perdangos svorių skirtumo pastato dalis gali sėstis netolygiai ir sienoje atsirasti įtrūkimų.
Perdangų montavimas dažnai vyksta ant laikančios sienos - remiamos ne mažiau kaip 10 cm, neremiamos į pertvaras, kamino ar vėdinimo angos sieneles. Perdangos tipą parenka inžinierius konstruktorius, skaičiuodamas pagal konstrukcijos ir pastato paskirtį bei planuojamas apkrovas. Poveikiai ir apkrovos skaičiuojami pagal STR 2.05.04:2003 Poveikiai ir apkrovos. Rekonstruojant perdangas susiduriama su papildomomis problemomis: sienos ir pamatai gali būti nepritaikyti svorio padidėjimui, perdangą reikia įdėti nepažeidžiant kitų konstrukcijų. Nuo sunkios monolitinės perdangos dėl svorio dažnai imdavo skilinėti pastato sienos, joms sumontuoti reikia daryti ištisines išimas sienose, kad būtų kur jas atremti.
„Teriva" perdangų atremiamos tik sijos, padarant sienose skylės. Į objektą atvežamos dvi gamykloje paruoštos perdangos dalys: gelžbetoninės sijos ir tuščiaviduriai blokeliai. Per pusdienį tris žmonių brigada sumontuoja ir paruošia betono užliejimui apie 60 kv. m perdangos. Sijos nesunkios ir pernešamos rankomis į reikiamą vietą. Taip pat - zonos po kaminais, kur remiami laiptai, po sunkesnėmis pertvaromis ar laikančiosiomis sienomis. Kas keli metrai sijos papildomai paremiamos, kad perdanga neišsilenktų montavimo ir užliejimo metu. Sudėjus sijas, tarpai užpildomi tuščiaviduriais betoniniais blokais. Pagal instrukciją dedama papildoma skersinė armatūra į tarpus tarp blokelių kas 2 metrus, ji sujungiama su sijų armatūra. Perdanga užpilama betonu iš betono maišyklės, apie 3-4 cm virš užpildančio blokelio aukščių. Tokioje perdangos konstrukcijoje apkrovos veikia kaip monolitinėje: paskirsto jas per visą perdangos plotą.
Pastato perdangos plokštės - kiaurymėtosios gelžbetoninės. Pastato išorinės laikančiosios sienos bus 470 mm storio, todėl visas keliamas plokščių apkrovas atlaikys ir atitiks A klasės tipo namą. Grafose ir tekstuose matyti, kad įmonės siūlo įvairias gelžbetoninių plokščių sistemas su skirtingais matmenimis ir įrengimo pavojingais. Perkeliant informaciją į praktinį montavimą, dažnai naudinga bendra animuota schema iš projektų, kaip, pavyzdžiui, Ritmos Naujojo Antakalnio projekto gelžbetonines konstrukcijas gaminanti įmonė.”
Kiaurymėtosios perdangos plokštės ir jų montavimas
Kiaurymėtosios perdangos plokštės užtikrina puikią šilumos ir garso izoliaciją bei atsparumą karščiui ir drėgmei. Jei tarp gamintojo siūlomos perdangos plokščių nerandamas tinkamas variantas, galima užsisakyti individualių matmenų gaminius. Tačiau tinkamai pasirinktos ir kokybiškos perdangos plokštės - tai dar ne viskas. Labai svarbu ir tinkamas jų montavimas. Atraminis paviršius turi būti lygus: plastikinės arba metalinės išlyginimo plokštelės-tarpikliai dedami, tarpeliai ne mažiau kaip 15 mm, kad po atramine plokšte galėtų nutekėti skiedinys. Rekomenduojama, kad tarpikliai būtų ne žemesni nei 15 mm.

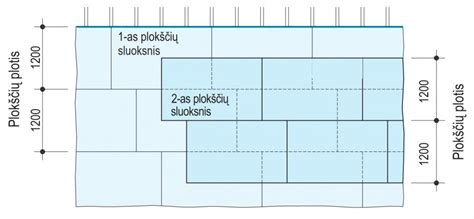

Montavimo technika reikalauja kruopštumo: plokštės keliamos kranu, keliamoji grandinė apima visą plokštės plotį, plokštė įrengiama horizontalioje padėtyje; pirmąją plokštę iš abiejų pusių aplink planuojamą angą patalpinama taip, kad tarp jų atsirastų tarpas, lygus rygeliui. Sekančios plokštės dedamos glaudžiai vieną prie kitos, bei pritvirtinamos tinkama puse. Angoms formuoti naudojamos trumpesnės perdangos plokštės, kurios tvirtinamos prie šalia esančių plokščių rygelio pagalba. Pirmiausia sumontuojamos plokštės iš abiejų pusių nuo angos, paliekant tarpą lygi rygelio pločiui, tada įterpiama trumpa plokštė.
Trumpose ir ilgose plokštėse turi būti užtikrintos tvirtos jungtys; jungtys užpildomos betonu ir armatūra įterpta į kiaurymes; siūlių užpildymas - smulkiagrūdžiu betonu, dažnai C25-C30 klasės. Žiemą plokštes montuojant būtina nusivalyti sniegą ir ledą, uždengti ir šildyti montavimo vietą, o tarpai tarp plokščių armuoti. Minimalus perdangos plokštės atraminio paviršiaus ilgis 10 cm ant mūro, 8 cm ant betono ar metalo. Atremtos zonos turi būti pakankamai ilgos (ne mažiau 70 mm) ir priklausomai nuo sijų formos - galima remti į siją arba į jos lentynas. Horizontalios sandūros storis rekomenduojamas 15-20 mm. Kai plokščių atraminio paviršiaus dydžiai skiriasi, būtina dėmesingai sujungti plokštes, kad susidarytų vientisas sutvirtinimo žiedas.
Laikui bėgant, išliekančios plokščių išlinkimai, jei viršijamas 8 mm dydis, turi būti suvienodinti naudojant reguliuojamus statramsčius, svorius ar suveržimo įrenginį. Plokščių ryšiai paprastai įrengiami plokščių galuose ties atramomis arba kartu su išilginėmis sienomis. Sandūros užpildomos silikoniniu arba akriliniu hermetiku. Dėl to gaunamas vientisas ir tvirtas konstrukcinis vienetas. Baigus montavimą, pavyzdžiai rodo, kad plokštės yra tvirtos ir laikomos be papildomos parėmimo, o tais atvejais, kai reikia, plokščių galuose dedama armatūra, o tarpai užpildomi betoną.
Pasirinkimo praktika ir patarimai
Gamyba ir pasirinkimas priklauso nuo finansinių ir techninių poreikių. Bauroc perdangos plokštės - tai armuotas gaminys iš akytojo betono, skirtas perdengimams bei šilumos izoliacijai. Bauroc plokštės gali būti 600 mm pločio arba siauresnės 300 mm pločio, skirtos naudoti tarp dviejų 600 mm pločių lubų plokščių arba kaip kraštinė plokštė. Perkandangoms suteikiamas standumas dėl armatūros, o plokštės atitinka EVS-EN 12602:2008 standartą. Perdangos laikomoji galia - 4 kN/m². 100 mm zona nuo perdangos krašto skirta angoms pradurti; montuojant ant akytojo betono sienų minimalus besiremenčio paviršiaus ilgis - 90 mm. Prireikus, atrėmimas gali būti 75 mm, kai besiremenis paviršius mūras ar metalinė konstrukcija. Atraminė dalis ir armatūros išdėstymas sprendžiami projektuotojo. Kinėjamoji detalė jungia plokštes į monolitinį žiedą, užtikrinant jų vientisumą.
Kiaurymėtosios įtemptojo gelžbetonio plokštės turi plačias naudojimo galimybes: luboms, stogams, sienų pertvaroms, priklausomai nuo projektų poreikių. Standartinis plotis - 1200 mm, galima supjaustyti siauresnėmis juostelėmis. Plokštė pagaminta iš C45/55 arba C50/60 betono, sutvirtinta įtemptais plieniniais vieliniais lynais ir išdėstyta įtempimo zonoje. Standartinė perforuotos plokštės atsparumo ugniai trukmė - 60 minučių.
Kiaurymėtosios perdangos plokštės populiarios dėl plataus matmenų pasirinkimo ir galimybės jas pritaikyti užsakovo poreikiams. Jei reikia, galima užsisakyti individualių matmenų gaminius. Svarbiausia - tinkamai jas sumontuoti ir užpildyti siūles, kad būtų užtikrintas visos konstrukcijos vientisumas. Bendros įmonės patirtys rodo, kad kokybiškos plokštės ir profesionalūs montavimo darbai užtikrina ilgaamžę ir saugią konstrukciją.
Turtiniai pavyzdžiai ir praktiniai patarimai
Montuojant perdangas, būtina sekti instrukcijas ir laikytis projektuotojo sprendimų dėl armatūros išdėstymo. Atraminės sienos turi būti lygios ir švarios, o plokščių geometrija - patikrinta prieš darbus. Kruopščiai suplanuokite kėlimo taškus ir užtikrinkite, kad plokštės būtų laikomos horizontalioje padėtyje. Atskirų zonų formavimas (angoms, vėdinimo ir kt.) turi atitikti projekto reikalavimus. Teisingai užpildytos siūlės ir tinkama armatūra užtikrina perteiką ir ilgaamžiškumą.
Pastatą projektuojant ir statant su gelžbetoninėmis plokštėmis, naudinga atkreipti dėmesį į jų teigiamą poveikį šilumos izoliacijai, garso izoliacijai ir montavimo greičiui. Šios plokštės leidžia kurti lygias namo sienas, o jų montavimas dažnai trunka trumpiau nei tradicinių sprendimų metu. Perdangų plokščių montavimas yra vienas iš esminių statybų etapų, nuo kurio priklauso viso pastato stabilumas ir ilgaamžiškumas. Bendrovės Kauno Gelžbetonis patirtis rodo, kad daugybė projektų sėkmingai įgyvendinama taikant šiuolaikines nepertraukiamo formavimo technologijas.
1) Kruopštus pagrindo paruošimas. Atraminės sienos turi būti lygiagrečios ir švarios. 2) Kranas ir kėlimo įranga - plokščių padėjimas tikslioje vietoje. 3) Siūlių užpildymas ir sutankinimas. 4) Geodeziniai matavimai ir vizualinė apžiūra. 5) Patikimumo užtikrinimas ir kokybės kontrolė.
Gerą rezultatą užtikrina patikimi tiekėjai ir kokybiškos plokštės. Dėl laiko ir kainos optimizavimo rekomenduojama naudoti modernias gelžbetonines perdangos plokštes su aukšta galia ir geromis šilumos savybėmis, o montavimą patikėti patyrusiems specialistams. Taip pat svarbu laikytis vietinių normų ir STR reikalavimų dėl apkrovų ir įrengimo.
