Perdangos plokštės su kiaurymėmis ir monolitinės perdangos: gelžbetonio technologijų palyginimas ir praktiniai sprendimai

AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį, o po to plokštės supjaustomos skersai pagal norimą ilgį. Ši technologija užtikrina itin lygų paviršių bei sumažina tolesnės apdailos sąnaudas.

Gamybos ypatumai ir standartai

Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą ir užkerta kelią betono įplaukimui į plokščių tuštumas. Standartinis plotis - 1200 mm, o esant poreikiui gali būti siūlomos siaurintos plokštės, pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms išilginio pjovimo vieta parenkama taip, kad laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą, o plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.

AB „AKSA“ HCS plokštės (kiauūymėtosios užpakalio perdangos plokštės) projektuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, įvertinant užsakovo aukštų planus, gaminių klojininius brėžinius ir specifikacijas. Įprasta apkrovimo schema - dvinarė sija su dviem galinėmis atramomis ir tolygiai paskirstyta apkrova (kN/m2 arba kPa). Žinant apkrovas ir ilgį, paprasta pasirinkti aukštį ir armavimą pagal laikomųjų galių lenteles. Plokštės gali būti gaminamos iš C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės betono su Y1860S7 Ø9,3 mm arba Ø12,5 mm lynais.

Standartai, kokybė ir sertifikatai

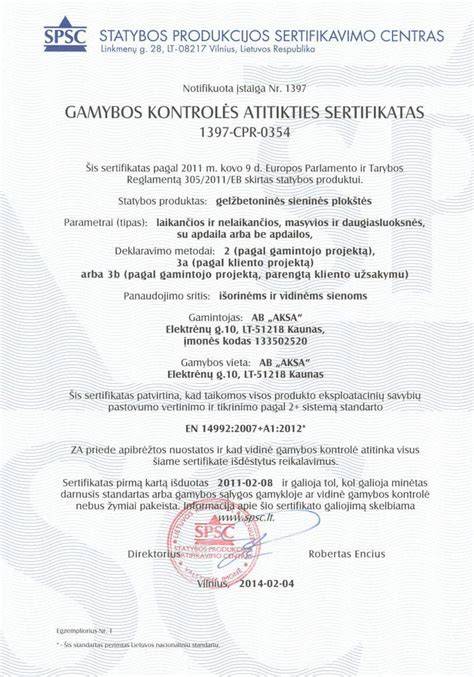

HCS plokštės projektuojamos ir gaminamos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visiškai visos produkcijos turi CE ženklinimą ir gamybos sertifikatus išduotus Statybos produkcijos sertifikavimo centro (SPSC). Plokštės gali būti pjaustomos išilgai ne mažesniu nei 45° kampu, o ekstruzinės perdangos plokštės paprastai be pakėlimo kilpų. Montavimo metu užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“.

Aukščiai, medžiagos ir laikomoji galia

Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai). Naudojami tik tik sertifikuoti ir CE ženklu pažymėti plieniniai lynai Y1860S, kurių skersmuo - 9,3 arba 12,5 mm. Įtemptųjų plokščių plokščių ilgis gamykloje gali būti iki 54 metrų, po to jos pjaunamos į norimus ilgius. Perdangos plokštės pasižymi gera garso izoliacija, laikomoji galia ir lygiu apatine paviršiumi.

Taikymas ir pasirinkimas

Gelžbetoninės kiaurymėtosios plokštės yra standžios, ekonomiško skerspjūvio ir tinka perdangoms, stogams bei įvairioms inžinerinėms konstrukcijoms. Perdangos tipo pasirinkimas priklauso nuo pastato konstrukcijos, paskirties ir apkrovos lygio. Į apkrovos skaičiavimus įtraukiami baldų, žmonių, santechnikos ir kitų įrangos svoriai. Pastovi apkrova vykdoma dėl plokštės svorio. Monolitinės perdangos dažnai pasirenkamos ten, kur reikalingas didelis erdvinis standumas arba sudėtinga pastato forma, kur tipinės surenkamos perdangos negali būti taikomos.

Monolitinės vs surenkamos perdangos: trumpas palyginimas

• Monolitinės perdangos užtikrina vientisą kompoziciją, tačiau jų įrengimo laiką ir kainą dažnai padidina klojiniai, armavimas ir betono klijavimas. BST 500 plienas leidžia plonesnei monolitinei perdangai atlaikyti panašias apkrovas kaip storesnei PTK ar surenkamai perdangai.
• Surenkamos perdangos (plokštės) montuojamos greičiau, nereikalauja krano montuojant kai kuriais atvejais, yra pigesnė alternatyva, turi geresnę šilumos ir garso izoliaciją, o kūrimas gali užtrukti trumpiau.
• Medinės perdangos gali būti pigesnės, tačiau prarandama laikomoji galia, garso izoliacija ir ilgaamžiškumas. Dėl to dažnai renkama gelžbetonio plokščių arba monolitinių perdangų kombinacija.

Tarpiniai ir papildomi gaminiai

Kiaurymėtosios įtemptojo gelžbetonio plokštės gali būti naudojamos tiek perdangoms, tiek stogams ar kitiems inžineriniams įrenginiams. Plokštės gali būti su galinės kilpos užpildymas arba be jų, pagal užsakovo poreikius. Gelžbetoninės sąramos, sijos, laiptai ir kiti gelžbetonio gaminiai siūlomi Klaipėdoje ir visoje Lietuvoje. Taip pat gaminami šulinių žiedai, vamzdžiai, stogo plokštės ir šachtų konstrukcijos, siekiant užtikrinti kompleksiškus statybos sprendimus.

Aplinkos ir statybos sprendimai

Gamyboje naudojami modernūs įrengimai, tokie kaip „Jumbo mono 3000“ linijos šulinių žiedų gamybai. Cementiniai ir mišrieji cemento bei kalkių skiediniai sertifikuoti ir atitinka techninę dokumentaciją. Betoninių paviršių grožis gali būti suteikiamas naudojant įvairias paviršiaus apdailos technikas, įskaitant poliruotą betoną, plytas, grafinius ir matricinius paviršius. Bendrovė taip pat siūlo projektavimo, gamybos ir pristatymo paslaugas įvairiems gelžbetonio statiniams.

Per didesnes ar mažesnes angas galima įrengti plokštes bei įdiegti angų inžineriniams tinklams, laiptams ar šachtoms. Plokštės yra tvirtos, ilgaamžės ir atsparios ugniai, o jų laikomoji galia bei dydžiai leidžia plėsti jų panaudojimą.

Praktiniai patarimai užsakovams

• Renkantis perdangos tipą atsižvelkite į pastato paskirtį, apkrovų lygį, erdvinius reikalavimus ir montavimo galimybes.
• Apsvarstykite galimybę naudoti kiaurymėtas plokštes be pakėlimo kilpų arba su jomis - pagal sumontavimo poreikius.
• Atsižvelkite į transporto ir montavimo logistiką: plokščių ilgiai gali būti pritaikomi pagal projektą, o iš anksto įtemptas armavimas užtikrina lengvesnį montavimą.
