Vėdinamos sienos - tai tokios sienos, kuriose tarp šilumos izoliacijos ir apdailos sluoksnio yra paliktas oro tarpas, kuriuo juda lauko oras, o sienos apačioje ir viršuje yra įrengiamos angos lauko orui patekti į šį tarpą. Dažniausiai tų angų būna ne tik sienos apačioje ir viršuje, bet ir pačios jos plokštumoje, ties langų, durų ar kitomis angomis. Tokiu būdu oras pastoviai juda ir siena vėdinasi.
Laikančioji sienos dalis gali būti iš labai įvairių medžiagų: betono, įvairių plytų ar blokelių mūro, medinio karkaso, medžio rąstų. Vėdinamos sienos gali būti įrengiamos šiltinant didelio ir mažo aukštingumo naujai statomus ar renovuojamus pastatus. Vėdinamų sienų apdailos medžiagų pasiūla yra tikrai didelė - nuo medžio ir plastiko dailylenčių iki fibrocemenčio, aukšto slėgio laminato, keramikos ar aliuminio kompozicinių plokščių bei plytų mūro.
Vėdinamų sienų šiltinimui naudojamos medžiagos ir jų įrengimas priklauso nuo fasado apdailos tvirtinimo sprendimo ir sienos konstrukcijos: dviejų lygių ir vieno lygio karkaso arba strypinės sistemos, ar tvirtinimo lanksčiais ryšiais trisluoksnio mūro atveju.
Šilumos izoliacija vėdinamų sienų konstrukcijose
Šilumos izoliacija turi būti apsaugota nuo oro tarpo judančio oro poveikio. Galima naudoti specialias sienų šiltinimui skirtas plokštes, tada joms papildoma apsauga nuo vėjo nėra reikalinga. Arba galime naudoti universalias plokštes, kaip pagrindinį šiltinimo sluoksnį, tuomet apsaugai nuo vėjo reikia naudoti papildomai apsaugos nuo vėjo plokštes.
Šiuo metu populiariausia yra vieno lygio karkaso sistema. Tokiu atveju, šilumos izoliaciją galime įrengti iš dviejų tipų plokščių (universalių ir apsaugos nuo vėjo) arba iš vieno sluoksnio plokštės. Tarp karkaso elementų sumontuojamos ir prie sienos paviršiaus glaudžiamos yra universalios plokštės PAROC eXtra. Jų apsaugai nuo vėjo naudojame PAROC WAS 25t, PAROC WAS35t plokštes arba naujas, labai efektyvias plokštes PAROC Cortex. Kaip vieno sluoksnio izoliaciją rekomenduojame naudoti naują PAROC WAS 35 t plokštes.
Šilumos izoliacija esant dvigubam karkasui yra įrengiama iš kaip ir vieno lygio karkaso atveju iš 2 tipų plokščių: tarp karkaso elementų sumontuojamos ir prie sienos paviršiaus glaudžiamos yra universalios plokštės PAROC eXtra. Jų apsaugai nuo vėjo naudojame PAROC WAS 25t, PAROC WAS35t plokštes arba PAROC Cortex. Trisluoksnio mūro šiltinimo sluoksnį galima įrengti iš vieno arba dviejų šilumos izoliacijos sluoksnių. Kadangi trisluoksnio mūrų sienose vėdinimas yra labai mažas, tai ir reikalavimai apsaugos nuo vėjo sluoksniui yra minimalūs.
Įrengiant trisluoksnį mūrą, vieno sluoksnio šilumos izoliaciją, galime naudoti PAROC WAS 50 be papildomo apsaugos nuo vėjo sluoksnio. Šilumos izoliacijos įrengimui iš dviejų sluoksnių naudojame universalias šiltinimo plokštes PAROC eXtra, kaip pagrindinę šilumos izoliaciją, o apsaugą nuo vėjo galime įrengti iš PAROC WAS 35t, PAROC WAS 25t arba PAROC Cortex plokščių. Jei apsaugą nuo vėjo įrengiate iš PAROC Cortex plokščių, būtina naudoti sandarinimo juostas-plokščių sandūroms rekomenduojama naudoti išorės sandarinimo juostą PAROC XST 020, o PAROC XST 021 juostą pastato kampams bei angokraščiams.
Vėdinamos sienos su viengubu ir dvigubu karkasu - tai platus skaičius sprendimų. Metalo karkaso tipas, karkaso „žingsnis“ (atstumai tarp profilių), metalinio karkaso storis, varžtai ir jų skaičius turi būti parinkti ir suskaičiuoti atsižvelgiant į sienos rūšį, vėjo apkrovas, pastato aukštį, apdailos elementų rūšį ir kita. Be to vėdinamas oro tarpas turi atitikti sistemos gamintojo nurodymus, tačiau negali būti mažesnis už 25 mm. Vėdinamų angų plotas taip pat turi atitikti gamintojo nurodymus, tačiau negali būti mažesnis už 50 cm2 vienam sienos ilgio metrui. Tam kad siena vėdintųsi, būtina įrengti vėdinimo angas viršutinėje ir apatinėje sienos dalyse. Be to reikia užtikrinto, kad į vėdinamą oro tarpą iš išorės patekęs vanduo arba kondensatas turi nepatekti į termoizoliacinį ir kitus sluoksnius. Drenažines angas būtina įrengti vandens pašalinimui.
Vieno lygio ir dviejų lygių karkaso ypatumai
Du lygių karkasas naudojamas rečiau, nei vieno lygio karkaso. Tinka renovuojamuose objektuose, kai sienos yra nelygios. Pradedant montuoti dviejų lygių karkaso vėdinamos sienos sistemą, tarp metalinių elementų ir sienos turi būti naudojamos termoizoliacinės tarpinės. Ant universalių plokščių įrengiamas ištisinis apsaugos nuo vėjo sluoksnis. Tada užsandarinamos apsaugos nuo vėjo plokščių sandūros ir pastato kampai bei angokraščiai, jei naudojama PAROC Cortex sistema. Su vertikaliai tvirtinamais omega profiliuočiais suformuojame ne mažesnį kaip 30 mm oro tarpą, pritvirtiname fasado apdailos plokštes pagal sistemos tiekėjo reikalavimus.
Su vieno lygio karkaso sistema šilumos izoliacija mechaniškai pritvirtinama prie sienos - jai nereikia įrengti papildomo II karkaso. Karkasas reikalingas tik fasadų apdailos medžiagos tvirtinimui. Prie sienos įrengiami laikikliai, kuriuos reikia tvirtinti kaip pirmuoju atveju per tarpines. Įrengiame šilumos izoliaciją iš vieno ar dviejų sluoksnių. Kaip ir dviejų lygių karkaso atveju, jei naudojama PAROC Cortex sistema, yra užsandarinamos apsaugos nuo vėjo plokščių sandūros ir pastato kampai bei angokraščiai. Prie laikiklių pritvirtinami vertikalūs profiliuočiai, formuojantys mažiausiai 30 mm oro tarpą. Tada, pagal sistemos tiekėjo reikalavimus įrengiame fasado apdailos sluoksnį.
Trisluoksnio mūro sienos dažniausiai yra sutinkamos individualių namų statyboje. Laikančioji sienos dalis yra mūrijama iš įvairių plytų arba blokelių. Tiek plytų, tiek blokelių paskirtis yra laida apkrovas ir sudaryti sandarią atitvarą. Trisluoksnio mūro sienos yra priskiriamos vėdinamų sienų tipui, tad čia tarp šilumos izoliacijos ir apdailos mūro sluoksnio yra įrengiamas vėdinamas oro tarpas. Rekomenduojamas vėdinamo oro tarpo plotis yra 30-40 mm. Lauko orui patekti į vėdinamą oro tarpą, apatiniame apdailos mūro sluoksnyje (≥ 50 cm aukštyje nuo žemės paviršiaus) yra įrengiamos angos, tai yra kas dvi plytos paliekama neužpildyta skiediniu viena vertikali plytų mūro siūlė. Taip pat yra įrengiamos ir angos pastato viršuje bei ties lango apačia ir viršumi.
Laikančiosios mūrinės sienos ir apdailos mūro surišimui yra naudojami lankstūs ryšiai. Įrengiant šiltinimo sluoksnį, šilumos izoliacija užmaunama ant lanksčiųjų ryšių ir priglaudžiama prie laikančios mūro sienos dalies. Šilumos izoliacijos padėties užtvirtinimui yra naudojami fiksatoriai. Šilumos izoliacijos storis yra parenkamas skaičiavimais ir priklauso nuo sienos laikančiosios konstrukcijos šiluminių savybių. Šilumos izoliacija yra ypatingai svarbi tokios sienos dalis, nes būtent ji padeda taupyti šildymo kaštus.
Nedegi, ilgaamžė, laidi vandens garams, stabilių matmenų bei laiko patikrinta efektyvi šilumos izoliacija iš akmens vatos yra puikus pasirinkimas sienų šiltinimui. Išorinė tinkuojama sudėtinė termoizoliacinė sistema - tai įrengimo ir veikimo pagrindai, kuriuos gerina akmens vatos savybės: nedegumas, garų laidumas, atsparumas drėgmei ir stabili matmenys.
Akmens vatos savybės tinkuojamų ir vėdinamų sienų kontekste
Projektuojant naujo arba modernizuojamo pastato šiltinimą siekiama atitikti energinio naudingumo klasės reikalavimus. PAROC akmens vatos gaminiai pasižymi puikiomis šilumą izoliuojančiomis savybėmis. Naujos plokštės PAROC Linio Pro šilumos laidumas yra ypatingai žemas 0,034 W/mK. Mūro sienos, sumūrytos iš keraminių plytų ar kitų laikomų medžiagų, renovuojamų daugiabučių sienos iš surenkamų gelžbetoninių blokų, yra nedegios. Todėl, norėdami, kad siena liktų nedegi ir įrengus apšiltinimo sluoksnį - šilumos izoliacijai reikia rinktis nedegią PAROC akmens vatą, kuri gaminama iš vulkaninės kilmės uolienų.
Tinkuojamoms sienoms skirtos PAROC plokštės priskiriamos A1 degumo klasei, todėl jas saugu montuoti ir sandėliuoti. Tinkuojamų fasadų sistemos su mineraliniu ar silikoniniu tinku ir PAROC akmens vatos šilumos izoliacija atitinka A1 arba A2 s1 d0 degumo klases. Be to, akmens vata yra laidi vandens garams ir ši savybė yra itin svarbi tinkuojamų sienų kontekste: drėgmė migruoja į išorę ir pasišalina pro tinko apdailą - vadinamos „kvėpuojančios sienos“.
Dar viena išskirtinė akmens vatos savybė - stabilūs matmenys. Pastato sienos vasaros metu įkaista iki 70 °C ar daugiau. Jei šilumos izoliacija deformuojasi dėl temperatūros pokyčių, tinko sluoksnis patiria įtampas ir gali įtrūkti ar net plyšti. Todėl naudojant PAROC Linio plokštes, dėl temperatūros svyravimų masės ir matmenys išlieka stabilūs, o tinko paviršius gali būti dažomas tamsiomis spalvomis. Suomijos techninių tyrimų centras VTT patvirtina, kad PAROC akmens vata išlieka sausa net ir labai drėgnoje aplinkoje - esant 98% aplinkos oro drėgmei.
Platus gaminių asortimentas tinkuojamoms sienoms
Tinkuojamoms sienoms skirti PAROC gaminiai apima keletą pagrindinių produktų: PAROC Linio Pro, PAROC Linio 10, PAROC Linio 15, PAROC Linio 80 ir kt. Vertikaliai orientuotos plokštės (Lamelių) PAROC Linio 80 naudojamos naujiems ir modernizuojamiems A, A+ bei A++ energinio naudingumo klasėms. Šilumos izoliaciją iš plokščių klijuojama pilna plokštuma ir mechaniškai tvirtinama. Naudojant PAROC Linio 80, klijai ir tvirtinimo detalės užtikrina didelį atsparumą vėjo apkrovoms.
Renovuojamų pastatų sienoms tinkamiausios yra PAROC Linio Pro ir PAROC Linio 10 plokštės, nes jų plokštės paviršiai lengvai išlygina nelygumus ir tvirtinimui naudojami klijai bei įrankiai. Langų, durų kraštams apšiltinti rekomenduojama PAROC Linio 15. Plokščių naudojimo principai: jos klijuojamos ir mechaniškai tvirtinamos, konstrukcijoms reikalaujant mechaninio tvirtinimo po plokščių dangos.

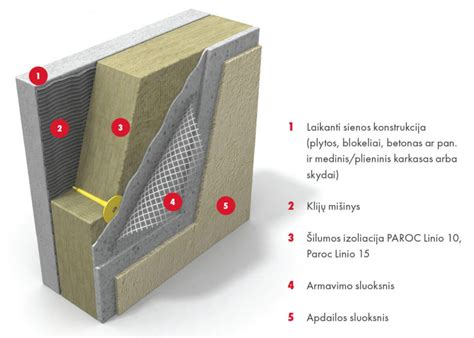

Sienų šiltinimas PAROC Linio Pro ir PAROC Linio 10 plokštėmis dažnai pateiktas kaip įprastas renovacijos sprendimas. Infografikos ir nuotraukos iliustruoja šiltinimo eigą: klijai uždedami visu plokštės perimetru, o ant jų montuojama tvirtinimo sistema. Perstumiant plokštes, išvengiama keturių kampų sandūros, užtikrinamas glaudus prisitaikymas prie paviršiaus.
Kodėl pasirinkti PM PAROC sprendimus?
Nedegi, ilgaamžė, laidi vandens garams, stabilių matmenų bei laiko patikrinta efektyvi šilumos izoliacija iš akmens vatos yra pagrindinis pasirinkimas sienų šiltinimui. PAROC akmens vatos plokštės yra nedegios ir priskiriamos A1 degumo klasei, o su padengimu, pvz. PAROC Cortex One ir PAROC Cortex, jos priskiriamos A2-s1-d0 klasei. Tokios plokštės užtikrina ne tik energinį efektyvumą, bet ir saugumą nuo ugnies plitimo, ypač vėdinamų sienų kontekste.
Laidi vandens garams akmens vata leidžia drėgmei pasišalinti per tinko apdailą, o stabilūs matmenys užtikrina, kad laikui bėgant neatsiras įtrūkimų. VTT tyrimai rodo, kad PAROC išlieka sausa net esant dideliam drėgniui. Dėl to tinkuojamoms sienoms galima dažyti tamsiomis spalvomis Be to, akmens vata pasižymi atsparumu drėgmei ir pelijimui, o jos eksploatacijos metu užtikrina ilgesnį sienų tarnavimo laiką.
Be šiluminio efektyvumo, tinkuojamos fasado sistemos su PAROC akmens vata prisideda prie garso izoliacijos ir bendro patalpų komforto. Dar vienas svarbus aspektas - ši sistema suteikia galimybę rinktis iš plataus dekoratyvinių apdailos medžiagų asortimento, įskaitant keraminių plytelių ar kitų dangų sprendimus. Siekiant užtikrinti sandarumą, naudokite papildomas sandarinimo juostas.
Teoriniai ir praktiniai patarimai sienų šiltinimui
Prieš pradedant šiltinti renovuojamų pastatų sienas, būtina patikrinti sienų konstrukcijų būklę ir paviršius. Pagal STR 2.01.11:2012 „Išorinės vėdinamos termoizoliacinės sistemos“ rekomendacijas vėdinamų sienų sprendimai turi būti įrengiami su atitinkamomis angomis viršuje ir apačioje bei su ventiliuojamu tarpu tarp izoliacijos ir apdailos sluoksnio. Taip užtikrinamas natūrinis oro srautas ir drėgmės pašalinimas.
Svarbu laikytis CE ženklinimo reikalavimų. CE ženklas rodo, kad sistema yra sertifikuota ir sudaryta iš tarpusavyje suderintų elementų: klijai ir/mechaniniai tvirtinimo elementai, termoizoliacinė medžiaga, armuotasis sluoksnis, armavimo tinklelis, išorinis apdailos sluoksnis. Šis ženklas garantuoja, kad visos sudedamosios dalys dera tarpusavyje, užtikrindamos kokybę ir saugumą.
Skirtumas tarp vieno ir dviejų lygių karkaso systemų prasideda nuo konstrukcijos. Vieno lygio karkaso atveju šilumos izoliacija dažniausiai pritvirtinama klijais ir mechaniniais tvirtinimais, o dviejų lygių - papildomai įrengiamas tarpinis sluoksnis ir papildomi laikikliai. Dviejų lygių sistema ypač naudinga nelygiems paviršiams ir renovacijoms.
Praktiniai pavyzdžiai ir ekonomika
Kalbant apie pastatų renovaciją, didelis dėmesys skiriamas ir ekonominiam aspektui. Pavyzdžiui, vieno 50 m2 buto renovavimui su tinkuojama fasado sistema, naudojant akmens vatos izoliaciją, gali būti papildomai sutaupoma tik kelis eurus už kvadratinį metrą, o bendras papildomas kaštas gali būti nežymus - apie keliasdešimt ar kelis šimtus eurų priklausomai nuo sprendimų komplekto. Tai rodo, kad šilumos izoliacijos pasirinkimas yra investicija į kokybę, energinį naudingumą ir gyventojų komfortą.
