Šiame straipsnyje apžvelgiame 8 dažniausiai naudojamus statybos vamzdynų sujungimo būdus ir išryškiname, kur ir kada jie taikomi. Lyginome skirtingų medžiagų vamzdžius, jų savybes bei praktines montavimo rekomendacijas, kad statybos darbai vyktų saugiai, patikimai ir ekonomiškai.
Srieginis sujungimas
Srieginė jungtis atliekama naudojant sriegines plieninių vamzdžių jungtis. Cinkuoto plieno vamzdžiai, kurių vamzdžio skersmuo mažesnis arba lygus 100 mm, dažnai tinkami srieginiam sujungimui ir naudojami paviršiniams vamzdynams. Plieniniai-plastikiniai kompozitiniai vamzdžiai taip pat paprastai jungiami sriegiais. Srieginės jungtys reikalauja paviršiaus apdorojimo antikorozine medžiaga, o užpildas turi būti parenkamas atsargiai, kad užtikrintų sandarumą. Jei cinkuotas vamzdis jungiamas suvirinant arba flanšu, suvirinimo vieta turi būti cinkuota du kartus arba apdorota antikorozinėmis priemonėmis.
Srieginėje jungtyje būtina laikytis taisyklių dėl veržlės išdėstymo, būti nurodyta, kad atviri sriegiai turi būti 1-2 sriegiai. Prieš montuojant, reikia nuvalyti kanapių vielą ir užtikrinti, kad sriegis būtų sandarus.

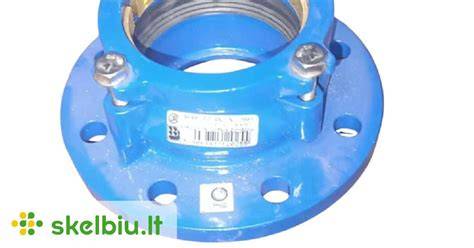

Flanšinė jungtis
Flanšinės jungtys naudojamos didesnio skersmens vamzdžiams, dažniausiai magistraliniuose vamzdynuose vožtuvams, atbuliniams vožtuvams, vandens skaitikliams ir siurbliams sujungti; taip pat naudojamos ten, kur reikia lengvai išimti ir prižiūrėti dalis. Jei cinkuotas vamzdis jungiamas suvirinant ar flanšu, suvirinimo jungtis turi būti antrinė cinkuota arba antikorozinė. Flanšinis sujungimas leidžia lengvai nuimti dalis atliekant remonto darbus.
Flanšinis dangtis turi būti lygus, be įtrūkimų ir raukšlių, o flanšai dažnai gaminami iš ketaus ar plieno. Flanšai sujungiamose vietose reikalauja atitinkamų tarpiklių ir tvirtinimo varžtų, kad užtikrintų sandarumą.
Suvirinimas
Suvirinimas tinka necinkuoto plieno vamzdžiams, dažniausiai naudojamiems paslėptiems ar didesnio skersmens vamzdynams, plačiai taikomas aukštybiniuose pastatuose. Variniai vamzdžiai gali būti sujungti specialiomis jungtimis arba suvirinant. Kai vamzdžio skersmuo yra mažesnis nei 22 mm, reikia lizdo arba movos suvirinimo; kai skersmuo didesnis ar lygus, taikomas sandūrinis suvirinimas. Nerūdijančio plieno vamzdžiai taip pat gali būti suvirinti.
Suvirinimo procesas reikalauja kruopštaus vamzdžių paruošimo ir kvalifikuotų specialistų darbų. Svarbu laikytis laikiklių, švino ir siūlių išdėstymo reikalavimų bei vengti suvirinimo siūlių ant sienų ir konstrukcijų.
Griovelio jungtis (gnybtinė jungtis)
Griovelio jungtis gali būti naudojama 100 mm arba didesnio skersmens cinkuoto plieno vamzdžiams prijungti gaisrinio vandens, oro kondicionavimo, karšto ir šalto vandens, vandens tiekimo bei lietaus vandens sistemose. Ji pasižymi paprastu veikimu, saugia konstrukcija ir geru sistemos stabilumu, lengva priežiūra ir taupymu laiko.
Antgalio (jungiamosios movos) prijungimas
Aliuminio-plastikiniai kompozitiniai vamzdžiai dažnai suspaudžiami srieginiu antgaliu: veržlė įdedama ant vamzdžio galo, įkišama vidinė šerdis, prireikus priveržiama jungiamą detalė ir veržlė. Variniai vamzdžiai taip pat gali būti sujungti srieginiais antgaliais.
Šis metodas pasižymi greitu montavimu ir lengvu demontavimu, todėl dažnai taikomas laikinoms ar keičiamos konfigūracijos sistemoms.

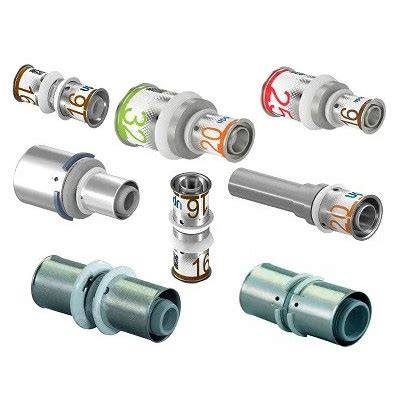

Presuojamos (spaudžiamos) jungtys
Nerūdijančiojo plieno presuojamųjų vamzdžių jungiamųjų detalių technologija keičia tradicines sujungimo technikas - sriegimą, suvirinimą ir klijavimą. Vamzdžiai prispaudžiami specialiais įrankiais, užtikrinant sandarumą ir tvirtumą. Privalumai: patogus montavimas, patikimas ryšys, ilgas tarnavimas.
Stambių pločių sistemoms ši jungtis turi daug privalumų: sandarumas, nereikia šoninių užpildų, paprastas demontavimas esant gedimams ar keitimams.

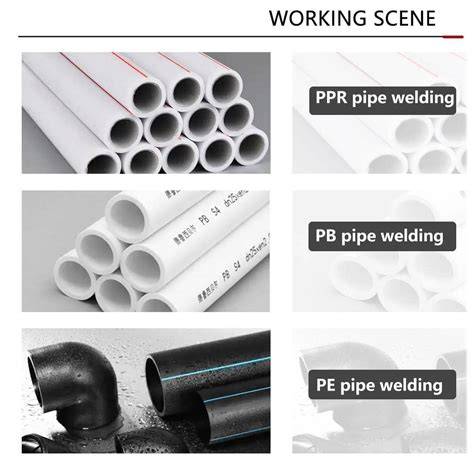

Karšto lydalo jungtis
PPR vamzdžių prijungimui naudojamas karšto lydalo junginys. Ši metоду suteikia greitą ir patikimą sandarą su minimaliu įrankių kiekiu.
Lizdų jungtis
Lizdų jungtis taikoma ketaus vamzdžiams ir įvairių jungiamųjų detalių prijungimui. Yra dviejų tipų: lankstus ir standus. Lankstus jungiant sandarinamas guminiu žiedu, standus - asbestcemenčiu arba plečiama pakuote. Kai kuriose situacijose naudojamas švino sandariklis.
HDPE vamzdžių sujungimas
HDPE vamzdžiai plačiai naudojami industrijoje dėl didelio stiprumo, cheminio atsparumo ir ilgaamžiškumo. HDPE sujungimai gali būti karšto lydalo suvirinimas, elektrofuzinis suvirinimas ir flanšinės jungtys. Elastomeriniai sandarinimo žiedai naudojami mažesniems skersmenims ar lankstumo poreikiams. Flanšinės jungtys taikomos HTPE ryšiams su metalo ar kitomis medžiagomis, kurias termiškai sulydyti neįmanoma.

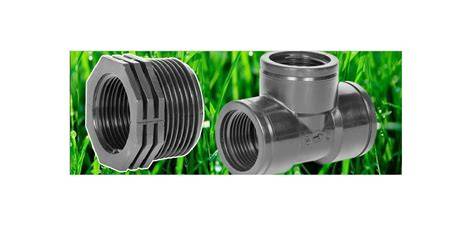

PE vamzdžių jungiamųjų detalių įvairovė
PE jungtys - LDPE ir HDPE - turi platų asortimentą: trijų діагčių trišaliai, alkūnės, akcijos ir kiti. PE jungtys montuojamos ir naudojamos švelniai pagal instrukcijas, o nereikalingas perveržimas gali sukelti lūžimus. Instrukcijas gausite, taip pat rasite specialius PE jungčių raktus.
Vamzdžių renovacijos metodai
Praktiškai egzistuoja technologijos, leidžiančios atnaujinti senus vamzdynus: naujų vamzdžių įdėjimas į senųjų vidų, sumažinant jų skersmenį 7-14%, prieš įrengimą. Prieš darbus - praplaunama sistema, atliekama videodiagnostika. Renovuojama iš abiejų atkarpų galų, naudojant mechaniškai traukiamą naują vamzdį ir skersmens mažinimo įrenginį.
Išsiplėtusių vamzdžių taikymas
Lizdinė (lazdinė) jungtis palengvina montavimą išoriniuose tinkluose: ji leidžia jungti skirtingų medžiagų jungiamuosius elementus be papildomų dalių. Lizdų sistemas galima lengvai išmontuoti remontuojant ar keičiant dalis.
Įvairių medžiagų jungčių praktika
Ketaus vamzdžių jungtys dažniausiai atliekamos cementavimo arba besiplečiančio cemento skiedinio pagalba; lizdo jungtis taip pat naudojama ketaus vamzdžiams. Plastikiniai vamzdžiai jungiasi su guminiu žiedu lizduose arba klijų tinklais. Plieniniai vamzdžiai dažnai sujungiami sriegine, flanšine, suvirinimo ar lizdo jungtimis. Variniai vamzdžiai - derinami specialiais jungtimis arba suvirinant.
HDPE-metalo ir kitų medžiagų junčiai
Flanšai dažnai taikomi jungiant HDPE prie metalo arba kitų medžiagų, kurių termiškai sulydyti negalima. Didelės reikšmės turi jungtinės detalės laikymo ir sandarumo reikalavimai.
Kaip pasirinkti tinkamą sujungimo būdą?
Pasirenkant prijungimo metodą svarbu atsižvelgti į vamzdžio medžiagą ir skersmenį, darbo sąlygas, apkrovas bei priežiūros galimybes. Kai kuriais atvejais būtina derinti kelis metodus - pvz., didesniems plieniniams vamzdžiams naudoti flanšinį sujungimą, o mažesniems srieginius. Taip pat svarbu suprasti, kad kai kurių būdų negalima naudoti didelio skersmens sistemose ar aukštų temperatūrų sąlygose.
Tradiciškai sriegiai vis dar plačiai naudojami atviruose vamzdynuose; flanšai - patikima ir lengvai demontuojama alternatyva didesniems vamzdžiams; suvirinimas - tinka necinkuotam plienui ir didelėms skersmens dalims; griovelinės jungtys - universali ir lengvai prižiūrimos; presuojamos jungtys - modernus, higieniškas sprendimas; PPR karšto lydalo jungtis - greita ir paprasta.
