Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus.
Prieš pradedant - paruošimas ir planavimas
Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta. Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms (taip pat ir konsolinėms) didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį.
Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų). Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm.
Profilių tipai ir jų paskirtis
Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinimo elementai. Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standartas 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybos vietoje dažnai pasitaiko situacijų, kai ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis gali būti iki 12 metrų. Prekybos vietose dažnai galima įsigyti profilių iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusavyje nesujungiami.
Skirtiniai profiliai ir jų saugumas
Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais: du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu; jeigu ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jei reikia papildomų angų, viename profilyje galima atverti vieną ar dvi angas, priklausomai nuo profilio pločio. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos, papildomos angos nerekomenduojamos.
Durų angos profiliai turi išlaikyti apkrovas, todėl montuojant durų angą turi būti laikomasi vienos pagrindinės taisyklės: jeigu bendras pertvaros aukštis yra daugiau nei 2,6 m, o durų plotis daugiau nei 0,9 m ir jos sveria daugiau nei 25 kg, tuomet durų angos šoniniai profiliai turi būti sustiprinti UA profiliais iki grindų ir lubų, tvirtinant apačioje ir viršuje.
Įrengiant deformacines arba slydimo siūles atsižvelgiama į skirtingų medžiagų temperatūrų ir drėgmės pokyčius. Deformacinės siūlės turi būti įrengiamos kas 15 m arba dažniau ilguose pertvarose, taip pat kai grindų ir lubų plokščių aukščio pokyčiai viršija 75 cm. Šios siūlės apsaugo gipso kartono konstrukcijas nuo neprognozuojamų deformacijų ir įtrūkimų.
Gipso kartono plokštės ir jų įranga

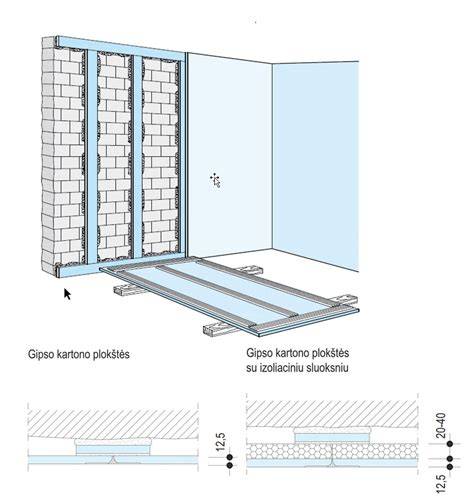

Gipso kartono plokštės montuojamos ant metalinio karkaso, tarp kurių dažnai dedama mineralinė vata siekiant pagerinti garso ir šilumos izoliaciją. Yra keli plokščių tipai: balta (įprasta), žalia (drėgnoms patalpoms), raudona (ugniai atspari), mėlyna (garso izoliacijai). Dar daugiau pasirinkimų suteikia skirtingi plokščių svoriai ir tankiai, pavyzdžiui Blue arba Silentboard - aukšto garso izoliacijos lygio plokštės. Laminuojant plokštes, svarbu laikytis tvirtinimo atstumų ir dengti jungtis glaistu, taip užtikrinant lygų paviršių ir ilgaamžiškumą.
Montuojant sienos apkalą, rekomenduojama naudoti perimetrinius UD arba CW profilius, o statramsčius - CW. Užpildant erdves, tarp profilių dedama mineralinė vata. Lyginant sienas ir užtikrinant garso izoliaciją, kartais naudojama akustinė sandarinimo masė Knauf Trennwandkitt. Sienos įrengimo sprendimai taikomi tiek sausose, tiek drėgnose patalpose, todėl priklausomai nuo poreikio pasirinkite atsparias drėgmei plokštes.
Lubų karkasas ir pakabinimo sprendimai
Šiuolaikinėse vidaus erdvėse dažnai montuojamos gipso kartono lubos, kurioms įrengti parenkamas tinkamas karkasas ir tvirtinimo detalės, atsižvelgiant į plokščių tipus: paprastas gipso kartonas, akustinės plokštės, ugniai atsparios plokštės ar Knauf Aquapanel drėgnoms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės turėtų atitikti pagrindo tipą. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų karkaso aukštis sudedamas iš pakabos, karkaso ir apkalos. Jei lubų apkala daugiasluoksnė, plokštės tvirtinamos perstumtomis siūlėmis ir laikomos atskirai.
Lubų siūlės gali būti švelnios (slydimo siūlės) arba slydimo jungtys - optimaliausia naudoti slydimo siūlėmis, ypač dideliems plotams. Slydimo sandūros įrengtos ant UD profilių viršutinėje dalyje, paliekant vietą plokštėms judėti. Knauf Trenn-Fix sandūros juosta naudojama kaip dekoratyvinė apsauga ir užtikrina tikslų siūlių užpildymą glaistu po sumontavimo. Po glaisto išdžiūvimo, sudėjimo dalis trumpinama, kad išliktų estetiškai lygus paviršius.
Durų angų formavimas ir jų tvirtinimas
Durų angos formavimui naudojami CW arba UA profiliai, priklausomai nuo durų svorio ir dydžio. Kai pertvara yra iki 2,6 m aukščio ir durų plotis iki 0,9 m, su nedideliu svoriu galima naudoti CW profilius. Jei yra reikalavimų dėl didesnės apkrovos ar durų svorio, būtini UA profiliai. Durų angos profilių sandūros turi būti išdėstytos taip, kad nesutaptų su pertvaros profilių siūlėmis, o virš durų gretimų plokščių siūlės turi būti perstumiamos ne mažiau kaip 150-200 mm.
Sisteminių trūkumų ir klaidų sprendimai
Kai kurios dažnos klaidos bus praleidžiamos, jei nebus laikomasi tikslumo montavimo etapuose: netaisyklingas karkaso lygis gali sukelti vizualias deformacijas. Sprendimas: naudoti lazerinį niveliatorių arba ilgą gulsčiuką ir pažymėti linijas tiksliai. Netinkamas profilių paskirties pasirinkimas gali lemti nestabilumą; sprendimas - naudoti tinkamus profilius pagal paskirtį - UD/CD luboms, CW/ UW sienoms. Pakabų dažnumas - kas 80-100 cm (mažiau 50 cm esant didelėms aukštims) - būtina užtikrinti stabilesnę konstrukciją. Nepakankamas dėmesys junginiams gali sukelti visos konstrukcijos nestabilumą; sprendimas - kruopštus jungčių sujungimų tvirtinimas ir laikymas. Garso izoliacija dažnai nusileidžia dėl plonų profilių arba netinkamai parinktų plokščių; sprendimas - naudoti storesnius profilius arba aukštesnės garso izoliacijos plokštes Blue/Silentboard. Taip pat svarbu tiksliai žymėti vietas elektros instaliacijai ir kitoms inžinerinėms sprendimoms.
Gipso kartonas ir interjero įvairovė
Gipso kartonas yra populiari medžiaga dėl paprasto montavimo, vidaus erdvių skyrimo ir galimybių įrengti įvairias lubų konstrukcijas. Plytelių klijavimas ant naujai sumontauto sienos gali pareikalauti papildomo hidroizoliacinio sluoksnio. Plokščių sumontavimo metu svarbu užtikrinti, kad plokštės būtų tvirtai pritvirtintos ir jungtys užglaistos. Dažnai naudojami skirtingų spalvų plokščių tipai - balta, žalia, raudona, mėlyna - kiekviena su specifinėmis savybėmis. Gipso kartono plokštės dažnai montuojamos su mineraline vata ir laidais ar vamzdžiais viduje.
Techninis įrankių paketas ir išvestinių duomenų nauda
Kad galėtumėte tiksliai skaičiuoti reikalingas medžiagas, pateikiame orientacines išeigas vienam kvadratiniam metrui pertvaros: CW profilis - 1,8 bėginio metro; UW profilis - 0,7 bėginio metro; plokštės Blue - apie 4 m²/1 m², 23 mm ir 38 mm savisriegiai kitoms plokštėms, Uniflott glaistas - apie 0,8 kg/1 m², Trenn-Fix sandūros juosta - apie 1,8 m/1 m², mineralinė vata TP115 - apie 1 m²/1 m², giliai įsigeriantis Grundas Tiefengrund, įvairūs laikikliai ir v. t. Išsamesnės specifikacijos pateikiamos techniniuose knygose.
Pasiruošimas montavimui - 1-3-5 žingsniai
- Pažymime perimetrinę profilio liniją ir ant perimetrinio UW grindų bei lubų profilio priklijuojame lipnią Knauf Dichtungsband juostą.
- Pasirenkame tinkamą perimetrinį profilį ir jį pritvirtiname prie pagrindo išlaikydami atstumus: iki 100 cm (iki 3 m aukščio) arba 50 cm (aukštesnėms nei 3 m pertvaroms).
- Įrengiame statramsčius CW profilius horizontaliai ir vertikaliai, įtvirtiname juos į UW profilius gulekšniais, laikomės užlaidos 10 mm viršuje, orientuojame nugarėles vienoje kryptimi.
- Sumontuojame skiriamąją juostą Trenn-Fixx ant šoninių sienų ir lubų; įtvirtiname profilius, užtikriname tinkamą sandarinimą.
- Gipso kartono plokštės tvirtinamos savisriegiais, laikantis atstumų: pradinis atstumas apie 750 mm, paskutinis - apie 250 mm; laikomės taisyklės apie 10-15 mm tarpą nuo krašto.
Gipso kartono plokščių laikymas ir glaistymas
Plokštės tvirtinamos vienoje ar keliuose sluoksniuose - priklausomai nuo projekto. Pirmojo sluoksnio siūlės glaistomos Uniflott glaistu, pjautinės siūlės gruntuojamos giluminiu gruntu Tiefengrund. Antrojo sluoksnio plokštės montuojamos taip, kad jų siūlės nebūtų tiesiogiai vienoje linijoje. Po glaisto išdžiūvimo, nupjaunama Knauf Trenn-Fix sandūros juostos dalis. Lubų ir sienų sandūros gali būti sujungtos slydimo ar šešėlinėmis siūlėmis; rekomenduojama naudoti slydimo siūlėmis, kai lubų plotas didelis.
Turinio santrauka ir praktiniai patarimai
- Pasirinkite tinkamus profilius pagal aukštį, apkrovą ir drėgmės lygį (CW/ UW sienoms, UD/CD luboms).
- Sankirtų vietose laikykitės 150-200 mm ilgio perstūmimo taisyklės, kad siūlės atsidurtų tinkamose vietose ir neatsirastų jungčių atsitiktinumo.
- Gerinkite garso izoliaciją pasirinkdami Blue arba Silentboard plokštes, o gaisrinę saugą užtikrinkite naudojant atitinkamus hermetikus.
- Deformacines siūles įrengkite reguliariai ilguose pertvarose.
- Sklandžiai įrengiant durų angas - užtikrinkite atitinkamą šoninių profilių tvirtinimą ir durų angos sandūras.
Gipskartonio montavimo vaizdo įrašas
Santrauka: kodėl tai veikia?
Gipso kartonas kaip pertvarų ir lubų dangos sprendimas su tinkamu metaliniu karkasu suteikia stabilumą, puikų garso izoliavimą ir lengvą prieigą prie komunikacijų. Tinkamai parinkti profiliai, teisingas ilginimas ir teisingos siūlių spragos užpildymas užtikrina ilgalaikį patikimumą ir kokybišką galutinį paviršių. Svarbiausia - laikytis projektinių reikalavimų bei naudoti kokybiškas medžiagas ir įrankius.
