Elektros instaliacija daro didelę įtaką ne tik pastato funkcionalumui, bet ir jo saugumui. Reguliariai atliekami elektros varžų matavimai padeda stebėti elektros instaliacijos būklę, laiku nustatyti bei pašalinti bet kokio pobūdžio gedimus ir sumažinti gaisro ar elektros smūgių riziką, todėl tokių darbų periodiškumas yra labai svarbus. Elektros varžų matavimas yra pakankamai sudėtingas procesas, kuris reikalauja ne tik įvairių matavimo prietaisų, bet ir specifinių žinių, todėl varžų matavimai turi būti atliekami kvalifikuotų specialistų, kurie turi reikiamus leidimus.
Matavimus atliekame šiuolaikiniais matavimo prietaisais, kurie visus darbus leidžia atlikti greitai ir ypač tiksliai. Matavimo metu atliekami įžeminimo varžos, įžeminimo įrenginių, pereinamųjų kontaktų, įtampos kabelių ir kitų tipų varžų matavimai. Esant poreikiui, galime pasirūpinti ir elektros įrenginių bandymų, priežiūros ir aptarnavimo darbais. Po atliktų matavimų, parengiame oficialų matavimo protokolą, pateikiame išvadas apie elektros instaliacijos būklę ir rekomendacijas dėl reikiamų remonto darbų.
Kas yra varžų matavimai?
Varžų matavimai - tai elektros instaliacijos techninis patikrinimas, kurio metu specialiais prietaisais matuojamos elektros grandinių charakteristikos. Tai vienintelis objektyvus būdas patvirtinti, kad pastato elektros sistema yra saugi ir atitinka LR teisės aktų reikalavimus. Matavimus privaloma atlikti pagal Aprašą Nr. 1-281 (LR energetikos ministro 2016-10-26 įsakymas). Aprašas nustato, kokie matavimai privalomi, kokia metodika ir kokie normatyvai. Po matavimų išduodame oficialų protokolą, kurį pasirašo VERT atestuotas specialistas. Protokolas turi teisinę galią ir yra priimamas VERT, ESO, draudimo bendrovėse ir bankuose.
Keturi varžų matavimo tipai pagal LR įsakymą
- Izoliacijos varža
- Įžeminimo varža
- Pereinamųjų kontaktų varža
- Fazė-nulis kilpos varža
Izoliacijos varžos matavimas
Kada atliekamas: privaloma tikrinti naują instaliaciją, periodiškai po remonto, remiasi įstatyminiu reikalavimu. Metodika: megommetru (500-1000 V DC) matuojama izoliacija tarp fazių, fazės-nulio ir fazės-žemės. Tikslas: patikrinti, ar laidų izoliacija nepažeista, ar nėra drėgmės įsigėrimo ar senėjimo defektų. Pažeista izoliacija kelia gaisro ir elektros smūgio riziką.

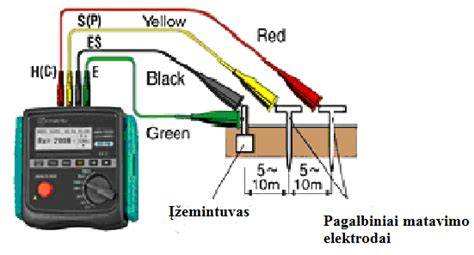

Įžeminimo varžos matavimas
Kada atliekamas: naujoje instaliacijoje, po remonto ar rekonstrukcijos, periodiškai (paprastai kas 3 metus). Metodika: matuojama įžeminimo kontūro varža - turi būti mažiau 10 omų. Naudojami sertifikuoti kalibruoti prietaisai; tikslas - užtikrinti, kad gedimo atveju įžeminimo srovė bus pakankama suveikti automatui ar RCD per saugos reikalavimuose nustatytą laiką.
Pereinamųjų kontaktų varžos matavimas
Kada atliekamas: naujoje instaliacijoje, po remonto, rekonstrukcijos ar naujos statybos, periodiškai (kas 3 metus). Metodika: matuojamos kabelių jungčių, gnybtų ir automatų kontaktų varžos. Tikslas: padidėjusi kontaktinė varža gali sukelti perkaitimą - viena dažniausių elektros gaisrų priežasčių. Matavimas leidžia laiku aptikti silpną jungtį.
Fazė-nulis kilpos varža matavimas
Kada atliekamas: privalomas naujose instaliacijose, po skydelio modernizavimo, didinant galią, pildant rangovo aktą ESO. Metodika: loop testeriu po įtampa matuojama trumpojo jungimo kilpos varža prie kiekvieno galinės grandinės taško. Tikslas: patvirtina, kad trumpojo jungimo srovė pakankama suveikti automatui per saugos reikalavimuose nustatytą laiką. Be šio matavimo neįmanoma garantuoti saugos.
Kaip dažnai atlikti varžų matavimus?
Periodiškumas priklauso nuo patalpos tipo ir paskirties. Visi 4 matavimų tipai atliekami vienu metu - nustatytu intervalu pagal Aprašą Nr. 1-281. Pilna lentelė pagal įrangos ir patalpos tipą pateikiama straipsnyje. Svarbu: nepriklausomai nuo periodiškumo, matavimai privalomai atliekami po: skydelio modernizavimo, galios didinimo, instaliacijos rekonstrukcijos, gaisro ar užplūdinimo, pildant rangovo aktą ESO.
Kaip atliekame varžų matavimus?
- Skambutis / užklausa: nurodote objekto tipą, plotą ir vietą.
- Datos suderinimas: suderiname vizito laiką.
- Matavimai vietoje: atliekame visus matavimus pagal Aprašą Nr. 1-281.
- Protokolo parengimas: išduodame oficialų matavimų protokolą per 1 d.d.
- Pateikimas savininkui: protokolą perduodame savininkui - reikalingas PAGD, draudimo bendrovėms, savivaldybei.
Privalomų matavimų kaina ir paslaugos
Kaina apima specialisto atvykimą, visus 4 matavimų tipus ir oficialų protokolą. Teikiame platų paslaugų spektrą - nuo varžų matavimų iki energetikos įrenginių techninės būklės patikrinimo. Esame licencijuotas elektros varžų matavimo paslaugos teikėjas, todėl galime išduoti oficialius protokolus, kurie patvirtina, kad elektros instaliacija atitinka teisės aktų reikalavimus. Mūsų komanda pasirūpins ne tik varžų matavimais, bet ir visapusiška elektros tinklo priežiūra, įskaitant gedimų šalinimą ir atnaujinimo darbus.
Teisinis pagrindas
Visi 4 varžų matavimų tipai atlikti pagal Aprašą Nr. 1-281, o protokolai turi teisinę galią ir yra priimami VERT, ESO, draudimo bendrovėse ir bankuose. Matavimai atliekami naudojant profesionalią įrangą (Metrel ir kt.) ir laikantis tarptautinių IEC 61557 standartų.
Be to, termovizija ar kiti papildomi patikrinimai gali būti naudingi įvertinant būsimas problemas: termovizija leidžia pamatyti perkaitusias vietas, o varžų matavimai aiškiai nurodo, kuriai grandinei reikia dėmesio. Tačiau svarbiausia - nereikia nuvertinti rezultatų: kritiniai neatitikimai kelia tiesioginę grėsmę, o svarbūs gali lemti potencialius gedimus. Reikia nustatyti, ar reikia atjungti grandinę, ar galima matuoti esant įjungtam tinklui.
Kaip atlikti izoliacijos varžos bandymą vienfazėje instaliacijoje
Papildomų patarimų ir rekomendacijų blokas
- Naujoje instaliacijoje arba po rekonstrukcijos būtina atlikti visus 4 matavimus vienu metu.
- Periodiškai tikrinti varžų matavimus rekomenduojama saugios veiklos užtikrinimui net ir privatiniams namams tik tuo atveju, kai nėra keitimų ar pardavimų.
- Megaohmometro matavimas yra svarbiausias izoliacijos įvertinimo metodas; žemas rezultatas rodo galimas problemas.
- Termovizija gali papildyti protokolą, bet nepakeičia varžų matavimų dėl jų suteikiamos informacijos tikslumo.
