Gipso kartono lubų montavimas laiptinėse yra populiarus sprendimas, leidžiantis sukurti estetišką, lygią ir funkcionalią erdvę. Šis vadovas pateikia išsamią informaciją apie gipso kartono lubų konstrukcijos ypatumus, medžiagas, įrankius ir montavimo procesą, ypatingą dėmesį skiriant laiptinių specifikai.
1. Gipso kartono lubų privalumai
Pakabinamos gipskartonio lubos pasižymi daugybe privalumų, todėl jos yra dažnai pasirenkamos įvairiose patalpose, įskaitant laiptines. Viena iš pagrindinių jų savybių yra galimybė sukurti idealiai lygią paviršių, paslėpti įvairias komunikacijas, tokias kaip elektros instaliacija, ventiliacijos ortakiai, vamzdynai, ir įmontuoti apšvietimo sistemas. Tai leidžia ne tik pagerinti patalpos estetiką, bet ir padidinti jos funkcionalumą.
Be to, gipso kartono lubos gali būti naudojamos pagerinti patalpos garso izoliaciją, o tinkamai parinktos plokštės - ir atsparumą ugniai. Įvairūs konstrukciniai sprendimai, pavyzdžiui, laiptuotos lubos su skirtingu aukščiu, leidžia sukurti unikalius dizaino sprendimus ir vizualiai pagyvinti erdvę. Tai ypač aktualu laiptinėse, kur svarbu sukurti saugią, funkcionalią ir estetiškai patrauklią aplinką.
Gipskartonio lubos yra save laikanti konstrukcija, tačiau jos yra paskaičiuotos papildomai apkrovai iki 3 kg/kv.m. Ši apkrova reikalinga, pavyzdžiui, mineralinės vatos sluoksniui, naudojamam šilumos arba garso izoliacijai.
Didesniuose kaip 20 kv. m plotuose rekomenduojama montuoti dviejų lygių kabamąsias gipskartonio lubas. Tiek dviejų lygių dvigubas karkasas, tiek vieno lygio dvigubas karkasas yra stabilūs, jei juos įrengiant atsižvelgiama į reikalaujamus atstumus tarp profilių ir pakabų.
2. Medžiagos ir įrankiai
Montuojant gipso kartono lubas laiptinėse, reikės įvairių medžiagų ir įrankių. Pagrindinės medžiagos apima:
- Perimetriniai UD profiliai: Tvirtinami palei sienas, nustatant lubų lygį.
- Laikantieji ir montavimo CD profiliai: Sudaro lubų karkaso pagrindą, prie kurio tvirtinamos gipso kartono plokštės.
- Pakabos (tiesioginio tvirtinimo, inkarinės spyruoklinės, Nonius tipo): Naudojamos CD profiliams tvirtinti prie perdangos. Jų pasirinkimas priklauso nuo lubų nuleidimo aukščio ir numatomos apkrovos.
- Gipso kartono plokštės: Dažniausiai naudojamos Knauf White (standartinės) arba Knauf Blue (padidintos drėgmės ir garso izoliacijos) plokštės. Drėgnoms patalpoms (pvz., laiptinių sanitariniams mazgams) rekomenduojamos žalios (Knauf Green) arba mėlynos (Knauf Blue) plokštės.
- Savisriegiai (gipsas/metalas): Skirti gipso kartono plokštėms tvirtinti prie profilių.
- Tvirtinimo detalės: Mūrvinės, varžtai, skirti profiliams tvirtinti prie sienų ir perdangos.
- Sandarinimo ir amortizacinės juostos (pvz., Knauf Dichtungsband, Knauf Trenn-Fix): Naudojamos tarpeliams tarp profilių ir sienų sandarinti, sumažinti smūginį garsą ir formuoti deformacines siūles.
- Siūlių glaistas (pvz., Knauf Uniflott) ir armavimo juosta (pvz., Kurt): Naudojami plokščių siūlėms glaistyti ir armuoti.
- Giluminis gruntas (pvz., Knauf Tiefengrund): Naudojamas prieš glaistymą.
- Papildomos medžiagos: Mineralinė vata (šilumos ir garso izoliacijai), skiriamoji juosta, sandarinimo juosta.
Reikalingi įrankiai:
- Lazerinis nivelyras arba ilgas statybinis gulsčiukas
- Elektrinis suktuvas su antgaliais
- Plaktukas
- Metalo žirklės profilių pjovimui
- Gipskartonio pjovimo peilis
- Oblius siūlėms nusklembti
- Matavimo priemonės (rులtė, metras)
- Pastoliai arba plokščių keltuvas (rekomenduojama)
3. Lubų karkaso konstrukcija ir planavimas
Lubų karkaso konstrukcija priklauso nuo pasirinkto lubų tipo. Dažniausiai naudojami vieno ir dviejų lygių karkasai.

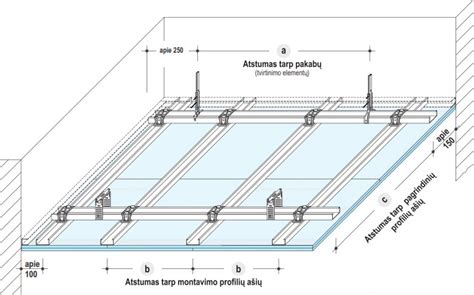

3.1. Vieno lygio konstrukcija
Vieno lygmens konstrukcijoje laikančiosios ir atraminės sijos yra tame pačiame lygyje. Šią konstrukciją rekomenduojama naudoti montuojant viengubas gipsines lubas. Montavimas pradedamas ant sienų pažymėjus lubų plokštumos aukštį. Po to prie lubų pritvirtinamos CD laikiklių detalės, prie jų tvirtinamos laikančiosios sijos CD-60. Reguliuojant laikiklius, sijos pakabinamos pageidaujamame aukštyje ir prie jų tvirtinamos gipso kartono plokštės.
Pasirenkama laikančiųjų sijų kryptis - skersai arba išilgai patalpos ilgiui. Šios linijos žymi laikančiųjų CD-60 sijų vietas. Ant šitų linijų pažymimos laikiklių vietos. Laikiklių atstumas nuo sienos ir nuo CD-60 profilio galo turi būti ne didesnis kaip 200mm, o atstumas nuo kitų laikiklių - ne didesnis kaip 900mm. Prie laikiklių pritvirtinamos laikančiosios sijos CD-60, kurios remiasi į perimetrinio UD profilio viršutinį kraštą. Skersai nuo laikančių sijų CD-60 montuojamos atraminės sijos CD-60. Priklausomai nuo nuleidžiamų lubų aukščio, kaip laikikliai gali būti naudojami tvirtinimo elementai CD-12, CD-14 arba strypai su pakabomis.
3.2. Dviejų lygių konstrukcija
Dviejų lygių konstrukcija leidžia formuoti įvairias geometrines formas, nišas, laiptuotus perėjimus, todėl yra ypač tinkama sudėtingesniems dizaino sprendimams laiptinėse. Ši sistema apima du pagrindinius profilių lygius, kurie sujungiami specialiais elementais.
Naudojant lubų karkaso schemą ir atstumų lentelę, pagal pasirinktą lubų tipą bei lubų konstrukcijos svorį pasirenkami pakabų ir profilių tvirtinimo atstumai. Lubų karkaso konstrukcija bei naudojamos tvirtinimo ir pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos.
Dviejų lygių karkasui reikalingos papildomos detalės, tokios kaip "Kreuzverbinder" (dviejų lygių CD profilių susikirtimo detalė) ir "CD-Längsverbinder" (CD profilių jungimo detalė). Tai leidžia sukurti sudėtingesnes ir tvirtesnes konstrukcijas.
4. Montavimo etapai
Montavimo procesas apima kelis pagrindinius etapus:4.1. Parengiamasis etapas ir aukščio nustatymas
Prieš tvirtinant karkasą, vizualiai patikrinama lubų kokybė ir pasižymimas būsimų lubų aukštis. Naudojant lazerinį nivelyrą ar gulsčiuką, ant sienų nubrėžiama horizontali linija, žyminti perimetrinio profilio UD viršutinio krašto vietą. Pasimatuojami reikiami ilgiai ir sukirpami UD profiliai. Ant UD profilio nugarėlės klijuojama "Dichtungsband" sandarinimo juosta, kuri padeda sumažinti smūginį garsą ir sandarina jungtį su siena.
Jungties vietoje sienos plokštuma turi būti lygi. Jei reikia, ji išlyginama naudojant papildomas priemones (pvz., gipsiniu glaistu arba tinku).
4.2. Perimetrinių UD profilių montavimas
UD profiliai tvirtinami prie sienų kas 80-100 cm, naudojant tinkamas tvirtinimo priemones (pvz., mūrvinės "Drehstihdubel K6/35", savisriegius, betonvines). Konstrukcijoms, kurioms keliami gaisrinės saugos reikalavimai, UD profilių tvirtinimo atstumas sumažėja iki ≤ 62,5 cm.
4.3. Pakabų montavimas
Lubų plokštumoje pažymimos pakabų tvirtinimo vietos. Rekomenduojama rinktis standžias pakabas, kad lubos būtų stabilesnės. Naudojamos tiesioginio tvirtinimo pakabos (iki 18 cm nuleidimo aukščio), inkarinės spyruoklinės pakabos (vidutiniam nuleidimo aukščiui) arba Nonius tipo pakabos (didesniam nei 18 cm nuleidimo aukščiui ir didesnei apkrovai). Pirma pakaba nuo sienos negali būti montuojama toliau kaip 25 cm.

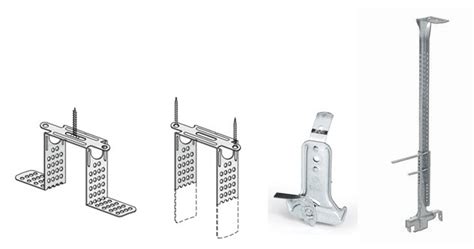

Pritvirtinus perimetrinius profilius, į lubose pažymėtas vietas sukamos pakabos. Kaip minėta, atstumai tarp laikančiųjų profilių ir pakabų priklauso nuo apkrovos klasės. Tiesioginio tvirtinimo detalės, inkarinės spyruoklinės ir Nonius tipo pakabos.
4.4. CD profilių montavimas
Į pakabas tvirtinant laikančiuosius CD profilius, nuolat tikrinamas aukštis. Po to profiliai sujungiami su pakabomis. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Į perimetrinius UD profilius ne mažiau kaip 2 cm įstumiami CD montavimo profiliai. Priklausomai nuo sistemos, jungimui naudojamos sujungimo detalės: dviejų lygių susikirtimo detalė su fiksatoriumi arba inkarinė dviejų lygių sujungimo detalė.
Leistini pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Standartinių dviejų sluoksnių plokščių apkalos lubų montavimo profiliai montuojami kas 50 cm.
Profilius galima pjaustyti tik skardos žirklėmis, ypač daug pjaustymo prireikia formuojant kampus.
4.5. Gipso kartono plokščių montavimas

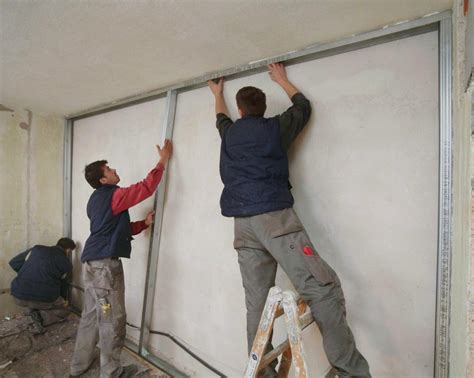

Tvirtinant gipso kartono plokštes prie karkaso, pirmenybė teikiama skersiniam plokščių montavimui. Profilių karkasas, prie kurio tvirtinamos plokštės, turi būti pakankamai stabilus ir lygus. Plokštės tvirtinamos prie CD profilių specialiais savisriegiais gipso kartono varžtais. Varžtų ilgis priklauso nuo gipso storio, bet dažniausiai naudojami 25 mm ilgio. Sukant svarbu jausti tinkamą momentą - varžtas turi įsmigti į plokštę tiek, kad šiek tiek prasmegtų į paviršių, bet neperplėštų gipso kartono popieriaus. Tarp plokščių paliekamas 3-5 mm tarpas, nes gipso kartonas „vaikšto“ priklausomai nuo temperatūros ir drėgmės pokyčių.
Jei numatomos didesnės apkrovos ar naudojamos storesnės ir sunkesnės plokštės, būtina apskaičiuoti apkrovos klasę ir pagal tai nustatyti atstumus tarp profilių ašių ir tvirtinimo taškų. Pagal naudojamų plokščių storį ir apkrovas parenkamos pakabos.
Pirmas ir antras plokščių sluoksnis montuojami taip, kad nesutaptų jų siūlės, geriau plokštes montuoti skersai.
4.6. Siūlių glaistymas ir apdaila
Lubų kokybei, galutinei apdailai bei gerai garso izoliacijai didelę įtaką turi gipso kartono plokščių siūlių glaistymas. Prieš užglaistant siūles, sumontuotos gipso kartono plokštės ir siūlės nuvalomos nuo purvo ir dulkių. Skersines ir pjautines briaunas nusklembiama 22 laipsnių kampu, naudojant specialų oblių. Briaunos nugruntuojamos giluminiu gruntu.
Jei apkala daugiasluoksnė, būtina siūlių glaistu (pvz., "Uniflott") nenaudojant armavimo juostos užglaistyti 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis. Galutinio sluoksnio siūlės ir jungtys su kitomis konstrukcijomis glaistomos glaistu "Uniflott" ir armuojamos popierine siūlių armavimo juosta "Kurt". Galutiniame sluoksnyje taip pat būtina užglaistyti ir savisriegių galvutes.
5. Lubų ir sienų sujungimas

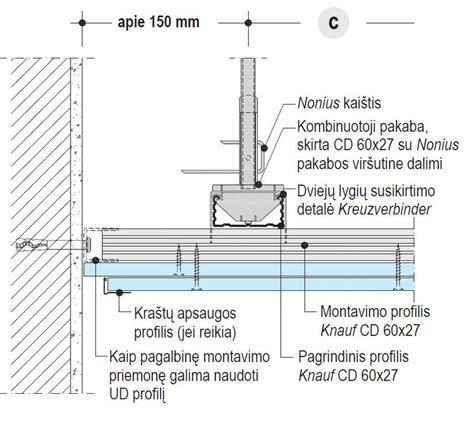

Lubas su pertvara galima sujungti dviem būdais: įrengiant slydimo arba šešėlinę siūlę. Geriausias sprendimas - įrengti šešėlines siūles, leidžiančias lubų konstrukcijai laisvai judėti. Tai ypač rekomenduojama montuojant didelio ploto lubas. Jei formuojama šešėlinė siūlė, tarp sienos ir gipso kartono plokštės paliekamas tarpas ir plokštės kraštas užbaigiamas glaistymo kampu.
Kitas būdas - naudoti slydimo jungtis, kurios įrengiamos naudojant sandūros juostas (pvz., "Trenn-Fix"). Ši juosta klijuojama prie apatinio UD profilio krašto. Po to, kai plokštės sumontuojamos 3-5 mm atstumu nuo "Trenn-Fix" sandūros juostos, siūlė visiškai pripildoma glaisto. Išdžiūvus glaistui, kyšanti juostos dalis nupjaunama.
6. Papildomi aspektai
6.1. Garso izoliacija
Norint pagerinti patalpos garso izoliaciją, lubų karkasui reikia pasirinkti pakabas su guminėmis tarpinėmis. Sumontuotas lubų karkasas užpildomas mineralinės vatos sluoksniu. Taip pat svarbu tinkamai pasirinkti gipso kartono plokščių rūšį. Luboms su garso izoliacija tinka "Blue" arba "Silentboard" plokštės.
6.2. Angų įrengimas
Dažnai lubose reikia įrengti revizinius liukus prietaisų ar išvedžiotų tinklų laidams bei vamzdžiams pasiekti. Rekomenduojama naudoti aukštos kokybės revizinius liukus su aliuminio rėmeliu ir iš gipso plokštės pagaminta varčia. Liukai gali būti dažomi ta pačia spalva kaip ir lubos, tad bendroje konstrukcijoje yra nepastebimi.
Gipskartonio lubų įrengimas | dviejų lygių gipskartonio lubos
Pateikta informacija yra informacinio pobūdžio, ji skirta bendram supratimui ir negali būti naudojama kaip tiksli instrukcija. Prieš pradedant darbus, rekomenduojama atidžiai perskaityti gamintojo instrukcijas ir, esant poreikiui, konsultuotis su specialistais.
