Teisingas betono vibracijos metodas ir technika: naudoti betono vibratoriu kaip naudoti instrukcija saugos patarimai

Betono vibracija atliekama siekiant jį sutankinti. Pagrindinis vibravimo tikslas - sutankinti betoną ir pasiekti maksimalų įmanomą betono tankį. Beveik 5-8 % šviežiai įdėto betono tūrio užima oro burbuliukai, o labiau apdorojamame mišinyje oro ertmės gali būti didesnės. Betono sutankinimas dažnai vykdomas vibracija, kuri pašalina įstrigusį orą ir pagerina sukibimo stingrumą.

Kas yra betono vibracija ir kodėl ji svarbi?

Betono vibracija - tai procesas, kuriuo vibratorių bangos sutankina mišinį. Vietoj oro burbuliukų likučių, įterpiama daroma įtaka, kuri sumažina trintį tarp užpildo dalelių. Kai vandens ir cemento santykis išlieka pastovus, kiekvienas oro procentas sumažina gniuždymo stiprį maždaug 3-5 %. Sutankinimas ne tik didina stiprumą, bet ir pagerina sukibimo stiprumą bei sumažina pralaidumą.

Kaip veikia betono sutankinimas?

Vibratorius sukuria bangas, kurios atskiria užpildo daleles, sumažindamos trintį tarp jų. Pirmosios bangos suskystina betoną, kad jis geriau tekėtų, o tolesnės bangos išmuša oro burbuliukus. Dviejų dalių procesas - pirmosios bangos tekėjimo palengvinimas, antrųjų - oro išstūmimas. Tuo pačiu metu į ankstesnį sluoksnį įsiskverbia naujas darinys ir užtikrina nuoseklų dviejų sluoksnių sujungimą.

Teisingas vibravimo gylis ir technika

Vertikalus kelių colių įsiskverbimas į ankstesnį pakėlimą, kuris dar neturi sustingti, užtikrina tinkamą sutvirtinimą. Atsitiktinis įsiskverbimas visais kampais be pakankamo gylio neužtikrins vientiso dviejų sluoksnių sujungimo. Oro burbuliukus galima sumažinti mažinant vandens kiekį, tačiau tai gali paveikti klojamumą, todėl vibravimas yra vienintelis tinkamas metodas, kai norima išlaikyti savybes.

Betono vibravimas veikia tik šviežiuose mišiniuose arba iki tol, kol betonas įgauna tekėjimo savybes. Šis etapas vyksta prieš pradinį kietėjimą. Betono tankinimas gali būti atliktas penkiais skirtingais būdais: vidinis vibravimas, klojinio vibratoriai, vibruojantis stalas, paviršinis vibratorius ir armatūros kratytuvai.

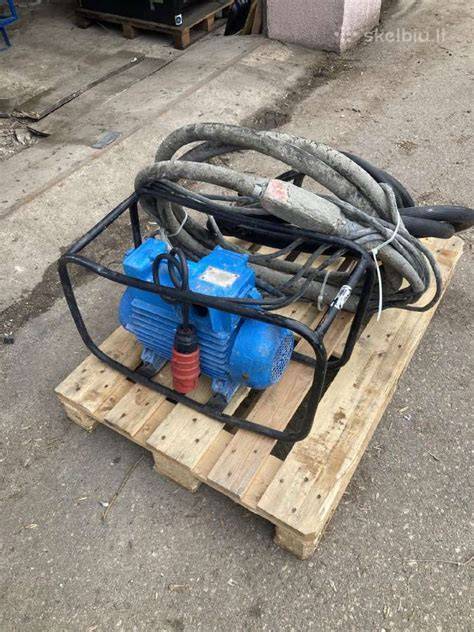

Skirtingų tipų vibratoriai ir jų taikymas

• Vidiniai/adatiniai vibratoriai - giluminis tankinimas; dažnai su adatos skersmuo 25-60 mm.
• Paviršiniai vibratoriai - viršutinio sluoksnio tankinimui.
• Klojinių vibratoriai - tvirtinami prie klojinio.
• Aukšto dažnio vibratoriai - su keitikliu, apie 200 Hz.
• Dažnis - 12 000-17 000 vib./min.

Adatos skersmuo: 25-60 mm. Žarnos/veleno ilgis: 1-10 m. Maitinimas: 42V/200Hz (su keitikliu) arba 220V (priklausomai nuo modelio). Tinka pamatai, kolonos, sienelės ir sluoksnio storis iki 30-50 cm. Darbo plotis 1-4 m, tankinimo gylis 100-150 mm. Vibracijos tipas - horizontali. Valdymas - rankena su valdikliais. Efektyvus plotas - didelis.

Taikymas: grindų viršutinio sluoksnio lyginimas ir tankinimas; tvirtinimas prie klojinio išorės; sudėtingų elementų gamyba; pramoniniai objektai, ATEX zonos; dideli betono kiekiai; įvairūs projektai nuo pamato iki stogo.

Parametrai ir pasirenkant vibratorių

Pagrindiniai parametrai: vibracijos dažnis 12 000-18 000 vib./min, adatos skersmuo 25-60 mm, gylio pasiekimas iki 6 m priklausomai nuo žarnos ilgio ir variklio galios. Maitinimas: 220V arba 380V (pramonės modeliai) arba pneumatiniai variantai. Apžiūra prieš naudojimą - tvirtos dalys turi būti tinkamai pritvirtintos; pavaros tepamos ir aušinamos; elektriniai kabeliai ir įžeminimas tinkamai sujungti. Bendri saugumo reikalavimai - akiniai, ausų apsauga, pirštinės, saugi avalynė.

Naudojimo patarimai ir sauga

1. Nepervibruokite betono - per didelis vibravimas gali suirti mišinią ir sukelti atskyrimą.
2. Vidinio vibratoriaus naudojimas: lėtai ištraukti vibratorių apie 25 mm per sekundę; jei kyla burbuliukai, vibruokite intensyviau.
3. Prie naujai pilamų sluoksnių įsiskverbkite į betoną vibratoriumi siekdami šalto siūlių išvengimo.
4. Vibruodami naudokite tik vertikalius judesius, kad užpildas ir betonas pasiskirstytų tolygiai; horizontalūs judesiai gali sukelti netolygų pasiskirstymą ir armatūros įsipainiojimą.
5. Nepanaudokite vibratoriaus kaip irisininio įrankio; tai gali sukelti paviršiaus nelygumus.
6. Pasirinkite tinkamo tipo vibratorių pagal statybą ar darbo plotą; mažiems darbams - kompaktiškas lengvasis vibratorius.
7. Turėkite atsarginį vibratorių įrankį - avarinės situacijos atveju.

Vibratoriaus naudojimas turi būti suplanuotas taip, kad būtų užtikrintas saugumas ir kokybė: laikykitės rekomendacijų dėl įrangos priežiūros, adatos valymo, kabelių patikros ir tepalų tikrinimo. Atsiradus problemoms, naudokite papildomus įrankius ar antrinį vibratorių komplektą.

Vibratorių nuoma ir kainos

Profesionalūs vibratoriai kainuoja nuo 800€ iki 5000€. Nuoma prasideda nuo 45€ per dieną; patrauklu trumpalaikiams projektams. Didesni projektai gali naudoti kelių tipų vibratorius vienu metu. Paprastai į rangą įeina adatos, žarnos, prailginimai ir instrukcijos. Daugelyje pasiūlymų pateikiama techninė pagalba ir pristatymas su instrukcijomis vietoje.

Žingsninė kontrolė ir praktiniai patarimai

1. Pajungimo ir įrengimo kontrolė: įrankis turi būti sumontuotas ant tvirto pagrindo; patikrinkite guolių sėdynių varžtus, ekscentrinius blokų varžtus ir variklio sujungimus.
2. Prieš naudojimą - patikrinimas ir bandomasis testas; įjunkite įrangą po to, kai patikrinote visą mechaninę dalį.
3. Veikimo laikas: venkite nuolatinio darbo be apkrovos; klojinių fiksavimas turi būti tvirtas, kad klojiniai vibruotų kartu su stalu.
4. Laikykitės pavarų rulų tepalų ir aušinimo reikalavimų; laikykite temperatūrą patikimo lygyje.
5. Guolių priežiūra - nuolatinis patikrinimas, tepalų keitimas, atsižvelgiant į temperatūrą ir naudojimo intensyvumą.
6. Elektrinis įžeminimas - saugumas; laidai turi būti izoliuoti, be įtrūkimų.
7. Švarus stalo paviršius - užtikrina gerą kontaktą su formos paviršiumi; periodiškai tikrinkite guolių temperatūrą ir atlikite remontą laiku.

Pasirūpinkite, kad naudota įranga būtų nuosekliai aptarnaujama ir įranga klientams būtų pateikta tinkama instrukcija. Naudokite tinkamus elektrinius saugumo reikalavimus, įskaitant AVDT apsaugą ir IP apsaugą.

Papildomi patarimai ir praktiniai nuotykiai

• Stenkitės naudoti mažas galvutes įbetonuojant į negilius klojinus arba plačiai išdėstytus plieninius strypus; didelė galvutė - į betoną įvedama ilgesniais intervalais.
• Vibracijos spindulys - apie 1-1,5 karto didesnis už poveikio spindulį; naudojant kvadratinius arba poslinkio režimus, įvedimas atliekamas tik tam tikrose sankirtose.
• Nenaudokite vibratoriaus ore; įjunkite tik panardinus antgalį į betoną; laikykite vertikaliai ir nesukite perkraukimo.
• Laikykite vibratoriaus galvutę 15-20 sekundžių į betoną; staigūs judesiai gali pakenkti integracijai.
• Prieš perpildant betoną, įsitikinkite, kad forma yra sandari ir jokios dalys nešokiruoja. Dalinę pilimą atlikite taip, kad užpildas tolygiai užpildytų formą; įstumkite vibratorių į viršutinį sluoksnį ir judinkite po 5-15 sekundžių.

Pardavimo ar nuomos atveju - nuoma su instrukcijomis ir saugos patarimais užtikrina, kad statybos darbai vyktų sklandžiai. Renkantis vibratorių, atsižvelkite į projekto dydį, darbo plotą ir reikiamą gylį, o naudojant kelių tipų įrangą - bendrąją priežiūrą ir techninį palaikymą.

Profesionalai pabrėžia, kad tinkama betono priežiūra po liejimo (curing) taip pat yra svarbi norint užtikrinti drėgmės išlaikymą ir atsparumą erozijai. Tinkamai atlikta kietėjimo priežiūra mažina drėgmės garavimo greitį ir kiekį, mažina ankstyvo nuodžiūvio plyšių riziką ir užtikrina ilgaamžę dangą. Betono dulkėjimas gali pakenkti elektroninei įrangai ir būti pavojingas darbuotojams; todėl būtina laikytis įrankių priežiūros ir saugos principų.
