Nusprendę įsirengti saulės elektrinę, itin daug dėmesio skiriame saulės moduliams ir gerokai per mažai galvojame apie konstrukciją, ant kurios tie moduliai bus tvirtinami. Tai gali būti didelė klaida, nes netinkamai parinkta konstrukcija gali lemti problemas ar net grėsmes netolimoje ateityje. Lietuvoje apkrovos, tokios kaip vėjas ir sniegas, gali būti itin didelės - kartais iki 2000-2500 Pa (2-2,5 kN/m²), o pajūryje dar didesnės.
Šiame straipsnyje apžvelgiame pagrindinius laikiklių tipus, jų atsparumo reikalavimus, naudojimo specifikas ir į ką reikėtų atkreipti dėmesį renkantis konstrukcijas Lietuvoje. Darbo tikslas - parodyti, kodėl svarbu rinktis patikimus laikiklius ir kokias pasekmes gali turėti netinkamai įrengtos laikymo sistemos.
1. Balastinės (svoriu įtvirtinamos) sistemos: atsvara ir rizikos
Viena iš pavojingiausių saulės modulių konstrukcijų tipų yra balastinės sistemos. Lietuvos plėtimosi sąlygomis išplėsti balasto svorį būtina, nes 1 m² gali būti reikalinga 100 kg ar daugiau atsvaros. Dažnai pardavėjai komplektuoja netinkamą atsvarą arba balastus neįtvirtina į konstrukciją, kas yra būtina dėl vėjo pulsacijos. Net ir papildomi 50 kg/m² balastai gali būti kritiniai tam tikroms stogo konstrukcijoms, o papildomas svoris gali sukelti stogo įgriuvimą per didžiąsias audras. Izoliacija (pvz., vata) nuo sunkių apkrovų taip pat sėda.
2. Tvirtinimo laikikliai: ką reikia žinoti
Esminė problema dažnai slypi laikiklių konstrukcijoje. 4-6 mm storio kabliai gali būti nepakankami Lietuvos apkrovoms. Vokietijoje ar Lenkijoje dėl mažesnių apkrovų jie galbūt tinka, bet Lietuvoje dažnai reikia 8 ar net 16 laikiklių vienam 2 m² moduliui, priklausomai nuo plieno storio. Maža laikiklių skaičius kelia riziką per didelioms apkrovoms perduoti į stogo čerpėms, sukelti jų įskilimą ar net įtrūkimus: tai gali lemti įtrūkimus į EPDM tarpines ir viso stogo konstrukcijos gedimą.
Salelės - plieninės bangos dangos viršuje įrengiami laikikliai - dažnai naudojama, bet netinkama sistema. Tokie laikikliai gali sukelti vietinį bangų įlinkimą ar plyšimus dėl vėjo jėgų, ypač ant plieninės dangos bangų viršūnių. Dažnai tai prisideda prie vandens įsileidimo ir galimo stogo drėgmės pažeidimo. Sraigtiniai laikikliai darbui ant plieninės dangos dažnai įsukami į skersinius, o realus sraigto storis (dažnai tik apie 7 mm per šerdį) gali būti nepakankamas esant didelėms apkrovoms. Dėl to laikikliai gali atsirėmėti į dangos kraštus, sukelti EPDM tarpinės pažeidimus ar dovis stogo dangos pažeidimą. Įvairių varžtų EPDM tarpinių kokybė kartais kelia abejonių.
3. Salelės, salelės su šablonais ir plieninės dangos ypatumai
Salelės dažnai naudojamos plieninei dangai, kai dangos bangos priima apkrovas - jos koncentruoja jėgas į mažesnį plotą, todėl bangos gali įlinkti laikui bėgant. Tokia sistema gali būti netinkama ant plieninės dangos EN 508-1 ir EN 14782 standarto dangų, nes šių dangų bangos nėra konstrukciniai elementai ir negali atlaikyti nuolatinių apkrovų. Be to, salelės dažnai tvirtinamos sraigtais, skirtais lankstiniams, o šie komponentai reikalingi atlaikyti nuolatinę apkrovą. Atliekant montavimą reikia įvertinti, ar stogo ilginių ilgio taške esanti apkrova neprieštarauja ilginio viršutinei briaunai ar ją įlanksto.
4. Salai ir plaukiojančio tipo stogo dangos problemos
Stogo danga, kuri laikoma „plaukiojančia“, leidžia temperatūrai svyruojant šiek tiek slysti ant stogo konstrukcijos. Jei modulių laikikliai nėra pritvirtinti tiesiai į stogo konstrukciją, gali susidaryti „plaukiojanti“ sistema, o bangų formos stogo dangai įlinkimai keli gali kilti dėl apkrovų, ypač vėjo jėgų. Spręsti reikia su specialiais tarpikliais ir sandarinimo priemonėmis, kurios užtikrins vandens nepralaidumą.” Svarbu - vėjas gali sukelti labai dideles jėgas, kai kurios vietovės pasiekia 200-300 kg/m², todėl būtina tikrinti, ar laikikliai remiasi į stogo konstrukciją.
5. Tarpinės sandarinimo priemonės ir oro poveikio atsparumas
Konstrukcijos tarpinės, sandarinimo priemonės ir jų kokybė yra kritiniai komponentai. UV atsparios medžiagos, ilgaamžiai EPDM tarpikliai, tinkamai parinktos sandarinimo medžiagos (ne silikono ar vidaus patalpoms skirti klijai) užtikrina hidroizoliaciją. Net jei metaliniai mazgai laikytų ilgai, prastos tarpinės reikalauja kapitalinio remonto, o tai gali paveikti ir stogo dangą ar konstrukciją. Reikalaukite iš pardavėjų tikslių deklaracijų apie apkrovas, kurių laikikliai atlaiko, ir kaip mazgai yra sujungti tarpusavyje.
6. Montavimo procesas ir rekomendacijos

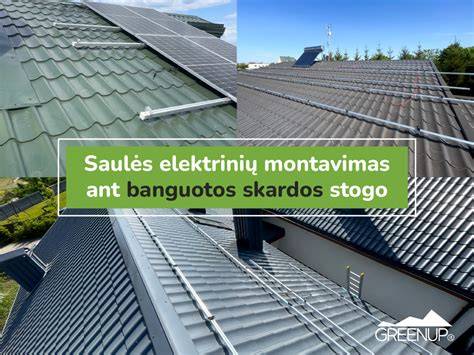

Montuojant ant banguotos skardos stogų, svarbu laikytis proceso seka: stogo būklės įvertinimas, tvirtinimo taškų žymėjimas, tvirtinimo elementų montavimas ant bangų viršūnių, sandarinimas, bėgių montavimas, saulės panelių tvirtinimas, elektros instaliacijos įrengimas. Laikikliai turi būti iš nerūdijančio plieno arba aliuminio, kad būtų užtikrintas atsparumas korozijai. Galima rinktis universalias sistemas su reguliuojamais laikikliais, kurios prisitaiko prie įvairių bangų formų ir aukščių. Svarbu užtikrinti, kad tarp sandarinimo tarpiklių ir dangos būtų tinkama suderinamumas, o EPDM tarpikliai būtų UV ir temperatūros svyravimų atsparūs. Kabelių apsaugai rekomenduojama naudoti UV spinduliams atsparius vamzdelius ar kanalus.
Be kokybės komponentų, svarbus yra profesionalus montavimas ir nuolatinė priežiūra. Rekomenduojama kasmet tikrinti tvirtinimo taškų būklę, ypač po audrų sezono. Taip pat vertėtų įvertinti galimo draudimo apribojimus - kai kurios draudimo bendrovės gali taikyti griežtesnius reikalavimus saulės elektrinėms ant banguotos skardos stogų. Pasirinkus patikimą gamintoją, galima gauti tvirtą garantiją ir konstrukcijos laikomąsias charakteristikas deklaraciją, kuri padės įvertinti atitiktį jūsų stogo tipui ir apkrovoms.
7. Praktiniai patarimai renkantis ir vertinant siūlomas sistemas
- Naudokitės interaktyviuoju įrankiu apkrovoms įvertinti geografinėje vietovėje (pvz., www.apkrovos.lt). Tai padeda nustatyti, kokias atplėšimo ir spaudimo jėgas konstrukcija turės atlaikyti.
- Reikalaukite pardavėjo deklaracijų, nurodančių tikslias apkrovas, kurias išlaiko laikikliai, ir į ką jie įtvirtinti; patikrinkite, ar įtrauktos visos tvirtinimo dalys.
- Atsižvelkite į stogo dangos tipą: salelės ar banginiai laikikliai gali būti tinkami tik tam tikroms dangoms; įvertinkite Bangos viršūnių montavimą ir reikiamą sandarinimą.
- Kai įmanoma, rinkitės gamintojų, kuriems svarbu skaidrumas ir klientų saugumas - jie pateikia išsamią informaciją apie laikiklių laikomąsias galias, mazgų tipą ir montavimo aplinkybes.
- Rinkitės komplektus, kuriuose įtraukti reikiami laikikliai identiški modulio tipui (pvz., REN-420402 su 10 metų garantija, instrukcija dėl papildomų laikiklių tik banguotos skardos stogui).
8. Praktiniai paaiškinimai dėl bangų skardos stogo
Banginės skardos stogai Lietuvoje turi gilias tradicijas ir šiandien tampa vis populiaresni kaip saulės elektrinių įrengimo vieta. Tačiau bangų paviršius nėra vientisas ir lygus, todėl tvirtinimo sistemas reikia pritaikyti prie bangos formos. Tvirtinimo sistemos turi būti specialiai pritaikytos bangų viršūnių montavimui ir užtikrinti vandens izoliaciją, naudojant EPDM tarpiklius, tarpiklius ir sandariklius. Taip pat svarbu suprasti, kad plieninė savilaikė stogo danga turi būti laikoma EN 508-1 ir EN 14782 standartuose, o jos Bangos negali būti naudojamos kaip konstrukciniai mazgai, kurie atlaikytų nuolatinės apkrovos.
9. Investicijos ir įtvirtinimo gairės
Ant bangotos skardos montavimas dažnai kainuoja daugiau nei ant kitų stogo tipų dėl sudėtingesnės tvirtinimo sistemos ir papildomų vandens izoliacijos priemonių. Vidutiniškai vieno modulio tvirtinimo sistema skardiniam stogui gali kainuoti 15-25% daugiau nei plokščiam ar čerpiniam stogui. Investicija į kokybiškas tvirtinimo ir izoliacijos sistemas atsiperka per laiką - vidutiniškai 0,5-1 metų. Tokie įrangos sprendimai padės išvengti stogo gedimų ir užtikrinti ilgaamžiškumą.
10. Inovacijos ir ateities tendencijos
Vienos perspektyviausių kryptčių - integruotos saulės čerpės ir stogo danga, leidžiančios keisti esamą dangą nauja, kuri ir apsaugo nuo kritulių, ir gamina elektrą. Taip pat pastebimas lengvesnių ir efektyvesnių saulės modulių bei universalesnių laikiklių kūrimas, pritaikytas įvairiems stogų tipams, įskaitant banguotą skardą.
Rinkoje galima rasti patikimų gamintojų, kurie atskleidžia laikomąsias galias ir suteikia klientams galimybę įvertinti jų pasirinktas konstrukcijas pagal jų stogo tipą. Straipsnyje pateikiama nuoroda į mūsų asortimentą ir daugiau informacijos apie siūlomas konstrukcijas: www.statybapigiau.lt.
9. Parama ir kontaktai
Jei norite gauti daugiau informacijos ar pasitarti prieš užsakymą, kreipkitės telefonu +37060408827. Mes siūlome patikimas konstrukcijas ir profesionalų montavimą, atsižvelgdami į jūsų stogo tipą ir apkrovų reikalavimus.
Tai yra išsamus, tinkamai pagrįstas vadovas, skirtas laikiklių skardai tvirtinti tipams, specifikacijoms ir naudojimui Lietuvoje. Mes akcentuojame būtinybę rinktis kokybiškas sistemas, kuriomis galima užtikrinti ilgalaikį stogo funkcionalumą ir saugumą.
