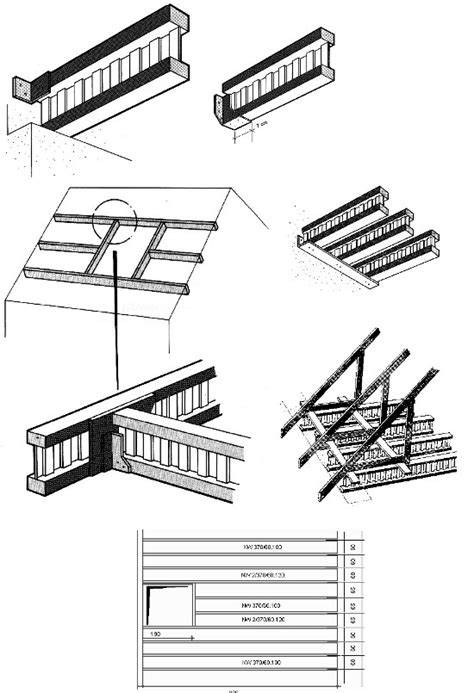

Sijų “NAILweb” sistema skirta karkasinei perdangai, kuri veikia lenkimo apkrovą ir reikalauja tikslių skaičiavimų pagal DIN 1052. Sijos sudaro du masyvūs arba klijuoto medžio tašai, tarp jų - metalinis gofruotas tiltelis. Gamybos metu sijai suteikiamas 1/300 iškilumas, todėl sijos viršus žymimas žymekliu „VIRŠUS“.
Tam įvardinti pagrindiniai mechaniniai parametrai
Elastiškumo modulis E = 10 000 N/mm²; poslinkio modulis C = 2 500 N/mm; sandūrų stangrumas C/e = 52,6 N/mm² / 31,6 N/mm². Sijų NAILweb skaičiavimai atliekami pagal DIN 1052, 1 dalis, 8.3. Įtempimui patvirtinti reikia imti C = 1500 N/mm, išsilenkimui patvirtinti C = 2500 N/mm. Svorio centro įtempimas tąše: Ieist.
Tempimo apkrova sukelia tai, kad abu tąšai turi pasislinkti vienas kito atžvilgiu. Galinėse atramose skersinė jėga yra lygi atramos jėgai. Sijose kompensuojamą skersinę jėgą riboja sandūros tarp tiltelio ir tašų laikomoji galia.
Leistinos įtempimo ir sklaidos ribos
- Leistinas įtempimas taše Ieist.σ = 10 N/mm²
- Svorio centro įtempimas taše Ieist. σ = 8,5 N/mm² (Spygliuočių mediena, II kokybės klasė)
Leistinas skėlimos jėgos perdavimas (tmaks) priklauso nuo tašo aukščio h: tmaks = 18 N/mm tašo aukščiai h = 36 mm; tmaks = 21 N/mm tašo aukščiui h > 46 mm. Tarpinės reikšmės naudojamos tiesia linija. Didžiausią leistiną skersinę jėgą galima apskaičiuoti taip: Q = tmaks × ho, kur ho - atstumas tarp tašų svorio centrų. Maksimali bendra sijos “NAILweb 370/60.100” apkrova ~ 13.00 kN, priklausomai nuo konstrukcijos ir tilto tašų išdėstymo.
Kompensuojamos skersinės jėgos ir jų didinimas
Kompensuotos sijos NAILweb bendrąją apkrovą beveik nepriklausomai nuo sijos ilgio apriboja sandūrų laikomoji galia. Didžiausios skersinės jėgos vietoje galima naudoti išorines plokščio plieno įstrižaines, kurios padidina kompensuojamą jėgą iki 2,0 kN: plieninė įstrižainė 40 × 4, st 37, pritvirtinta 2 rifliuotomis vinimis 4,0 × 50 kiekvienoje pusėje. Tokia įranga užtikrina didesnį atsparumą korozijai ir lengviau išlaiko šlaitų apkrovas.
Gyvavimo kaita ir apkrovos perdėliojimas
- Leistina sijų “NAILweb” apatinio tašo apkrova yra ribota esant tolygiai paskirstytai apkrovai: Pu < 1,5 kN/m; esant atskiriems krūviams Pu < 1,3 kN/m vienam pakabos taškui, jeigu pavienio krūvio vieta >0,5 m nuo atramos - pavienis krūvis sumažėja perpus. Esant didesniems krūviams, juos reikia kabinti ant viršutiniojo tašo.
- Du tilteliai tašą paaukštinančias apkrovas gali padvigubinti.
- Jeigu pavienio krūvio vieta yra mažesnė nei 0,5 m nuo atramos - pavienis krūvis sumažėja perpus.
Pastatai iš medinių rėmų
Pastatuose iš medinių rėmų aukštesnio aukšto sienos apkrauna po ja esančias sijas. Tarpatraminiai atstumai lentelėje apskaičiuoti pagal kriterijus: Sijų apkrova veikiant svoriu ir pašaline apkrova (apkrova H). Sijų paaukštėjimas 1/300 (DIN 1052, T 1,8,5,5).
Naudojimo praktika ir gamintojas
Įmonė UAB „NAIL-WEB.LT“ - vieninteliai Lietuvoje nešančių medžio metalo sijų NAILweb gamintojai. NAILweb gaminys patentuotas beveik visoje Vakarų Europoje ir atitinka tarptautinius kokybės reikalavimus. Jis susideda iš dviejų tašų (viršuje ir apačioje) ir metalinio tilteliio tarp jų. Preliminarūs dydžiai: aukštis nuo 21-51 cm, priklauso nuo atstumo tarp atramų ir laikymo galios. Sijos aukštis nustatomas gamyboje - 1/300 iškilumas, viršus pažymėtas ženklu „VIRŠUS“.
Tilteliai iš galvanizuotos plieno skardos, kurios nuriebalinamos ir cinkuojamos karštu būdu (285 g/m² cinko dangos). Esant didesnei korozijos apkrovai, papildomai padengiama DIN 55 928 dalimis. Sijų NAILweb skaičiavimai atliekami pagal DIN 1052 1 dalį, 8.3; įtempimui patvirtinti - C = 1500 N/mm, išsilenkimui - C = 2500 N/mm.
Medžiagų ir gamybos detalės
- Tąšos - iš masyvaus arba klijuoto medžio; tiltelis - gofruota cinkuota skarda.
- Tilto konstrukcija pateikiama kaip stovinti sija, kuri reikalauja laikymo galios ir atsparumo sandūroms.
- Preliminarūs sijų aukščiai: 21-51 cm; aukštis priklauso nuo atstumo tarp atramų ir laikymo galios.
Santrauka įterpta į praktinį pavyzdį
- 37 cm aukščio sija: “NAILweb” su 60 mm aukščio tašu; t maks. = 21 N/mm; Q = 21 × 31 = 6,51 kN; T = 2Q = 13,00 kN.
- Be to, naudojant išorinę plieninę įstrižainę galima padidinti kompensuojamą skersinę jėgą iki papildomų 2 kN.
- Jei sijos nėra dviejų tilteliai, papildomos laikymo galios pagerinimas gali būti ribotas; galai gali būti nusklembti, o pavienės apkrovos prireikus - kitas sprendimas.
