Murloto tvirtinimo elementas: pasirinkimas ir taikymas keramikinių blokelių sienoms

Murlotas yra svarbi stogo konstrukcijos dalis, ant kurios remiasi gegnės. Jo tvirtinimas prie sienų, ypač mūrinio tipo, reikalauja kruopštumo ir tinkamų sprendimų, kad būtų užtikrintas konstrukcijos stabilumas ir ilgaamžiškumas. Šiame straipsnyje aptarsime, kaip tinkamai pritvirtinti murlotą prie blokelių.

Murloto tvirtinimo ypatumai

Murlotas tvirtinamas prie sienos viršutinės dalies. Svarbu pasirinkti tinkamą jo padėtį. Kai kuriais atvejais jis tvirtinamas prie lauko krašto, kitais - prie vidinio krašto, o kartais - tiesiog per vidurį. Pasirinkimas priklauso nuo bendros stogo konstrukcijos ir sienų tipo. Klausimas, kurioje vietoje tvirtinamas murlotas - prie lauko krašto, vidinio krašto ar per vidurį - yra svarbus.

Jei siena yra iš keramikinių blokelių 25 cm storio, murloto tvirtinimo vieta gali priklausyti nuo to, kaip bus formuojamas stogo parapetas ar kiti elementai. Dažnai murlotas tvirtinamas taip, kad jo kraštas sutaptų su laukine sienos puse, tačiau tai ne visada yra taisyklė. Svarbu atkreipti dėmesį į tai, kad murlotas turi būti tvirtai sujungtas su sienos mūru, kad būtų išvengta konstrukcijos judėjimo ar deformacijos. Tinkamai pritvirtintas murlotas yra pagrindas patikimai stogo konstrukcijai.

Tvirtinimo metodai keramikinių blokelių sienoms

Keramikinių blokelių sienoms, kurių storis yra 25 cm, svarbu užtikrinti tvirtą ir patikimą murloto fiksavimą. Tam gali būti naudojami specialūs tvirtinimo elementai, kurie įterpiami į blokelių mūro tarpus arba tvirtinami prie sienos paviršiaus.

Vienas iš galimų sprendimų yra naudoti metalinius laikiklius, kurie tvirtinasi prie sienos ir prie kurių vėliau prisukamas murlotas. Kitas metodas - naudoti inkarinius varžtus, kurie įsukami į sienos vidų ir laiko murlotą. Svarbu, kad tvirtinimo elementai būtų atsparūs korozijai ir atlaikytų numatomą apkrovą.

Jei siena yra iš blokelių, tvirtinant murlotą svarbu atsižvelgti į blokelių tipą ir jų tarpus. Kartais gali prireikti papildomai sutvirtinti mūro siūles arba naudoti specialias tvirtinimo sistemas, skirtas blokelių sienoms. Pavyzdžiui, vienam statytojui kilo klausimas, kaip tvirtinti murlotą prie 25 cm storio keramikinių blokelių sienų. Atsakymas priklauso nuo konkretaus projekto, tačiau dažniausiai naudojami tvirtinimo elementai, kurie užtikrina murloto stabilumą ir atsparumą vėjo bei stogo dangos svoriui.

Metaliniai laikikliai ir gegnių tvirtinimas

Gegnių tvirtinimai yra kelių tipų. Dešinėje - tradiciniai gegnių tvirtinimai, kai gegnė yra sujungta su murlotu. Jie būna kairiniai ir dešininiai. Kai gegnė nutolusi nuo murloto, dažniausiai vidinėje mazgo dalyje, naudojami kairėje parodyti Essve gegnių laikikliai. Jie taip pat būna kairiniai ir dešininiai.

Gegnių laikikliai tvirtinami inkariniais sraigtais ir vinimis. Skylučių ir tuo pačiu vinių bei sraigtų diametras iki 5 mm. Dažniausiai sukalama ar susukama po 6 inkarinius medvaržčius arba vinis į sparną. Konkrečiai situacijai parenkami skirtingo ilgio laikikliai. Reikėtų įvertinti, kad viršutinis sparnas neturi išlįsti virš gegnės. Taip pat nėra prasmės įsigyti ilgesnį nei murlotas gegnių tvirtinimą.

Sustiprintas metalinis kampas naudojamas statmenam jungimui sustiprinti. Standumo briauna neleidžia lankstytis kampučiams ir atlaiko gana dideles laužimo apkrovas. Sijų laikikliai naudojami medinių perdangų įrengimui. Ši konstrukcija taip pat tarnauja kaip papildomas lygiagrečių murlotų jungimas, neleidžiantis jiems išsilenkti į išorę nuo stogo konstrukcijos svorio. Sandarumas bus užtikrintas sijų laikiklį dedant ant plėvelės.

Medvaržčiai ir jų pasirinkimas

Medvaržčiai ir medsraigčiai yra du skirtingi vieno elemento pavadinimai. Jie būna skirti laukui ir vidaus darbams. Be jau minėtų apsauginių, mechaninių savybių, medvaržčiai skiriasi galvutės tipu, paskirtimi. Medvaržčių tipai: 1. Medvaržtis su pilnu sriegiu; 2. Inkarinis sraigtas su sustiprinta Torx galvute, skirtas metalinių tvirtinimo elementų jungimui prie medienos; 3. Medvaržtis medienai su kryžmine galvute vidaus darbams; 4. Cinkuotas medvaržtis medienos jungimui patalpos viduje ir konstrukcijose. Torx galvutė; 5. CorSeal padengimo medvaržčiai medienai lauke. Torx galvutės.

Viena iš svarbesnių medvaržčių savybių - tai gebėjimas įsigręžti į medį be papildomo skylučių gręžimo ir nesuskaldant medžio. Tai gerokai sutrumpina darbo laiką ir užtikrina kontakto patikimumą. Įsigręžimui naudojama gana didelė jėga ir labai svarbus medvaržčio ir suktuko sukibimas. Populairiausi dabar medvaržčiai su Torx daugiabriaune žvaigždės formos išdroža. Sukibimą užtikrina dvylika briaunų. Išdrožos dydis priklauso nuo medvaržčio dydžio. Parenkant suktuko galvutę reikia atitaikyti konkrečiai Torx išdrožai. Suktuko galvutės žymimos numeriais TX + dydis.

Įsukimą palengvina antgalyje esantis griovelis, kuris išstumia drožles. Gręžimo briaunos esančios virš sriegio praplatina skylę ir palengviną įsigręžimą. Po galvute esanti freza leidžia lengvai įgilinti galvutę į medį. Gegniniai medvaržčiai su sustiprinta Torx galvute dažniausiai naudojami gegnės tvirtinimui prie murloto, jie atsparūs kirpimo jėgai. Šiuos medvaržčius galima įsukti ir nedarant papildomos skylutės, tačiau išgręžus skylutę užtikrinamas didelis jungimo tikslumas.

Vinys medienos tvirtinimui

Vinys išlieka svarbiu medienos tvirtinimo elementu. Jos pigesnės, jomis paprasta naudotis. Vis dėlto medvaržčiai po truputį išstumia vinis iš daugelio tvirtinimo mazgų. Nors kai kur jos išlieka nepakeičiamos, kaip, pavyzdžiui, kalant dailylentes.

Vinys skirstomos taip pat pagal dydį. Pirkdami vinis matysite, pavyzdžiui, du skaičius: 4,5 x 100, tai reiškia, kad perkate 4,5 milimetrų skersmens, 100 milimetrų ilgio vinis. Viniakalė gali būti dujinė - akumuliatorinė ir pneumatinė. Dujinė akumuliatorinė patogesnė dėl didesnio mobilumo. Smūgį sukuria akumuliatoriaus žiežirbos uždegtos dujų kameroje. Vieno balionėlio ir pakrauto akumuliatoriaus pakanka apie 1000-iui vinių įkalti. Kalant plaktuku darbas ilgesnis 5- 6 kartus. Pneumatinė viniakalė jungiama prie kompresoriaus ir smūgį sukuria suspaustas oras. Nerūdijančios vinys naudojamos ten, kur daug drėgmės, agresyvesnė aplinka.

Apsauginiai paviršiai ir korozijos klasės

Medienos tvirtinimo elementai dažnai apsaugomi nuo nepalankių atmosferos sąlygų storesniu cinko sluoksniu. Cinkas saugo pagrindinį metalą nuo sąlyčio su deguonimi. Veikiamas aplinkos sąlygų cinkas plonėja ir ilgainiui atsidengia tvirtinimo elemento metalas. Medvaržčių cinko sluoksnis per metus neagresyvioje aplinkoje per metus sumažėja apie 1-1,5 μm ir 6-8 μm agresyvesnėje aplinkoje.

Tvirtinimo elementų cinko storis gali skirtis priklausomai nuo padengimo būdo. Karštu cinku dengiant cinko storis gali būti 50-150 mikronų, nors dažniausiai būna apie 20-45 mikronų storio (EN ISO 1461). Elektrolizės būdu cinkuojant cinko storis būna 5-15 mikronų (EN ISO 2081). Yra daugiau apsauginių paviršių iš cinko, chromo, kitų antikorozinių dangų. Pažangūs gamintojai yra sukūrę savo firminius padengimus, kurių sudėties ir technologinio proceso neatskleidžia.

CorrSeal technologijoje cinkuojama be chromo, gaunama produkcija, kurią galima naudoti C4 aplinkoje. Apsauginį sluoksnį sudaro 5-ių lygių apsaugos, nors medvaržčių kaina panaši į žemesnio apsaugos lygio karšto cinkavimo medvaržčių kainą. M-Fusion technologija - kai naudojant slėgį ir aukštą temperatūrą susimaišo cinkas ir geležis elementų paviršiuje. Taip pat išgaunama aukšta apsaugos nuo korozijos klasė.

Aplinkos agresyvumo įvertinimas

Medvaržčiai, dažniausiai jų pakuotės, turėtų turėti žymenį, kokioje aplinkoje jie gali būti naudojami. Aplinkos agresyvumas vertinamas pagal EN ISO 12944-2:2000 standartą. Aplinkos Tipas Aprašymas Metalo dengimo tipas Išvaizda C1 Sausos vidaus patalpos Elektrolitinis, blizgusis cinkavimas Sidabro arba vario blizgus paviršius, gali būti kitos spalvos C2 Nešildomos vidaus patalpos kur galima laikina vandens kondensacija Elektrolitinis, blizgusis cinkavimas, Karštasis cinkavimas, dengimas nemetalinėmis medžiagomis C3 Lauko salygos be aplinkos taršos Karštasis cinkavimas, aliuminis, C4 Lauko aplinka, vidutinė tarša, zona 1 - 10 kilometrų nuo jūros Corseal, M-Fusion, nerūdijantis plienas, storesnio sluoksnio karštas cinkavimas C5M/C5-I Pajūrio zonos, kilometra siki jūros, pramonė sobjektai, netoli druska barstomų kelių Nerūdijantis plienas.

Klijai ir ankerinė masė

Klijai medienos tvirtinimo darbuose vis dažniau papildo ar net keičia vinis ir medvaržčius. Aukšta modernių klijų adhezija patikimai sujungia medines dalis. Kaip atskirą grupę verta paminėti ankerinę masę, kuri labai plačiai naudojama medinių elementų tvirtinimui prie betono. Svarbu pritvirtinti karkasinio, skydinio, modulinio namo rostverką prie pamato, kad jis nepasislinktų. Essve ankerinė dviejų komponentų masė.

Pradžioje medienos grąžteliu pragręžiama mediena. Naudojami 2 grąžteliai - vienas su snapeliu, kitam nupjaunamas snapelis. Betono grąžtu išgrežiama skylė betone, kruopščiai išvalomos dulkės. Skylė užpildoma ankerine mase, įstatomas metalinis strypelis. Komponentai susimaišo slinkdami specialiu vamzdeliu. Po paros masė sutvirtėja ir rostverkas prisukamas varžtais.

Medienos tvirtinimo mazgai ir skaičiavimai

Privačioje statyboje daug medienos tvirtinimo mazgų yra karkasinio namo statyboje. Reikalingus tvirtinimo elementus ir jų kiekius turėtų apskaičiuoti konstruktorius projektuotojas. Jie dažniausiai naudoja tipinius projektus, tačiau daug geriau žino, kurį projektą pritaikyti. Karkasinio namo statyboje tvirtinimo elementai gali sudaryti apie 7 - 10 proc. sąmatos. Tinkamų elementų visuma užtikrins konstrukcijos stabilumą.

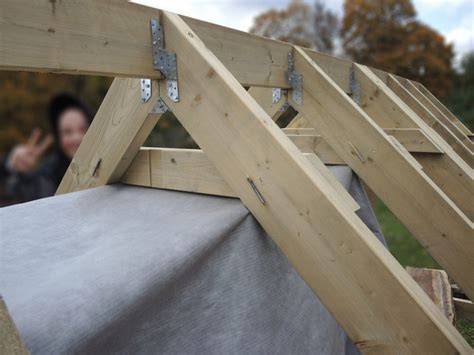

Didžiausios apkrovos tenka gegnės ir murloto jungčiai. Tvirtinama gegninių kampučiais, ilguoju medvaržčiu su sustiprinta galva, inkariniais vinimis ir medsraigčiais. Taip pat rekomenduojamas gegnės ir murloto sukirtimas. Viršutinis gegnės jungimas naudojant gegninius kampučius, ilgąjį medvaržtį su sustiprinta galvute, stygą, leidžiančią kompensuoti skėtimo jėgą.

Tuo tarpu gegnės ir murloto sukirtimo plotas yra labai nedidelis. 8 iš 10 senovinių rąstinių namų deformacijų yra būtent gegnės ir murloto susikirtime. Todėl čia galima panaudoti net perteklinius tvirtinimo sprendimus. Pradedame nuo sukirtimo, tada įsukamas gegninis medvaržtis su sustiprinta galva. Iš išorės pritvirtinami gegnių laikikliai. Iš vidaus gegnės pritvirtinamos gegnių tvirtinimo elementais. Viršutinis gegnių tvirtinimo mazgas turi daugiau natūralių atramų.

Taisyklės ir praktiniai patarimai montuojant

• Suderinkite murloto padėtį su projektuotoju arba patyrusiu statybininku, atsižvelgiant į stogo parapetą ir sienos tipą.
• Naudokite tvirtinimo elementus, atitinkančius aplinkos korozijos klasę (EN ISO 12944-2).
• Gegnių tvirtinimui rinkitės medvaržčius su Torx galvute arba gegninius laikiklius priklausomai nuo mazgo.
• Jei tvirtinate prie blokelių sienos, apsvarstykite mūro siūlių sutvirtinimą arba specialias sistemas blokeliams.
• Ten, kur jungtyje susikaupia didelės apkrovos, rinkitės stipresnius kampus, ilgus varžtus ir papildomą sukirtimą.
• Naudokite ankerinę masę ir sriegiuotus strypus ten, kur reikia fiksuoti medieną prie betono.

Trumpa lentelė: rekomenduojami tvirtinimo elementai priklausomai nuo mazgo

Šiame straipsnyje apžvelgėme tvirtinimo elementus, jų savybes, pritaikymą ir reikiamus kiekius. Tačiau norėčiau pabrėžti, kad tai tik bendros rekomendacijos, statant namą mazgus ir jungtis pagal jiems tenkančias apkrovas turėtų apskaičiuoti konstruktorius.
