Intel Haswell procesoriai dar visai neseniai - šios vasaros pradžioje įžengė į rinką. Atvirkščiai nei Ivy Bridge procesoriams, jie montuojami į visiškai naują procesoriaus lizdą. Taigi, norint atsinaujinti procesorių bet kokiu atveju teks keisti pqagrindinę kompiuterio plokšę. Šiuo metu AsRock yra trečia pagal dydį pagrindinių plokščių gamintoja, tiesa priešingai nei kitos kompanijos, ji nesispecializuoja vaizdo plokščių gamyboje. Apart pagrindinių plokščių, kurios yra pagrindinis produktas, kompanija siūlo ir nedidelio formato stacionarius kompiuterius (geriau žinomas kaip HTPC), kažkada gamino ir nebrangius nešiojamuosius. Tobulėjant procesoriams, vis dažniau kalbama, kad pagrindinėms plokštėms tenka vis mažiau funkcijų. AsRock galime įvardinti kaip pačią drąsiausią inovatyvių sprendimų nebijančią kompaniją.
Vien ko vertos analogų neturinčios, praeityje gamintos plokštės, palaikančios ir S939 bei AM2 procesorių lizdus, PCI išplėtimo lizdus, leidžiančius senose plokštėse naudoti naujus procesorius ir naujesnę operatyviąją atmintį, ar su S939 procesoriaus lizdu suderinamos AMD 790GX šiaurinį ir SB750 pietinį tiltus turinčios plokštės. Šiandienos testams AsRock mums pateikė Z87 Extreme4 pagrindinę plokštę. Tai vidurinės klasės produktas, vertas beveik pusės tūkstančio litų. Už tokią sumą neįmanoma gauti geriausios iš geriausių, bet gal būt tokių investicijų pakaks idealiam kainos ir kokybės santykiui išlaikyti, nepermokėti už nereikalingus dalykus ir įsigyti visapusišką produktą, vienodai gerai pasižymintį daugelyje sričių?
Pakuotė kaip ir daugelyje pagrindinių plokščių yra suprojektuota gana gražiai. Priekinėje dalyje - tik plokštės pavadinimas ir turimų palaikymo sertifikatų sąrašas. Be pačios plokštės randame pridėtus įprastus priedus - keturis Sata kabelius, instaliacinį diską, priekinės panelės lipduką, instrukcijas (kurių dėl stebėtino išskaidymo yra gana daug - techninės įrangos, programinės įrangos ir Home Cloud), galinės panelės dangtelį bei SLI tiltą. Pastarasis mane labai nuvylė. Tiltas yra visiškai nelankstus ir tinkamas sujungti plokštėms tik tada, kai tarp jų yra sudarytas fiksuotas dviejų aukštų tarpas.
Plokštės širdis - pažangiausias su naujosios Haswell kartos procesoriais suderinamas lustas - Intel Z87. Naujajai Lynx Point šeimai priklauso ir pigesni plačiajai visuomenei skirti H87, B85, H81 lustai. Intel dažnai susiduria su problemomis, kuriant lustus. Pristačius šeštosios kartos lustus išryškėjo defektas, galintis ateityje padaryti daug bėdos, besinaudojantiems Sata II jungtimi. Tai ne tik sustabdė prekybą esamomis plokštėmis, bet ir privertė keliems mėnesiams atšaukti Sandy Bridge procesorius. Su aštuntosios kartos lustais taip pat nebuvo apseita be defektų, tiesa šį kartą nė vienas vartotojas dėl jų nesiskundė.
Nors spartinimui, keičiant FSB daugiklio dydį turėjo būti skirtos tik brangiausios Z87 pagrindinės plokštės, tai buvo galima daryti ir pigiosiose B85 ir H87. Intel suskubo tvarkyti defektą ir visos naujos plokštės, kaip ir senųjų atnaujinti BIOS‘ai, turėjo įrašytą mikrokodą, atimančią šią galimybę. Vertinant viską objektyviai net ir norintiems pigiau paspartinti procesorių būtų geriau rinktis tam reikalui kur kas geriau tinkančią pagrindinę plokštę su Z87 lustu.

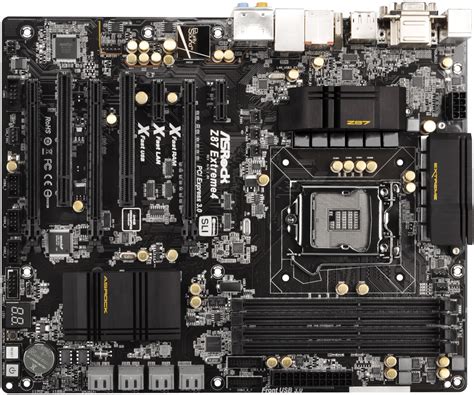

Panther Point lustai (septintoji karta) buvo patys pirmieji Intel produktai, siūlantys integruotą USB 3.0 jungčių palaikymą, čia vietoj keturių tokių prieigų turime jau šešias. Taip pat išaugo ir Sata III jungčių kiekis, H87 ir Z87 lustai nuo šiol nebeturi senų antrosios kartos sąsajų. Lustą darbo metu nuo perkaitimo saugo šis vidutinio dydžio radiatorius. Asrock Extreme4 pagrindinė plokštė yra standartinio nesumažinto ATX tipo (jos matmenys yra 22x30,5 cm). Tiek montažinė plokštė, tiek visi ant jos išdėstyti lizdai yra juodos spalvos. Juodame fone išsiskiria auksinės spalvos detalės. Pagrindinis akcentas - LGA 1150 procesoriaus lizdas, į jį galime montuoti bet kurį Haswell serijos procesorių. Dar daugiau - sekančios kartos Broadwell taip pat bus pritaikyti šiam lizdui, tiesa galimybė naudoti ateities procesorius šios kartos pagrindinėse plokštėse išlieka labai miglota.
Nuo maitinimo bloko į procesorių ateina energija, pernešta per aštuonių kontaktų jungtimi užsibaigiantį kabelį. Energijos perdavimu rūpinasi dvylikos fazių maitinimo sistema, kuri vidutinės klasės produktui yra puikus pasiekimas. Nuo galimo perkaitimo ją saugo pakankamai masyvūs radiatoriai. O ir jų dizainas atrodo visai neblogai. Operatyviajai atminčiai skirti keturi lizdai. Maksimalus viename lizde esančios atminties kiekis - 8 GB, taigi iš viso jos galime turėti 32 GB. Didžiausias greitis standartinei 1,5 V atminčiai - 1600 MHz, o XMP režime nominaliai galima pasiekti 2933 MHz.
Ketvirtasis Ekstrymas turi aštuonias Sata III jungtis, o senųjų Sata II prievadų plokštėje jau visiškai nebeliko. Nors Z87 lustas ir kartu paprastesnės juo paremtos pagrindinės plokštės palaiko tik šešias tokias jungtis, dar dvi prieigas suteikia papildomas AsMedia lustas. Plokštė tinkama visiems korpusams, nes turi keturias priekines USB 3.0 ir šešias USB 2.0 išvestis. Galinė sienelė turi PS/2 klaviatūros jungtį, vaizdo prievadus, 2x USB 2.0, 4x USB 3.0, eSata, LAN jungtį, bei standartinius garso prievadus. Šiek tiek sugrįžtame prie vaizdo jungčių - jų yra penkios - D-Sub, DVI, Display Port ir dvi HDMI. Pagrindinis klausimas - kodėl vietoj vienos HDMI yra dvi? Pasirodo antroji jungtis yra HDMI vaizdo įėjimas. Antroji HDMI yra dar vienas dalykas, kuom Asrock sugebėjo išsiskirti iš kitų gamintojų. PCI lizdų išsidėstymas mane labai stipriai nuvylė. Kodėl po velnių jie taip kvailai išdėstė PCI-E x1 jungtis? Vieną iš jų greičiausiai blokuos antrasis vaizdo plokštės aukštas, o kita gali pjautis platesnis procesoriaus aušintuvas. Manau vietoj vienos iš apatinių senųjų PCI jungčių reikėjo įdėti vieną PCI-E x1, tada jokių priekaištų neturėčiau.
Privalomas dalykas tokios klasės aparatui ne tik AMD Crossfire, bet ir nVidia SLI technologijos palaikymas. Profesionalūs spartintojai, naudojantys skysto azoto sistemas ir mušantys pasaulio rekordus neįsivaizduoja plokštės be vadinamojo Onboard valdymo. Lygiai taip pat sunku įsivaizduoti ką su ja gali daryti paprastas namų vartotojas. Na bet kadangi plokštę naudos ne visiški kelmai, tai gal ir visai nieko toks sprendimas. Beje, kas tai yra per daiktas? Ant pačios plokštės yra įjungimo ir perkrovimo mygtukai, kurie leidžia valdyti pagrindinę plokštę, kuri nėra įdėta į korpusą. taip pat Post būsenos ekranėlis, padedantis išsiaiškinti dėl kokios priežasties neįsijungia kompiuteris. Pypsėjimų skaičiavimas tampa atgyvena, taip pat naudojant atvirą platformą nereikės kaip išprotėję spaudinėti Delete mygtuko, prieš įjungiant kompiuterį teks kartą paspausti perėjimo į BIOS mygtuką. Tokio dalyko neturi nė vienas konkurentas.
UEFI grafinė kompiuterio sąsaja jau tapo įprastu dalyku šiuolaikiniams kompiuteriams. Jų rengimu užsiėmė American Megatrends kompanija. Naršymas joje yra patogus, jokių priekaištų tam neturiu. Ką daryti jeigu kompiuteryje neturime optinio įrenginio ir neturime galimybės įrašyti interneto tvarkyklės (o jų juk neatsisiųsi kompiuteryje, kuris dar neturi interneto tvarkyklių)? AsRock siūlo įdiegti naudojant vien BIOS’us, į kuriuos nuėjusi galime paruošti interneto tvarkyklų diegimą.
Kompiuterio triukšmingumą galima optimizuoti naudojant FAN-Tastic ventiliatorių valdymą. Visos AsRock pagrindinės plokštės palaiko XFast RAM, XFast LAN ir XFast USB technologijas. Pirmoji optimizuoja operatyvinės atminties veikimą taip, kad tai kuriose specifinėse programose, tokiose kaip Photoshop, būtų išgauta didesnė sparta. XFast LAN padeda optimizuoti interneto resursų naudojimą žaidžiant žaidimus. Asmeniškai didelio skirtumo pajusti nesugebėjau, jis gal ir yra, tačiau ne pakankamas, kad būtų juntamas praktikoje. Tik dar nepatiko tai, kad kiekvieną kartą įjungus kompiuterį reikėjo pašalinti interneto būsenos stebėjimo lentelę, kas labai nervina.
Viena iš pakankamai unikalių (analogą turi tik Asus) Asrock siūlomų savybių yra Home Cloud. Ji leidžia prie kompiuterio prieiti nuotoliniu būdu prisijungti naudojant išmanųjį telefoną, planšetinį ar kitą kompiuterį. Spartinimas yra pati liūdniausia šios apžvalgos dalis. Mes turime Intel Core i5 4570 centriniam procesorių, kuriame nėra atrakinto FSB daugiklio. Tai neleidžia įprastai kelti procesoriaus dažnių ir pamatyti kaip ji tenkins turbintojų poreikius.
AsRock daug saldžiai prisuokė, kaip malonu nusipirkusiems šią plokštę klausytis muzikos, dėl joje esančios labai geros integruotos garso atkūrimo sistemos, pavadintos Purity Sound. Garso apdorojimo sistemos širdis - ką tik iškeptas Realtek ALC1150 lustas. Dar nuo Pentium 4 laikų esame pripratę matyti Realtek ALC8xx serijos lustus, o čia - visai nauji skaičiai. Originaliai jie turėjo priklausyti devyniašimtąjai serijai, bet Realtek marketingo komanda pasirinko gražiau skambantį variantą. Gamintoja didžiuojasi pasiekiamu nemažu SNR reitingu, kuris siekia 115 dB. Iš plokštės išeinantį garso signalą reguliuoja TI5532 lustas. Dar vienas TI5532 lustas naudojamas kaip ausinių stiprintuvas. Jis aktyvuojamas garsą perduodant per priekinę 3,5 mm jungtį. Taigi, AsRock Z87 Extreme4 turimą Realtek ALC1150 garso posistemį reiktų sulygint su pigesniųjų pagrindinių plokščių integruotu garsu ir pasižiūrėti ar iš tiesų jausis toks didelis skirtumas. Tam turime MSI Z68A G43-G3 su Realtek ALC887 garso kodeku. Tačiau ne paslaptis, kad ir kaip spaustum Realtek, iš tiesų geram garsui išgauti reikia atskiros garso kortos. Turim ir tai! Lyginant Realtek ALC887 ir Realtek ALC1150, pranašumą įgavo naujesnis garso apdorojimo įrenginys. Tačiau neapsigaukite - gauti rezultatai yra apylygiai, o esminių skirtumų kaip ir nėra. Tuo tarpu iki Creative garso plokštės integruotajam garso lustui dar yra toloka. Kaip integruota garso sistema ji yra nebloga. Panaši sistema sumontuota MSI Z87 G45 Gaming pagrindinėje plokštėje, na o konkurentai iš Asus ir Gigabyte turi paprastesnius garso atkūrimo sprendimus.
Asrock Z87 Extreme4 šiuo metu parduotuvėse kainuoja apie 460 litų ir yra jų tikrai verta. Manau, kad plokštė pataiko būtent į tą kategoriją, kuri turi geriausią savybių ir kainos santykį, jei žiūrėsime iš žaidėjų ir spartintojų perspektyvos. Pagrindiniais AsRock Z87 Extreme4 konkurentais galime laikyti Asus Z87 Plus, Gigabyte GA-Z87X-D3H ir MSI Z87 G45 Gaming pagrindines plokštes. Pirmas dalykas, kuris krenta į akis - AsRock turi labai konkurencingą kainą. Gigabyte siūloma pagrindinė plokštė kainuoja maždaug tiek pat, o už MSI produktą tektų primokėti papildomus 10 litų. Asus plokščių kaina, kaip ir dažniausiai būna, yra visiškai nepagrįsta.
Tekstinis įvertinimas: Imant tiek pačią plokštę kaip atskirą produktą, tiek lyginant su konkurentų savybėmis, AsRock Extreme4 atrodo puikiai. Galime išskirti geriausią klasėje maitinimo sistemą, geriausią galimą tokios klasės plokštėse garso posistemį (turi tik MSI konkurentė), Home Cloud sistemą (turi tik Asus konkurentė), Onboard valdymą (pilno neturi nė viena konkurentė), visiškai unikalų HDMI vaizdo įėjimą ir t. t. Vienintelis smulkus trūkumas - nelabai protingas PCI lizdų išdėstymas. Taip pat nominalus maksimalus atminties greitis vietoj 3000 MHz yra 2933 MHz.
Ekstrumo serijoje yra trys plokštės, šiandien mes išbandėme pagrindinąją. Taip pat yra siūloma ir versija su Thunderbolt jungtimi. AsRock taip pat siūlo pigesnę Extreme3 plokštę su mažiau Sata jungčių, paprastesne aštuonių fazių maitinimo sistema, Onboard valdymo nebuvimu, prastesne garso posisteme ir t. t. Gal tai ir neblogi sprendimai norint sumažinti plokštės kainą, tačiau 20 litų mažesnė suma už tokį stambų savybių apkarpymą neatrodo priimtina. Kalbant apie brangesnę Extreme6 plokštę, Extreme4 kainos ir kokybės santykiu taip pat atrodo geriau. Patikėkite, iš manęs gauti aukščiausią redaktoriaus pasirinkimo apdovanojimą nėra taip paprasta. Kol kas jo nėra gavęs nė vienas produktas.
asrock z87 extreme 4 bios cmos? why wtf
- Onboard USB 3.0 palaikymas su papildomomis SATA III jungtimis
- Dvylikos fazių maitinimo sistema su masyviais radiatoriais
- Keturi DIMM USB lizdai iki 32 GB atminties
- HDMI įėjimas antrai HDMI jungčiai monitoriams be HDMI
- Home Cloud nuotolinis prisijungimas
Ši plokštė idealiai tinka žaidėjams ir spartintojams, kurie ieško geriausio kainos ir kokybės santykio tarp funkcijų ir kainos. Tačiau nereikėtų pamiršti apie defektus - netikėtas PCI-E x1 išdėstymas gali sukelti iššūkių dėl kartais užblokuotų ar silpnai prieinamų vietų ant plokštės.
| Specifikacijos | Reikšmė |
|---|---|
| Lizdas | Intel LGA 1150 Haswell |
| Maitinimo fazių skaičius | 12 |
| Operatyvioji atmintis | 4x DIMM, iki 32 GB, iki 2933 MHz (XMP) |
| SATA jungtys | 8x Sata III, 0x Sata II |
| GARSO posistema | Realtek ALC1150, TI5532, Purity Sound |
| Wall mounting | ATX 22 x 30,5 cm |
Autorės komentaras: AsRock Z87 Extreme4 suteikia geriausią kainos ir funkcijų santykį tarp konkurentų. Ji siūlo išskirtinį HDMI įėjimą, „Home Cloud“ ir stiprią garso posistemę, o trūkumai, kaip ir PCI-E x1 išdėstymas, laikomi nedideliais kompromisais naujos kartos plokštėms. Extreme4 turi potencialą būti pasirinkimu tiems, kurie nori efektyvaus ir pilnavertės platformos už prieinamą kainą.
