Monolitinio žiedo įrengimas yra esminis statybos etapas, kuris užtikrina tolygų apkrovų pasiskirstymą į sienas, stabilumą ir ilgaamžiškumą. Šiame straipsnyje apimaimeхи visus pagrindinius etapus: nuo tinkamo klojinių blokelių parinkimo iki betonavimo technologijų, armatūros išdėstymo, sanitarinių ir techninių sprendimų, bei matavimo ir saugos rekomendacijų.
Monolitinio žiedo įrengimas: medžiagos, klojiniai ir jų parinkimas

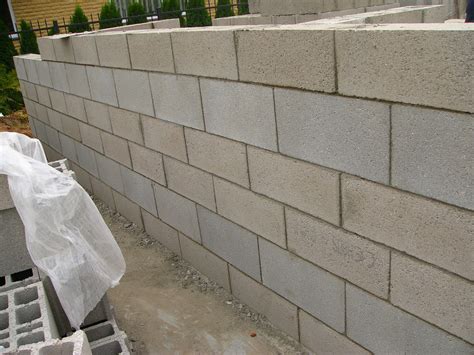

Monolitinio žiedo įrengimui rekomenduojama naudoti HAUS klojinių blokelius. Pagal sienos konstrukcijos storį parenkami 20 cm arba 30 cm pločio klojinių blokeliai. Betoniniai blokai HAUS P6-20, P25 arba P6-30 atitinka standartą EN 771-3. Naudojamų betoninių mūro gaminių tankis atitinkamai lygus 900 kg/m³, 750 kg/m³ ir 700 kg/m³. 25 cm aukščio monolitinis žiedas montuojamas iš HAUS P6-20, P25 arba P6-30 blokelių. Mažiausias mūro gaminių perrišimo perstumiant ilgis - 10 cm. HAUS P6-20 kampinis blokelis taip pat gali būti naudojamas vidurinėje konstrukcijos dalyje.
Betonavimo darbai atliekami pagal ST 121895674.06:2009 „Betonavimo darbai” reikalavimus. Betono mišinys klojamas horizontaliais sluoksniais visame betonuojamos konstrukcijos plote. Prieš užmonolitinant blokelius paviršius drėkinamas vandeniu. Rekomenduojama užbetonuoti iki trijų blokų eilių, kai betono slankumo klasė S3. Kai konstrukcija yra aukšta, betonavimas vykdomas etapais: kiekviename etape užbetonuojama tris su puse blokų eilės, taip užtikrinamas betono ir blokelių sukibimas.
Pradinėje sukloto betono kietėjimo stadijoje būtina palaikyti tam tikrą temperatūros ir drėgmės režimą. Vasarą betonas laistomas, o žiemą - nuo šalčio. Paprastai vasarą, kai oro temperatūra aukštesnė kaip 15° C, pirmąsias tris paras dieną betonas laistomas kas 3 valandas ir vieną kartą naktį, vėliau - ne rečiau kaip tris kartus per parą. Išbetonuotą konstrukciją galima pradėti laistyti tik po 5-10 valandų. Kietėjančio betono priežiūros trukmė priklauso nuo cemento hidratacijos greičio, aplinkos temperatūros ir santykinės drėgmės.
Techniniai darbai ir pradiniai parengiamieji veiksmai
Prieš monolitinant HAUS klojinių blokus, jų paviršius drėkinamas vandeniu. Kai konstrukcija yra aukšta, betonavimas vykdomas etapais, kad užtikrintų nuoseklų sukibimą. Pradinėse stadijose svarbu laikytis tinkamų temperatūros ir drėgmės sąlygų, o darbus vykdyti laikantis ST reikalavimų.
Prieš pradedant statybas pažymima aikštelė, nustatomos ašys ir tipiniai sprendimai. Geodeziniai darbai yra būtini norint tiksliai išlyginti pamatų vietą ir užtikrinti teisingą pamato išsidėstymą. Tranšėjų iškasinimas ir jų sutankinimas vykdomi atsižvelgiant į projektinį gylį, o hidroizoliacija ir turi būti pateikiama tarp skirtingų siūlių. Hidroizoliacija ir vandens drėgmės apsauga yra aktualu ne tik diegimo metu, bet ir tolimesniam gyvenimui.
Armavimas, mazgai ir jungtys
Monolitiniams žiedams reikalinga kruopšti armatūros išdėstymo planą. Visomis kryptimis perimetrui ir vidinėms pertvaroms naudojama tvirta 12 mm armatūra, su papildomais lankstais ir jungtimis. Kampuose persidengimai turi būti tikslūs, o armatūros tvirtinimas prie blokelių - atsparus dinaminiams apkrovoms. Monolitinių pagalvių įrengimas reikalauja didelio tikslumo: rišant armatūrą ir formuojant pagalves, derinamas visų elementų atitikimas projektui.
Monolitinės pagalvės užpildomos specialiai paruoštu betono mišiniu. Šios pagalvės dažnai tarnauja kaip atramos sijos ir leidžia užtikrinti vienodą perdangos svorio pasiskirstymą per perimetrą.
Klojinių technika ir formavimo patarimai
Klojinių sistema sudaryta iš stovių, ilginių ir skersinių sijų, plokščių betonavimui. Prieš betonavimą klojiniai ištepami klojinių tepalu, kad demontavimas būtų lengvesnis ir armatūra nepažeistų blokelių.
Didelių klojinio dydžių atveju naudinga užpildyti tarpus armatūrine lipnia juostele arba montavimo putomis. Klojiniams taip pat reikalingos atsparios ir tvirtos plokštės - jos turi būti sumontuotos tiksliai, o plokščių jungimus reikia sandarinti montavimo putomis. Po betonavimo klojiniai demontuojami laikantis saugos reikalavimų.
Medžiagų pasirinkimas sienoms ir jų savybės
Tenkant į projekto poreikius, reikia įvertinti sienų statybos paskirtį: laikančiosios mūro paskirtis yra atlaikyti apkrovas, o termoizoliacinių medžiagų užduotis - suteikti šiluminę varžą. Esant didesniems namo plotams ar erdvėms, rekomenduojama rinktis kietesnes medžiagas (10 MPa ir daugiau). Minkštesnės medžiagos reikalaus papildomo stiprinimo perdangomis ir stogo konstrukcijomis.
Pertvaroms labiau tinka aukštesnio tankio sienos medžiagos, kurios pagerina garso izoliaciją. Taip pat reikia atsižvelgti į metų laiką statant - drėgnose vietose patartina naudoti žemesnį įmirkį, kad statyba vyktų įprastai. Drėgmės rodiklis apibrėžia įmirkį ir įdrėkį; didesnis įmirkis rodo didesnį poreikį apsaugoti mūrą nuo drėgmės darbo metu.
Keraminių blokelių KERATERM 25 tvirtumas yra 15 MPa, o Fibo 25 cm blokelių tvirtumas - 3-5 MPa. Todėl keraminiai blokeliai KERATERM 25 yra kur kas tvirtesni už Fibo variantus. Dėl to perdangos iki 6,5 m ilgio keraminiai blokeliai gali būti be gelžbetoninio žiedo, o su Fibo blokais žiedo įrengimas tampa būtinas. Tačiau šiai dienai KERATERM keraminių blokelių kaina yra žemesnė, o iki 6,5 m perdangos gali būti dedamos be gelžbetoninio žiedo, kas leidžia sutaupyti 450-600 Eur.
Monolitinės perdangos ir jų įrengimas
Monolitinės perdangos montuojamos kartu su gelžbetoniniu žiedu, kai reikia didelių apkrovų arba kompleksinės architektūros. Medinės perdangos dažnai yra pigesnės, tačiau jų garso izoliacija gali būti žemesnė, o šildymo sistemų diegimas gali būti sunkesnis. Sienų ir perdangų jungtys reikalauja kruopštaus planavimo, nes netikslūs mazgai gali lemti kokybės ir šilumos nuostolių problemas.
2014 m. rugpjūčio mėn. buvo pradėta formuoti klojiniai monolitiniam žiedui ir perdangai virš katilinės (2x4 m). Žiedo aukštis - 15 cm, perdangos storis - 10 cm. Projektuose buvo suplanuota, kad žiedas bus įrengtas per laikančias sienas ir vidines pertvaras, o įvairioms konstrukcijoms taikomi atskiri armavimo sprendimai ir rišimas.
Etapai statyboje: praktiniai patarimai iš realių darbų
Monolitinio žiedo įrengimo metu svarbu tinkamai paruošti atramas: ašys turi būti tiksliai pažymėtos, o pradinis blokelių išdėstymas vykdomas taip, kad ašis būtų teisinga ir skylių atitraukimai būtų tikslūs. Pirmąją eilę sudaro blokai, dedami gulsčiai, kad svoris pasiskirstytų po didesnį gruntą. Antrąją eilę jis dedama stačiai su vidine dalimi lygiagrečiai ašiai. Prieš dedant kitus eilius būtina įkloti hidroizoliaciją ir papildomą armatūrą, kad užtikrinti tarpas tarp blokelių ir medžiagų tvirtumą.
Monolitines pagalves iškirpome su OSB plokštėmis, o klojiniai buvo sumontuoti laikotarpiu, kai buvo ribojami laikai. Prireikė darbo su specialiais įrankiais, tokių kaip lankstiniai, norint suformuoti tinkamų dydžių įpjovas. Įdėta armatūra buvo sujungta, persidengtos jungtys buvo sujungtos su sriegiais ir plokštėmis, o sriegiai buvo papildomai privirinti mūrlotams. Užpylimo darbai truko dvi dienas su kelių kartų laistymu, o visas parengiamųjų ir betonavimo darbų įgyvendinimas truko apie mėnesį.
Statybos tolerancijos, normos ir praktiniai brėžiniai
Betonavimo darbams svarbu laikytis normų ir reglamentų, įskaitant ST 121895674.06:2009 reikalavimus, betonavimo technologijas, pirminį paruošimą, hidroizoliaciją ir sandariklius. Brėžiniai, Lofto ir monolitinių žiedų schemos dažnai pateikiamos pagal projektą ir individualius aplinkos parametrus. Kampų laikymas 45 laipsnių kampu su U formos blokeliais leidžia užtikrinti tvirtumą ir tolygų apkrovų pasiskirstymą.
Baigiamoji dalis: išvada ir apibendrinimas
Monolitinio žiedo įrengimas reikalauja kruopštų planavimo, tikslaus armatūros išdėstymo, tinkamo klojinio pasirinkimo ir laiku atliktų betonavimo operacijų. Taip pat svarbu atsižvelgti į sienų medžiagų stiprumą, įmirkį ir šiluminę varžą, kad būtų užtikrintas ne tik tvirtumas, bet ir energinis efektyvumas. Nors projekto detalės gali skirtis, pagrindiniai principai išlieka: teisingas ašių nustatymas, tinkama hidroizoliacija, nuoseklus betonavimas horizontaliais sluoksniais ir griežtas klojinių bei armatūros derinimas su projekto nuostatomis.
