Gipskartonio konstrukcijų karkasas gali būti montuojamas iš medinių tašų arba metalinių profilių. Pastarieji dėl stabilumo ir ilgaamžiškumo bei paprastesnio montavimo naudojami dažniau. Metaliniai profiliai - itin dažna konstrukcinė medžiaga šiuolaikinėje pastatų vidaus apdailoje. Karkasas turi būti tvirtas ir stabilus. Prieš pradedant montuoti metalinį pertvaros karkasą, patalpa turi būti išvalyta.
Karkaso planavimas ir parengimas
Ant švarių grindų pažymimas būsimos pertvaros kontūras, nurodant, kur joje bus angos, bei karkaso atsparumą apkrovoms didinantys elementai. Pagrindas karkaso montavimo vietoje turi būti lygus, kad tarp pagrindo ir profilio neliktų tarpų. Savaime suprantama, metalinio karkaso montavimui reikės atitinkamų profilių. Nuo šių aplinkybių priklauso profilių tipas bei papildomų tvirtinimo detalių ir kitų medžiagų kiekiai.
Perfiliai ir jų paskirtis
Sieniniai arba pertvariniai Knauf profiliai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. C arba U raidė rodo profilių konfigūraciją, W arba D - paskirtį (vokiškai Wand - siena, Decke - lubos). Skaičiai rodo profilio plotį ir sienelės aukštį. Svarbu žinoti, jog profiliai turi būti tinkamo storio metalo, kad juos kerpant, gręžiant, tvirtinant, jie nelinktų, kad juose tvirtai laikytųsi skardvaržčiai ir kitos tvirtinimo detalės. Karkaso ertmė užpildoma izoliacine medžiaga (priklausomai nuo statybinės fizikos reikalavimų).
Jei reikalinga padidinti garso izoliaciją, montuojant karkasą ant perimetrinių UW profilių ir kraštinių CW profilių nugarėlių tepamos dvi sandarinimo masės Knauf Trennwandkitt juostos, profiliai prispaudžiami ir tik tada prisukami prie pagrindo. Prie lubų ir grindų perimetriniai profiliai - UW gulekšniai tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo) kas 80-100 cm (kai patalpos aukštis ne didesnis kaip 3 m). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Ne monolitiniams konstrukciniams elementams naudojami pagrindui tinkami tvirtinamo elementai.
Tvirtinant perimetrinį UW profilį prie lubų, reikia dar kartą patikrinti būsimos konstrukcijos vertikalumą. Į horizontalius UW profilius numatytais žingsniais, priklausomai nuo naudojamo profilio pločio ir pertvaros aukščio (standardas - 60 cm), sustatome vertikalius CW profilius - statramsčius. Patikriname statramsčių vertikalumą, jei reikia, statramsčiai su gulekšniais sutvirtinami specialiu įrankiu Knauf Stanzzange arba kniedėmis. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsčių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Ilginimas ir situacijos montažo metu
Pertvarų gali būti įvairių tipų, tarp jų ir instaliacinės pertvaros, kuomet viduryje paliekamas tarpas vamzdžiams. Savaime suprantama, statybos aikštelėje galimi atvejai, kai ištisinio profilio ilgio nepakanka ir tenka juos ilginti. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Gipso kartono pertvarų aukštis, priklausomai nuo pasirinktos sistemos, gali būti iki 12 metrų. Prekybos vietose dažnai galima įsigyti profilius iki 4 m ilgio. Dėl to statybos aikštelėje tenka juos ilginti iki reikiamo aukščio. Klaida, jei vertikalūs Knauf CW profiliai suleidžiami vienas į kitą ir formuojama dėžinė jungtis, bet jie tarpusjės nesujungiami. Tvirtinant gipskartonio plokštę, savisriegis prasriegia pirmą profilį o sekantį, laisvai įstatytą, atstumia. To nepastebėjus ir palikus, turėsime silpną ir nestabilią pertvarą, nes turime du atskirus profilius, kurie nėra sujungti į vientisą laikantįjį elementą. Kad montuojant plokštę nebūtų atstumas antras profilis, per profilio jungties ilgį šonuose reikia padaryti mažiausiai 3 tvirtinimo taškus sujungiant profilius.
Kai jungtyje naudojamas papildomas Knauf UW profilis, jungties apačioje ir viršuje reikia padaryti po 3 tvirtinimo taškus. Nors Knauf UA profilių jungti nerekomenduojama, bet kartais tokio sprendimo išvengti nepavyksta, pavyzdžiui, įrengiant angas ar praėjimus aukštose pertvarose. UA profilius prailginti galima keliais būdais: jeigu reikia prasiilginti UA profilį, du profiliai sustumiami vienas į kitą ir sujungiami papildomu UA profiliu. Jei ilginami platesni, 75-150 mm profiliai, jie turi dvi eiles skylių. Todėl jungimas daromas apačioje ir viršuje įsukant į kiekvieną eilę po 2, iš viso 4 varžtus.
Jeigu profilyje daroma anga laidams pravesti, ji negali būti pernelyg didelė, silpninanti profilį. Angos plotis turi būti toks, kad profilio šonuose liktų po 1 cm skardos, antraip profilis dėl apkrovos gali sulinkti. CW profilio nugarėlėje kas 50 cm yra H formos išpjovos, kurias galima atverti ir pravesti instaliaciją. Jeigu reikia papildomų angų, viename profilyje, priklausomai nuo profilio pločio, galima atverti vieną angą arba dvi angas. 5 cm pločio CW tipo profiliuose galima atverti vieną papildomą angą, kurios plotis 3 cm, aukštis 5 cm. Kai ant pertvaros planuojamos didesnės kabinamų daiktų apkrovos, ir jose montuojamos inkarinės pakabos ar traversai, pertvarų profiliuose papildomos angos nerekomenduojamos. Jie yra sujungti ir derinami atsižvelgiant į konstrukcijos pasirinkimą.
Lubų ir sienų apkalos sistema
Šiuolaikinėje statyboje dažnai montuojamos gipskartonio lubos, nes jose patogu paslėpti komunikacijas. Lubų karkaso konstrukcija ir naudojamos tvirtinimo bei pakabinimo detalės priklauso nuo to, kokios plokštės bus montuojamos ant lubų - paprastas gipskartonis, akustinis gipskartonis su įvairiomis kiaurymėmis, ugniai atsparios plokštės ar cementinės plokštės Knauf Aquapanel drėgnoms ir šlapioms patalpoms. Prieš tvirtinant karkasą prie lubų, vizualiai patikrinama lubų kokybė. Tvirtinimo priemonės (betonvinės, savisriegiai ir pan.) lubų konstrukcijoms parenkamos atsižvelgiant į pagrindo tipą. Pakabų tvirtinimui negalima naudoti mūrvinių su polimeriniais kaiščiais, naudoti tik grynai metalines betonvines, taip pat negalima tvirtinti kabamųjų lubų ant tinkuotų lubų su medinėmis balanomis. Negalima klijuoti plokščių prie lubų. Jungties vietoje sienos plokštuma turi būti lygi. Esant reikalui, ji išlyginama papildomomis priemonėmis (pvz., gipsiniu glaistu arba tinku).
Prie esamų sienų UD profiliai tvirtinami pagrindui tinkamomis tvirtinimo priemonėmis, pvz., mūrvinėmis kas 80-100 cm. Jei UD profilis tvirtinamas prie medinės perdangos, naudojami savisriegiai, jei prie betoninės - betonvinės. Luboms rekomenduojama rinktis standžias pakabas, nes lubos bus stabilesnės ir mažiau trūkins. Prie medinės perdangos pakabos tvirtinamos savisriegiais, prie betoninės - metalinėmis mūrvinėmis. Sumontavus pagrindinius profilius, montuojami apatiniai montavimo profiliai. Lubų konstrukcijos aukštis susideda iš pakabos, karkaso ir apkalos. Leistinieji pagrindinių ir montavimo profilių tvirtinimo atstumai parenkami pagal sistemos tipą ir apkrovos klasę. Jei lubų apkala daugiasluoksnė, atskiri plokščių sluoksniai montuojami perstumtomis sandūromis pagal klojimo schemą. Kiekvienas plokščių sluoksnis tvirtai prispaudžiamas prie pagrindo konstrukcijos ir atskirai pritvirtinamas. Tvirtinant 1-ąjį plokščių sluoksnį, atstumus tarp savisriegų galima padidinti maks. iki 500 mm (jei apkala su 25+18 mm / 2x20 mm, maks. 300 mm), jei 2-asis plokščių sluoksnis bus pritvirtintas nedelsiant (tos pačios darbo dienos).
Jei apkala daugiasluoksnė, būtina siūlių glaistu, pvz., Knauf Uniflott, užglaistyti, nenaudojant armavimo juostos 1-ojo plokščių sluoksnio išilgines ir skersines siūles bei jungtis su kitomis konstrukcijomis. Lubas su pertvara galima sujungti dviem būdais įrengiant slydimo ar šešėlinę siūlę. Geriausias sprendimas - įrengti šešėlines siūles, leidžiančias lubų konstrukcijai judėti laisvai. Tai rekomenduojama esant didelio ploto luboms. Kitas būdas - slydimo jungtis su specialiomis sandūros juostomis, kurios suteikia tam tikrą judėjimo galimybę.
Paprastos rekomendacijos plastikinių dailylinkių montavimui
Kaip minėta, PVC dailylenčių profilių montavimas nėra sudėtinga užduotis. Prieš pritvirtinant vadovus, atlikti parengiamieji darbai: paviršiaus patikra, įtrūkimų ar nukritimų pašalinimas. Diegimo pradžioje svarbu iš anksto išdėstyti plokščių klojimo kryptį ir atstumus. Diegiami pradinių profilių laikikliai arba savisriegiai, horizontaliai ir vertikaliai išlyginti. Kampiniai elementai montuojami atsižvelgiant į konstrukcijos taškus. Vidiniai tarpinių profilių tvirtinimai turi leisti plokštėms plėstis ir trauktis dėl temperatūros pokyčių, todėl tarp sienos ir plokštės paliekamas nedidelis tarpas.
PVC plokščių profilio pasirinkimas ir montavimas luboms ar sienoms leidžia greitai pasiekti norimą rezultatą. Svarbu pasirinkti tinkamą plokštės tipą pagal funkciją ir aplinkos sąlygas. Jei plokštė naudojama lauke ar drėgnoje vietoje, verta rinktis atsparias drėgmei medžiagas ir atsižvelgti į spalvų bei dizaino įvairovę.
Metalinių profilių pasirinkimas: tipai, naudotojioms užduotims ir tiekėjų vertinimas
Metaliniai profiliai naudojami statybose, gamybos įrenginiuose ir transporto pramonėje, kur reikalingas patvarumas ir tikslus atitikimas specifikacijoms. Pagrindinis privalumas: standartizuoti ir nestandartiniai profiliai leidžia optimizuoti gamybos sąnaudas, sumažinant atliekas ir apdirbimo laiką. Profiliai skirstomi į kelias pagrindines grupes:
- Aliuminio profiliai - lengvi, atsparūs korozijai, tinka lauko konstrukcijoms ir transporto komponentams.
- Plieniniai profiliai - tinkami didelėms apkrovoms, pramonės ir infrastruktūros projektams.
- Lankstūs profiliai - kompleksinėms formoms ir nišinėms galimybėms, kai reikalingas dydžių įvairovės lankstumas.
Kokybės valdymas: pasirinkite tiekėjus su ISO 9001, užsakinėkite bandymų ataskaitas dėl medžiagų stiprumo ir atsparumo, įvertinkite geometrinius nuokrypius (tolerancijos ≤ ±0.5 mm). Pristatymo patikimumas:vidutinis vėlavimo rodiklis geram tiekėjui <5%. Įvertinkite tvarumą: medžiagų atitiktis REACH ir RoHS, perdirbimo galimybės, atliekų valdymo politika. Certifikatai: EN 1090 ir ISO 9001 rodo atitiktį Europos standartams. Medžiagų bandymai: tension bandymai (≥350 MPa plienui, ≥180 MPa aliuminiui), korozijos atsparumas, paviršiaus darbas ir suvirinamumas.
Kainų struktūra ir nuolaidos: standartiniai aliuminio profiliai 2.5-4 €/kg, nuolaidos >5 tonų 5-15%; nestandartiniai plieniniai profiliai 800-1200 €/tona, nuolaidos >20% už dideles užsakymų apimtis. Tiekėjų paieška Europoje leidžia integruoti kelis pasiūlymus vienu užklausa.
Gipso kartono profilių rinktis ir derinimas su kitomis plokštėmis

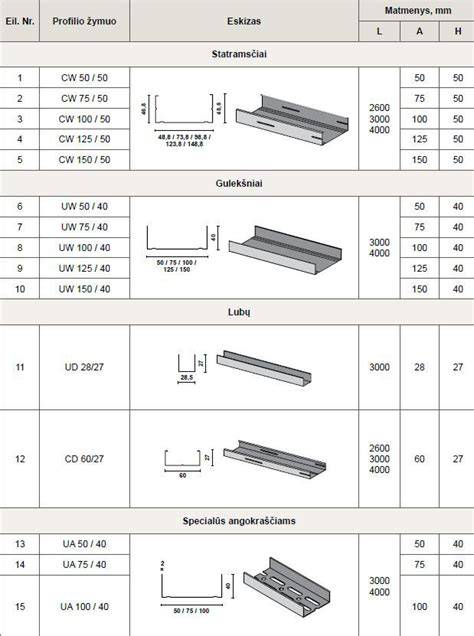

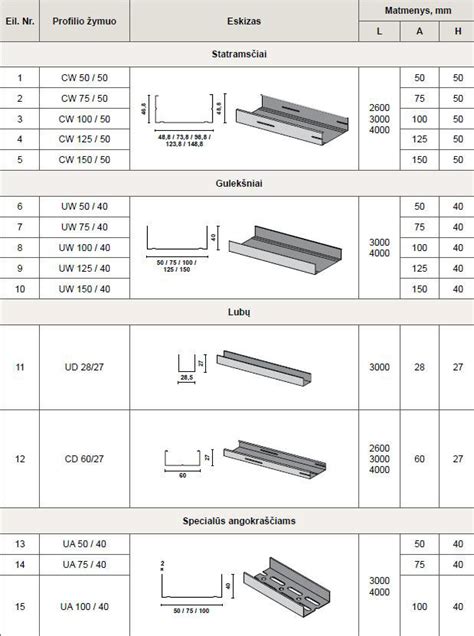

Knauf profiliai CD, UD, CW, UW - skirtingų paskirčių ir montavimo vietų profiliai. UD - lubų karkasams ir sienų apkaloms vidaus darbams; CD - lubų karkasams ir sienų plokštėms. CW - kampiniai ir pertvariniai, UW - perimetriniai ir sienų konstrukcijoms. CW profiliai turi H formos išpjovas nugarėlių kabeliams pravesti. Profilių pasirinkimas priklauso nuo to, ar montuojama lengva ar sunki apkrova, ar reikia bepakabių lubų, šachtų ar kitų nišų.
Gipso kartono lentų jungtys dažnai užpildomos glaistu, o naudoti plėtikliai ar armavimo juostos būtina priklausomai nuo sluoksnio tipo. Slydimo siūlės ir šešėlinės siūlės užtikrina, kad lubų konstrukcija judėtų laisvai, ypač dideliems plotams. Deformacinės siūlės turi būti atkuriamos naujos montavimo metu, kad išvengti įtrūkimų jungčių vietose.
Gipso kartono profilių montavimas ir įrenginių derinimas
Profiliai tvirtinami prie sienos ar lubų priklausomai nuo paskirties; perimetriniai UD tvirtinami kas 80-100 cm, o esant apkrovoms ar durų angoms, reikia atitinkamai sustiprinti UA profilius. Dažnai plokštės pranoksta standartinį ilgio limitą, todėl reikia ilginimo metodų: įsispaudimas vienas į kitą, papildomas CW ar UW profilis. Tvirtinimo taškai būtini po 3 taškus jungties ilgose sekcijose. Sienoje gulėknių ir statramsčių montavimas nuoseklus: laikomasi vienodos krypties nugariai.
Lubų kremas ir pritaikymas atliekamas atsižvelgiant į plokščių tipą: standus, akustinis ar drėgmei atsparus plokštēs. Prieš tvirtinant, patikrinama lubų kokybė ir parenkama tinkama tvirtinimo sistema; žalingo medinių balanų pagrindo neturėtų būti. Jei lubų susilieja su sienomis, daromos slydimo jungtys ir paslėpti jungtys.
Apžvalga: didesniam supratimui apie profilių įvairovę
Gipso profilių metalo gaminiai atlieka pagrindinę užduotį - sukurti tvirtą rėmą, kuriame laikytųsi kitos apdailos dalys. Dažnai jie yra universalūs, gali būti derinami tarp skirtingų medžiagų, o kartais jie pakeiami medine dėže, tačiau tai ne visada įmanoma ar tikslinga. Metaliniai profiliai turi būti tvirti, atsparūs korozijai, lengvi transportuoti ir greitai montuojami. Specialūs ilginiai, kampiniai elementai, pakabos ir prisijungimai užtikrina įvairių konstrukcijų funkcionalumą.
- Profiliai: CD (luboms), UD (luboms ir sienoms), CW (kampiniai ir šachtiniai), UW (perimetriniai).
- Karkaso montavimas: laikomasi vertikalaus ir horizontaliojo tvirtinimo, užtikrinant, kad jungtys būtų sujungtos.
- Instaliacijos: jungtys ir tarpai tarp plokščių užpildomi glaistu, naudojamos slydimo siūlės ir deformacinės siūlės.
- Medžiagų tiekimas: ieškoti ISO/EN sertifikatų, atlikti techninius bandymus ir įvertinimus dėl ilgaamžiškumo bei aplinkos poveikio.
Apibendrinant, metaliniai profiliai suteikia tvirtą karkasą, palengvina montavimą, o pritaikytos papildomos detalės užtikrina konstrukcijų ilgaamžiškumą ir gebėjimą atlaikyti apkrovas. Jie tinka tiek gipso plokštėms, tiek kitoms medžiagoms, todėl dažnai pasirenkama sprendimą atsižvelgiant į projekto poreikius, kainų intervalą ir laiką.
