Šiame straipsnyje išsamiai aptariami pagrindiniai klausimai, susiję su medinių stogo ir perdangų konstrukcijomis: kaip skaičiuojamas medinių perdangų sijų ilgis ir jų skerspjūviai, kokios apkrovos į jas patenka, ar būtinos atramos, kaip įtraukti papildomi sluoksniai (šildymas, garso izoliacija) ir kokie yra praktiniai sprendimai tarpaukštinėms perdangoms bei mansardoms.
Tarpatramiai, sijų skerspjūviai ir jų įtakos perdangos ilgiui
Tarpatramis tarp sijų 6,75 m, sijų skerspjūvio matmenys 25 x 22 cm, atstumas tarp sijų centrų 1 m. Virš perdangos bus gyvenama mansarda. Ar reikalinga atrama tokiai perdangai? Komentarai: Perdangos sijos laikys, jei sijoms panaudotos medienos klasė bus C24 (pvz. pušis), 6.75 m ilgio, sijos kas 1 m, skerspjūvis 22 x 25 cm. Apkrovus 240 kg/m2 sijos pralinksta tris kartus daugiau nei leistina, o jei per vidurį padarysite atramą, laikytų ir 100 x 200 sijos išdėstytos kas 1 metrą.
Taikant tokias apkrovas, labai svarbu teisingai įvertinti skerspjūvį ir tarpatrumpį. Paveikslėlyje (miestinės praktikos) matome, kad didesnis tarpatramis reikalauja storesnių sijų arba papildomų atramų ar pažangių kompozicinių sprendimų, pvz., posi-joist ar plieno papildomų strypų integraciją. Komerciniuose projektuose dažnai naudojami C24 klasės sijų parametrai, o tarpatramiai iki 6-7 m apima tiek tradicines lentų, tiek modifikuotas sijas su šilumos ir garso izoliacija.
Ar įskaičiuojamos galinės sienos ir ar tai tik gaminiai be montavimo?
Kaip skaičiuojama medinių stogo konstrukcijų kvadratinė kaina: ar įskaičiuojami galiniai sienų elementai, ar tik gaminiai be montavimo? Dažniausiai kainos skirstomos į kelias dalis: medžiaga (sijos, gegnės, OSB/ lentų paklotas), darbai (montavimas, sujungimai, dailylentės), ir papildomi darbai (garso/šilumos izoliacija, hidroizoliacija). Įskaitant transportą, įrengimo darbus ir medžiagų tiekimą, kaina gali ženkliai kisti. Tai priklauso nuo tiekėjo ir projekto specifikacijų.
Prieš pradedant darbą rekomenduojama tiksliai išsiaiškinti: ar į kainą įeina atramos, ar tai papildomi darbai; ar įskaičiuotas pristatymas į objekto vietą; ar į kainą įtrauktos montavimo paslaugos ir jų trukmė; kitas susijusias medžiagas (pvz., izoliaciją, garso izoliaciją, OSB ar kitus plokščių tipus). Taip pat verta pasitikslinti dėl galimų papildomų mokesčių už atvežimą ar pristatymo laiką.
Ar būtina atrama medinei perdangai?
Ar reikia atramos: tai priklauso nuo tarpatramio, sijų skerspjūvio ir apkrovų. Tarpatramio 6,75 m atveju, kai sijos 25 x 22 cm, su tarpavimo nustatymais 1 m ir C24 klase, gali būti reikalinga papildoma atrama, jeigu apkrova viršija tam tikras ribas. Įvertinus kompleksiškai, atrama gali padidinti perdangos stabilumą ir sumažinti girgždėjimą. Prieš planuojant pridėti atramą, patartina atlikti inžinerinį skaičiavimą ir konsultaciją su specialistu.
Kitas atvejis: tarpatramis 5,2 m, sijų skerspjūvio matmenys 5x20 cm, dvi sijos sujungtos varžtais (dvigubos), atstumas tarp sijų 55 cm. Ar reikalinga atrama medinei perdangai? Žinios rodo, kad esant mažesniam tarpatramiui ir dviguboms sijoms, atrama gali būti nereikalinga, tačiau tik tada, kai apskaičiuotos apkrovos ir atitinka normas. Vėlgi būtina atlikti inžinerinį įvertinimą, kad užtikrinti saugumą ir ilgaamžiškumą.
San. mazgas antrame aukšte ir galimybės betoniniam sluoksniui
Norime įrengti san. mazgą antrame aukšte, ar būtų galima išbetonuoti grindis 5 cm storio betono sluoksniu? Taikant tokį sprendimą, būtina įvertinti perdangos tvirtumą, nes betono svoris įsipaišo į apkrovas. Dažnai pasitaiko, kad cemento sluoksnis ir jo svoris reikalingi papildomoms funkcijoms (šildomos grindys, garso izoliacija). Tačiau betono sluoksnio įtraukimas į perdangą turi būti atsakingai suplanuotas su inžinieriumi, kad nestabtų perdangos. Taip pat svarbu įtraukti plokščių, sujungimų ir kitų komponentų siūlų sandarumo reikalavimus.
Tarp pirmo ir antro aukšto: sijos linkimas ir rekomenduojami sprendimai

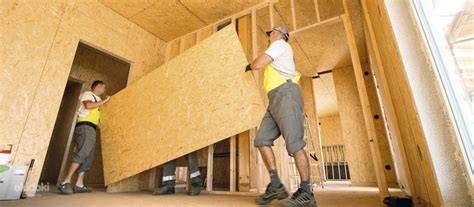

Nėra būtina atskiro atraminio taško. Yra namų, kur tarp pirmo ir antro aukšto yra medinės sijos (50x200mm, tarpai tarp jų ~500mm). Vaikštant šios perdangos šiek tiek linksta. Kaip išvengti linkimo: ar padėtų, jei ant sijų skersai būtų prisukti 50x50 mm bruseliai 300 mm atstumu ir ant jų klojamos OSB plokštės 15 mm? Taip, tam tikrais atvejais šie sprendimai padeda padidinti standumą ir sumažinti girgždymą, bet visada būtina atlikti konstrukcinį įvertinimą ir atsakingą projektavimą.
Kokie sijų matmenys plenariniams tarpatrumpiams?
Planuojama gyvenama perdanga 3x5 m. Sijos pušinės, ilgis 5,4 m (jungiasi su rąstinėm sienom). Kokie sijų matmenys turėtų būti, jeigu atstumas tarp sijų 80 cm? Šioje situacijoje būtina apskaičiuoti sijų storį ir aukštį, atsižvelgiant į apkrovas ir tarpatramį. Paprastai gaunama, kad didesnis tarpatramis reikalauja storesnių sijų arba papildomų konstrukcinių sprendimų (pvz., posi-joist integracijos), ypač kai sienos jungiasi su rąstinėmis konstrukcijomis.

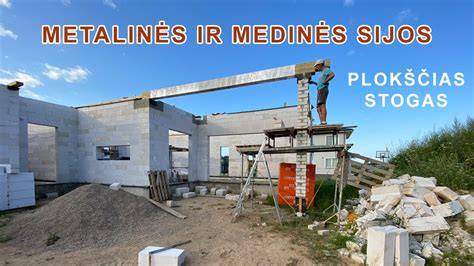

Ar dėti medinę ar metalinę siją?
Nuo sienos iki kolonos yra 5 metrai. Ar dėti medinę siją ar metalinę? Ant jos dėsis medinės gegnės ir statysis karkasinė lauko siena. Tokiu atveju medinė sija dažnai derinama su metaliniais priemoniais ar ypatingomis jungtimis siekiant didesnio atsparumo lenkimui. Pasirenkant sijas, svarbiausia įvertinti apkrovas, tarpatrumpį, šilumos ir garso izoliacijos reikalavimus bei galimus ateities pakeitimus.
Namo stogo konstrukcijoms: gilių ir techninių sprendimų apžvalga
Namo stogo konstrukcijoms numatyta C22 klasės spygliuočių mediena, drėgnumas. Ši informacija svarbi projektuojant perdangą, nes drėgnumas ir kokybė tiesiog veikia sijų ilgaamžiškumą ir jų gebėjimą išlaikyti apkrovas. Rekomenduojama naudoti sertifikuotas medienos markės sijas, kurios užtikrina reikiamą stiprumą ir atsparumą.
Kompozitinės perdangos: medžio-betono interpretacijos

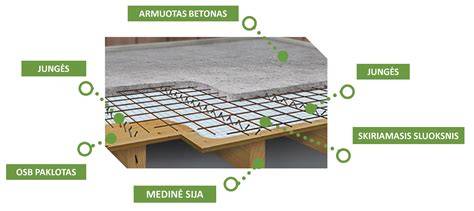

Pagal pateiktą medinės tarpaukštinės perdangos pavyzdį, siūlomas modernus sprendimas - kompozitinė medžio-betono perdanga. Ji sujungia medinę siją su betoniniu sluoksniu, užtikrinant geresnę laikomąją galią, garso ir smūgio izoliaciją. Tačiau svarbu suprasti, kad išimdamos plieninės jungtys iš tokios konstrukcijos, kompozicinis efektas dingtų, o betono sluoksnis liktų „negyva“ apkrova. Tokius sprendimus turi projektuoti vietinis inžinierius atsižvelgdamas į vietines normas ir poreikius.
MiTek ir pažangios technologijos medinių perdangų projektavimui
MiTek - tarptautinė kompanija, siūlanti inžinerinius sprendimus statybos pramonei, įskaitant BIM standartus atitinkančią „MiTek 3D Design and Engineering“ programinę įrangą. Jos posi-joist sistema - tai modernus, efektyvus sprendimas tarpaukštinėms perdangoms, derinantis medienos ir plieno privalumus. Detaliai pateikiama apie sijas „Posi-Joist“: jų konstrukcinės savybės, laikančioji jėga, tarpinės ir galinės atramos, bei kalkuliacijos modeliai. Žodžiu, kainų nustatymo ir projektavimo pagrindai priklauso nuo sijų aukščio, ilgio, pločio, bei konkrečių projektavimo reikalavimų.
Detaliųjų skaičiavimų pavyzdys ir praktiniai patarimai
Kompleksiškai įvertinti medinės perdangos sijų ilgį galima tik atliekant inžinierinius skaičiavimus, kuriuose atsižvelgiama į:
- tarpatramio ilgį ir skerspjūvio matmenis;
- medienos klasę (pvz., C24) ir jos elastingumo modulus;
- apkrovas (atskaičiuojant gyvenamąją, baldų, žmonių svorį ir papildomas apkrovas - pvz., grindų šildymą);
- papildomas konstrukcines priemones (atramos, bruseliai, OSB plokštės, gipso kartonas ir jų tvirtinimo sistema);
- garso ir šilumos izoliaciją, taip pat atsparumą vibracijai;
- betono sluoksnių įtaką (jei taikomas).
Šiame tekste pateiktos gairės ir pavyzdžiai rodo, kad medinių perdangų skaičiavimą būtina atlikti individualiai pagal projekto sąlygas. Pavyzdžiui, tarpaukštinės perdangos koncepcija, kai tarpatramis siekia 6,75 m, 25 x 22 cm sijos ir 1 m tarpai tarp sijų, gali pareikalauti atramų arba kompozitinių sprendimų, siekiant užtikrinti atitiktį apkrovoms ir normoms. Papildomi patarimai dėl girgždėjimo sumažinimo: vietoje vinių naudoti medvaržčius ar įpjautines vinis, priklijuoti perdangą klijais, o tarpo tarp OSB plokščių palikti 3 mm tarpas ir sienų atžvilgiu 6-12 mm.
Ištekliai ir checklist krekščiams projektui
- Klausimai dėl kainų: ar į kainą įtraukti galinės sienos, ar tai tik gaminiai be montavimo; ar į kainą įtrauktas transportas; ar pridėtos montavimo paslaugos.

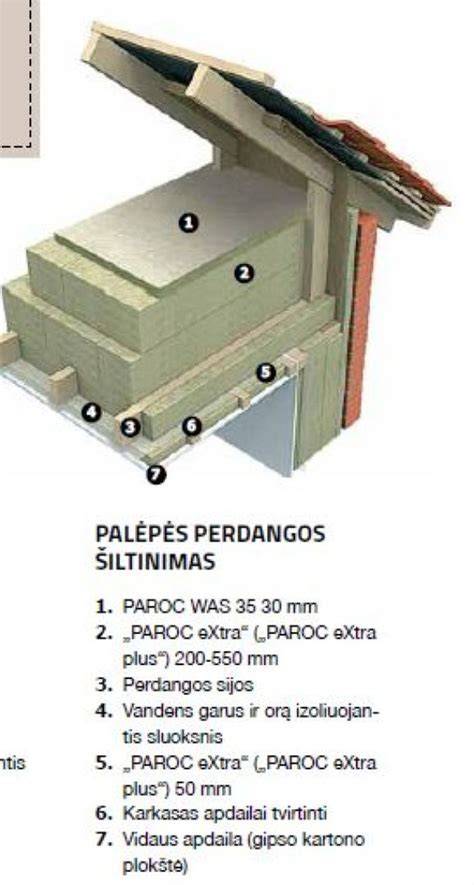

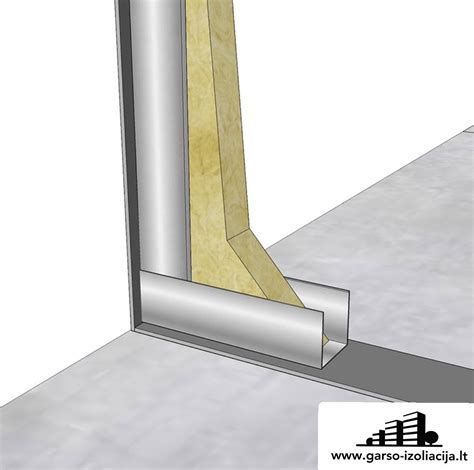

- Ar numatyta izoliacija ir garso izoliacija tarpaukštinėje perdangoje, kokio storio jos turėtų būti (min. 100 mm rekomenduojama);
- Ar reikia papildomų atramų tarpatrampiui, ar galima naudoti teisingą sijų skaičių pagal apkrovas;
- Ar yra poreikis kompozitinei medžio-betono perdangai ir kokie yra statybos reglamentai LR STR 2.01.07:2003 dėl garso klasės reikalavimų;
- Ar pasirinkta mediena turi atitinkamą drėgmės lygį ir kokią klasę (C24);
- Ar planuojamas konkretus stogo dangos tipas (šiferis, beasbestė šiferinė) ir ar reikia keisti stogo konstrukciją;
Keletas praktinių išvadų
1) Kainų ir įskaitomų darbų klausimas: į kainą dažnai įeina medžiaga, montavimo darbai, transportas ir pristatymas; tikslūs sąnaudų apimtys priklauso nuo projekto. 2) Atramos - įmanoma arba būtina, priklausomai nuo tarpatramio ir apkrovų; norint užtikrinti ilgaamžiškumą, dažnai rekomenduojama įtraukti atramas, ypač didesniuose tarpatrumpiuose. 3) Grindų ir perdangų konstrukcijų - planuojant betoninį sluoksnį ar garso izoliaciją, būtina įvertinti perdangos laikomąją galią ir tiksliai suprojektuoti. 4) Kompozitinės perdangos - modernus sprendimas, kai reikia kartu su medine sija įdiegti betoninį sluoksnį, bet tai turi būti profesionaliai projektuota.
