TERAJOINT® yra surenkama jungčių sistema sukurta įrengti deformacines siūles betoninėse grindyse, susidedanti iš viršutinių plieninių profilių skirtų kraštų armavimui, apkrovų perdavimo sistemos ir plieninės juostos, kuri yra kaip klojinys ir nuolatinė betoną atskirianti plieninė plokštė. Šios deformacinės siūlės tinka visiems didelių plotų betonavimo būdams, įrengiant grindis ant grunto ir ant atraminių polių. TERAJOINT® - didelio apkrovimo pramoninių betoninių grindų siūlių standartas, tinkamas didelių plotų pramoninėms grindims. Jėgų perdavimo sistema yra sukurta panaudojant atskiras plienines plokšteles judančias standžiose plastiko movose.
Deformacinės siūlės užtikrina patikimą apkrovų perdavimą tarp grindų plokščių, siūlėms atsiveriant iki 15 mm ir naudojamos, kai grindų storis būna nuo 100 mm iki 300 mm. Šios siūlės gali būti gaminamos su skirtingų tipų spraustų sistemomis. Vertikalus grindų poslinkis yra ribojamas dėka labai tikslių omega profilių geometrinės formos ir prie jų privirintų armatūros strypų, kurie integruojasi į betoną. Omega profilių viršutinė briauna saugo betono kraštus nuo trupėjimo eksploatacijos metu.
Deformacinių siūlių tipai ir jų įrengimas
Susitraukimo siūlės įrengiamos betonavimo metu arba po betonavimo. Po betonavimo dažniausia grindys (kartais ir sienos) yra supjaustomos. Naudojant FORMAX 1000 CV įdėtines detales, kurios inicijuoja monolitinės konstrukcijos trūkį, trūkis gali atsirasti pasirinktoje vietoje ir būti užsandarinamas, nes FORMAX 1000 CV elementai padengiami bentonitinio molio sluoksniu, kuris gavęs vandens išbrinksta ir užsandaro trūkęs.

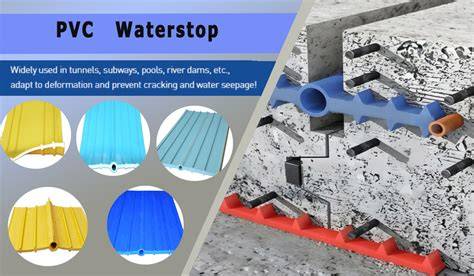

Deformacinės siūlės nešildomuose statiniuose reikia įrengti ne rečiau nei 25 metrai. Tokiu atveju deformacinės siūlės yra įrengiamos naudojant D, DA arba FV tipo PVC WATERSTOP juostas. WATERSTOP juostos atlaiko vandens spaudimą iki 5 barų. Sienose dažniausiai naudojamos D tipo juostos, o grindyse DA. Jei reikia sujungti sienos ir grindų siūlę, geriau rinktis DA tipo siūlę.

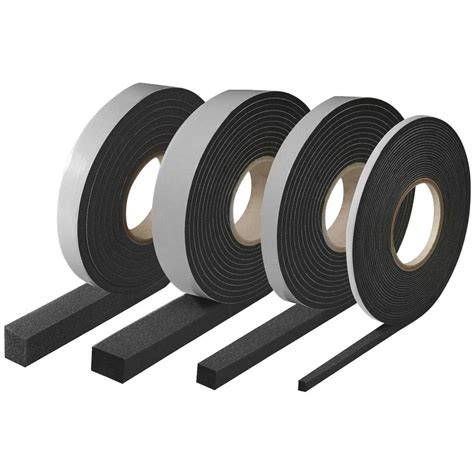

Tarpaukštinėse perdangose, kur yra drėgni procesai arba galimas vandens patekimas iš lauko, deformacinės siūlės sandarinamos hidroizoliacijos lygyje. Bituminės membranos nėra atsparios šalčiui, tad deformacinių siūlių zonose jos gali pradėti praleidinėti vandenį. Todėl siūlės zonoje rekomenduojama naudoti elastingą juostą CETLASTIC su CLV201 klijais arba įbetonuojamus JOINTEX V30 profilius, kurie toleruoja dideles deformacijas ir intensyvų automobilių eismą.
Grindų projektavimas ir įrengimas termo-deformacinių siūlių kontekste

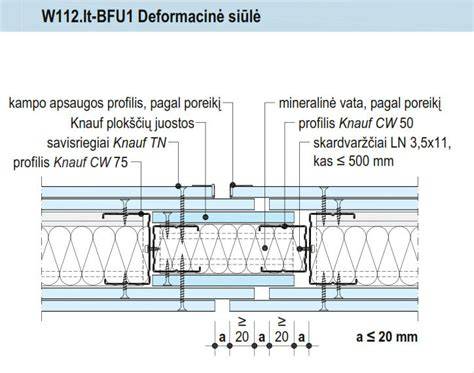

Termo-deformacinių siūlių profiliai naudojami didelės apimties betono grindims ar dangoms įrengti. Termo siūlės susideda iš dviejų 2,5 mm storio cinko ploieno omega tipo profilių, sujungtų plastmasiniais varžtais ar veržlėmis. Profiliai niveliuojami pagal sukaltus į paruoštą pagrindą armatūros strypus, kurie tvirtinami prie termo siūlių profilių, užtikrinant horizontalumą ir reikiamą aukštį bei nuolydį. Užliejus betoną, profilis lieka jame, todėl betono sluoksnis tampa dar stipresnis. Stingstant betonui, abu termo siūlės profiliai prikimba prie betono armatūrinių strypų. Traukiantis betonui, termosiūlė „perplyšta“ į dvi dalis, nutraukdama plastmasinius varžtus ar veržles, taip atsiranda temperatūrinis deformacinis tarpas, kuris gali siekti iki 15 mm. Vertikalus poslinkis apribojamas dėl profilių geometrinės formos ir į betono armatūrinius strypus įterptos skersinės jėgos perdavimo dalies.
Siūlių sandarinimo sprendimai ir praktiniai patarimai
Jei siūlė siaura (<10 mm), apsauga gali būti polimerine mastika, tačiau ji nėra ilgaamžė: grindų susitraukimai, UV poveikis ir dinaminiai įtempiai gali sukelti sandariklio gedimus. Platesnėms siūlėms polimerinės mastikos taip pat nėra idealiai tinkamos dėl atsparumo gniuždymui. Todėl taikomi specialūs profiliai ir hermetikai, kurie užtikrina ilgaamžiškumą ir įtrauktą atsparumą mechaniniams poveikiams.
Jeigu statinyje naudojama hidroizoliacija, deformacinių siūlių sandarinimui skiriama ypatinga svarba: papildomos sandarinimo medžiagos būtinos dideliems konstrukcijų plotams. Bituminėms membranoms kyla rizika prarasti sandarumą žemos temperatūros sąlygomis. Todėl dažnai naudojama elastinga CETLASTIC juosta su CLV201 klijais, kuri gali atlaikyti UV ir cheminių poveikių veikimą. Jei tarpaukštinės perdangos neturi hidroizoliacijos sluoksnio, būtina atidžiai užtikrinti sandarinimo patikimumą, nes šiame zonoje dažnai yra skersinę jėgą perdavinantys elementai ar inkaruotieji galai.
JOINTEX V30 yra įbetonuojami arba montuojami ant siūlės profiliai, kurie užtikrina, kad siūlių elementai derėtų ir nereaguotų į agresyvios cheminės aplinkos poveikį. Ši siūlė atlaiko dideles deformacijas ir intensyvų automobilių eismą, sulaikydama vandenį ant perdangos.
Ottoseal S34, Ottoseal S70 ir Ottoseal S140 siūlių silikonai gali būti naudojami pramoninių grindų sandarinimui dėl jų cheminio atsparumo ir aukšto elastingumo. Tokie sandarikliai dažnai naudojami vietose, kur yra natūralios akmens dangos ar didelės apkrovos.
Dokumentai ir normatyvai, susiję su pramoninėmis grindimis
Pramoninių grindų projektavimo ir įrengimo kontekste svarbiausi reglamentai apima STR 2.05.05:2005 „Betoninių ir gelžbetoninių konstrukcijų projektavimas“ bei STR 2.05.04:2003 „Poveikiai ir apkrovos“ ir kitus su įranga susijusius reglamentus. Projektas turėtų įtraukti geologinius ir grunto kokybės tyrimus, numatyti viršutinio sluoksnio storį ir dangą, o taip pat parinkti optimalią betono sudėtį ir visą konstrukciją. Be to, reikia atsižvelgti į įrengimo technologijas, siūlių tipo pasirinkimą, hidroizoliaciją ir sandarinimo sprendimus, kad užtikrintumėte ilgaamžiškumą.
Mažoms įtemptoms siūlėms sandarikimui naudojamos silikoninės medžiagos su specialiais priedais, o dideliems plotams - specialūs profilių sistemų deriniai. Pavyzdžiui, remontuojant ar atnaujinant terasų dangas, rekomenduojama įterpti papildomus kompensacinius laukus apie 6-8 m², kad užtikrinti vienodą deformacijų pasiskirstymą ir išvengti šiluminio plėtimosi poveikio žymiai didesnėse zonose.
Filmas apie pramoninių grindų betonavimą primena: „Velnias slypi detalėse“ ir detalėse slypinčios klaidos gali lemti didelius nuostolius. Todėl įmonės, kaip UAB „Grinduva“ ar „Betongrindis“, akcentuoja projektavimo, betonavimo technologijų ir kokybės kontrolės svarbą. Grinduva teigia, kad be profesionalios patirties ir ilgametės praktikos sunku užtikrinti aukštą kokybę ir laikytis technologinių reikalavimų.
Inovacijų ir praktinių sprendimų apibendrinimas
Deformacinių siūlių sistema yra kompleksiškai sudaryta iš profilių, hermetikų, hidroizoliacijos sprendimų ir papildomų aksesuarų, kurie užtikrina ilgaamžiškumą, atsparumą įtempiams bei šiluminėms deformacijoms. Įvairūs sprendimai - nuo D/DA/FV WATERSTOP juostų iki JOINTEX V30 profilių ir CETLASTIC juostų - leidžia pasirinkti tinkamiausią sprendimą kiekvienai statinio konstrukcijai, grindų tipui ir exploatacinei aplinkai.
- Įvertinti statinio paskirtį, apkrovas, eksploatacines sąlygas bei hidroizoliacijos poreikį.
- Atsižvelgti į grindų storį, dangos tipą ir klimato sąlygas siekiant nustatyti tinkamus siūlių tipus ir sandarinimo sprendimus.
- Pasirinkti tinkamą terminių siūlių profilį, matmenis ir montavimo eigą, užtikrinant horizontalius ir vertikalius poslinkius įtakos apimtims.
- Apsvarsto hidroizoliaciją, papildomus kompensacinius laukus ir tinkamą sandarinimo medžiagų pasirinkimą.
Grindų kokybė priklauso nuo projekto techninio lygio, optimalių betono sudėtinių medžiagų, technologijų laikymosi ir tinkamos kietėjimo sąlygų užtikrinimo. Kiekvienas sprendimas turėtų būti pritaikytas konkrečiai patalpai, apkrovoms ir eksploatavimo sąlygoms, o įrengėjai turi užtikrinti kvalifikaciją, patikrintas technologijas ir nuoseklų kokybės kontrolės procesą.
