Šiame vadove pateikiami pagrindiniai medinių perdangų, pamatų ir cokolio sprendimai, skirti projektavimui Lietuvoje. Apžvelgiami įvairūs perdangų tipai, jų sandara, šiltinimo ir garso izoliacijos poreikiai, taip pat detalės, kurios dažnai naudojamos sienų, stogo ir įvadinių konstrukcijų segmente.
Perdangos konstrukcijos ir taikymo sritis
Perdanga - horizontali namo konstrukcija, atitverianti du namo aukštus, aukštą nuo palėpės arba dengianti kitas patalpas, kaip, pavyzdžiui, rūsį. Tai sudėtinė konstrukcija, turinti atlaikyti lenkimo poveikį, kuris susidaro nuo vertikaliai virš jos veikiančių pertvarų, įrenginių, gyventojų, baldų apkrovų bei savojo svorio. Perdangos yra remiamos ant išorinių namo sienų ir laikančiųjų pertvarų (arba pamatų), o esant dideliems tarpatramiams, pridedamos ir klijuoto medžio sijos, metalinės sijos bei kolonos. Perdangos konstrukcija „suriša“ namą, pridėdama papildomo standumo ir stabilumo.
Tarpaukštinės ir rūsio perdangos
Tarpaukštinė perdanga - lubų/grindų konstrukcija tarp pirmojo ir antrojo namo aukštų. Karkasiniame skydiniame name ji visada medinė. Rūsio perdanga - horizontali konstrukcija, skirianti rūsį nuo medinio aukšto virš jo. Vieni klientai daro šią perdangą betoninę, kiti - medinę.
Viršutinis aukštas ir terasa
Viršutinio aukšto perdanga / pastogės perdanga - lubos, atitveriančios viršutinį namo aukštą nuo palėpės. Jos dažniausiai formuojamos su stogo santvarų horizontaliosiomis sijomis. Dėl iš palėpės esančių mažesnių apkrovų nei iš gyvenamojo aukšto, ši perdangos konstrukcija dažniausiai būna paprastesnė. Pagrindinė ir dažniausiai pasitaikanti medinė perdanga - tai perdanga tarp namo aukštų.
Medinės perdangos karkasuose
Karkasiniuose skydiniuose namuose naudojamos medinės perdangos - tai sijos su jas dengiančiu lentų paklotu arba plokšte ir kitais reikalingais sluoksniais. Grindų danga - baigiamasis grindų sluoksnis (su paklotu), dažniausiai dedamas tiesiai ant OSB plokštės. OSB plokštė - grindims standartiškai naudojama impregnuota 22 mm plokštė (esant c/c 600 mm). Taisyklingas jos montavimas padeda išvengti grindų girgždėjimo.
Apšiltinimo principai
Apšiltinimas - kadangi perdanga yra tarp aukštų ir skiria dvi pilnai gyvenamąsias vidaus patalpas, šilumos izoliacija čia nebūtų būtina. Tačiau ji dažnai naudojama kaip garso izoliacijos elementas, kad neliktų tuščios ertmės aidui susidaryti. Minimalus rekomenduojamas izoliacijos storis - 100 mm, tačiau gali būti pilnai užpildytas karkasas.
Loteliai, gipsas ir papildomi sluoksniai
Loteliai - mediniai tašeliai, dažniausiai 45×45 mm skerspjūvio, kalami priešinga kryptimi nei sijos, po izoliuotu perdangos karkasu. Tam, kad jų tarpuose ir prie jų būtų išvedžioti elektros laidai, apšvietimas. Šiuos lotelius galima didinti, esant poreikiui (pvz.: LED apšvietimui dažnai reikia 70 mm lotelių).
Gipsas - lubų apdailos plokštė (gipso kartono plokštės). Jei pasirenkamos gipso kartono plokštės, lotelius rekomenduojame montuoti c/c 400 mm, kad plokštės neišlinktų. Jei OSB plokštės su špuntu, atramos atitaikyti nebūtina, nes špunto profilis formuoja tarpą automatiškai.
Profesionalūs sprendimai skirtingoms rinkoms
Norvegijoje ir Švedijoje taip pat esame darę akustines priešgaisrines perdangas. Joms dedami papildomi sluoksniai. Vienas sprendinių: tarp parketo ir OSB dedama plaukiojanti gipso kartono plokštė ir 2 cm kieta vata, o iš apačios loteliai tvirtinami ant specialių metalinių profilių ir dedamas papildomas gipso kartono sluoksnis.
Reikalavimai ir projektavimas
Jei yra poreikis spec. perdangai, ją suprojektuoti turi vietinis šalies inžinierius/specialistas, kad atitiktų visus keliamus reikalavimus. Mūsų namuose naudojame sertifikuotas C24 stiprio medines sijas. Jų skerspjūvis ir ilgis individualiai skaičiuojamas kiekvienam projektui pagal jo paskirtį ir atitenkančias apkrovas. Mažų patalpų namams dažnai naudojamos 45×220 arba 45×240 skerspjūvio sijos. Lentelėje pateikiami apskaičiuoti maksimalūs perdangų sijų ilgiai esant aprašytai apkrovų sąlygai ir naudojant C24 medieną. Tačiau rekomenduojama kiekvieną perdangą apskaičiuoti pagal konkrečias projekto sąlygas.
Betono sluoksnių įtaka
Taip, dažnai dedamas 50 mm storio betono sluoksnis šildomų grindų formavimui. Svarbu, kad betono svoris būtų įskaičiuotas į perdangai tenkančias apkrovas. Dėl to vertėtų išsiaiškinti papildomus grindų sluoksnius, kuriuos klientas ketina įdiegti. Galiausiai nereikalinga, bet rekomenduojama dėti bent 100 mm izoliaciją, kad sumažėtų aido perdangos viduje.
Dažniausiai pasitaikantys mitai
Žinau, kad medinė perdanga neatspari vibracijai. Galbūt tai mitas, bet šiuolaikinės technologijos ir principai padeda tai išspręsti. Vietoje vinų rekomenduojama naudoti medvaržčius arba specialias suktas vinis, kurios neleis perdangos kraštams kilnotis. Taip pat svarbu perdangą priklijuoti montavimo klijais. Tarpas tarp perdangų sijų neturėtų būti didesnis nei 600 mm, kad sumažėtų plokštės linkis.
Techniniai montavimo niuansai
- Tarp OSB plokščių turi būti paliktas 3 mm tarpas, o nuo sienų - 6-12 mm.
- OSB plokščių sujungimai turi turėti grindų sijų atramą. Jei plokštės turi špunto profilį, atramos nėra būtinos.
- Takai ir laidai turi būti išvedžioti per lotelius, kurios įtvirtintos į karkasą.
Skirtingų sistemų pasirinkimo pavyzdžiai
- Drėgnose patalpose: Lauko perdangos šiltinimas. Vėdinama sistema. Cokolis. Palangės ir angokraščiai su vidaus šiltinimu.
- Grindys ant grunto: GG-1 Šildomos grindys ant grunto drėgnose patalpose; GG-2 Grindys ant grunto esant aukštiems gruntiniams vandenims; GG-3 Perdanga virš automobilių stovėjimo aikštelės.
- Pertvaros šiltinimas: PP-3 Lauko perdangos šiltinimas. Tinkuojama sistema. Ištrauktas cokolis.
- Lauko sienos šiltinimas: SiV serijos sprendimai vidaus šiltinimui; SiV-7 Parapetas; SiV-8 Lauko sienų šiltinimas su tinkuojama sistema.
Šilumos izoliacija stogo ir sienų segmente

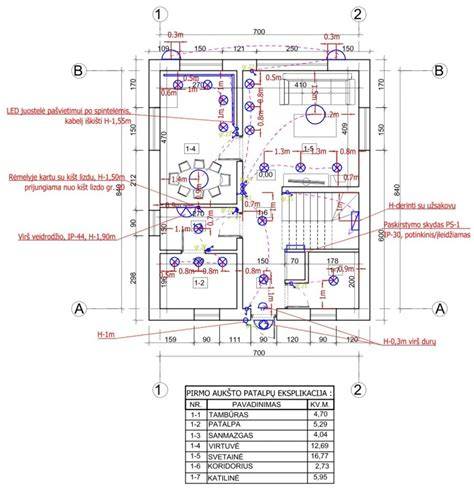

Stogo ir sienų šiltinimo sprendimai aprėpia plokščių stogų šiltinimą, skirtingo tipo parapetus ir skydinius karkasus. Detalesnės pavyzdžių serijos įtrauktos į rengiamus DWG ir PDF brėžinius, kurie pateikiami Lietuvos rinkai. Sprendimai gali skirtis kitose šalyse, todėl atitikties kontrolė yra svarbi.
Naudingi patarimai projektavimui ir statyboms
- Tinkamai naudoti šiltinimo detales, atsižvelgiant į konkrečias projekto sąlygas, šilumos fizikos principus ir galiojančius norminius dokumentus.
- Atsakomybė už projektą tenka atsakingam asmeniui, kuris taiko šias detales.
- Perdanga turi būti projektuojama atsižvelgiant į tarpatramio ilgius, apkrovas, šilumą ir garso izoliaciją.
