Perdanga yra vidaus horizontalios konstrukcijos dalis, kuri dalija pastatą į aukštus ir turi užtikrinti tiek nuolatines, tiek laikinas apkrovas nuo žmonių, baldų, savojo svorio, grindų ir pertvarų masės. Taip pat svarbu užtikrinti gerą garso izoliaciją tarp kaimyninių patalpų bei užtikrinti saugumą gaisro atveju. Straipsnyje nagrinėjami keli perdangų variantai ir jų apkrovos charakteristikos: monolitinė surenkama perdanga Teriva, monolitinė surenkama perdanga Velox, perdanga iš surenkamų gelžbetoninių plokščių, bei medinė perdanga iš Nailweb sijų.
1. Teriva - monolitinė surenkama perdanga

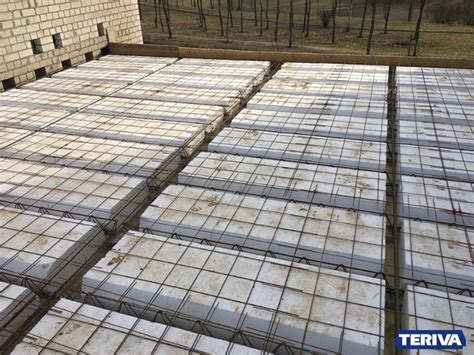

Teriva perdangos yra tankiai briaunotos sijų ir tuščiavidurių blokelių perdangos, sudarytos iš lengvų gelžbetonio sijų su erdvine plieno santvara, tuščiavidurių blokelių ir monolitinio betono, liejamo statybos aikštelėje. Tuščiaviduriais blokeliais užpildoma perdanga yra lengvesnė nei tradicinės perdangos. Viskas užliejama viršutiniu betono sluoksniu. Tokia perdanga yra lengva ir patvari. Perdangos ilgis 1.8-7.2 m, tačiau galima formuoti papildomus stiprinimus pagal projektą. Viduje gali būti formuojama laikomoji sąrama, atitinkanti perdangos storį. Perdanga pasižymi dideliu atsparumu ugniai. 2 pav.
Pagrindinis privalumas - perdangą Teriva galima sumontuoti rankomis, nereikia sudėtingų įrenginių ar krano. 1 m² svoris su betono sluoksniu apie 260 kg, nereikia papildomo išlyginamojo sluoksnio. Įrengiami tarpatarpiai, o plokštės dažnai naudojamos tiek individualiuose, tiek visuomeniniuose pastatuose. Ši perdanga įtraukta į plačiąją rinką dėl lengvo montavimo ir pakankamai geros garso bei šilumos izoliacijos, o jos atsparumas ugniai taip pat reikšmingas.
Charakteristikos (kriterijai) gali būti pavartotos vertinant masę, šiluminę varžą, laikomąją gebą, garso izoliaciją, o taip pat ekonominius kriterijus. 1.4 lentelėje aprašyti K1-K8 kriterijai atitinkantiems perdangos aspektams. 1.5 lentelėje pateikiami perdangos duomenys, o 1.6 lentelė - matricos normalizavimas į bedimensinę formą.
2. Velox - monolitinė surenkama perdanga
Velox sistema sukurta kaip greitas, lengvas ir ekonomiškas sprendimas renovacijai bei restauracijai. Perdangos pagrindą sudaro monolito formuojančios skiedrų cemento plokštės, kurios naudojamos kaip liktinis klojinys. Klojinio montavimas yra paprastas, nereikia kvalifikuotos darbo jėgos ar sudėtingų mechanizmų. Perdangos blokai dedami ant lentų ir sujungiami su sienos plokštėmis vinimis. Plokščių ir perdangos bloko sujungimo vietose, betono pylimo metu, reikalingi laikini išramstymai. Po užpylimo nereikalingas papildomas išlyginamasis sluoksnis. Ši perdanga pasižymi greitu montavimu, nedideliu svoriu ir gali uždengti iki 12 m ilgio tarpus be papildomų atramų. 4 pav.
Reikalingam tarpatramiui 1 m² Velox perdangos sveria apie 310 kg (kintant tarpatramiui ir apkrovoms). Be to, paviršiaus garso izoliacija ir šilumos izoliacija yra gana aukštos: šilumos izoliacija gali būti iki 2,6 m²K/W. Taigi Velox variantas gerai tinka atnaujinimams ir renovacijoms, kai reikia greitai ir lengvai įrengti perdangą su gera šilumine ir garso izoliacija.
3. Perdanga iš surenkamų gelžbetoninių perdangos plokščių
Šio tipo plokštės gaminamos iš ne žemesnės kaip C40/50 klasės sunkiojo betono, armuojamos iš anksto įtemptais plieniniais lynais (7 vijų lynai, 9,3-12,5 mm). Šios plokštės suteikia didelę laikomąją galią, dažnai naudojamos daugiaaukščiuose pastatuose ir dideliuose matmenyse. Bene vienas didžiausių privalumų - labai greitas montavimas, nes kranas atlieka didžiąją darbo dalį. Plokštės yra didelių gabaritų (standartas 1200 mm pločio), o transportavimo ir sandėliavimo logistika sudėtingesnė. Galima gaminti siaurintas plokštes, pjovimą ilginiuose pjovimo vietose atliekant taip, kad laikomoji galia neapleistų atitinkamo skerspjūvio plokštės. Ekstruzinės plokštės suteikia paprastą montavimą, galimybę naudoti įvairias sienas ir sijų sistemas. 5-7 pav., 1.2 lentelė, 1.3 lentelė.
AB „AKSA“ siūlo kiaurymėtas plokštes su plataus diapazono aukščiais (200-500 mm). Plokštės gali būti pritaikytos prie įvairių apkrovų schemų pagal klientų poreikius. Jos turi CE ženklą ir atitinka EN 1992/EC2 standartus. Į plokščių tuštumas po užpylimo įdedama speciali armatura, o užbaigus montavimą siūlės užpildomos betonu, formuojant vientisą konstrukciją. Perdangos plokštės gali būti montuojamos ant mūrinių, monolitinių arba gelžbetoninių sienų, taip pat ant metalinių sijų. Šio tipo plokštės yra ypač populiarios dėl greito montavimo, lygiais paviršiais ir geros laikomosios galios. Taip pat yra galimybė užsakyti plokštes su pakėlimo kilpomis.
4. Medinė perdanga iš Nailweb sijų
Medinės perdangos - seniausia natūrali statybinė medžiaga, plačiai naudojama ir šiandien. Mediena gali būti lapuočių ar spygliuočių, tačiau spygliuočių mediena dažniausiai naudojama kaip statybinė mediena. Medinis perdenginys dažnai įrengiama iki 5 m tarpatramiams, tačiau yra galimybė perdengti didesnes angas. Perdangos pagrindinis laikantysis elementas yra siją, ant kurios įrengiama grindų danga ir lubos. Sijos dedamos kas 0,6-1,2 m priklausomai nuo apkrovų ir skerspjūvio, užtikrinant įlinkį ne didesnį nei 1/250 tarpatramio. Gamybos metu sijos gali būti iki 20 m ilgio. Perdaga remiasi į blokelių mūro sienas; sijos galai hidroizoliuojami ir įrengiama tinkama atrama. Sijos aukštis apie 32 cm, plotis 12 cm. Viršuje įrengiama OSB arba kitokia uždengianti plokštė, ant kurios bus išlygintas sluoksnis ir grindų danga. 9-11 pav.
Lubų apdailai ir garso izoliacijai gali būti naudojamos gipso kartono plokštės arba kitokios lubų dailylentės. Gipskartonio plokštės sore interventionu gali būti montuojamos su tarpeliais 400 mm, kad neliktų įlenkimų. Norint pagerinti garso izoliaciją, galima naudoti papildomus sluoksnius tarp parketo ir OSB, įrengiant plaukiojančią grindų dainą. Naudojamos šiuolaikinės technikos - sertifikuotos C24 stiprumo klasės medines sijas; sijos skerspjūvio pasirinkimas priklauso nuo projekto. Taip pat svarbu, kad perdanga būtų tinkamai užpildyta izoliaciniusluoksniu, kuris teiktų garso izoliaciją. 10 pav.
5. Pagrindiniai perdundos parametrai ir jų svarba
Perdanga turi užtikrinti ne tik laikomąją galią, bet ir garso izoliaciją, šiluminę varžą, atsparumą ugniai, bei ekonominius rodiklius. K1 - masė, kg/m²; K2 - šiluminė varža, m²·K/W; K3 - storis, m; K4 - skaičiuotinė apkrova be nuosavo svorio, kai plokštės ilgis 7.2 m, kN/m²; K5 - atsparumas ugniai, K6 - garso izoliacija, K7 - darbo sąnaudos, žm.val./m²; K8 - kaina, Lt/m². 1.4 lentelė ir 1.5 lentelė pateikia pagrindinius vertinimo kriterijus. 1.3 lentelė rodo medinių perdangų plokščių savybes ir jų naudojimo sritis.
Analizės metu naudotas daugiakriterinis vertinimas: ekspertinis palyginimas, organoleptinės nuomonės metodas, bei naudingumo matricų skaičiavimai. Rezultatai rodo, kad didžiausią subjektyvų reikšmingumą turi perdangų kaina (K8) ir darbo sąnaudos (K7), o techniniai prioritetai dažnai lemia šiluminės varžos svarba. Tačiau projektų specifika gali lemti skirtingus prioritetus: kai svarbiausia - šiluminė varža, medinė perdanga (A4) laikoma geriausiu pasirinkimu, tačiau reali situacija dažnai lemia g/b kiaurymėtos perdangos plokštės (A3) pasirinkimą dėl kainos ir gyvybingumo. 1.8-1.12 lentelės rodo, kaip skaičiuojama naudinga vertė ir kaip ji priklauso nuo kriterijų svorio bei tarptautinių standartų.
Perdangos pasirinkimas priklauso nuo pastato tipo ir apkrovų lygio: monolitinės gelžbetoninės perdangos dažnai pasirenkamos visuomeniniuose, gamybiniuose ar pramoniniuose pastatuose dėl didelių apkrovų ir sudėtingos formos, o surenkamos perdangos - daugiaaukščiams gyventojų namams, bendro naudojimo patalpoms ir rekonstrukcijoms. Medinės perdangos dažnai taikomos mažesniems tarpatramiams ir ribotiems aukštams, kur svarbios natūralios medžiagos savybės. NT NP5 įmonė pristato lengvųjų plonasienių plieno perdangų gamybą kaip alternatyvą, kurios puikiai tinka moderniausiems statiniams. Perdangos plokštės kainos kinta priklausomai nuo tipo ir pasirinkto sprendimo, o gamybos ir montavimo procesai laikomi svarbiausiais siekiant efektyvaus projekto įgyvendinimo.
Praktiniai patarimai projektui
- Skaičiuokite apkrovas pagal realias naudotojų, baldų ir įrangos mases, įtraukdami savo svorį ir betono sluoksnį, jei taikoma.
- Apsvarstykite garso izoliacijos reikalavimus, ypač tarp aukštų patalpų, ir pasitelkite papildomus garso izoliacijos sluoksnius kai reikia.
- Rinkdamiesi medžiagas atkreipkite dėmesį į degumo reikalavimus, atsparumą ugniai ir šiluminę varžą, priklausomai nuo patalpos paskirties.
- Naudokite skirtingus perdangos tipus pagal tarpatramio dydžius ir įrangos apkrovas; didesniems tarpatramiams dažnai reikalingos surenkamos gelžbetoninės plokštės ar plieninės perdangos.
- Apsvarstykite ekonominę komponentę: medinės perdangos gali būti pigesnės iš pradžių, tačiau gali būti ilgesniam laikui brangesnės prižiūrėti; plokščių perdangos dažnai suteikia greitesnį montavimą ir mažesnes statybos laikotarpių sąnaudas.
Taip pat svarbu įtraukti pagal ad hoc situacijas individualias plokščių ir sija pristatymo galimybes, nagrinėjant kliento poreikius, teritoriją bei technines specifikacijas. Jei reikia, galima įtraukti 1-2 lenteles, pavyzdžiui, 1.8 lentelė su kriterijų prioritetų įvertinimu ar 1.10-1.12 lentelių su naudingumo matrica, kad iliustruotų skaičiavimus.
