Tikriausiai jau girdėjote apie medinius namus, kurie anksčiau buvo statomi kalvotose vietose be nė vienos vinies. Tokių namų pavyzdys rodo, kad medines dalis galima „prisiūti“ taip, kad jos tvirtai priglustų viena prie kitos ir tuo pačiu tvirtai stovėtų. Kniedijimas (1 pav., 1 dalis) gerai išlaiko jungtį tik viduje tuo atveju, kai tai atliekama dviem vinimis. Tai taip pat taikoma pasimatymams pagaminti medvaržčiais. Paprasčiausias būdas sujungti medieną yra sujungimas per juosmenį, kai dvi medžiagos yra sulankstytos viena ant kitosgog ir bakstelėkite jungtį, pritvirtinkite vinimi arba varžtais mediena (1 pav., 2a dalis).
Jungtis yra patvaresnė, jei ji yra iš kiekvienos dalys įstrižai nuimama po vieną sluoksnį, kad gautųsi pasviręs Z jungtis (1 pav., 2b dalis). Jei sąnarys bus veikiamas spaudimo jungties kryptimi, tada geriau kiekvieną dalį paimti į vietą pašalinkite pusę siūlės storio ir atlikite sujungimą pagal paveikslėlį 1, 2s dalis. Dantytas atvartas sudaro tvirtą ištemptą jungtį ir nenaudojant varžtų. Didesnius gabalus saugiau sujungti su krašto įpjova arba ant liežuvėlio ir griovelio (1 pav., 3 dalis).
Norėdami atlikti ryšį, jant vieno gabalo susidaro plunksna, o kitame - griovelis (kaip šis sandūros atsiranda su medinėmis grindimis arba parketu). Paprasčiau sujungti briaunos pjūviu, kur yra abi dalys supjaustyti tokiu pačiu būdu. Atliekamas sujungimas mediniais kaiščiais (2 pav., 1 dalis). naudojant apvalius arba kvadratinius medinius kaiščius. Tokie ryšiai matomi prie stalų ir kėdžių. Apvaliems kamščiams, kurie yra padalinti arba pagaminti tekinimo staklėmis, antroje dalyje jie sujungiami gręžti skyles. Yra galimybė gręžti abiejose jungties dalyse angos ir kamščiai daromi atskirai iš kietmedžio. Tai svarbu kad jungtyje turi būti bent du kamščiai (yra maždaug vienas kamštis galimybė pasukti medžiagą tarsi aplink ašį) ir kad skylės būtų gilesnės nei kamščių ilgis. Pasveriamas kaltu pagamintas kamštis (2 pav., 2 dalis).
tai daro tokia pat kaip ir reikalinga skyle, bet ji skirta sujungimui su tokiu būdu pagamintu kištuku pakanka tik vieno kištuko. Ilgesniems gabalams rišti išilgai šonų taikomas Trapecinė jungtis (sąnarys uodegos formos) (2 pav., dalis 3). Šios jungties sukūrimas reikalauja daug kantrybės ir ikibent jau įrankis. Jis naudojamas sujungiant lentynas. Pagrindinis Nrtokio ryšio pakanka, kad sujungimas gali būti atliktas tik ant šono. Trumpesnės detalės sujungiamos su liežuvėliu ir grioveliu (2 pav., dalis 4). Sujungimai, kurie čia yra trumpesni, yra pagaminti taip pat, kaip ir kode lentos patosui, tik čia jos trumpesnės.
Kampinėms jungtims taikoma įstriža plunksnų jungties forma.griovelis (3 pav., 2 dalis) arba griovelio įduba trikampė jungtis kištukas arba iš išorės pritvirtinta trikampė armatūra (3 pav., 3 dalis). Atliekamos jungtys, kurias galima be vargo išardyti naudojant kamštį ir pleištą (3 pav., 4 dalis). Jei dėl kokių nors priežasčių negalime atlikti kaiščio sujungimo, tada tvirtą jungtį galima pasiekti padarius pleištą iš kieto medžio gabalas, kurio kampas yra nuo 2 iki 5°, arba metalinis pleištas, plaktukai į kištuką kuris anksčiau buvo įtrauktas į angą (4 pav., 1 dalis). Pleištas išplečia kištuką ir taip sustiprina ryšį. Šio ryšio pavyzdys yra plaktuko galvutės tvirtinimas prie lentos.
Galiausiai parodysime keletą savarankiško palaikymo pavyzdžių konstrukcijos. 4 paveiksle, 3 dalyje, parodytas pasvirusios sijos pasvirimas ant horizontalės. Su tokiu ryšiu vyksta skilimas įstrižinės jėgos horizontaliai ir vertikaliai. Veikia vertikali jėga ant horizontaliai padėto sijos, o horizontali veikia ant sijos "nosies". 5 paveiksle parodyta "apkrova" ir "savalaikis" durų konstrukcija. Aukščiau esančiame paveikslėlyje tai matote dėl durų vyrių svorio deformuotis (durys nuleistos). Viduriniame paveiksle matosi, kaip jas paspaudus galima atidaryti duris padaryti savarankišką. Svarbu, kad medienos jungiamosios dalys būtų pagamintos tokios, kokios yra kuo tiksliau, t.y. kad kamštis tiksliai tilptų į angą, o dantis danties skylė ir kt. Norėdami tai pasiekti, turime arba tiksliai išmatuokite ir pažymėkite, naudokite specialų įrankį arba padarykite ablon arba... ir pan. Tačiau paprasčiausias sprendimas yra pirmiausia padarykite vieną dalį, tada naudokite ją kaip šabloną pažymint antrąją dalį.
Mediena yra viena iš pagrindinių statybinių medžiagų, tarpusavyje medienos konstrukcijos tvirtinamos specialiais medienai skirtais tvirtinimo elementais. Bene daugiausia medienos tvirtinimo elementų naudojama karkasinių namų statyboje. Jau praeityje laikai, kai pagrindinis elementas medienos jungimui buvo vinys. Net medvaržčių medienai atsirado daug ir pritaikytų sąlygoms, kuriose anksčiau jie nebuvo naudojami. Tvirtinimo elementus derinant su klijais gaunama itin tvirta medinė konstrukcija. Šiame straipsnyje apžvelgsime tvirtinimo elementus, jų savybes, pritaikymą ir reikiamus kiekius. Taip pat pagrindines medienos konstrukcijų jungtis. Tačiau norėčiau pabrėžti, kad tai tik bendros rekomendacijos, statant namą mazgus ir jungtis pagal jiems tenkančias apkrovas turėtų apskaičiuoti konstruktorius.
Kokias medienos tvirtinimo detales pasirinkti
Pagal naudojimo vietą medienos tvirtinimo elementai skirstomi į lauko ir vidaus. Atitinkamai jie būna apsaugoti nuo išorės poveikio. Nuo tvirtinimo elemento apsauginio sluoksnio labai priklauso jo kaina. Lauko tvirtinimo elementai dažniausiai nuo nepalankių atmosferos sąlygų apsaugomi storesniu cinko sluoksniu. Cinkas saugo pagrindinį metalą nuo sąlyčio su deguonimi. Veikiamas aplinkos sąlygų cinkas plonėja ir ilgainiui atsidengia tvirtinimo elemento metalas. Medvaržčių cinko sluoksnis per metus neagresyvioje aplinkoje per metus sumažėja apie 1-1,5 mk ir 6-8 mk agresyvesnėje aplinkoje. Tvirtinimo elementų cinko storis gali skirtis priklausomai nuo padengimo būdo. Karštu cinku dengiant cinko storis gali būti 50-150 mikronų, nors dažniausiai būna apie 20-45 mikronų storio (EN ISO 1461). Elektrolizės būdu cinkuojant cinko storis būna 5-15 mikronų (EN ISO 2081). Yra daugiau apsauginių paviršių iš cinko, chromo, kitų antikorozinių dangų. Pažangūs gamintojai yra sukūrę savo firminius padengimus, kurių sudėties ir technologinio proceso neatskleidžia. Pavyzdžiui, “Essve” siūlo aukštos antikorozinės apsaugos medvažčius su CorrSeal ar M - Fusion danga.

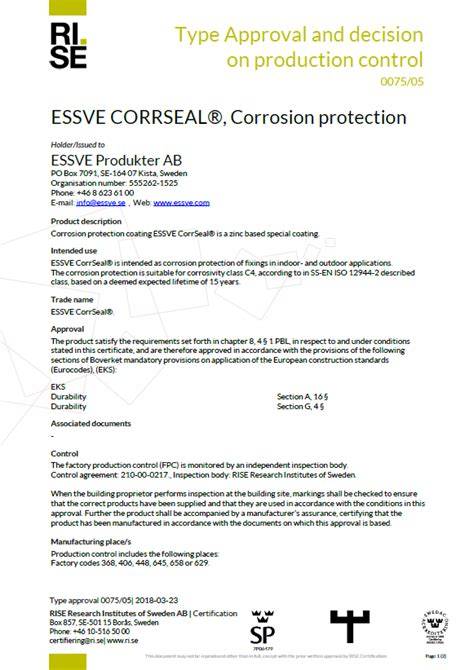

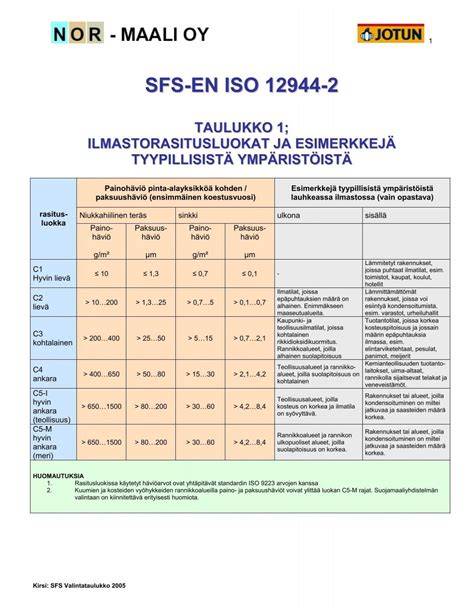

CorrSeal technologijoje cinkuojama be chromo, gaunama produkcija, kurią galima naudoti C4 aplinkoje. Apsauginį sluoksnį sudaro 5-ių lygių apsaugos, nors medvaržčių kaina panaši į žemesnio apsaugos lygio karšto cinkavimo medvaržčių kainą. Įprastinėse technologijose chromo druskomis apdorojus cinką, tai gali pailginti tarnavimo laiką apie 3 kartus. Tokie medvaržčiai vadinami geltonai pasyvuotais. M-Fusion technologija - kai naudojant slėgį ir aukštą temperatūrą susimaišo cinkas ir geležis elementų paviršiuje. Taip pat išgaunama aukšta apsaugos nuo korozijos klasė. Medvaržčiai, dažniausiai jų pakuotės, turėtų turėti žymenį, kokioje aplinkoje jie gali būti naudojami. Aplinkos agresyvumas vertinimas pagal EN ISO 12944-2:2000 standartą.
Aplinkos tipai: Išsamiai - Išvaizda: C1 sausos vidaus patalpos (elektrolitinis, blizgusis cinkavimas). C2 nešildomos vidaus patalpos su laikina vandens kondensacija. C3 lauko sąlygos be aplinkos taršos. C4 lauko aplinka, vidutinė tarša, zona 1-10 km nuo jūros. C5M/C5-I pajūrio zonos, arti jūros. Tvirtinimo elementų charakteristikos ir jų tinkamumas - detaliuose paveiktose lentelėse.
Medvaržčiai, vs. vinys: mechaninės savybės

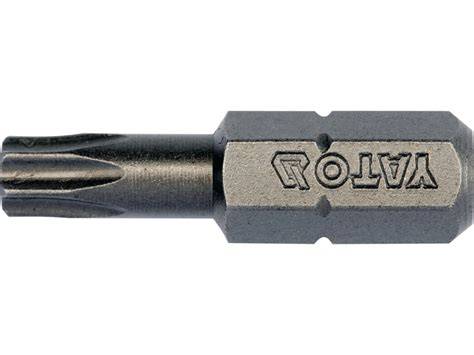

Medienos tvirtinimo elementų mechaninės savybės priklauso nuo metalo kokybės. Dažnai pigūs tvirtinimo elementai gaminami iš antrinių žaliavų, todėl jie gali lūžti ar praeiti per apkrovą. Medvaržčiai skiriasi pagal galvutės tipą, paskirtį ir naudojimą lauke ar viduje. Dažniausiai pasitaikantys tipai: pilno sriegio medvaržtis, inkarinis sraigtas su sustiprinta Torx galvute, kryžminės (PH, PZ) ar keturkampės galvutės, CorSeal padengimo Torx medvaržčiai. Sukibimą užtikrina griovelis ant antgaliaus, platus sriegio viršus, freza po galvute.
Gegniniai medvaržčiai dažnai naudojami gegnėms tvirtinti prie murloto ar rostverko, jie atsparūs kirpimo jėgai. Vinys vis dar svarbi dalis kai kuriems mazgams: nerūdijančio plieno vinys atsparios C4 aplinkai, cinkuotos vinys tinka lauko darbams, paletinės vinys laikui įprastose situacijose. Vinų atstumai ir kalimo kryptys turi būti tiksliai laikomasi: ilgojo pluošto kryptis, atstumai nuo galų, skersmuo ir pan. Vinys gali būti vinikalė - dujinė arba akumuliatorinė - sparčiai įtvirtina didelius mazgus.
Greičių bei kokybės sinonimas: klijai ir ankerinė masė
Klijai medienos tvirtinimo darbuose vis dažniau papildomi ar keičia vinis ir medvaržčius. Modernių klijų atsparumas suteikia netiesioginį, bet patikimą jungimą. Svarbu pritvirtinti sujungimą laikui. Ankerinė masė dažnai naudojama rostverko pritvirtinimui prie pamato: paruošiamas grąžtelių poreikis, išgręžiamos skylės betonui, įterpiamas ankeris, masė užpildoma, o rostverkas prisukamas varžtais.
Medienos jungčių mazgų planavimas
Privatinėje statyboje daug medienos tvirtinimo mazgų yra karkasinio namo statyboje. Konstruktorius projektuotojas apskaičiuoja jų kiekius; mazgų tvirtinimo elementai gali sudaryti apie 7-10 proc. sąmatos. Didžiausios apkrovos tenka gegnės ir murloto jungčiai. Dažnai naudojami gegnių kampučiai, ilgos medvaržčiai su sustiprinta galva, inkariniai vinys ir medsraigčiai. Rostverko tvirtinimas prie pamato atliekamas dvikomponentine ankerine mase.
Tendencijos: tradiciniai ir modernūs metodai

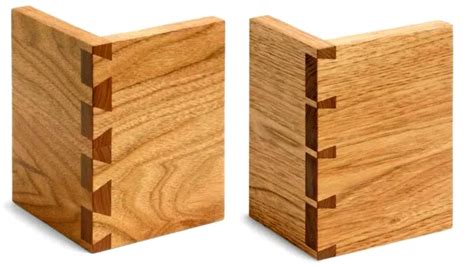

Medienos jungimo metodai evoliucionuoja nuo senovės iki modernių technologijų. Tradiciniai metodai, tokie kaip įlaidinės jungtys, kaiščiai ir spyruoklinės jungtys su grioveliais, vis dar taikomi dėl patvarumo ir ekologijos. Dailidės darbuose naudojami lentų įlaidinės, pjaustytos punkos dėžutės ir kregždės uodegos jungtys. Tačiau modernios technologijos siūlo pirštinius jungimus, dyginius jungtis, klijus ir metalinius sprendimus, kurie suteikia dar didesnį tikslumą ir greitį. Pirštų sujungimas - stiprus ir estetiškai malonus, reikalaujantis specialių įrankių, dažnai naudojamas pramoninėje dailidėje. Kregždės uodegos jungtys - patvarios ir estetiškos, dažnai naudojamos stalčiams; tongue and groove jungtis užtikrina vientisą, uždarą jungtį. Medienos klijai suteikia nematomą jungimą, o metalinės jungtys užtikrina greitą darbo spindulį. Tradicinės ir modernios technikos dera ateities projektams: kiekybiškai tinkami sprendimai priklauso nuo projekto reikalavimų ir naudojamos medienos.
Kodėl verta rinktis konkrečią jungtį?
Pasirinkimas priklauso nuo apkrovų pobūdžio, matomo ar nematomo dizaino, užsakymo laikymo ir eksploatacijos aplinkos. Pirštų jungtis ar kregždės uodegos suteikia labai didelį mechaninį atsparumą; įlaidinės ir spyruoklinės jungtys užtikrina tvirtą, estetišką jungtį, o tong and groove - puikus visumos vientisumo sprendimas. Klijai ir ankeriai papildomai sustiprina jungtis, o medienos paruošimas ir pluošto krypties laikymas užtikrina kokybę. Dėl šių priežasčių, praktikoje derinami kelis sprendimus, priklausomai nuo konkrečios konstrukcijos poreikių.
Medienos dygiavimas - „Benglita“ siūloma paslauga, suteikianti stiprų ir estetiškai patrauklų medienos sujungimą. UAB „Benglita“ siūlo aukštos kokybės medienos sujungimo dygiais paslaugas, kurios suteikia stiprų ir estetiškai patrauklų medienos sujungimą. Medienos dygiavimas pasižymi išskirtiniu stiprumu, nes jų sukibimo dizainas padeda tolygiai paskirstyti apkrovą per visą sujungimą. Estetinis patrauklumas: Sujungimai dygiais suteikia medienai unikalų ir patrauklų raštą, kuris dažnai naudojamas dekoratyviniuose projektuose. Matmenų stabilumas: Medienos dygiavimas padeda išvengti medienos deformacijos ir iškraipymo dėl temperatūros ar drėgmės pokyčių. Baldų detalių sujungimas: Medienos dygiavimas naudojamas lovajuosčių, baldų rėmų, stalų, kėdžių, spintų ir stalčių gamyboje. Mūsų gamykloje naudojamos pažangios staklės ir kitos modernios technologijos, kurios leidžia tiksliai ir efektyviai sujungti medienos dalis dygiais. Taip pat atliekamas kruopštus tikrinimas, užtikrinantis kokybę.
Nominalūs pabaigos žodžiai
Medis - vienas iš seniausių statybinių medžiagų, o sijos ir sijų jungtys atspindi istoriją ir modernumą. Nesvarbu, ar anglų, vokiečių, prancūzų, japonų stilių laikosi, teisingas sujungimas suteikia patvarumą ir estetikoą. Renkantis jungtį, verta įvertinti apkrovas, aplinkos sąlygas, medienos tipą ir norimą išvaizdą. Modernios technologijos - SIHGA IdeFix IF ir kiti - siūlo greitus, patikimus sprendimus, tinkamus matomam ar nematomam konstrukcijų sujungimui. Šiame straipsnyje apžvelgtos pagrindinės medienos jungimo technikos ir jų taikymo rekomendacijos, kurios padės pasirinkti tinkamiausią sprendimą jūsų projektui.
