Metalinių profilių karkasai yra neatskiriama sausosios statybos dalis, ant kurios dažniausiai montuojamos gipskartonio plokštės. Profiliai naudojami įrengiant pertvaras, sienų bei lubų apdailą. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui.

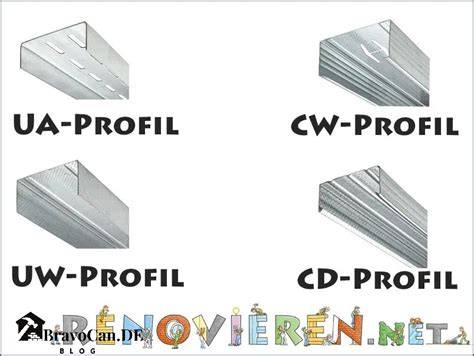

Cinkuoto plieno profiliai gipskartonio plokščių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Prie perdangų (grindų ir lubų) UA profiliai tvirtinami specialiais UA kampuočiais, kuriuose yra ertmės elektros laidams. Pertvaroje atstumas (žingsnis) tarp statramsčių priklauso nuo pertvaros aukščio. Kuo pertvara aukštesnė, tuo profiliai montuojami tankiau ir/arba platesni. Jei pertvarai nekeliami didesni reikalavimai, jos aukštis ne didesnis nei 3 m, standartiniai CW arba UW profiliai montuojami standartiniu 60 cm žingsniu, užtenka vieno sluoksnio gipskartonio plokščių.
Montuojant pertvarą prie pagrindo, t.y. Metaliniai sienų ir lubų profiliai būna padengti antikorozine danga, kurios klasė žymima C1 arba C2. CW profilis tvirtinamas prie sienos. Daugelis statytojų pastebi, kad labai svarbu, ar naudojami tinkami profiliai: nestabilus karkasas gali būti trūkių plokščių ar siūlių priežastimi. Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Visos montuojamų statramsžių profilių nugarėlės turi būti orientuotos ta pačia kryptimi.
Lubų karkaso montavimas: paprasta pradžios vieta sudėtingai konstrukcijai
Pakabinamų lubų montavimas, nors iš pirmo žvilgsnio gali pasirodyti sudėtingas, reikalauja daugiau tikslumo ir kruopštumo. Svarbiausia yra sumontuoti stabilų ir lygų karkasą. Pakabinamos lubos - tai prie perdangos pritvirtintas karkasas, prie kurio tvirtinama lubų plokštuma, todėl ji tarsi „kabo" ant karkaso. Karkasui sumontuoti dažniausiai naudojami plieniniai profiliai, o lubų plokštumai - gipso kartonio plokštės. Tokios lubos pasižymi stabilumu, patvarumu, ilgaamžiškumu, leidžia įvairiai jas dizainuoti, o ertmėje tarp perdangos ir sumontuotų lubų labai patogu slėpti komunikacijas vamzdžius, ortakius ir pan. Be to, kabamąsias lubas nesudėtinga išmontuoti, medžiagas galima vėl naudoti, tad toks sprendimas prisideda prie tvarumo, dažnai tai bene vienintelis variantas, padedantis pagerinti perdangos oro garso izoliaciją arba padidinti atsparumą ugniai.
Gipskartonio lubos yra save laikanti konstrukcija, bet yra paskaičiuota papildoma apkrova iki 3 kg/kv.m, reikalinga mineralinės vatos sluoksniui (šilumos arba/ir garso izoliacijai). Pakabinamos gipskartonio lubos gali būti su padidinta garso izoliacijos, akustinės, priešgaisrinės savybėmis, dekoratyvios, gali būti laiptuotos su skirtingu lubų aukščiu ir pan. „Knauf" kompanija turi parengusi atskiras konstrukcijas su skirtingomis medžiagomis ir sprendimais.
Parengiamasis etapas: apskaičiai ir planavimas
Prieš pradedant darbus būtina suskaičiuoti, kiek medžiagų reikės montuojant lubas. Įvertinkite, kiek centimetrų žemiau perdangos nuleisite naujas lubas. Tarpe po perdangos plokšte gali būti įrengiami šviestuvai, o taip pat inžinerinės komunikacijos (vėdinimo ortakiai, vandentiekio, elektros trasos ir pan.). Tokiu atveju lubų lygis gali būti apie 20 cm žemiau perdangos. Kitais atvejais, kai lubose planuojama tik šviestuvus, lubų nuleidimą galima atlikti apie 7 cm. Nuspręskite, kokia turės būti lubų konstrukcija atsižvelgdami į priešgaisrinės saugos reikalavimus ar pageidaujamą garso izoliaciją ir pagal tai pasirinkite reikalingo storio/remo plokštes. Luboms visada rekomenduojama montuoti du sluoksnius gipso kartono plokščių.
Lubų montavimui be profilių ir plokščių reikalingi šie įrankiai: lazerinis niveliatorius arba 2-2,5 m gulsčiukas; elektrinis suktuvas; plaktukas; plokščių keltuvas; metalo žirklės profilių pjovimui; peilis gipsokartonio pjovimui; oblius pjautinių siūlių formavimui; oblius pjautų siūlių šlifavimui. Medžiagos reikalingos gipso kartono lubų montavimui: metaliniai profiliai, profilių prailginimo-jungimo detalės, gipso kartono plokštės, laikantys pakabos, mūrvinės, skardvaržčiai, savisriegiai.
Pakabinamų lubų montavime naudojami perimetriniai UD profiliai ir laikantieji bei montavimo CD profiliai. Lubų montavimą sudaro šie etapai: parengiamasis etapas - montavimo plano paruošimas; profilių ir pakabų tvirtinimo taškų ant lubų sužymėjimas; profilių ir pakabų montavimas; gipso kartono montavimas; apdaila. Popieriuje pasižymėję schemą pagal patalpos matmenis, matysite, kiek reikia medžiagų - profilių, plokščių, tvirtinimo taškų.
Standartinėms luboms, kurioms nėra keliami gaisrinės saugos ar didesnių apkrovų reikalavimai, naudojamos universalios Knauf White arba Knauf Blue 12,5 mm storio plokštės. White plokštės montuojamos tais atvejais, kai konstrukcijai nėra keliami jokie papildomi reikalavimai, o Blue - kai reikia garso izoliacijos, ugniai atsparumo ar didesnio stiprumo. Jei numatomos didesnės apkrovos ar storesnės plokštės, būtina apskaičiuoti apkrovos klasę ir nustatyti atstumus tarp profilių ašių ir tvirtinimo taškų. Apkrovas galima skaičiuoti pagal lentelę: nuo plokščių storio x ašyje nueina vertikali linija iki susikirtimo su įstrižaine, y ašyje matoma apkrovos klasė.
Nuo apkrovos klasės priklauso, kokiais atstumais reikia išdėstyti laikančiuosius profilius ir pakabas. Dažnai luboms tinka 0,25 kN pakabos, bet jei apkrova didesnė nei 0,30 kN/kv.m, reikia naudoti 0,40 kN pakabas. Apkrovos klasės lentelė apima plokštės storį (x ašis), atstumus tarp profilių ašių / pakabų ir apkrovos klasę (y ašis).
Profiliai, pakabos ir plokščių montavimas
Lubų karkasui naudojami UD profiliai, kurie tvirtinami perimetriškai ir į juos įstumiami laikantieji CD profiliai. UD profiliams tvirtinti prie sienos rekomenduojama naudoti įsukamą mūrvinę Drehstiftdübel K6/35 su plastikine įvore. Tvirtinimui prie betono - betonvinės, prie medienos - savisriegiai. Pakabinamas lubas galima montuoti ir prie medinių sijų ar tašelių, tačiau tokiu atveju geriau ant medinių sijų sumontuoti metalinius CD profilius ir gipsą tvirtinti prie jų, kad dėl galimų medienos deformacijų vėliau neatsirastų įtrūkių. Tokiai konstrukcijai yra atskiras Knauf sprendimas.
Atsikerpami reikiamo ilgio UD profiliai, ant jų nugarėlės rekomenduojama klijuoti amortizacinę juostą, kuri slopina galimą smūginį garsą. Perimetrinių profilių nugarėlės rekomenduojama klijuoti lipnią Knauf Dichtungsband juostą sandarinimui. Perimetriniai profiliai kas 80-100 cm prisukami pažymėtose vietose. Kad lubų ir sienų sandūra nekeltų įtrūkimų, Knauf specialistai rekomenduoja formuoti šešėlines siūles ir slydimo deformacinę jungtį. Tam perimetrinių profilių apačioje klijuojama slydimo juosta Trenn-Fix. Esant mažoms patalpoms, galima naudoti kietą jungtį be juostos, tačiau rekomenduojama naudoti.
Pritvirtinus perimetrinius profilius į lubose pažymėtas vietas sukamos pakabos. Atstumai tarp laikančiųjų profilių ir pakabų priklauso nuo apkrovos klasės. Naudojamos tiesioginio tvirtinimo pakabos arba inkarinės spyruoklinės, arba, jei lubos sunkesnės - Nonius tipo pakabos. Tiesioginio tvirtinimo detalės skirtos lubų nuleidimo aukščiui iki 18 cm, su gumine tarpine garso izoliacijai. Inkarinės spyruoklinės pakabos naudojamos vidutiniam nuleidimo aukščiui. Nonius tipo pakabos sudarytos iš viršutinės, apatinės ir fiksuojančių smeigių dalių. Į pakabas tvirtinant laikančiuosius profilius reikia nuolat patikrinti aukštį, tik po to sujungti pakabą su profiliu.
Sumontuoti laikantieji profiliai dviejų lygių lubų karkasui. Įtvirtinus laikančiuosius profilius į pakabas, į perimetrinius UD profilius įstumiami montavimo profiliai ne mažiau kaip 20 mm. Montavimo profiliai su laikančiaisiais sujungiami dviejų lygių susikirtimo detalėmis Kreuzverbinder. Profilius galima pjauti tik skardos žirklėmis, ypač daug pjaustymo prireikia formuojant kampus.
Gipso kartono plokščių montažas
Sumontavus karkasą, tvirtinamos gipsokartonio plokštės. Jų gali būti vienas arba du sluoksniai, tvirtinimas ant lubų nesiskiria nuo plokšių tvirtinimo ant sienų. Rekomenduojama plokštes montuoti skersai. 1-ojo plokščių sluoksnio atstumai tarp savisriegių gali būti iki 500 mm (25+18 mm / 2x20 mm, maks. 300 mm). Jei 2-asis plokščių sluoksnis pritvirtintas nedelsiant, tą pačią darbo dieną. Jei apkrova daugiasluoksnė, būtina siūlių glaistyti Knauf Uniflott, nenaudojant armavimo juostos, užglaistyti 1-ojo sluoksnio išilgines ir skersines siūles. Būtina glaistyti ir jungimo siūles su sienomis ar kolonomis, kai keliami garso izoliacijos ar ugniai atsparumo reikalavimai.
Kiaurymėms šviestuvams frezuojamos gręžtuvais su reikiamo skersmens antgaliais. Papildomą apkrovą ant lubų, kai ji mažesnė nei 3 kg, galima tvirtinti prie gipso kartono plokštės, jei plokštės storis ne mažesnis nei 12,5 mm, o atstumas tarp apkrovos taškų ne mažesnis nei 50 cm. Jei papildoma apkrova 3-20 kg/kv.m, ją reikia tvirtinti prie karkaso, atsižvelgiant į tai, kad apkrova atskiruose tvirtinimo taškuose negali viršyti 10 kg. Jei papildoma apkrova viršija 20 kg/kv.m, skaičiuojant lubų apkrovą ją būtina pridėti prie lubų karkaso.
Gipso kartono plokštės pritvirtinamos prie montavimo profilių savisriegiais 17 cm atstumais. Viena iš geriausių schemų - plokščių išdėstymas skersai. Kraštai turi priglusti prie šalia esančių plokščių kraštų, o galiniai kraštai turėtų būti nusklembti 22,5 laipsnių kampu su specialiu obliuku. Nuopjovos ir deformacijos turi būti įterptos tarpo forma, paliekant „šešėlinę“ siūlę.
Deformacinių siūlių svarba ir jų įrengimas
Deformacines siūles būtina įrengti kas 10 m lubų kraštinės ilgio. Tokios siūlės padeda išvengti įtrūkimų dėl plokštės elastingumo. Dažnai tai taikoma ir kai lubos turi sudėtingą geometriją - L ar U formos kontūrus. Plokščių siūlių užtaisomas Knauf Uniflott glaistu, o galutiniuose sluoksniuose siūlės papildomai armuojamos popierine Kurt siūlių armavimo juosta. Jei jungtis su sienomis ar kolonomis, glaistas taip pat turi būti užpildytas.
Specialios sąlygos ir medžiagos
Drėgnose vietose (vonios, dušo kambariai, baseinai, SPA zonos) reikia pasirinkti atsparias patalpai lubų plokštes: žalios Knauf Green plokštės su impregnavimu, 12,5 mm storio. Jei patalpa nuolat veikiama vandens, reikia rinktis cemento pagrindo plokštes. Klojant trapecinius ir čerpinius profilius svarbu naudoti plėvelę, kad kondensatas nepatektų į stogo konstrukciją; plėvelė pritvirtinama lentjuoste prie gegnių ir turi būti laisva, o ne įtempta.
Stogo gegnių žingsnis, plokščių tvirtinimo detalės ir skardos tvirtinimo schema priklauso nuo profilių pasirinkimo, stogo nuolydžio ir apkrovos. Dangos lakštai pritvirtinami žemutinėje bangos dalyje. Naudojant plokštes, rekomenduojama laikytis saugos: valyti plokščių paviršių, nedelsiant išvalyti mechanines pažeidimų vietas, vengti plokščių trynimo vieną į kitą transportavimo ir montavimo metu. Jeigu užsakyta stogo danga su kranu - patikrinti prekių komplektaciją ir reikalauti priežiūros prie įrengimų. Skardos danga turi būti nuosekliai laikoma, o pažeidimai turi būti remontuojami.
Valant stogo lapus bei kitą šiukšlę, dulkes reikia nuvalyti šepetėliu du kartus per metus. Stogo dangos plokščių laikymas turi būti atskirai nuo užšalimo, vengti tiesioginių kritulių ir drėgmės patekimo tarp plokščių. Dažytos ar plastikinės dangos plokštės gali būti laikomos nesupakuotos iki dviejų savaičių. Minimalus stogo šlaito kampas priklauso nuo plokščių storio ir gali būti nurodytas gamintojo rekomendacijose (pvz., TP20 su 0,5 mm storio plokštė - apie 1:6).
Pradedant nuo stogo galo, plokščių montavimą pradėkite nuo stogo galo, o klojant kitą plokštę atsižvelkite į vandens latakėlius. Plokštes kloti statmenai karnizui taip, kad jų kraštai išsikištų nuo karnizo lentos apie 40 mm. Šoninį plokščių perdengimą atlikite per pusę bangos. Jei stogo šlaitas mažesnis nei 10°, naudokite platesnį perdengimą arba juostinę tarpinę. Plokščių kraštų perdengimą formuokite ties grebėsto lenta su perdengimu: ant stogo 200 mm, ant sienos 100 mm. Pritvirtinimui prie medinio grebėsto naudokite 4,8 x 25 arba 4,8 x 28 varžtus su tarpine, įsukamus į profilio bangos dugną. Darbo priemonės - elektrinis ar mechaninis grąžtas su sankaba. Varžtų sąnauda apie 8 vnt/m². Dangos skardos tvirtinimo atstumas - iki 500 mm, kraigo skarda pritvirtinama per bangos, ką nors pridedant prie kraigo tarpinės.
Skardos ilginimą ir paviršiaus pažeidimus būtina tvarkyti: naudoti atitinkamus dažus, vengti tirpiklių. Skarda lauke neturi būti laikoma tankiai įpakavime. Plokštes laikykite nuo tiesioginių kritulių, vengiant vandens ir drėgmės. Dažytas arba plastikines dangos plokštes galima laikyti nesupakuotas ne ilgiau kaip dvi savaites. Montuojant TP20, minimalus stogo šlaito kampas ir storis priklauso nuo šlangos. Plokščių montavimą pradėkite nuo stogo galo ir laikykite 40 mm išsikišimą nuo karnizo. Šoninių perdengimų ir papildomų skardų tvirtinimo žingsnis iki 500 mm.
