Gausios liūtys gali perkrauti miesto kanalizacijos sistemą ir sukelti vandens tekėjimą atgal į pastatų vidų. Atbulinis nuotekų tekėjimas gali prasidėti ir dėl dalinai ar visiškai užsikimšusių vamzdžių, mechaninių vamzdžių pažeidimų, centrinių siurblių gedimų ir t. t. To pasekmė - apsemtos rūsio grindys ir sugadintas Jūsų turtas. Norint išvengti šių pavojų, rekomenduojama įsirengti atbulinį vožtuvą. ACO siūlo plačią atbulinių vožtuvų seriją, skirtą patogiai, efektyviai ir ilgai eksploatuoti.
Kodėl reikia atbulinio vožtuvo?
Atbuliniai vožtuvai apsaugo vamzdyną nuo atbulinio tekėjimo bei tekančių nuotekų. Jei drenavimo taškai, esantys virš patvankos lygio, išvesti per atbulinius vožtuvus, atbulinio tekėjimo atveju būtų sukeltas savaiminis užtvindymas. Dėl šios priežasties savitakius nuotekų vamzdžius visada reikia prijungti tėkmės kryptimi už apsaugos nuo atbulinio tekėjimo įrenginių. Paprastai vožtuvai montuojami žemiau patvankos lygio.
Patvankos lygis - maksimalus lygis, iki kurio sistemoje gali pakilti nuotėkų vanduo. Patalpos, esančios žemiau patvankos lygio, gali būti užtvindytos dėl nuotėkų srauto per grindų drenažą, dušo latakus ar tualetus. Todėl svarbu išmanyti, kur turi būti įrengti grįžtamojo srauto neleidimo įrenginiai. Taip pat svarbu pasirinkti tinkamą atbulinį vožtuvą atsižvelgiant į nuotėkų pobūdį: nuotėkos be fekalijų vs nuotėkos su fekalijomis.

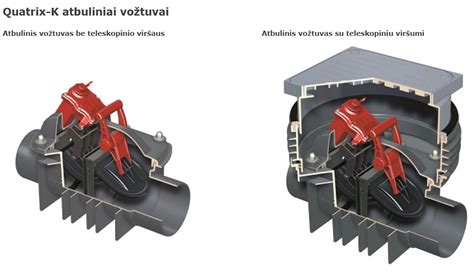

ACO atbulinių vožtuvų serijos ypatybės
AC0 siūlo įvairesnes konfigūracijas: korpusas iš plastiko, šachtos dalys iš ABS, tarpikliai EPDM, DN100 arba DN150 jungtys, bei skirtingos grotelės (plastikinės arba nerūdijančiojo plieno). Modeliai pasižymi automatiniu uždoriaus veikimu ir rankiniu avariniu uždoru, o PG/IP reikalavimai užtikrina atsparumą vandeniui bei užterštoms nuotekoms. Taip pat yra signalizacija (vizualinė ir akustinė) ir atsarginė baterija, kai reikia kelti paslaugumo lygį ekstremaliose situacijose.
Tipai pagal EN 13564: 5 pagal EN 13564 su skirtingais dizainais ir funkcijomis, įskaitant dviejų plokščių (dvigubo disko) ir sūpynės tipo vožtuvus.
Atbuliniai vožtuvai lietaus nuotekoms ir nuotėjoms be fekalijų
Šio tipo vožtuvai dažnai turi švytuoklinį uždorių, o jų dizainas tinka montavimui horizontaliuose vamzdynuose. Jie skirti lengvam uždarymui ir užtikrina, kad srautas tekėtų į vieną pusę.
Atbuliniai vožtuvai nuotėkoms su fekalijomis
Tai sudėtingesni vožtuvai, kurių uždoriai laikomi pakelti į normalią padėtį, kol neatsiranda situacija su atbuliniu srautu. Jie turi didesnį atsparumą kietosioms dalelėms ir užtikrina saugumą ASS (automatinės apsaugos nuo užteršimo).
Montavimas: kur ir kaip diegti?
Atbuliniai vožtuvai turi būti montuojami tik žemiau patvankos lygio. Patvankos lygis nustatomas vietos valdžios institucijų - tai maksimalus vandens lygis, iki kurio gali pakilti nuotekos. Drenavimo taškai žemiau patvankos lygio turi būti su nuolydžiu į kanalizaciją. Tai užtikrina natūralų nuolydį ir patikimą srauto krypties palaikymą.
- Montavimo kryptis: vožtuvai gali būti horizontaliai arba vertikaliai, priklausomai nuo tipo; horizontaliai montuojami lifto ir sūpynės vožtuvai, vertikalus sumontavimas dažnai rekomenduojamas dėl gravitacijos poveikio sandarumai.
- Duomenys apie jungtis: DN100 arba DN150, priklausomai nuo vamzdžio skersmens.
- HD/IP kriterijai: IP 56 valdymo skydelis, IP 68 saugumas dėl užtvindymo.
Montavimo procesas gali būti sudėtingas, todėl svarbu laikytis gamintojo nurodymų ir naudoti tik patikimas dalis. Netinkamai sumontuoti vožtuvai gali neatitikti garantijos sąlygų ir kelti papildomą riziką.
Vandens skaitiklio atbulinis vožtuvas: kaip jis veikia?
Vandens skaitiklio atbulinis vožtuvas - įtaisas, kuris neleidžia vandeniui tekėti atgal, apsaugodamas skaitiklį ir vandentiekio sistemą nuo užteršimo ir pažeidimų. Vožtuvo veikimo principas paremtas slėgio skirtumu: kai srautas teka į priekį, vožtuvas atsidaro, o tekėdamas priešinga kryptimi - užsidaro; diskas arba ritė automatiškai užsidaro dėl gravitacijos ar spyruoklės jėgos. Tokios konstrukcijos užtikrina ilgaamžiškumą ir patikimumą.
Montavimo žingsniai (apibendrinti): uždarykite pagrindinį vožtuvą, atjungite šaltinį, išvalykite jungiamąjį vamzdį, įstatykite atbulinį vožtuvą su teisinga kryptimi (IN arba OUT priklausomai nuo vietos), priveržkite veržles ir vėl atidarykite pagrindinį vožtuvą ir patikrinkite veikimą.
Vamzdžio sekcijos ir įrenginių vieta
Kur turi būti įrengtas grįžtamųjų srautų neleidimo įrenginys priklauso nuo vandens tiekimo sistemos išskirtinumo: įleidimo vamzdžiai, jungtys prie bendruomenės ar pastato, siurblių išėjimai, rezervuarų įėjimai - visur turi būti įrengti grįžtamojo srauto prevencijos priemonės. Taip pat būtina įrengti grįžtamųjų srautų prevenciją vietose, kur cheminiai ar užteršti skysčiai gali įsiskverbti į geriamąjį vandens tinklą.
Latakų ir stogo nuvedimo detalės
Tinkamas latakų ilgis ir jų tvirtinimo nuolydis yra būtini norint užtikrinti efektyvų nuvedimą:** vienas latakas tinka iki 12 metrų ilgio stogo nuvedimui. Laikikliai turi būti montuojami apie 50-60 cm vienas nuo kito, o pirmi ir paskutiniai laikikliai - apie 10 cm nuo šoninės stogo lentjuostės. Naudojami Nicoll Cement klijai, specialiai paruošti jungtys bei kampiniai jungtuvai. Jei stogo nuolydis didelis, gali prireikti S formos nubėgimo su dvigubomis alkūnėmis.
Tipų ir montavimo krypties apibūdinimas
Skirtumus tarp tipų nurodo konstrukcija ir veikimo principas: dvigubo disko (dvigubo plokštės) atbulinis vožtuvas, sūpynės tipo, rutulinis ir kt. Montavimo kryptys gali būti horizontalios arba verticalios, tačiau dažnai rekomenduojama horizontali energijos srautą stabilizuoti, o vertikalus montavimas geriau uždarant vožtuvą gravitacijos įtakoje. Reikia atsižvelgti į medžiagas, skysčio klampumą ir dalelių kiekį, norint pasirinkti tinkamą modelį.
Privalumai ir trūkumai
- Vertikalaus montavimo privalumai: gravitacijos nauda, mažesnis nusidėvėjimas, tvirtas sandarumas.
- Vertikalaus montavimo trūkumai: didesnis srauto pasipriešinimas, galimas vandens plaktuko rizikas, kai srautas žemas.
- Horizontalus montavimas: dažnai paprastesnis, stabilus atidarymas ir uždarymas dėl gravitacijos įtakos.
Dažni klausimai apie atbulinius vožtuvus
- Kokie vožtuvų tipai tinka lietaus nuotekoms be fekalijų? - Dažniausiai sūpynės ir dvigubo disko vožtuvai, kurių uždoriai skirti švytuokliams ar hidrauliškai palaikomi slėgio.
- Ką reiškia „patvankos lygis“ ir kur statyti vožtuvą? - Patvankos lygis - maksimalus lygis, iki kurio gali pakilti nuotekų vanduo; vožtuvas turi būti montuojamas žemiau šio lygio.
- Kokie yra pagrindiniai įrengimo reikalavimai dėl grįžtamosios eigos prevencijos? - Įrengti grįžtamojo srauto prevencijos priemonės ten, kur yra keli įleidimo taškai, siurbliai ar įrenginiai, kurie gali užteršti vandens tinklą.
Svarbiausi patarimai montuojant
1) Pasirinkti atbulinį vožtuvą pagal nuotekų tipą (be fekalijų vs su fekalijomis) ir pagal sistemos slėgį. 2) Nustatyti tikslią vietą - žemiau patvankos lygio. 3) Užtikrinti teisingą krypties ženklinimą (IN/OUT). 4) Naudoti patikimas dalis ir laikytis gamintojo nurodymų dėl sandarumo. 5) Įrengti papildomas apsaugos priemones vietose, kur gali kilti grėsmė grįžtamąjį srautą paveikti vandens kokybę.
Gausios liūtys ir potvyniai vis dažniau kelia pavojų pastatų patalpoms. Todėl svarbu ne tik įrengti atbulinį vožtuvą, bet ir užtikrinti visos sistemos vientisumą bei tinkamą hidroizoliaciją. Patikima sistema sumažina nekontroliuojamų potvynių riziką ir saugo Jūsų turtą bei gyventojus.
Santrauka: ką prisiminti renkant ir montuojant
Atbulinis vožtuvas - vienas iš svarbiausių įtaisų, užtikrinančių vienakryptį nuotekų srautą ir apsaugančių pastatus nuo potvynių bei užtvindymo žemiau patvankos lygio. Teisingas pasirinkimas, vieta ir montavimas užtikrina maksimalų saugumą ir ilgaamžiškumą.
