Montavimo profilių parinkimas ir tvirtinimas sienoms ir luboms

Metaliniai profiliai yra neatskiriama sausosios statybos dalis, naudojami įrengiant pertvaras, sienų bei lubų apdailą. Gipskartonio plokštės dažniausiai montuojamos ant profilių karkaso. Karkasas, užpildytas mineraline vata, tarnauja kaip laikančioji konstrukcija plokščių tvirtinimui, kartu su kitais konstrukcijos komponentais turi įtakos šilumos bei garso izoliacijai, yra labai svarbus komponentas konstrukcijos atsparumo ugniai užtikrinimui.

Vidaus apdaila gipso kartonu yra sausa apdaila, kuriai nereikalingas ilgas džiūvimo laikas, taupomas patalpų plotas ir sukuriamas komfortiškas mikroklimatas. Nepriklausomai nuo to, ar vidaus apdaila atliekama naujos statybos pastate, ar renovuojamame, sienų „apsiuvimas" gipskartoniu, gipso pertvaros ir pakabinamos lubos reiškia, kad darbas švarus, be drėgnų procesų, pertvaros plonos ir taupančios plotą bei izoliuojančios garsą. Sienose ir pakabinamose lubose galima slėpti komunikacijas, apšvietimą, sumontuoti kelis kelis lubų lygius ir karnizus. Visiems šiems darbams atlikti pirmiausia reikalingas stabilus ir tvirtas profilių karkasas.

Karkasas gali būti formuojamas iš medienos arba plieno profilių. Medienos naudojimas yra problematiškas dėl medienos kokybės, galimų deformacijų, „vaikščiojanti" mediena gali tapti įtrūkių gipse priežastimi. Be to, medienos statramsčiai turi būti sausi, ne didesnio kaip 10-12 proc. drėgnumo. Patikimesnis yra plieno skardos profilių karkasas.

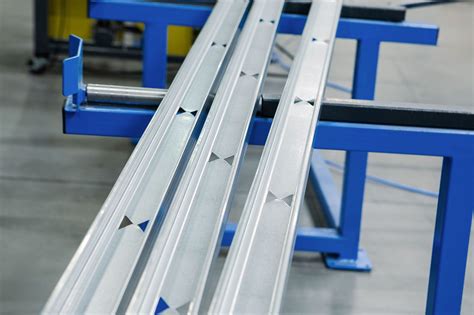

Sieniniai ir lubiniai gipso kartono profiliai

Cinkuoto plieno profiliai gipskartonio plokščių apdailai pagal montavimo paskirtį skirstomi į sieninius - pertvarinius ir lubų profilius. Sieniniai arba pertvariniai žymimi CW arba UW raidėmis, lubiniai - UD arba CD. Sieniniai profiliai žymimi CW arba UW raidėmis. C arba U raidė rodo profilio konfigūraciją, o W - nuoroda, kad jie skirti sienoms (vokiškai Wand - siena).

Gipso profiliai yra skirstomi į sieninius-pertvarinius ir lubinius. Jie gaminami iš pakankamai storos 0,6 mm cinkuoto plieno skardos, kai kuriais atvejais, jei numatomos didesnės apkrovos, naudojami 2 mm storio profiliai. Parduotuvėse galima rasti ir kitų gamintojų pigesnių profilių, bet jie dažniausiai būna plonesni. Pasirinkus galbūt pigesnius, bet plonesnius profilius yra rizika, kad jie išlinks tvirtinant, juose nesilaikys savisriegiai, o tai reiškia nuostolius. Tad, kaip sako statybininkai, geriau sumokėti ir būti tikriems, kad pinigai ir darbas nenueis veltui.

Profilių plieno storis, forma ir standumo briaunos garantuoja konstrukcijos stabilumą. CW profilių nugarėlėje kas 50 cm yra „H" formos perforuotos linijos, kurias atlenkus atsiveria anga, per kurią patogu prakišti vamzdžius, kabelius, laidus.

Metaliniai sienų ir lubų profiliai padengti antikorozine danga, kurios klasė žymima C1 arba C2. Standartiniai cinkuoti profiliai atitinka C2 antikorozinę klasę, yra ir aukštesnės antikorozinės klasės (C3 ir C5M) profilių, kuriuos galima montuoti labai drėgnose patalpose.

• C1 tinka naudoti sausose, šildomose patalpose, kurioje vyrauja normalus drėgmės lygis be vandens kondensavimosi, pvz., gyvenamosiose patalpose, biurų pastatuose, mokyklose ir pan.
• C2 naudojami tokiose patalpose, kur gali būti laikina vandens kondensacija (nešildomose patalpose be teršalų), pvz., sandėliuose.

Luboms montuoti naudojami CD ir UD profiliai ir pagalbinės detalės, priklausomai nuo lubų apkrovos, atsparumo ugniai klasės, garso izoliacijos reikalavimų ir kitų parametrų. Lubinių perimetro profilių jungimas sudėtingesnis, nes jie turi perimti apkrovas, bet jungimo principas tas pats - kai nereikia perimti apkrovų profiliai suleidžiami vienas į kitą su ne mažesne kaip 20 mm užlaida. UD profilių tvirtinimo taškai - maždaug kas 100 cm.

Gipso kartono profilių ilginimas

Tiek horizontalūs, tiek vertikalūs profiliai gali būti ilginami trimis būdais: suleidžiant vieną į kitą, suduriant galus ir sujungiant papildomu CW profiliu, suduriant galus ir sutvirtinant jungtį papildomu UW profiliu.

Tarpusavyje du karkaso profilius galima jungti keturiais būdais:

• Suleidžiant vieną į kitą;
• CW profilius suduriant galais ir sujungiant CW profiliu;
• Suduriant CW arba UA profilių galus ir sutvirtinant jungtį UW profiliu;
• UA profiliai sustumiami vienas į kitą ir jungiami UA profilio atkarpa;

Užlaidos plote profiliai sujungiami specialiomis žnyplėmis ar replėmis - kniedikliu. Prie betono sienos ar perdangos profiliai tvirtinami mūrvinėmis. Vertikalūs ir horizontalūs profiliai vieni su kitais tvirtinami kniedėmis, naudojant specialias žnyples. Perimetrinių profilių tvirtinimui prie sienų, grindų, lubų rekomenduojama naudoti Knauf Drehstiftdubel mūrvines su nailonine įvore. Vertikalūs ir horizontalus profiliai vieni su kitais tvirtinami kniedėmis.

Sienų apdaila gipso kartonu

Gipskartonio plokštės vidaus sienų apdailai gali būti klijuojamos arba montuojamos ant profilių. Klijavimui reikia, kad sienos būtų idealiai lygios, o montuojant ant profilių karkaso galima išlyginti nelygias, trupančias sienas, ertmes galima panaudoti komunikacijų pravedimui, taip pat pagerinti garso ir šilumos izoliaciją, padidinti konstrukcijos atsparumą ugniai. Tad sienų apkala ant profilių karkaso yra sprendimas, kai keliami garso izoliacijos, gaisrinio saugumo, atsparumo drėgmei (sienos drėgnose patalpose) reikalavimai.

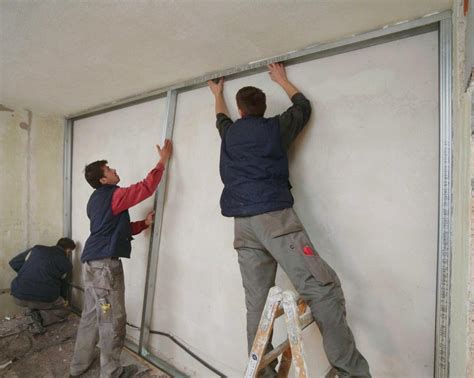

Montuojant prie sienos prigludusį karkasą, jis tiesiogiai tvirtinamas prie sienos, o gipso plokštės sukamos iš vienos pusės. Tokia konstrukcija tinkama iki 10 metrų aukščio sienoms „apsiūti". Tiesioginis montavimas mažiausiai storina sieną, tuo pačiu gali padidinti garso izoliaciją, gaisrinės saugos lygį, sukuria ertmę komunikacijoms pravesti.

Profilių plotis parenkamas pagal apkalos aukštį, gipskartonio sluoksnių skaičių ir plokščių tipą. Profilių tvirtinimo elementus rinkitės pagal pagrindo medžiagą: monolitui tinka betonvinės, mūrui - mūrvinės. Pagrindiniai darbų etapai yra:

1. Pažymime perimetrinę profilio liniją ir ant perimetrinio UW grindų ir lubų profilio nugarėlės priklijuojame lipnią Knauf Dichtugsband juostą.
2. Kai patalpos aukštis ne didesnis kaip 3 m, prie lubų ir grindų perimetriniai profiliai - UW gulekšniai kas 80-100 cm tvirtinami mūrvinėmis arba metalinėmis betonvinėmis (priklausomai nuo pagrindo). Kai pertvaros aukštis > 3 m, atstumas mažinamas iki 50 cm. Prie medinio pagrindo gulekšniai tvirtinami savisriegiais, tinkamais metalo tvirtinimui į medieną, pvz., Knauf Universalschraube FN.
3. Jeigu patalpos aukštis ne didesnis kaip 3 m, vertikalius CW profilius įstatome 60 cm žingsniais, išlyginame, jei reikia, su gulekšniais juos sujungiame kniedėmis naudodami specialias žnyples. Negalima tvirtinti skardvaržčiais!

Prie tiesioginio tvirtinimo karkaso gali būti sukamos įvairios paskirties gipskartonio plokštės:

• Knauf White - svoris apie 8,5 kg/m2 - standartinis ir ekonomiškas pasirinkimas, kai reikalinga pagerinti garso izoliaciją;
• Knauf Red - svoris apie 10,0 kg/m2 - ženkliai pagerina garso izoliaciją ir padidina priešgaisrinę apsaugą;
• Knauf Blue - svoris apie 12,8 kg/m2 - turi labai gerą garso izoliaciją ir pasižymi dideliu atsparumu smūgiams;
• Knauf Silentboard - svoris apie 17,5 kg/m2 - aukšto lygio garso izoliacija;

Jeigu reikia itin geros garso izoliacijos, žinotina, kad didėjant gipso plokštės tankiui arba masei, gerėja konstrukcijos garso izoliavimo savybės. Ypač gerų rezultatų pasiekiama naudojant specialias Knauf Blue arba Knauf Silentboard plokštes. Šių plokščių gipsiniai branduoliai yra optimalūs garso izoliacijos požiūriu.

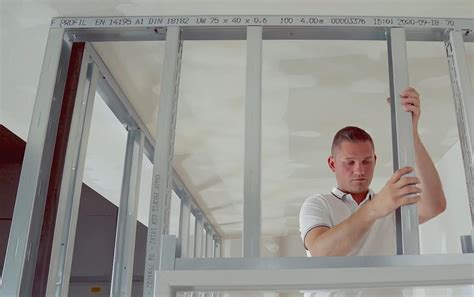

Gipso kartono pertvaros karkaso montavimas

Prieš pertvaros montavimą pasižymime jos kontūrą ant grindų ir lubų, storį, durų angos vietą. Perimetrui suformuoti naudojami reikiamo pločio UW profiliai, statramsčiams - CW profiliai. Prie perimetrinių profilių nugarėlių klijuojame sandarinimo juostą Dichtungsband. Jeigu reikia geresnės garso izoliacijos, horizontalių profilių nugarėles galima padengti akustiniu hermetiku Knauf Trennwandkitt. Prie perdangų profilius tvirtiname betono mūrvinėmis arba medienos savisriegiais. Kai pertvaros aukštis iki 3 m, perimetrinius profilius-gulekšnius tvirtinkite ne didesniais kaip 100 cm atstumais, o jei pertvaros aukštis didesnis nei 3 m - tvirtinimo taškai turi būti kas 50 cm.

Pertvaros kampe nepamirškime palikti tarpo, į kurį turi tilpti gipso plokštė ar plokštės. Pertvaros kampuose tarp perimetrinių profilių paliekamas tarpas vienai, dviem arba trims gipskartonio plokštėms.

Pertvaroje atstumas tarp statramsčių profilių ašių, vadinamasis žingsnis, priklauso nuo pertvaros aukščio. Kuo pertvara aukštesnė, tuo profiliai montuojami tankiau ir/arba platesni. Žodžiu, pertvaros aukštis lemia profilių žingsnį ir plotį. Jeigu pertvarai nekeliami didesni reikalavimai, t.y., ji reikalinga tik erdvei vizualiai atskirti, o jos aukštis ne didesnis nei 3 m, CW arba UW statramsčiai montuojami standartiniu 60 cm žingsniu, apdailai užtenka vieno sluoksnio gipskartonio plokščių. Dviejų gipskartonio sluoksnių pertvara turi geresnes garso izoliacijos savybes.

Matuojamos ir pažymimos statramsčių tvirtinimo vietos. Visos montuojamų statramsčių nugarėlės turi būti orientuotos ta pačia kryptimi. Elektros instaliacijai profiliuose paliktos kiaurymės turėtų būti vienoje eilėje. Patikrinamas statramsčių lygumas ir vertikalūs statramsčiai įtvirtinami specialiu kniedikliu. Vertikalių statramsčių gulekšniuose negalima tvirtinti skardvaržčiais. Statramsčiai gulekšniuose turi stovėti laisvai, be įvaržos. Rekomenduojama viršuje tarp statramsčio ir gulekšnio dugno palikti 5-10 mm tarpą. Jei ilginami gretimi profiliai, ilginimo sandūros turi būti persislinkusios viena kitos atžvilgiu.

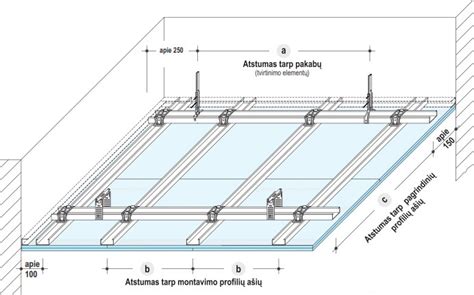

Kabamųjų lubų karkaso montavimas

Luboms montuoti naudojami CD ir UD profiliai ir pagalbinės detalės, priklausomai nuo lubų apkrovos, atsparumo ugniai klasės, garso izoliacijos reikalavimų ir kitų parametrų. Lubose montuojami pagrindiniai - laikantieji profiliai ir montavimo profiliai, prie kurių tvirtinamos plokštės.

Lubinių profilių žingsnis irgi priklauso nuo apkalos sluoksnių svorio, o šis savo ruožtu - nuo naudojamų gipso plokščių. Lubinių perimetro profilių jungimas sudėtingesnis, nes jie turi perimti apkrovas, bet jungimo principas tas pats - kai nereikia perimti apkrovų profiliai suleidžiami vienas į kitą su ne mažesne kaip 20 mm užlaida. UD profilių tvirtinimo taškai - maždaug kas 100 cm.

Į laikymui įtvirtintus UD profilius su ne mažesne kaip 20 mm užlaida įstumiami pagrindiniai ir (arba) laikantieji profiliai, tvirtinimo taškai - ne rečiau kaip kas 60 cm.

Dviejų lygių lubų karkaso montavimui naudojamos papildomos detalės - pakabos, profilių susikirtimo jungčių detalės, specialios CD ir UD profilių prailginimo detalės.

Durų angos montavimas

Durų angos formavimui naudojami standartiniai metaliniai pertvarų statramsčiai, t.y., CW profiliai arba, jeigu durų varčia didesnė ir sunkesnė, stipresni UA profiliai.

Durų angos profilių, t.y., CW ar UA, pasirinkimą apsprendžia durų varčios fizinės savybės. Kai pertvaros aukštis ≤ 2,60 m, durų plotis ≤ 0,9 m, o durų varčios svoris ≤ 25 kg, tai galima naudoti CW profilius. Bet, jei nors viena sąlyga nėra tenkinama, reiktų rinktis storesniu UA profilius.

Grindų UW profilis turi būti pritvirtintas prie pagrindo ties būsimų durų angos kraštu, neatsižvelgiant į atstumus tarp tvirtinimo elementų. Į UW profilius įstatomi vertikalieji UA profiliai (kurių metalo storis yra 2 mm), sudarantys durų angą. UA profiliai prie viršutinės ir apatinės perdangos tvirtinami UA profilių tvirtinimo kampų komplekte esančiomis 8x60 mūrvinėmis (ne mažiau kaip 2 vnt. vienam kampui). Viršutiniuose UA profilių tvirtinimo kampuose yra paliktos specialios angos elektros instaliacijai laidams. Durų angos profiliai išdėstomi taip, kad nesutaptų su pertvaros profiliais. Virš skersinio durų angos profilio sumontuokite papildomus statramsčius, prie kurių pagal gipso kartono plokščių montavimo reikalavimus tvirtinama plokščių apkala. Gipso kartono plokščių siūlės virš angų kraštų turi būti perstumiamos ne mažiau kaip 150-200 mm ir neturi būti vienoje vertikalėje su angokraščiu.

Svarbu atminti, kad nestabilus karkasas gali būti trūkių gipskartono plokštėse ar apdailos plytelių siūlėse priežastimi.
