Kaip pirkimų vadovas, jūs nurodote lipnią „Velcro“ juostą naujai produktų linijai. Gamybos komanda pradeda darbą CO2 lazeriu ir viskas atrodo gerai. Tačiau netrukus pradeda plaukti skambučiai. Lazeris vėl neveikia. Pjūviai tampa netikslūs, o mašinos lęšį ir kreipiamąsias bėgelius dengia lipni plėvelė. Jūsų komanda nusivylusi, gamybos grafikai slenka, o jūs svarstote, ar įsigijote brokuotą medžiagos partiją, ar brangus lazerinis pjaustytuvas tiesiog negali atlikti darbo. Sėkmingo lipnios juostos su lipnia juosta lazeriu pjovimo paslaptis slypi ne lazerio galioje ar lipnios juostos medžiagos kokybėje. Svarbiausias kintamasis yra lipnios juostos tipas.
Standartiniai slėgiui jautrūs klijai (PSA) garuoja veikiami lazerio šilumos ir vėl kondensuojasi kaip lipnios liekanos, užteršdami įrenginio optiką ir sukeldami prastovas. Sprendimas slypi lazeriui suderinamų, karščiu aktyvuojamų klijų, kurie pjauna švariai, neužteršdami įrangos, specifiškavime. Niekada nepamiršiu vizito pas klientą, kuris gamino medicininės įrangos korpusus pagal užsakymą. Jie bandė iškirpti mažas, sudėtingas formas iš lipnios „Velcro“ juostos, o jų gamyba buvo sustojusi. Operatorius parodė man lazerio lęšį - jis buvo padengtas miglota, gelsva plėvele. „Mes jį valome tris kartus per dieną, Augustą“, - akivaizdžiai nusivylęs pasakė man vadovas. „Mašina puikiai veikia valandą, o tada pjovimo kokybė tiesiog suprastėja.“
Pašalinėje pastraipoje, prašiau parodyti užsakomos „Velcro“ juostos specifikacijų lapą. Tikrai taip, tai buvo standartinis, bendrosios paskirties akrilinis PSA. Jie kovojo kovą, kurios negalėjo laimėti ne dėl savo mašinos, o dėl vienintelės pirkimo užsakymo eilutės. Mes juos pakeitėme tiekėju, kurio pagrindas buvo šiluma aktyvuojamas, ir jų problemos išnyko per naktį. Kaip CO₂ lazeris gali pagerinti Velcro pjovimo tikslumą? Šiuo metu lipnios juostos apdirbimui galite naudoti štampavimo įrankius arba rankinius peilius. Nuolat susiduriate su problema, kad medžiaga dilsta kraštuose, o kabliukai ir kilpelės gali būti sutraiškyti arba deformuotis dėl ašmenų spaudimo.
Laikui bėgant, jūsų pjovimo štampai ir peiliai atbuksta, todėl rezultatai nėra pastovūs ir juos reikia pakeisti. Sudėtingų kreivių ar aštrių kampų pjovimas yra lėtas ir sudėtingas procesas, kurio metu susidaro daug atliekų. CO₂ lazerio pjovimo sistema visiškai išsprendžia šias problemas. Naudodamas fokusuotą šviesos spindulį, lazeris pjauna medžiagą be jokio fizinio kontakto. Šis bekontaktis procesas akimirksniu išlydo ir užsandarina sintetinius „Velcro“ pluoštus, sukurdamas idealiai švarų, patvarų ir be dilimo kraštą. Tai visiškai pašalina įrankių susidėvėjimą ir leidžia išpjauti bet kokią formą, kurią galite nupiešti kompiuteriu, su idealiu tikslumu ir pakartojamumu, o tai žymiai pagerina tiek kokybę, tiek gamybos greitį.
CO₂ lazeris pagerina lipnios juostos pjovimo tikslumą, nes bekontakčiu būdu išlydo ir užsandarina medžiagos kraštus, apsaugodamas ją nuo dilimo. Šis procesas leidžia išvengti lipnių tvirtinimo detalių sutraiškymo ir išpjauti itin sudėtingus dizainus, užtikrinant tobulą vientisumą - tai neįmanoma pasiekti naudojant tradicinius mechaninius pjovimo metodus.
1) Jokių nutrupėjusių kraštų
Pagrindinis lazerio privalumas yra galimybė sukurti galutinį kraštą vienu žingsniu. Lazerio pranašumas: Šiluma iš lazerio spindulys pjaunant prikaitina nailono arba poliesterio pluoštus. Taip sukuriamas lygus, užsandarintas kraštas kuris neiširs ir nesuirs tvarkymo, siuvimo ar galutinio panaudojimo metu. Mechaninis trūkumas: Ašmenys fiziškai perplėšia austą medžiagą, palikdami palaidus pluoštus. Tam reikia antrinis apdailos etapas pavyzdžiui, siuvimas ar terminis sandarinimas užkirsti kelią dilimui, pridedant laiko ir darbo sąnaudas.
2) Medžiagos iškraipymo pašalinimas
Kadangi lazeris niekada neliečia lipnios juostos, tvirtinimo detalių struktūra išlieka tobula. Lazerio pranašumas: Bekontaktinis pjovimas reiškia, kad medžiaga nespaudžiama. Maži kabliukai ir minkštos kilpelės lieka visiškai nepažeisti, užtikrinant tvirtinimo našumą „Velcro“ apsauga nepažeista. Mechaninis trūkumas: Pjaustymas štampu ir traiškymu gali suplokštinti ir pažeisti kabliukus bei kilpas išilgai pjovimo krašto, o tai gali susilpninti gaminį.
3) Neprilygstamas dizaino sudėtingumas
Lazeris juda skaitmeniniu keliu, suteikdamas jums visišką dizaino laisvę. Lazerio pranašumas: Iškirpkite apskritimus, siaurus kampus, vidinius langus ir logotipus su neįtiktinai tikslumu. Perjungti užduotis taip paprasta, kaip įkelti naują skaitmeninį failą, todėl tai puikiai tinka individualiems darbams ir greitas prototipų kūrimas. Mechaninis trūkumas: Pjaustymas štampais ribojamas iki vienos formos vienam įrankiui, todėl tai brangu ir nelankstu individualiems užsakymams. Sudėtingų formų rankinis pjovimas yra lėtas ir nenuoseklus.
Ko tikėtis iš lipnių klijų technologijų
Ypatingai svarbu, ar lipnios plėvelės tinka pjovimui lazeriu. Įsigijote lipnią „Velcro“ juostą ir tikėjotės „iškirpti ir priklijuoti“, bet gamyboje atsirado lipnių likučių, užsikimšė filtrai, o lazerio optika nuolat valoma. Problema dažnai nėra koncepcija, o cheminė sudėtis. Ne visi klijai yra vienodi, ir tai ypač aktualu lazerio spinduliui.
Sprendimas - naudoti lazeriui suderinamus klijus, pavyzdžiui, karščiu aktyvuojamą plėvelę arba aukštai temperatūrai atsparų akrilą, kurie pjovimo proceso metu išlieka stabilūs. 1) Standartinių viešųjų ryšių skelbimų problema: jie pigiausi, bet sukelia lipnias nuosėdas ir dėmes lazerio optikoje. 2) Sprendimas: karščiu aktyvuojami klijai - kieta, nelipni plėvelė, kuri tampa lipni tik įsilaikius į aktyvavimo temperatūrą. 3) Kitas pasirinkimas: aukštos temperatūros akriliniai klijai - kompromisas tarp švaros ir darbo tempo, kai karšto lydymo plėvelė ne visada įmanoma.
Lazerinio pjovimo darna: trys pagrindinės sritys
- Galios ir greičio balansas: pradėkite nuo didelio greičio ir mažos galios, palaipsniui didinkite galingumą kol pjūvis bus švarus. Tai padeda išvengti perdidžio karščio kraštuose.
- Oro pagalbinė sistema: naudokite vidutinį oro tiekimą, kad pašalintumėte dūmus ir šiek tiek įšėlusias daleles. Per didelis oro srautas gali atvėsinti pjovimą ir trukdyti sandarinimui.
- Dūmų ištraukimo sistema: įsitikinkite, kad ji yra pakankamai galinga, kad ištrauktų dūmus per korio struktūrą, neleisdama likučiams nusėsti ant medžiagos.
Tvarumas lipnių medžiagų srityje
Kaip pirkimų vadovui, jums vis dažniau tenka užduotis ieškoti medžiagų, kurios atitiktų įmonės tvarumo tikslus. Daugėja ekologiškų, tirpiklių neturinčių klijų ir perdirbtų/pluoštų biologiškai skaidžių polimerų sprendimų. Svarbiausios tendencijos skaidrios lipniosios dangos srityje: klijų ir lipnių plėvelių inovacijos, kurios yra suderinamos su lazeriniu pjovimu, mažina poveikį aplinkai be nuostolių kokybei ar gamybos efektyvumo.
- Ekologiški klijai: vandens pagrindu pagaminti klijai ir kietos karšto lydymo plėvelės diegimas; karšto lydymo klijai idealiai tinka lazeriniam pjovimui.
- Perdirbtos medžiagos (rPET): lipnios tvirtinimo detalės iš perdirbto PET, turinčios panašias šiluminės savybes kaip grynas poliesteris ir puikiai pjaustomos CO2 lazeriu.
- Biologiškai skaidžios ir biologinės medžiagos: PLA ir panašūs polimerai; gali būti pjauti lazeriu, bet reikalauja išbandymo dėl sudėtingo degradavimo pobūdžio.
Šios medžiagos leidžia įmonėms pasiekti tvaresnius tikslus be reikšmingo kokybės ar proceso praradimo. Be to, teisingas klijų pasirinkimas ir lazerio parametrai padeda išvengti lipnių liekanų, užtikrinant sklandų gamybos procesą.
Vienos platformos lazerinio pjovimo nauda
Vienos platformos lazerinio pjovimo mašinos pasižymi dideliu tikslumu ir universalumu. Šviesolaidiniai lazeriai gali pasiekti ±0,03 mm tikslumą, o CO2 lazeriai dažnai siekia ±0,05-0,1 mm. Šie parametrai užtikrina labai aukštą kokybės lygį sudėtingiems kontūriniams pjūviams. Tokios sistemos leidžia pjaustyti įvairias medžiagas: metalus, akrilą, fanerą, audinius ir kt.
Dideli privalumai: greitis, efektyvumas, mažai atliekų, mažos eksploatacinės išlaidos ilguoju laikotarpiu, bei galimybė kurti unikalius dizainus prototipams ir galutiniams gaminiams. Tačiau reikia įvertinti pradines investicijas, medžiagų apribojimus (pvz., PVC dūmai) ir ventiliacijos poreikį bei techninę priežiūrą.
Techniniai komponentai ir darbo principai
- Lazerinis generatorius - sukuria didelio galingumo spindulį pjovimui.
- Optinio kelio sistema - veidrodžiai ir lęšiai užtikrina spindulio kokybę ir kryptį.

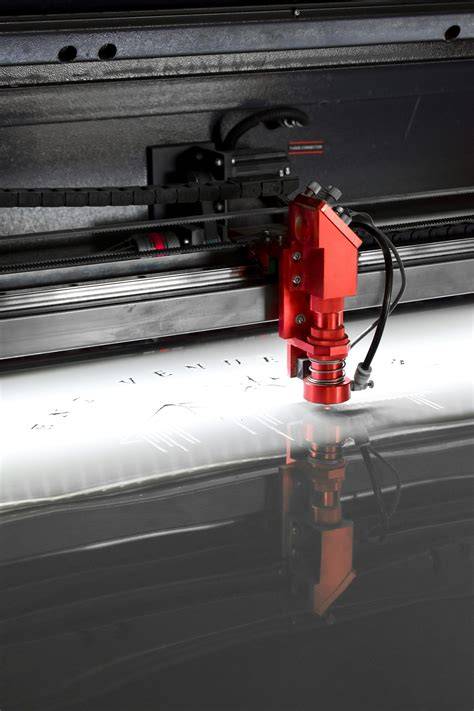

- Pjovimo galvutė - nukreipia lazerio ir dujų srautą tiksliai apdoroti medžiagą.
- Mašinų lova - stabilumas ir pagrindas tikslumui.
- CNC sistema - automatinei judesių kontrolei.
- Pagalbinė dujų sistema - aušinimui ir pjovimui, apsaugo komponentus nuo karščio.
Veikimo principas: didelės energijos lazerio spindulys sutelkiamas į medžiagą, kuri ją išlydo arba išgarina. Tai leidžia atlikti tikslų pjovimą su minimalia išmetamųjų atliekų ir be fizinio kontakto su medžiaga. Skirtingi lazeriai: CO2 (nemetalinėms medžiagoms), pluošto lazeriai (didelėms atspindinčioms medžiagoms, tokioms kaip metalai), Nd:YAG (žymėjimui, graviravimui) ir kt. Kiekvienas turi specifinį taikymo lauką.
Pramonės taikymas ir sektorių atspindžiai
Vienos platformos technologija itin gerai tinka automobilių, aviacijos ir kosmoso pramonėms dėl didelio tikslumo ir galimybės dirbti su įvairiomis medžiagomis. Prognozuojama, kad vienos platformos lazerinio pjovimo mašinų rinka augs intensyviu tempu iki 2032 metų, o šios technologijos bus integruotos daugelyje gamybos procesų. Tokios sistemos siūlo didelį našumą: ±0,03 mm tikslumas šviesolaidiniams laserims ir pagreitintą prototipų kūrimą bei galutinių gaminių parengimą.
Rinkos dinamika ir ateities kryptys
Naujos technologijos skatina plėtrą: AI integracija į priežiūrą, hibridinės sistemos, žaliosios technologijos, sijų formavimo pažanga ir vienos platformos pranašumų išplėtimas. Visos šios kryptys prisideda prie didesnio tikslumo, greičio ir medžiagų universalumo, taip pat prie galimybės dirbti su tvaresnėmis medžiagomis. Progresas žada labai išaugti vienos platformos sistemų įtaką pramonėje.
DUK
- Kokias medžiagas galima pjauti vienos platformos lazerinio pjovimo staklėmis? - Metalus, plastiką, medieną ir stiklą, priklausomai nuo lazerio tipo.
- Kuo skiriasi vienos platformos pjovimas nuo tradicinių metodų? - Didesnis tikslumas, greitis, mažesnės atliekos ir platesnis dizaino lankstumas.
- Ar galima pritaikyti lazerinio pjovimo paslaugą? - Taip, teikiami individualiai pritaikyti sprendimai kiekvienam projektui.
