Statybos darbai vyksta ramiu tempu, nors kieme jau klojame trinkeles, bet grindys namo viduje dar nėra išbetonuotos. Šiuo metu vyksta grindų apšiltinimo ir vandentiekio vedžiojimas, po jų vyks betonavimo darbai. Smėlio sluoksnyje pirmiausia buvo išvedžiota nulinė kanalizacija ir elektros instaliacija. Po šių darbų vyko smėlio lyginimas ir tankinimas. Be abejo, viduje smėlio trūko ir teko smagiai pasimankštinti nešant smėlį kibirais į namo vidų. Grindų įrengimo darbai prasidėjo nuo namo vidaus tvarkymo. Poros valandų darbas, kuris stipriai pakeitė jausmą namo viduje. Namą išvalėme patys prieš atvykstant meistrams.
Po to buvo sugaudytas grindų aukštis ir prasidėjo smėlio trombavimo darbai. Pirmą kartą patys gyvenime išbandėme darbą su vibro plokštę. Susidūrus su statybos darbais viskas atrodo labai sudėtinga, tačiau statant antrą namą jau bus lengviau. Pagrindo paruošimas ir putplasčio sudėjimas kainavo 700 eur. Putplastis grindims buvo pirktas dar praeitas metais, prieš didžiuosius kainos šuolius ir kainavo apie 1600 eur. Antras putplasčio sluoksnis buvo užbaigtas išvedžiojus vandentieko sistemą. Pasirinkome kolektorinę sistemą. Ji apie 30 proc brangesnė. Savo statome name įrengsime grindinį šildymą. Ko gero jau nedaug žmonių renkasi radiatorius?
Šildomų grindų nauda ir planavimas: su šildomų grindų sistema sutaupoma apie 30% šilumos kaštų lyginant su radiatoriniu šildymu. Šildomoms grindims nereikalinga tokia aukšta temperatūra - dažnai pakanka nuo 30°C iki 42°C, tuo tarpu radiatoriams reikalinga apie 60-70°C. Plane turime informaciją apie žingsnius tarp šildymo vamzdelių, kokį šildomų grindų vamzdį pasirinkti, koks reikalingas šildymo galingumas kiekviename kambaryje.
Kokį vamzdį rinktis grindiniam šildymui? Statybų grupėse dažnas klausimas, koks vamzdis tinkamas grindų šildymui. Pagal mūsų projektą namui reikia kloti D16 skersmens vamzdį. Pasirinkimas priklauso nuo patalpų ploto bei šildymo tipo. Mūsų namuose stovės šilumos siurblys oras-vanduo. Šildomų grindų įrengimui gali būti naudojami daugiasluoksniai arba paprasti vamzdžiai be aliuminio. Mes pasirinkome daugiasluoksnį vamzdį Wavin vamzdį. Kiek metrų vamzdžio reikia šildomoms grindims? Namui nupirkome net 1200 metrų Wavin vamzdžio grindų šildymui 16×2,0. Kol nesusidūrėme su statybomis, negalvojome, kad namui pastatyti reikia daugiau nei kilometro vamzdžių. Vamzdis vos tilpo į automobilį.
Prieš įrengtas šildomas grindis užliejant betono sluoksniu, jos yra testuojamos, svarbu patikrinti, ar netikėtai neatsirado vietų, iš kurių galėtų veržtis vanduo, kadangi užliejus betonu, šio nesklandumo ištaisyti nepavyks. Toks darbas - vienos dienos reikalas - šildymo vamzdeliai buvo išvedžioti per vieną dieną. Visas grindų paruošimas betonavimui užtruko 7 darbo dienas. Grindų betonavimas: praėjus savaitei po šildymo išvedžiojimo atėjo laikas betonuoti grindis. Nors kieme jau buvo galima dėti trinkeles, bet paprašėme palaukti, kol bus atlikti betonavimo darbai, kad apsaugotume naujas trinkeles. Grindų betonavimo darbai kainavo 1170 eur. Darbas buvo pradėtas anksti ryte, o 15 val jau atsisveikinome su meistrais. Prieš betonavimo darbus sužiūrėjome grindų aukščius. Ten kur bus klojamos plytelės grindis išpiltos 1 centimetru žemiau.
Šiuo metu natūraliai džioviname namus. Pradėjom ruoštis namo sandarumo testui. Pabaigoje pasitaikė trumpa istorija apie tai, kaip niekam nerūpi Jūsų statybos: durimis išlindęs blokelis buvo neapdairumo klaida, kurią reikėjo pašalinti. Iš pradžių darbas ėjosi gerai su Fiskars griovimo kūju, tačiau blokelio apačioje jau reikėjo išsinuomoti perfuratorių. Projektuojant šildomas grindis konsultavausi su keletu santechnikų. Projekto pirminį ir galutinį variantą buvau įdėjęs ir SM forumo teismui. Pirminiuose variantuose buvau numatęs vieną kolektorių namo centre, galvojau katilinei nedaryti atskiro žiedo, o pravesti vamzdelį grįžtamąjį iš tambūro, bendroje erdvėje turėjo būti 3 žiedai. Bet pasikonsultavus gavosi toks variantas - du atskiri kolektoriai po 6 atšakas, bendroje erdvėje 4 žiedai, katilinei numačiau atskirą žiedą. Pasirinkau nestandartinį atstumą tarp vamzdelių - 17 cm (vamzdis daugiasluoksnis d18). Prie vitrinų dvigubai tankiau. San mazguose vamzdeliai kas 15 cm. Visų žiedų ilgis gavosi iki 65 m ilgio, tik miegamajame ilgesnis - 86 m. Kolektorių paieškoje buvo abejonių ar reikia debitomačių ar ne. Po ilgių paieškų pasirinkau italių gamybos LUXOR kolektorius su debitomačiais. Iki kolektoriaus esančio namo viduryje magistralinius vamzdynus vedžiau iš PPR Wavin Fiber Basalt d32mm vamzdžio. Jis buvo įleidžiamas į polistirolą kaip ir vandentiekio vamzdžiai. Pats kolektorius su dėže turėtų būti priglaustas prie sienos tarp sandėliuko ir vonios kambario.
Jau vedžiojant daugiasluoksniu vamzdžiu vandentiekį, susidūriau su sunkumais suvaldyti vamzdžio ritę ir tvarkingai ją išvynioti. Dirbant keliese būtų daug paprasčiau, bet vienam - sudėtinga užduotis. Paskubomis teko pasidaryti vamzdžio vyniojimo įrenginį - laikiklį. Tam panaudojau automobilinį rato guolį ir kelis vamzdelius. Vamzdžių lankstymui nusipirkau ant viršaus uždedamą spyruoklę. Su ja darbas tikrai paprastas, lengvas ir nėra jokios rizikos perlenkti vamzdį. Pats vamzdį pirkau daugiasluoksnį KERMI xnet d18x2. Pasirinkimą lėmė kaina ir gamintojo vardas. Shitam Kermi vamzdį pirkau po 0,58 €/m. Viso namo grindinį šildymą vedžiojau vienas. Dirbdavau vakarais. Per vakarą išraitydavau vieną - dvi kilpas. Pirmas žiedas. Miegamojo vonia. Vaikų kambariai baigti. Koridorius. Bendra erdvė. Kolektorius katilinėje.
Apibendrinant šildomų grindų vedžiojimo darbus, galima teigti, kad projekto poreikis buvo teisingas sprendimas ir projektas beveik 100% atitiko realų faktą. Žiedų ilgiai skiriasi plius minus 2 metrais nuo projekto. Beveik pusę ritės sunaudojau vandentiekio vedžiojimui, o paskui teko rinkti ir skaičiuoti tinkamus kambarius ir žiedų ilgius, kad kuo pilniau išnaudoti ričių ilgį. Todėl vis tik komfortiškai atrodo tik šildomos grindys, jų įrengimas nėra toks paprastas procesas. Tai reikalauja kvalifikuoto ir atsakingo paruošimo bei tinkamo visų komponentų sujungimo. Todėl pirmiausia rekomenduojama kreiptis į šios srities profesionalus, kurie parengtų projektą šildomų grindų įrengimui. Projekte pateikiami kiekvienos patalpos šilumos nuostoliai, išdėstymas, vamzdelių skersmuo ir atstumai tarp jų. Nepaisant projekto ar jo neparengus, dažniausia klaida yra grindinio šildymo įrengimas pagal „žinojimą“: sistemos efektyvumas krenta dėl netolygiai paskirstytos šilumos. Taip pat svarbu, kad vandens temperatūra nebūtų per aukšta - tai žematemperatūrės sistemos bruožas.
Glaustai apie pagrindus ir pasiruošimą

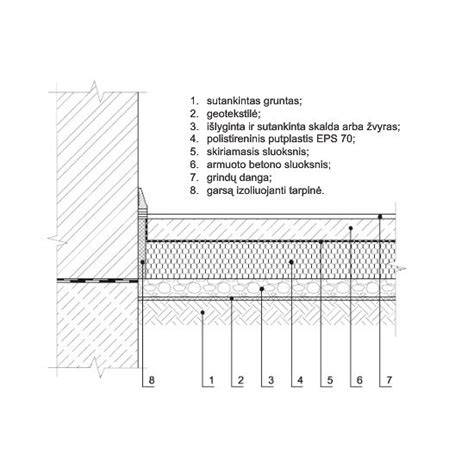

Tinkamai paruoštas pagrindas yra sausa, lygus ir stabilus. Jei pagrindas - smėlis, būtina jį trombuoti vibro plokštėmis, kad paviršius tvirtas ir be įdubimų. Jei reikia, naudojamas savaime išsilyginantis betono sluoksnis. Tada dedama hidroizoliacinė plėvelė, du sluoksniai šachmatų principu su purškiamomis putomis tarp sluoksnių. Ant viršaus įrengiama šilumą atspindinti plėvelė ir armavimo tinklelis, prie kurio rišami vamzdeliai. Tokiu metu gali būti taikomi ir alternatyvūs montavimo būdai: vamzdeliai gali būti pritvirtinti prie pagrindo kabėmis arba naudojant specialų paklotą.
Pasirenkant šildymo tipą, verta prisiminti: betonavimui reikalingas tinkamas šiluminis plėvelės sluoksnis, o po betonavimo gali būti taikomos temperatūrinės siūlės dėl betono plėstimosi ir trauktimosi. Elektros šildymui dažnai naudojami kilimėliai arba kabeliai; šie montavimo sprendimai gali būti lengviau įgyvendinami, bet taip pat reikalauja lygios ir tvirtos pagrindo.
Vamzdžių parinkimas ir organizavimas
Pasirinkimas tarp daugiasluoksnių ir kietų vamzdžių priklauso nuo projekto ir biudžeto. Mūsų atveju buvo pasirinktas daugiasluoksnis vamzdis Wavin dėl patikimumo ir patogumo. Svarbu žinoti, kiek vamzdžių reikės: planuojant ant kurioje patalpoje įrengti šilumos žiedai, ir kaip išdėstyti žiedų skersmenis bei tarpus. D16 skersmens vamzdžiai dažnai pasirenkami, kai šildymo sistema apkrauta dideliu plotu ir kai yra šilumos siurblys oras-vanduo. Vienam namui įrengėme apie 1200 metrų vamzdžio 16×2,0; kitoms statyboms tikimės, kad reikės net ilgesnių ritinių.
Praktinis pasakojimas: išvedžiojimas ir betonavimas
Šildomų grindų vamzdelių išvedžiojimas vienoje dienoje - tai įmanoma, kai turima patirtis ir tinkama įranga. Pradžioje buvo sugalvota sukurti vamzdžių vyniojimo įrangą, kad ritinė būtų lengvai valdomas: naudojau automobilinį rato guolį, kelis vamzdelius ir spyruoklę. Tokiu būdu vamzdis lankstosi be perlenkimo. Vamzdžiai buvo įdiegiami su d18×2 vientiso skersmens vamzdžiu. Pagrindinis skaičiavimas - žiedų ilgiai, siekiant kuo optimaliau išnaudoti ritę. Žiedai buvo formuojami taip, kad jų bendras ilgis būtų apie 65 m, o miegamajame - 86 m. Sanmazgų išdėstymas: dviejų atskirų kolektorių po 6 šakas, bendroje erdvėje 4 žiedai, katilinei - atskiras žiedas. Vamzdžiai vedžiojami į plonus lapus iš Kermi xnet d18x2.
Prieš pilant betoną svarbu atlikti testą - patikrinti, ar nėra vietų su vandens nutekėjimu. Betonavimas pradėtas anksti ryte ir truko visą dieną, kai kuriose vietose grindų aukštis buvo tiksliai nustatytas: ten, kur bus plytelės, grindys bus 1 cm žemiau. Po betonavimo grindys dar 21 dieną turi būti atvėsintos ir įkaitintos kelis kartus, kad įsitikintume tolygumu. Pradėjus šildymo procesą, vandens temperatūra sistemoje pradėta nuo 25°C ir per keletą dienų ji buvo kilsteliama iki nustatytos maksimalaus, o vėliau vėsinama taip pat palaipsniui.
Papildomi patarimai ir projektavimo esmė
Renkantis dangos šiluminę laidumo dalį, būtina atsižvelgti į produkto šiluminę varžą. Didelė šiluminė varža mažina šiluminį laidumą. Pavyzdžiui, kiliminės dangos šiluminė varža 0,07-0,15 m2K/W, o storos medžio masyvo grindys gali siekti iki 0,12 m2K/W. Dauguma plytelių, keraminių grindų bei laminatas geriausiai praleidžia šilumą, o kilimą su šildomomis grindimis reikėtų vengti dėl našumo praradimo. Tačiau šilumos komfortas vis dar išlieka dėl tinkamo projektavimo ir įrengimo technikos.
Grindiniam šildymui būtina profesionalų pagalba - projektą parengia patyręs projektantas, nurodomi patalpų šilumos nuostoliai, vamzdelių išdėstymas, jų skersmens ir atstumai tarp jų. Net ir su parengtu projektu dažnai pasitaiko klaidų - šildymo įrengimas „pagal žinojimą“ gali sukelti netolygi šilumos paskirstymą ir sumažinti efektyvumą. Taip pat svarbu, kad vandens temperatūra būtų žematemperatūrė sistema, todėl teisingas pagrindo paruošimas ir tvirtas pagrindas yra esminiai žingsniai.
Baigiamieji organizaciniai momentai
Kai grindų šildymo įrengimas baigtas, dar reikalinga tinkamai paruošti grindų dangą ir laikytis gamintojo rekomendacijų dėl danga pasirinkimo. Po grindų betonavimo žymiai svarbios temperatūros siūlės ir po procesų laikotarpis - leisti grindims išdžiūti ir įkaitinti, kad pasiektume tolygų šilumos pasiskirstymą. Taip pat naudinga prisiminti, kad tikrai gerai veiksiančiam sistemai reikalingas kruopštus projektavimas, profesionalų patarimai ir racionalus komponentų derinimas.
