Lankstūs ortakiai - tai svarbi ŠVOK (šildymo, vėdinimo ir oro kondicionavimo) sistemų dalis, leidžianti efektyviai tiekti orą net ten, kur tradicinių cinkuotų ortakių įrengimas yra sudėtingas ar neįmanomas dėl ribotos erdvės. Dėl savo konstrukcijos ir medžiagų įvairovės lankstūs ortakiai yra pritaikomi daugeliui užduočių: nuo gyvenamųjų namų ir butų iki mažų komercinių pastatų.
Sistemos paskirtis ir įprastos pritaikymo vietos
HDPE Plastikinių ortakių sistema FLX skirta pastatų (butams, individualiesiems namams, ar mažiems komerciniams pastatams), kuriuose yra ribotas aukštis, vėdinimo sistemoms įrengti. Lanksčius ortakius galima montuoti palėpėse, pakabinamose lubose, siaurų ir žemų lubų tuštumose, tiesti sienų, lubų izoliaciniuose, apdailos sluoksniuose. Taip pat šią sistemą galima naudoti įrengiant oro padavimo sistemas grindyse.
Lankstūs ortakiai dažnai naudojami montuojant vėdinimo sistemas jau įrengtuose būstuose, kuriose nebuvo numatyta erdvė ar nėra kitų galimybių įrengti standartinius ortakius. Sistema yra lanksti, ja paprasta apeiti įvairias „kliūtis“. Be to, lanksčius ortakius galima tiesti ne tik lubose, bet ir sienose, grindyse, izoliaciniuose ar apdailiniuose sluoksniuose.
Medžiagos ir konstrukcijos variantai
Lankstūs ortakiai gali būti pagaminti iš įvairių medžiagų, tokių kaip HDPE (aukšto tankio polietilenas), aliuminis su PVC danga ar aliuminis su izoliacija. Folijiniai lankstieji ortakiai išsiskiria kokybe ir paprastu montavimu. Jie ypač tinka žemo ir vidutinio slėgio sistemoms ir yra paplitę gyvenamuosiuose rajonuose. Izoliuoti lankstūs ortakiai išsiskiria papildomu izoliacijos sluoksniu, kuris sumažina kondensaciją ir padidina energijos vartojimo efektyvumą, todėl tai yra puikus pasirinkimas aplinkai, kurioje kinta temperatūra.
Aliumininiai (pvz., Compact, Drasuten®): tvirti, pagaminti iš gofruotos aliuminio juostos. Oro kondicionavimo aliuminio lankstus ortakis yra skirtas kai kurioms problemoms, su kuriomis susiduriama oro kondicionavimo srityse. Produktas naudoja tam tikrą aliuminio folijos medžiagą, kuri turi gerą atsparumą aukštai temperatūrai. Vidinis vamzdis yra lanksti žarna, o išorinis vamzdis yra 25 mm storio 20 kg/m3 stiklo vatos veltinis, o išorinis yra atsparus drėgmei ir yra kompozituotas aliuminio folijos ir stiklo pluošto audiniu.
Izoliacija, higiena ir akustika

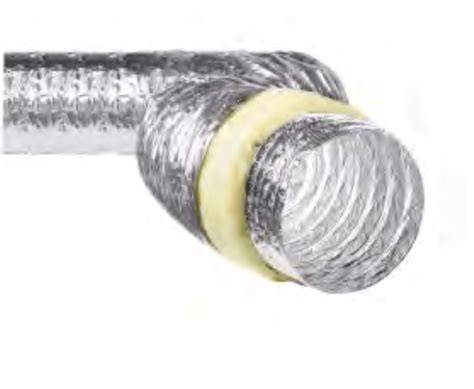

Šiuolaikinėse vėdinimo ir oro kondicionavimo sistemose itin svarbu užtikrinti ne tik efektyvų oro srautą, bet ir optimalią šilumos bei garso izoliaciją. Lankstūs, termiškai ir akustiškai izoliuoti ortakiai yra puikus sprendimas, atitinkantis šiuos reikalavimus. Jie gaminami atsižvelgiant į aukščiausius standartus, siekiant užtikrinti sistemos ilgaamžiškumą ir komfortą patalpose.
25 mm storio izoliacinė medžiaga efektyviai sumažina šilumos nuostolius bei garso perdavimą, užtikrindama geresnį komfortą ir energijos taupymą. Lankstūs ortakiai gali pasižymėti antibakterinėmis ir antistatinėmis savybėmis, kurios yra ypač svarbios užtikrinant oro kokybę patalpose. Pageidautina, kad ortakis būtų antistatinis ir antibakterinis. Taip būsite tikri, kad į patalpas tiekiamo oro kokybė išliks gera ilgą laiką.
Difuzoriaus pajungimo dėžutės yra tvirtinamos prie lubų. Difuzoriai paskirsto oro srautą per patalpą. Difuzorių kaina priklauso nuo medžiagų, iš kurių jie pagaminti ir nuo jų aerodinaminių savybių. Pastarosios gali įtakoti oro srauto paskirstymo garso buvimą ar nebuvimą. Mūsų specialistai atkreipia dėmesį į tai, kad oro paskirstymo dėžės vidus turi būti padengtas garso izoliacine medžiaga.
Kolektoriai, paskirstymo dėžės ir garso slopintuvai
Iš rekuperatoriaus išeina oro padavimo ortakis 160-200 mm diametru. Oras keliauja iki kolektorinės dežės. Vienas jungimas į ją yra 160-200 mm diametro, o iš kitos pusės išeina 5, 6, 10, arba daugiau ortakių, kurių diametras yra 75 mm. Dažnai pasirenkami kolektoriai su 75 mm pajungimo skersmeniu ir nuo 5 iki 12 atšakų, atitinkančių skirtingus poreikius.
Rekuperatoriaus garso slopintuvai slopina įeinančio/išeinančio iš rekuperatoriaus oro srauto garsą ir nulemia, kiek triukšmo įranga sukels patalpose. Siekiant užtikrinti maksimalų komfortą, lankstūs triukšmo slopintuvai yra būtina sistemos dalis. Jie montuojami ortakių sistemoje, siekiant sumažinti oro srauto keliamą triukšmą. Šie slopintuvai gali būti įvairių skersmenų (nuo 100 mm iki 200 mm) ir ilgio (pvz., 1200 mm).
Montavimas, sandarumas ir priežiūra
Sistema išsiskiria konstrukciniu lengvumu, greitu ir paprastu montavimu. Dėl savo lankstumo ši sistema nereikalauja daug pridėtinių dalių, ko pasekoje sistemos įrengimo kaina yra pakankamai žema, palyginus su cinkuoto plieno ortakių sistema, montavimo metu taupomas laikas. Sistemai įdiegti nereikia specialių įrankių.

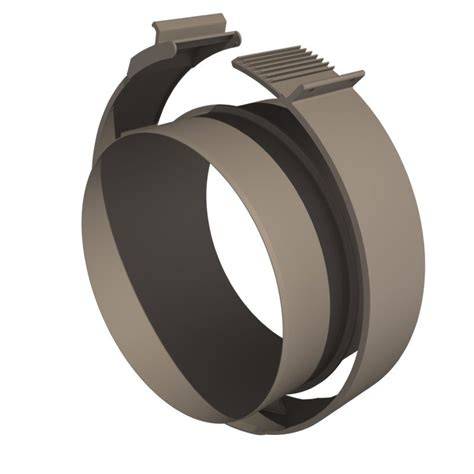

Lanksčių ortakių ir komponentų sujungimo vietose rekomenduojama naudoti tam skirtas tarpines. Lanksčių ortakių ir komponentų sujungimo vietose rekomenduojama naudoti tarpines, taip užtikrinamas sistemos sandarumas. Tai padeda išvengti oro nuostolių ir užtikrina efektyvų sistemos veikimą. Teisingai sumontoti lankstūs ortakiai išlaiko sandarias jungtis tarp ortakių sekcijų, sustabdo oro nuotėkį ir garantuoja pastovų veikimą.
Reguliari techninė priežiūra ir patikros yra būtinos norint užtikrinti, kad ortakiai būtų lankstūs ir geros būklės. Reguliariai tikrinkite, ar nėra nusidėvėjimo ar pažeidimo požymių. Turėtumėte greitai išspręsti visas problemas, kad išvengtumėte oro nuotėkio ir užtikrintumėte efektyvų sistemos veikimą.
Saugumo ir efektyvumo kriterijai renkantis lankstų ortakį
- Medžiagos sudėtis: geriausio pagrindo pasirinkimas. Ortakių medžiagų pasirinkimas priklauso nuo sistemos slėgio, izoliacijos reikalavimų ir paskirties.
- Matmenys ir skersmuo: Norint užtikrinti, kad oro srautas netrukdytų, ir sumažinti slėgio nuostolius, labai svarbu pasirinkti tinkamą lankstaus ortakio matmenį ir dydį.
- Izoliacijos R vertė: R vertė yra izoliacijos atsparumo šilumos nuostoliams matas - didesnė R vertė rodo didesnį izoliacijos efektyvumą.
- Slėgio įvertinimas: Ortakiai turi atitikti sistemos oro slėgio reikalavimus; per mažas reitingas gali lemti pažeidimus ir veikimo sutrikimus.
- Lenkimo spindulys ir lankstumas: Užtikrinkite rekomenduojamą ortakio lenkimo spindulį, kad būtų išvengta perteklinio pasipriešinimo oro srautui.
- Triukšmo mažinimas: Pasirinkite ortakius su izoliacija ar akustiniu įdėklu, kad sumažintumėte garso perdavimą.
Specifiniai produktų pavyzdžiai ir technologijos
HDPE lankstūs ortakiai gali būti naudojami daugelyje atvejų, kai tradiciniai ortakiai negali būti įrengiami dėl ribotos erdvės ir siauros ortakių trasos. Ortakių išorinio skersmens (75 mm) ir oro srautų paskirstymo dėžučių kompaktiškų parametrų deka, pati HDPE plastikinių ortakių sistema yra kompaktiška, neužima daug vietos ir taupo erdvę.
Šis lankstus ortakis yra puikus pasirinkimas ventiliacijos ir oro kondicionavimo sistemoms, užtikrinantis aukštą termišką ir akustinę izoliaciją. Ortakis pagamintas iš perforuotos aliuminio folijos, kuri užtikrina tvirtumą ir atsparumą įvairiems mechaniniams pažeidimams. Vidinė plieninė spirale suteikia lankstumą ir patogumą montuojant. Šis ortakis yra 10 metrų ilgio ir gali būti pasirinktas su skirtingais skersmenimis: 125, 160, 180, arba 200 mm, kad atitiktų įvairius montavimo reikalavimus.
Centrinio oro kondicionavimo vėdinimo žarnos gaminio atsparumas slėgiui yra 250MMWG, o jo standartinis ilgis yra 10 metrų. Vidų palaiko spiralinė plieninė viela, o apatinis sluoksnis naudojamas sukibimui, įtampai ir lankstumui stiprinti. Jis taip pat turi gerą antipireninį poveikį ir didelį atsparumą suspaudimui.
Alternatyvos ir papildomos panaudojimo sritys

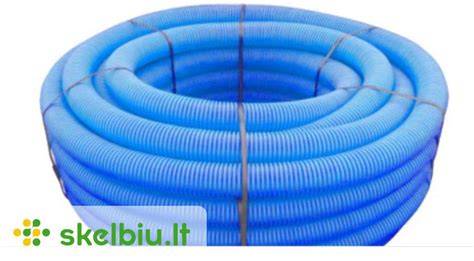

Nors pagrindinė tema yra lankstūs ortakiai vėdinimui, verta paminėti, kad panašūs lankstūs vamzdžiai naudojami ir grindinio šildymo sistemose. UAB „Tenko Baltic“ siūlo 5-ių sluoksnių fiziškai sutankinto polietileno vamzdį PE-MDXc, kuris yra ypatingai lankstus ir tinkamas grindų šildymo bei vėsinimo sistemoms įrengti.
Naudojant specialias izoliacines medžiagas arba perkant EPP ortakį, galima užtikrinti, kad ortakiai, naudojami oro padavimui, nekelia kondensacijos problemų. Tai ypač aktualu tiems atvejams, kai ortakis montuojamas šaltose zonose, pvz., nešildomose palėpėse.
Projektavimas ir profesionalių sprendimų svarba
Pastato vėdinimo sistemos teisingam parinkimui ir įrengimui didelę reikšmę turi kvalifikuotai parengtas tokios sistemos projektas. Tokiu būdu parenkamas optimaliausias sistemos sprendimas pagal būsto ypatumus ir kliento poreikius, sumažėja montavimo klaidų rizika montuojant. Pavyzdyje pateiktas mūsų kvalifikuotų projektuotojų gyvenamojo namo vėdinimo sistemos projektas su lanksčių ortakių sistema.
Lankstūs ortakiai yra universalus ir nepakeičiamas sprendimas moderniose vėdinimo sistemose, leidžiantis greitai ir patogiai sujungti įrenginius su pagrindine ortakių magistrale, ypač ankštose ar sudėtingos geometrijos erdvėse. Teisingas pasirinkimas yra būtinas norint užtikrinti sistemos efektyvumą, sandarumą, tylų veikimą ir ilgaamžiškumą.
Kaip išvedžioti Rekuperacijos (vėdinimo) ortakius ir pajungimas | Sąmata | Difuzorių montavimas.
Dažniausiai užduodami klausimai (DUK)
- Kaip galite apibrėžti lanksčią ortakių sistemą ir kodėl ji reikalinga ŠVOK įrenginiams? Lankstus ortakis yra terminas, vartojamas apibūdinti lanksčius vamzdžius, pagamintus iš įvairių medžiagų, naudojamų ŠVOK sistemose, siekiant paskleisti vėsų arba šildomą orą per konstrukcijas. Tai itin svarbus komponentas, užtikrinantis tinkamą oro srautą, temperatūros reguliavimą ir patalpų oro kokybę patalpoje.
- Kaip nustatyti tinkamą lankstaus ortakio dydį? Norint tinkamai pasirinkti matmenis ir dydį, reikia atsižvelgti į oro srautą, vamzdyno ilgį ir naudojamą ŠVOK sistemą. Pasikonsultuokite su ŠVOK ekspertais arba vadovaudamiesi pramonės gairėmis.
- Kokia yra izoliacijos R vertė ir jos reikšmė? Izoliacijos R reikšmės matuoja izoliacinių medžiagų atsparumą šilumos kryptimi. Didesnės R reikšmės rodo didesnį izoliacijos efektyvumą.
- Ar lankstūs ortakiai sukelia triukšmą? Lankstus ortakis gali perduoti triukšmą konstrukcijos viduje. Pasirinkus ortakius su triukšmo mažinimo galimybėmis, pvz., izoliacija ar akustiniu pamušalu, galima sukurti tylesnę aplinką.
- Ar turiu kreiptis į specialistą? Nors kai kurie namų savininkai gali turėti žinių, kaip įrengti lanksčius ortakius, paprastai rekomenduojama pasikviesti ŠVOK specialistus.
Trumpa rekomendacija montuojantiems
Lanksčių ortakių sistema idealiai pritaikyta naudoti patalpose, kuriose yra labai ribota erdvė vėdinimo sistemoms įrengti. Dėl itin mažo ortakių išorinio skersmens ir pajungimo dėžių aukščių, tokia sistema yra labai kompaktiška ir taupo erdvę. Norint pasiekti ilgaamžiškumą ir energinį efektyvumą, rekomenduojama atkreipti dėmesį į izoliaciją, tinkamą medžiagų parinkimą, sandarius sujungimus ir profesionalų projektavimą.
