Tinkamas elektros instaliacijos funkcionavimas lemia pačių vartotojų saugumą. Kad kabelių instaliacija veiktų gerai, turi būti tinkamai parinktos izoliacinės medžiagos, kabelio gyslos gerai izoliuotos viena nuo kitos. Tai užtikrina izoliaciniai apvalkalai, kuriais aptraukiami tiek kabelio laidininkai, tiek visas elektros kabelis. Šiuo metu populiariausia medžiaga, naudojama instaliacinių kabelių gamybai, yra polivinilchloridas, paprastai žymimas PVC. Kita alternatyvi medžiaga - tinklinis polietilenas, žymimas raidėmis XLPE. Šios izoliacinės medžiagos naudojamos tiek laidininko izoliacijai, tiek kabelio apvalkalui gaminti.
XLPE ir PVC: šilumos atsparumas ir galimybių ribos
XLPE izoliuotų kabelių leistina laidininko įšilimo temperatūra yra +90 °C, o PVC izoliuotų kabelių - +70 °C. Bet šiuos temperatūrinius lygius galima koreguoti, gamybos metu naudojant įvairius priedus. Pavyzdžiui, modifikavus pagrindinę PVC mišinio sudėtį, galima pasiekti darbinę temperatūrą iki +90 °C. O prireikus leistiną darbinę temperatūrą galima padidinti net iki +250 °C. Tam naudojamos įvairios cheminės medžiagos, modifikuojančios pagrindinį PVC mišinį. Viena priežasčių, kodėl minėtas parametras toks svarbus, yra tiesioginis ryšys tarp perduodamos elektros srovės „kiekio“ konkrečios gyslos skerspjūviu ir tos gyslos leistino temperatūros padidėjimo. Kuo didesnė elektros srovė, tuo daugiau išsiskiria šilumos ir atitinkamai kyla kabelio temperatūra.
Iš pirmo žvilgsnio XLPE izoliacija turi daugiau pranašumų - daugiau elektros energijos galima perduoti kabeliu, izoliuotu XLPE, negu tokio pat skerspjūvio kabeliu, izoliuotu PVC izoliacija. Reikėtų dar paminėti minimalią kabelio klojimo temperatūrą. Lyginant kabelių XLPE/PVC (XLPE izoliacija ir PVC apvalkalas) ir PVC/PVC (izoliacija ir apvalkalas PVC) atsparumą degumui, reikia atkreipti dėmesį, kad abiem atvejais išorinis apvalkalas pagamintas iš PVC. Būtent išorinis apvalkalas ir yra pirmasis barjeras, kurį paveikia liepsna kilus gaisrui. Tas pat ir laboratorijoje, kai tikrinamas kabelio atsparumas degumui, simuliuojant gaisro sąlygas. Abiem atvejais turime reikalą su tokia pačia medžiaga, taigi ir jos degimo efektai turi būti identiški. Formalių skirtumų turėtų atsirasti tik po kelių ar keliolikos minučių, kai liepsna kirs apvalkalo sluoksnį ir pasieks laidininko izoliaciją (analizuojamu atveju iš skirtingų medžiagų), tačiau praktiškai apvalkalo fragmentai dega toliau ir, jei yra skirtumų, tai jie nedideli.
Halogenų neturinčios medžiagos ir jų svarba
- Pirmoji jų grupė - behalogeniniai laidai ir kabeliai XLPE/LSZH (XLPE izoliacija ir halogenų neturintis apvalkalas). Tokie kabeliai yra mažo dūmingumo ir gaisro metu neišskiria pavojingų nuodingų dujų; jie rekomenduojami visuomeninių pastatų, požeminių perėjų, metro ir pan. vietoms.
- Antroji grupė - specialios paskirties kabeliai LSZH/LSZH (izoliacija ir apvalkalas iš halogenų neturinčios silikoninės gumos ar polimerinio kompaundo). Paprastai jų išorinis apvalkalas yra oranžinės spalvos. Jie atitinka uždelstą relinį išlaikymą FE180 bei srovės vientisumą E30 ar E90.
Tačiau behalogenės izoliacinės medžiagos yra gana kietos. Kabeliai, izoliuoti jomis, yra gerokai kietesni, sunkiau lankstomi, instaliacija sudėtingesnė nei naudojant kabelius, izoliuotus PVC ar XLPE. Elektros kabeliai ir laidai - tai svarbus žmonių gyvenimo ir turto apsaugos elementas kilus gaisrui. Kaip rodo ilgametė gaisrų tyrimų medžiaga, kabeliai retai kada būna gaisro priežastis. Dažniausiai kalta nevykusi instaliacija. Todėl svarbu pasirinkti tinkamus kabelius ir tinkamą instaliaciją. Šis pasirinkimas negali apsiriboti vien izoliacine medžiaga. Nėra vienos tobulos ir universalios medžiagos rūšies, kuri užtikrintų visų kabelio, naudojamo įvairiomis darbo sąlygomis, parametrų aukščiausią lygį. Paprastai vienos srities pranašumai kompensuojami silpnesniu rezultatu kitoje srityje. Todėl žymiai svarbesnė tinkama kabelių gamyba pagal gamintojo deklaruojamus standartus, patvirtintus CE atitikties deklaracijomis ir sertifikatais, taip pat atitikties Europos Sąjungos direktyvoms, ant gaminio žymimomis ženklais „RoHS“ ir „REACH“.
Nuo šilumos susitraukiantys produktai: formos atmintis ir pramoniniai taikymo pavyzdžiai
Nuo šilumos susitraukiantys produktai su „formos atmintimi“ tai didelis inžinerijos pasiekimas. Vamzdžių jungimas, remonto ir apsauginio sluoksnio darbų supaprastinimas ir pagreitinimas tokiose pramonės šakose kaip: elektros inžinerijos, šilumos, elektros energijos ir ryšių, privedė prie to, kad šie produktai yra labai populiarūs, o kartais net būtini. Kryžminimo technologijos dėka panaudotos HDPE medžiagoje susidaro angliavandenilių molekulių erdvinis tinklas. Trimatmenis tinklas, kuriame visos ar beveik visos pradines polimero grandinės yra tarpusavyje chemiškai susijusios įgauna „formos atmintį”. Tai viena iš labiausiai naudingų nuo šilumos susitraukiančių medžiagų funkcijų, kurios gali įvairiai deformuotis, o pašildžius grįžta į savo pradinę formą. Šios technologijos būdu atlikta izoliacija tai tinklo pavidalo prapūsta izoliacija uždėta ant izoliuojamos vietos. Užpatentuota UAB TERMOGUM nuo šilumos susitraukiančių produktų gamybos technologija užtikrina movų ilgaamžiškumą, jungties saugumą. Movos suteikia sandarias, stiprias ir lanksčias izoliuotų šilumos tiekimo vamzdžių jungčių sistemas, o išorės vamzdžio apsauginis korpusas atstatomas po jungčių. Viduje movos gali būti padengtos karšto lydalo klijais, kurie palaiko lankstumą esant temperatūrai nuo -20 °C iki +70 °C. Galinės movos turi aukštą atsparumą korozijai, jėgos poveikiui, rūgščių ir bazių poveikiui, bei atmosferos poveikiui. Nuo šilumos susitraukiančios juostos gaminamos iš modifikuoto radiacijos būdu poliolefino. Lipni izoliacinė juosta, padengta karšto lydalo klijais, naudojama patvariam ir sandarų jungčių konstrukcijoms. Ši juosta tinka montuojant ventiliacijos vamzdžių jungtims, apsauginiams vamzdžiams, laidams, elektros ir telekomunikacijų kabeliams.
Lankstus kabelis gumine izoliacija: savybės, pritaikymas ir nauda

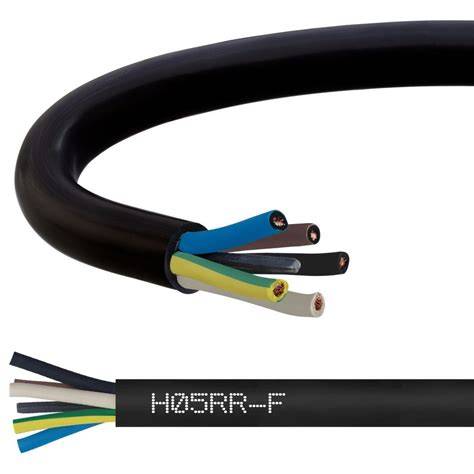

Šiandien elektros instaliacijose svarbiausia ne tik laidų ir kabelių patikimumas, bet ir jų pritaikymas skirtingoms sąlygoms. Vienas iš produktų, kuris išsiskiria savo universalumu, ilgaamžiškumu ir saugumu, yra lankstus kabelis gumine izoliacija. Šio tipo kabeliai yra atsparūs aplinkos poveikiui, mechaniniams pažeidimams bei intensyviam lankstymui, todėl jie plačiai naudojami tiek buityje, tiek pramonėje. Dėl savo savybių, gumuoti kabeliai, tokie kaip H05RR-F ar H01N2-D, dažnai pasirenkami įvairiems instaliaciniams darbams. Lankstus kabelis gumine izoliacija - tai elektros kabelis, kurio izoliacinė danga yra pagaminta iš aukštos kokybės gumos mišinių. Tokia izoliacija pasižymi puikiu atsparumu temperatūros svyravimams, UV spinduliams, drėgmei ir cheminėms medžiagoms. Skirtingai nei PVC izoliacija, guminė medžiaga išlieka elastinga net žemoje temperatūroje ir nesutrūkinėja, todėl kabelis išlaiko savo savybes net ir sudėtingomis sąlygomis. Lankstūs kabeliai naudojami ten, kur reikia lankstumo, atsparumo mechaniniam poveikiui ar dažnų judesių: įrankiai, elektros prietaisai, apšvietimo sistemos ar mobilūs įrenginiai.
H05RR-F kabelis - universalus, daugelyje buities ir pramonės sričių naudojamas kabelis. Jo konstrukcija atspari mechaniniam poveikiui ir drėgmei, todėl jis tinka elektriniams įrankiams, buitinės technikos prietaisams, prailgintuvams, šviestuvams ir pan. H01N2-D kabelis yra specialiai sukurtas naudoti itin sudėtingomis sąlygomis: laidininkas pasižymi aukštu srovės laidumu, o guminė izoliacija - atsparumu karščiui, liepsnai ir deformacijoms. Dėl savo patvarumo ir universalumo lankstus kabelis gumine izoliacija plačiai naudojamas ne tik profesionalų, bet ir mėgėjų projektuose. Lankstus kabelis gumine izoliacija - tai vieną svarbiausių šiuolaikinės elektros instaliacijos dalių. Dėl savo lankstumo, saugumo ir patvarumo, jis tampa dažnu pasirinkimu tiek profesionalams, tiek buitiniams naudotojams. E-kabelita.lt asortimente rasite aukštos kokybės, tvirtius lanksčius kabelius gumine izoliacija, kurie užtikrins elektros instaliacijos saugumą. Siūlome įvairių skerspjūvių, ilgių bei skirtingą gyslų skaičių turinčius H05RR-F ir H01N2-D gumuotus kabelius, tinkamus tiek profesionaliam montavimui, tiek savarankiškiems projektams.
Elektrinės izoliacijos juostos: konstrukcija, naudojimas ir svarbiausios gairės
Supratimas kaip elektros izoliacinė juosta veikia ir kaip tinkamai ją pritaikyti, skiria mėgėjišką darbą nuo profesionalių rezultatų. Elektros juosta - tai ne tik spalvotas, prilimpantis plastikas. Tai suprojektuota, slėgiui jautrių klijų sistema, sukurta sukurti ištisinį dielektrinį barjerą aplink laidininkus, nepraleisti drėgmės ir teršalų bei atlaikyti daugelį metų trunkančius temperatūros ciklų ir mechaninio įtempimo efektus. 1 pav.: Profesionalios klasės įvairių spalvų elektros izoliacinės juostos. Ši dviejų sluoksnių konstrukcija - elastingas dielektrinis pagrindas ir jautrūs klijai - suteikia izoliacinei juostai dvigubą funkciją. PVC yra atsparus elektros gedimams ir mechaniniams pažeidimams. Pramonės standartai apibrėžia laukiamą struktūrą. Slėgiui jautrių juostų tarybos (PSTC) gairėse apibūdina PSA juostas kaip pagrindus, kurie užtepami kambario temperatūroje lengvai spaudžiant. 2 pav.: Pjūvio vaizdas, rodantis dviejų sluoksnių izoliacinės juostos struktūrą.
Elektros juostos yra skirtos užkirsti kelią elektros srovei tekėti per netinkamus kanalus - ji sukuria didelės varžos ir dielektrinį stiprumą tarp laidininko ir viso likusio pasaulio. Dielektrinis stiprumas yra pagrindinis rodiklis. Tai maksimali įtampa, kurią medžiaga gali atlaikyti storio vienete. Toks produktas kaip „3M Temflex 175“ turi minimalų 1000 voltų milimetro (maždaug 40 kV/mm) dielektrinį stiprumą, tačiau realus veikimas priklauso nuo klijavimo kokybės, užpildymo tarpo ir įtempimo valdymo. 3 pav.: Tinkamas izoliacinės juostos uždėjimas, sukuriantis ištisinį dielektrinį barjerą.
Slėgiui jautrių juostų tausojimas ir sumontavimas pagal gamintojų rekomendacijas svarbios: būtina laikytis reikalavimų dėl sluoksnių persidengimo, įtempimo technikos ir paviršiaus švaros. Minimalus sluoksnių skaičius: 2 pusiau persidengiančius sluoksnius 600 voltų grandinėms iki 80 °C, o aukštesnėse įtampose dažnai reikia daugiau sluoksnių. Guminės jungiamosios juostos ir mastikos juostos suteikia drėgmei nepralaidų pirminį sluoksnį, apjungiant su vinilu. Daugiau apie vyniojimo techniką - 5 pav.
Užtikrinti atsparumą drėgmei ir užtikrinti sandarumą galima naudojant vidinį drėgmės sandariklį - guminę mastiką arba savaime lydančią juostą. Vinilo juosta netinka panardintam naudojimui be papildomo drėgmės barjero. Prieš apvyniodami visada įsitikinkite, kad paviršiai yra sausi ir be surinkimo tepalų. 4 pav.: Temperatūros vertės apibrėžia saugią izoliacinės juostos eksploatavimo ribą.
Lipni juosta nėra sujungimo įtaisas, bet ji užtikrina sandarumą, prijungimo vientisumą ir izolaciją. NEC 110.14(B) reikalauja, kad laidininkai būtų sujungti skirtais įtaisais, o tada padengti izoliacija pagal laidininkų izoliaciją. Kai jungtis mechaniškai ir elektriškai tvarkinga, ją būtina paruošti klijavimui: užpildyti aštrius kraštus, netaisyklingas jungtis ir tuštumas. 5 pav.: Taisyklingas paviršiaus paruošimas apsaugo nuo juostos gedimų.
Teisėkaitės gairės ir bandymų protokolai: UL 510 ir CSA C22.2 Nr. 197 patvirtina, kad juostos išlaiko izoliacines savybes esant įtampei, o jų dielektrinis pralaidumas ir sukibimas įvertinti pagal standartus. Izoliacijos varža po didelės drėgmės poveikio rodo, kad juosta netampa nuotėkio keliu. 3 pav.: Tinkamas juostos uždėjimas.
Izoliacinių medžiagų klasifikavimas pagal chemines savybes
Elektrinės juostos ir izoliacinės medžiagos skirstomos į neorganines, organines ir mišrias pagal jų chemines savybes. Dažniausiai naudojamos neorganinės medžiagos: žėručio, asbesto, marmuro, porceliano, stiklo, sieros ir tt, daugiausia naudojamos variklių ir prietaisų izoliacijai. Organinės medžiagos: šelakas, derva, guma, medvilnės verpalai, popierius, kanapės, viskozė ir tt, dažnai naudojamos izoliaciniam lakui ir apvalkalo izoliavimui. Hibridinė izoliacinė medžiaga derina abiejų tipų savybes ir naudojama kaip pagrindas, išorinis korpusas ir pan.
Kokybiška izoliacija laidams: pasirinkimai ir taikymas
Izoliacinė medžiaga turi didelę reikšmę saugumui, patikimumui ir ilgaamžiškumui. Izoliacijų savybės: dielektrinis stiprumas, pailgėjimas, atsparumas temperatūrai, atsparumas liepsnai, atsparumas drėgmei ir cheminėms medžiagoms. Standartinės PVC izoliacinės juostos, kaip TEMFLEX 175, dažnai atlaiko nuolatinę temperatūrą iki 90 °C ir teikia dešimtis kilovoltų milimetro dielektrinį stiprumą. Tačiau galutinis veikimas priklauso nuo įtempimo, klijavimo kokybės ir sujungimo paruošimo. Pramonės standartai leidžia naudoti tinkamus įrankius ir procedūras, kad būtų užtikrintas saugumas ir patikimumas.
Taikomi įstatyminiai reikalavimai ir standartai
Nuo šilumos susitraukiantys produktai - formos atmintis, siūlomi įvairiose srityse - naudojami ne tik dėl techninių savybių, bet ir dėl jų atitikties saugumo ir aplinkosaugos reikalavimams. Atitiktis CE, RoHS, REACH, UL ir CSA standartams yra būtina norint užtikrinti gaminių atitiktį ir teisėtą naudojimą. Daugiau dėmesio skiriama instaliacijos kokybei, sandarumai ir įtempimo kontrolei, kad nebūtų kilusi gaisro rizika dėl netinkamos instaliacijos.
< tagimg>Termogum jungties movos įvaizdisRekomendacijos dėl praktiško taikymo
Vienas iš didžiausių kabelio gumine izoliacija privalumų yra puikus lankstumas, todėl jos tinka vietoms su sudėtingais kontūrais ir dažnais judesiais. Pavyzdžiui, H05RR-F ir H01N2-D kabeliai naudojami ten, kur reikalingas universalumas ir patvarumas. Lankstūs kabeliai su gumine izoliacija pasižymi atsparumu UV spinduliams, drėgmei, cheminėms medžiagoms ir mechaniniam poveikiui. Jie turi būti montuojami laikantis gamintojo nurodymų dėl įpjovų, kampų ir paviršių ruošimo, kad užtikrinti ilgalaikį ir saugų veikimą.
Laikykitės rekomendacijų dėl papildomų drėgmės sandarių sluoksnių, minimalų persidengimą (50%), ir naudokite papildomas priemones, kad užtikrintumėte kokybišką jungčių uždarymą ir apsaugą nuo aplinkos poveikio. Tvirtinant jungtis, pradėkite nuo mažiausio skerspjūvio ir judėkite link didesnio, laikydami įtampą tolygią ir neturinčią kampų įtrūkimų.
