Energinio efektyvumo svarba projektuojant ir statant modernius pastatus yra akivaizdi: siekiant mažų energijos sąnaudų, reikia atsižvelgti į pastato konstrukciją, patalpų išdėstymą, orientaciją, skaidrių atitvarų išdėstymą bei pastato tūrį. Taip pat svarbu užtikrinti sandarumą, įrengti vėdinimo su rekuperacija sistemas ir vengti šilumos tilčių. Šiame straipsnyje nagrinėsime lango mazgus virš cokolio, jų įtaką energiniam efektyvumui ir pateiksime sprendimus, kurie padės pasiekti maksimalų energinį efektyvumą.
Energiniu principu vadovaujantis požiūris
Energiniams pastatams priskiriami kriterijai: bendras metinis šilumos poreikis neviršija 70 kWh/kv.m. Lietuvoje mažai energiją vartojantys pastatai apibrėžiami kaip B, A ar A+ klasių, o norint pasiekti tokius standartus, būtina atsižvelgti į daugybę veiksnių: pastato apšiltinimą, sandarumą ir ventiliaciją. Vienas iš pagrindinių rodiklių yra išorinių atitvarų šilumos perdavimo koeficientas, todėl jo mažinimas (atitvarų apšiltinimas) išlieka prioritetu siekiant aukštos energinės klasės. Taip pat svarbu suprasti šilumos tiltelių kaip šilumos praradimo centrų vaidmenį.
Pamatų ir cokolio apšiltinimas
Pamatai yra žemiausia ir svarbiausia pastato konstrukcija. Šią dalį sudėtinga keisti ar atnaujinti, todėl būtina tinkamai suprojektuoti ir apšiltinti pamatus iš pat pradžių. Pagrindinis dėmesys - pamatų peršalimas: sušalęs vanduo betoninėse porose įsiskverbia į pamatus ir gadina konstrukciją. Gera šilumos izoliacija padeda apsaugoti nuo peršalimo ir kitų problemų.
Norint išvengti šilumos tiltelio tarp rostverko ir išorės sienos termoizoliacinių medžiagų, rostverko termoizoliaciją reikia užvesti ant sienos, o sienų termoizoliaciją išpjaunant kampu užleisti ant cokolio termoizoliacijos. Cokolio apšiltinimo variantai (1-4) laikomi aukšto energinio efektyvumo užtikrinimo priemonėmis:
- 1 variantas: Cokolio rostverkas apšiltintas XPS (išorėje 150 mm, apačioje ir viduje - 100 mm). Virš rostverko hidroizoliacija.
- 2 variantas: Cokolis iš visų pusių šiltinamas XPS (išorė 280 mm, apačia ir vidus - 100 mm). Ant rostverko hidroizoliacija.
- 3 variantas: Cokolis visapusiškai šiltinamas Styroduru (180 mm).
- 4 variantas: Cokolio pamatai betonuojami EPS 300 lovio forma, panaikinantis šilumos tiltą.
Siekiant vertinti energinį efektyvumą, svarbu ir sienos šilumos laidumo koeficientas: pavyzdžiui, U=0,09 W/m2K (1 variantas) arba λD=0,032 W/mK (2 variantas). Tokie parametrai tiesiogiai įtakoja energinę klasę ir jų valdymas yra pagrindinis prioritetas.
Lango montavimas šiltinimo sluoksnyje
Energinės efektyvumo reikalavimai paskatino langus montuoti šiltinimo sluoksnyje. Nors pradžioje priemonių trūko, šiandien egzistuoja keli sprendimai, kaip įmontuoti langą šiltinimo sluoksnyje, kad būtų minimalūs šilumos nuostoliai. Tokiuose mazguose langas suteikia: mažesnius šilumos praradimus, daugiau saulės šviesos viduje ir estetiškesnį vaizdą.
„Soudal“ siūlo „išnešto“ lango sprendimą SoudaFrame SWI sistema. Rėmas gaminamas iš stiklo pluoštu sustiprinto plastiko (GFRP) ir gali būti derinamas su plastikiniais ar aliuminiais langais. Variai priklauso nuo šiltinimo sluoksnio storio ir vietos, rėmo plotis gali būti 90, 130, 160 ar 200 mm, o maksimalus atstumas nuo laikančios sienos - 230 mm.
Rėmas klijuojamas MS polimeriniais klijais, kurie užtikrina sandarumą. Lango rėmas papildomai tvirtinamas savisriegiais. Sandarumo ir šiluminės izoliacijos užtikrinimas susideda iš trijų sluoksnių:
- Iš patalpos pusės - garo izoliacinis sluoksnis, apsaugantis sandarinimo putas nuo drėgmės.
- Išorėje - izoliacinis sluoksnis, apsaugantis putas nuo vandens ir vėjo.
- Vidiniame lygyje - garo izoliacija, užtikrinanti prisitaikymą prie vidaus sąlygų.
Soudal siūlo papildomus trijų elementų langų montavimo sprendimus: Soudatight LQ garo izoliacinė mastika, elastiškos Soudal Flexi montavimo putos ir Soudatight Hybrid garui laidžią mastiką.
Fasado apdaila ir ventiliuojami sprendimai
Fasado apdaila yra svarbi norint užtikrinti energinį efektyvumą ir pastato ilgaamžiškumą. Dažnai pasirenkami tinkuojami fasadai su akmens vata, mineraline vata ar polistireniniu putplasčiu, tačiau vis populiarėja ir ventiliuojami fasadai. Ventiliuojami fasadai gali būti įrengiami ant metalinio ar medinio karkaso.
Ventiliuojamų fasadų montavimo pagrindas - metalinių konsolių įrengimas ant termo tarpinių, kurios naikina šalčio tiltą tarp metalinės konsolės ir laikančios sienos. Įrengus šilumos izoliaciją, toliau ant konsolių montuojamos metalinės kreipiančiosios ir fasadinės plokštės.
Ruukki® Classic fasadų sprendimai tampa vis populiariesni: Classic fasadai derinami su stogo dangomis, siūlomi glaustai apibūdinti mazgai, įtraukiantys cokolio, stogo ir fasado sandaras, langų ir durų apdailos sprendimus bei įvairias galimybes derinti su kitomis fasado medžiagomis. Classic dizainas pateikiamas 3D vizualizacijomis, brėžiniais ir daugiau nei 20 dažniausiai pasitaikančių mazgų aprašymų.
Stiprus dėmesys estetikai, tvirtumui ir funkcionalumui užtikrina ilgaamžiškumą. Plieninio fasado eksploatavimas laikomas lengvu priežiūros atžvilgiu, o lietus ir sniegas nuvalo apnašas bei neleidžia susidaryti pelėsiui ar mumėms. Lankstiniai ir tvirtinimo detalės sukurti taip, kad iš išorės būtų nepastebimi.
Cokolio ir pamatų iššūkiai bei praktiniai sprendimai
Cokolio ir pamatų konstrukcijų atsparumas drėgmei ir užsikimšantys užsikimšimai reikalauja nuolatinės priežiūros. Uždaros nuogrindos su vandens kaupimu bei drėgme gali skatinti samanas ir kitus organizmus, o drėgmė ir druskos iš vidaus gali migruoti į cokolio apdailą. Todėl svarbu užtikrinti nuo drėgmės atsparias apdailos medžiagas bei užtikrinti nuolatinį vėsinimo ir džiūvimo procesą.
Iš šiltinimo sistemos su vėdinamu tarpu geriau išsisklaido atsitiktinė drėgmė, o cokolių apdaila tarnauja ilgiau ir mažiau užsiteršia. Cokolio šiltinimo sistema yra lengvai remontuojama ir sujungia su viso namo šiltinimu, užtikrinant neuždarą šiluminį dangos sluoksnį.
Praktinė cokolio šiltinimo lentelė
| Cokolio šiltinimo variantas | Medžiaga | Savybės |
|---|---|---|
| 1 variantas | XPS putplastis | Išorė 150 mm, apačia ir vidaus - 100 mm; hidroizoliacija viršuje |
| 2 variantas | XPS putplastis | Išorė 280 mm, apačia ir vidaus - 100 mm; hidroizoliacija viršuje |
| 3 variantas | Styrodur | 180 mm išorėje ir viduje |
| 4 variantas | EPS 300 klojiniai | Monolitinis lovys šilumos tiltui panaikinti |

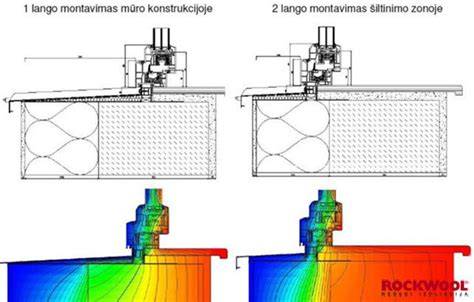

Praktiški pavyzdžiai: langų mazgų įtraukimas į šiltinimo sluoksnį
Montuojant langus šiltinimo sluoksnyje svarbu išlaikyti trijų sluoksnių principą: išorėje atspari difuzinė juosta, viduryje šiluminė izoliacija ir iš patalpos pusės garų izoliacija. Dažnai lango mazgas realizuojamas dviem būdais: lango anga šiltinant putplasčiu arba langą montuojant už mūro sienos ant specialių kronšteinų ar termoprofilų (iš poliuretano plokščių arba didelio tankio polistireninio putplasčio). Tokie sprendimai neleidžia sienai peršalti, sutaupo šilumą ir padeda pasiekti energinės klasės reikalavimus.
Išvados: energijos taupymas ir estetiniai sprendimai
Fasado pasirinkimas, langų montavimas šiltinimo sluoksnyje ir cokolio pamatų apšiltinimas derinant su ventiliuojamomis fasadų sistemomis suteikia galimybę sumažinti energijos suvartojimą, pagerinti patalpų mikroklimatą ir užtikrinti ilgalaikį pastato funkcionalumą. Nuosekliai diegiant išoriniams apdailos sprendimus ir laikantis rekomendacijų, galima pasiekti aukštą energinį efektyvumą ir estetiškai subalansuotą pastatą.
